英特尔流星湖分析 - 酷睿至尊 7 155H 仅在 GPU 性能方面令人信服

由于新的移动处理器阵容发生了一些变化，因此我们首先要对其进行概述。基本上有两种类型：TDP 在 15-57 瓦之间的 Core Ultra U 型号和 TDP 在 28-115 瓦之间的 Core Ultra H 芯片。这意味着 U 系列与之前的型号保持一致，而新的 H 系列则取代了之前的 Raptor Lake-P 型号，如 酷睿 i7-1360P以及 Raptor Lake-H45 芯片，如 酷睿 i7-13700H或 酷睿 i9-13900H.

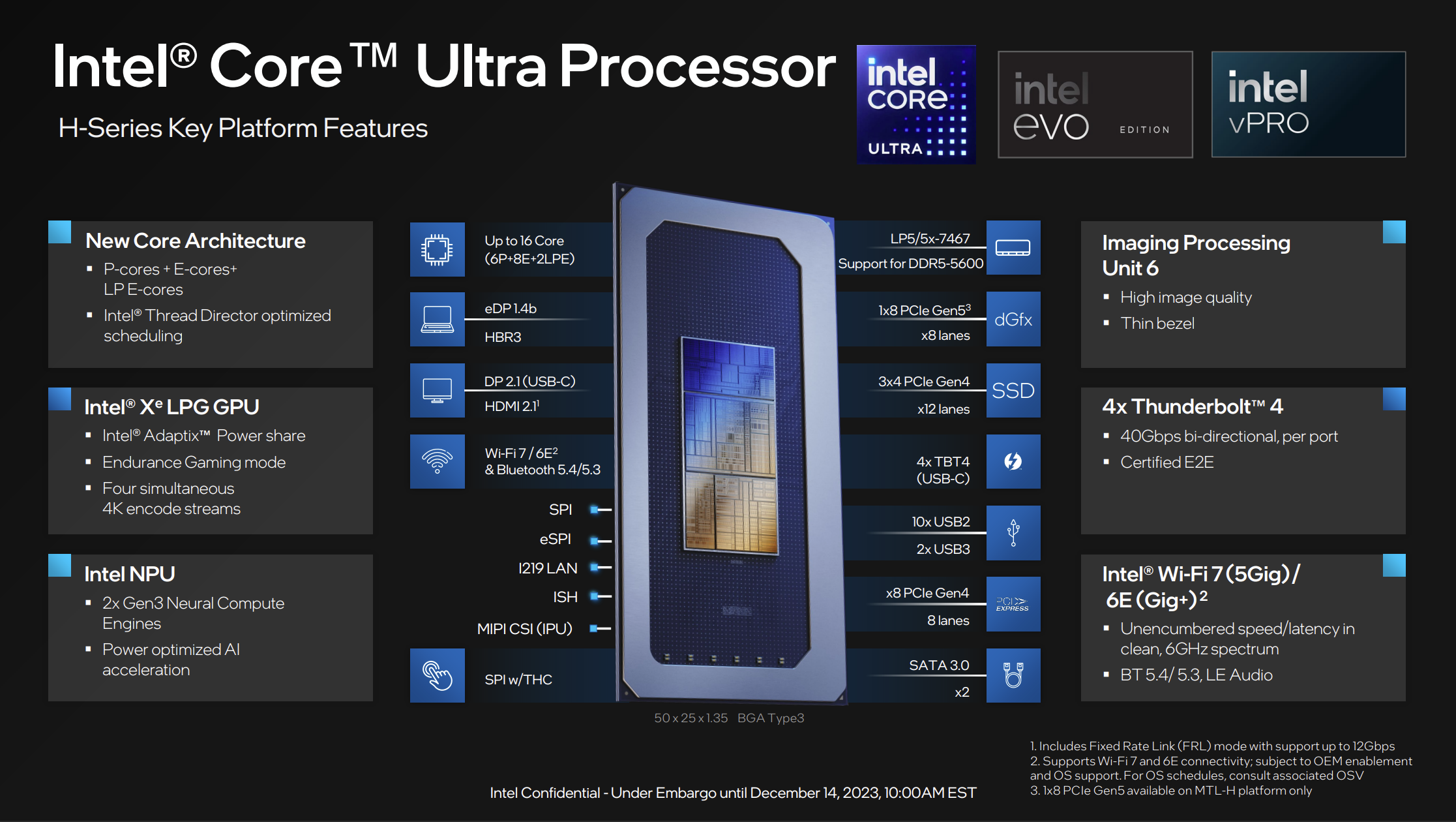

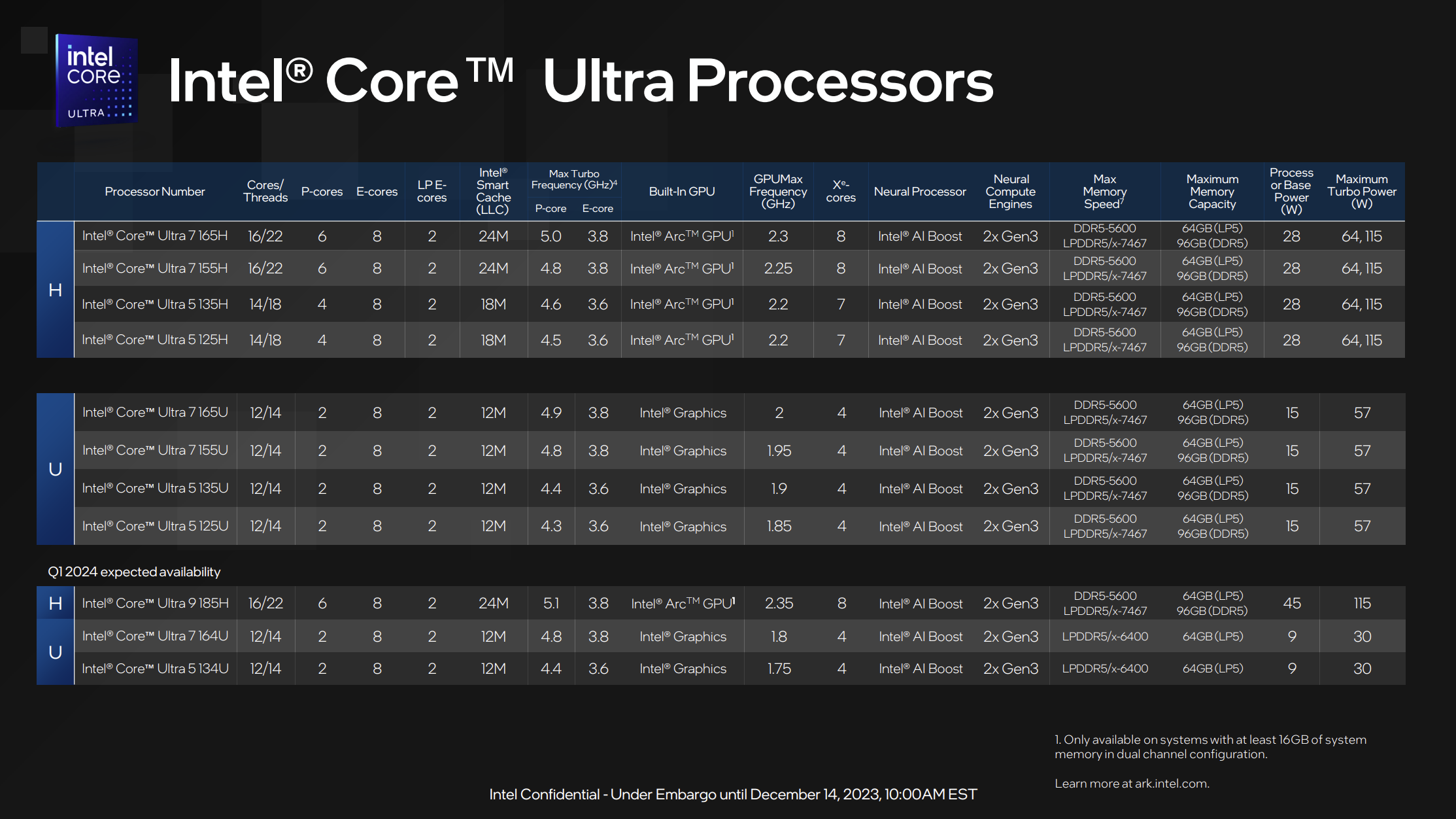

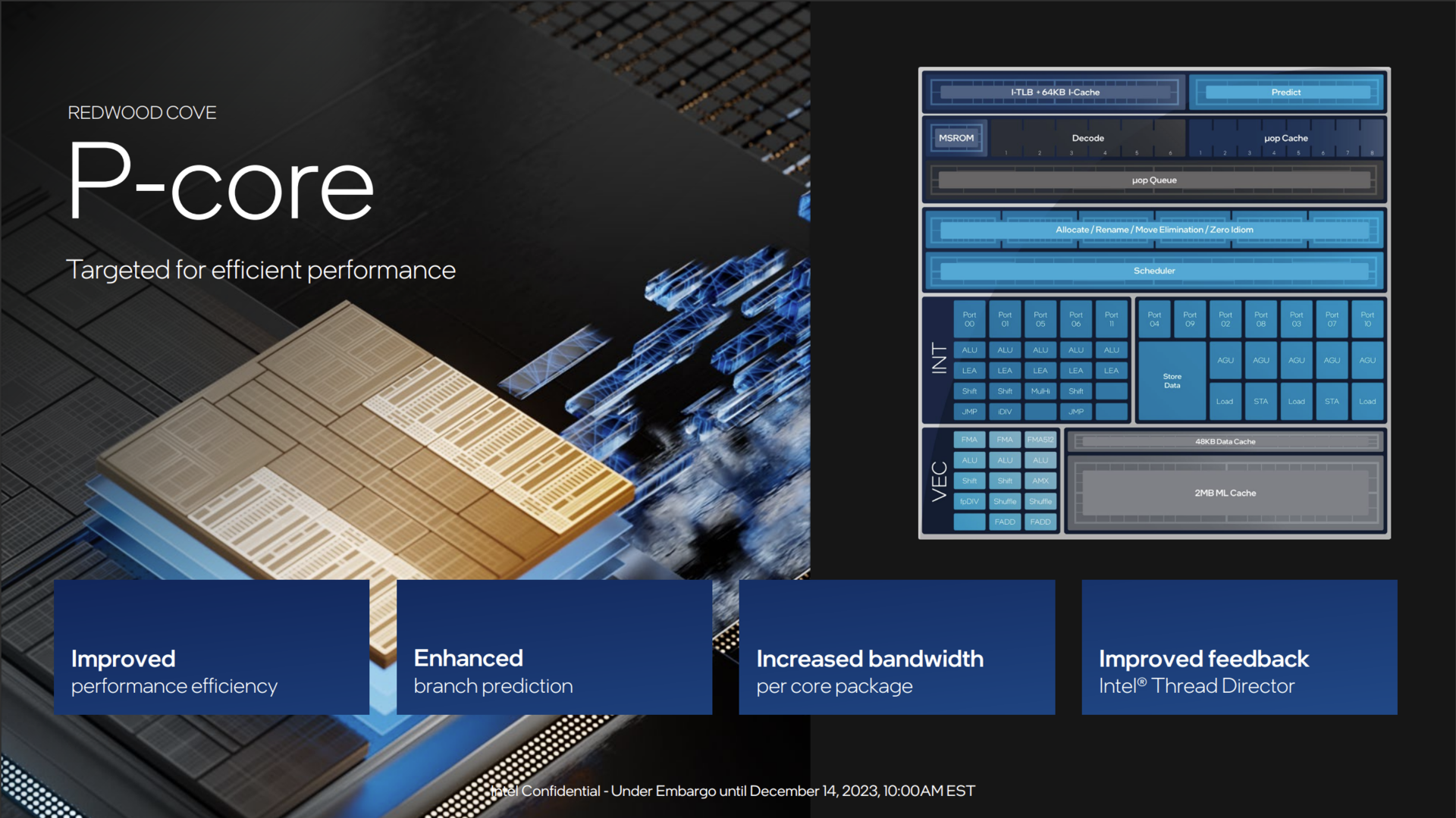

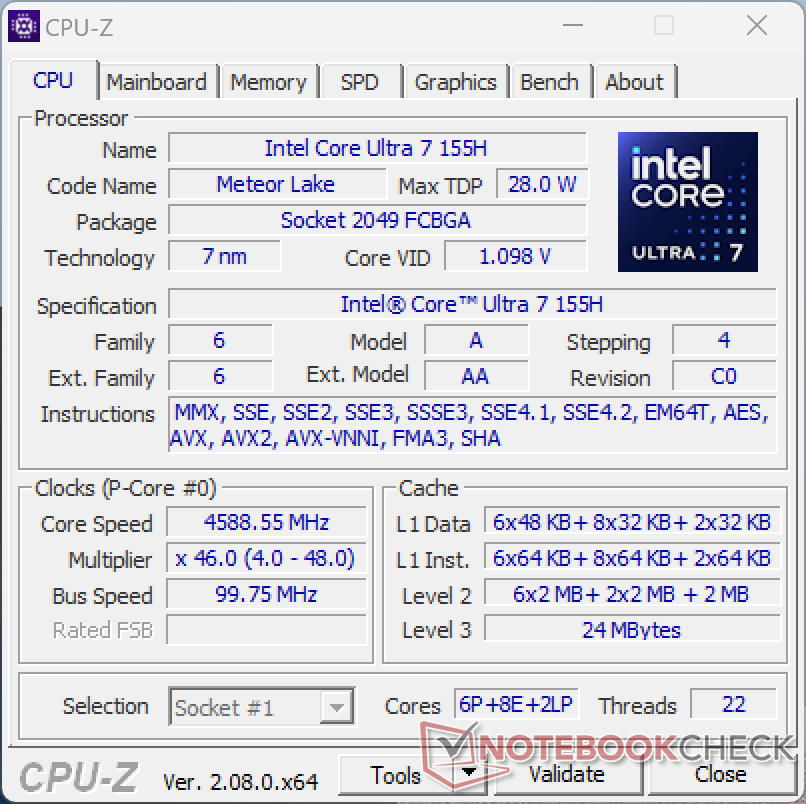

所有新处理器都提供总共 10 个效率内核（稍后详述），只是性能内核的数量因型号而异。高端芯片 酷睿至尊 155HCore Ultra 7 165H 和 Core Ultra 9 185H 拥有 6 个快速性能核心，这与之前的 H45 处理器（如 Core i7-13700H）类似。这三款新 CPU 共提供 16 个内核/22 个线程。酷睿至尊 5 135J 和酷睿至尊 5 125H 这两款新处理器只有 4 个性能核心，因此它们几乎是酷睿 i7-1360P 等 Raptor Lake-P 芯片的直接继承者。所有新的 H 系列型号还配备了新的 Arc GPU，配备 8 个 Xe 内核(酷睿至尊 7 和酷睿至尊 9）或 7 Xe 内核(Core Ultra 5）。

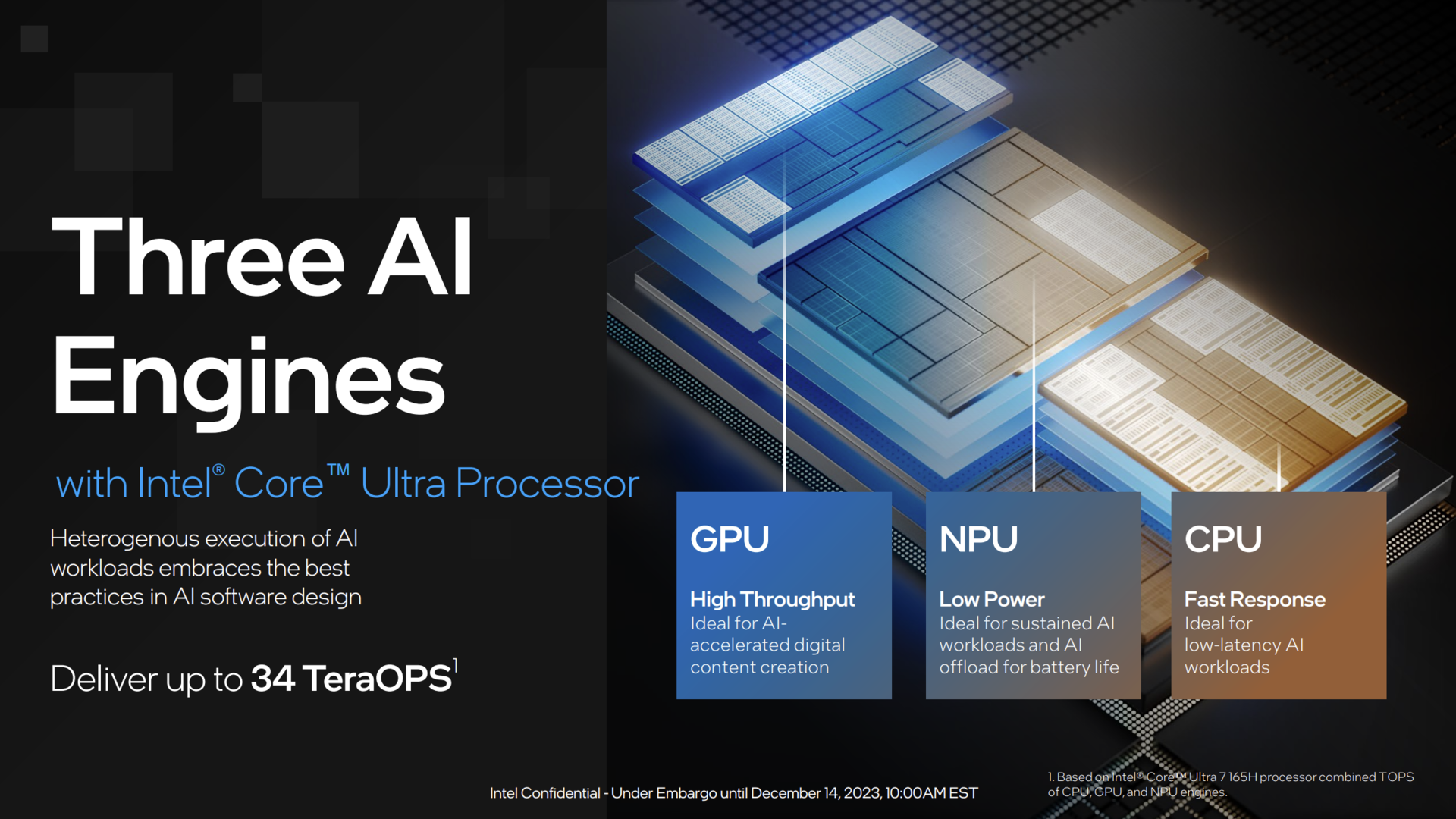

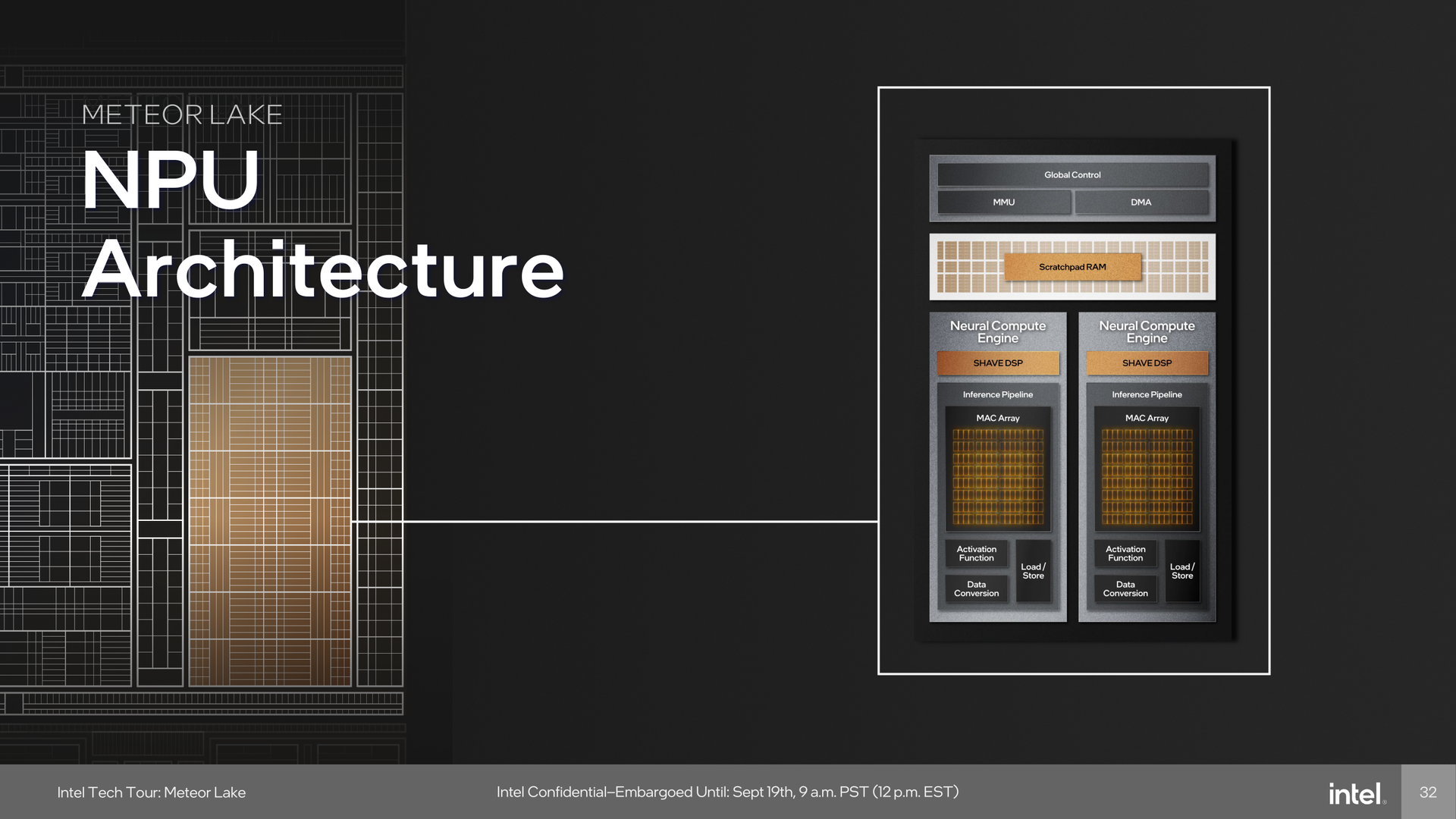

普通 U 系列芯片和 H 系列型号可配备高达 64GB LPDDR5/x-7467-RAM 或高达 96GB DDR5-5600 内存。2024 年还将推出两款 TDP 更低的 U 系列芯片，功率范围在 9-30 瓦之间，同样配备速度较慢的 LPDDR5x-6400 内存。所有新的酷睿 Ultra 移动处理器还配备了专用的 NPU（神经处理器），有两个 Gen3 神经计算引擎。

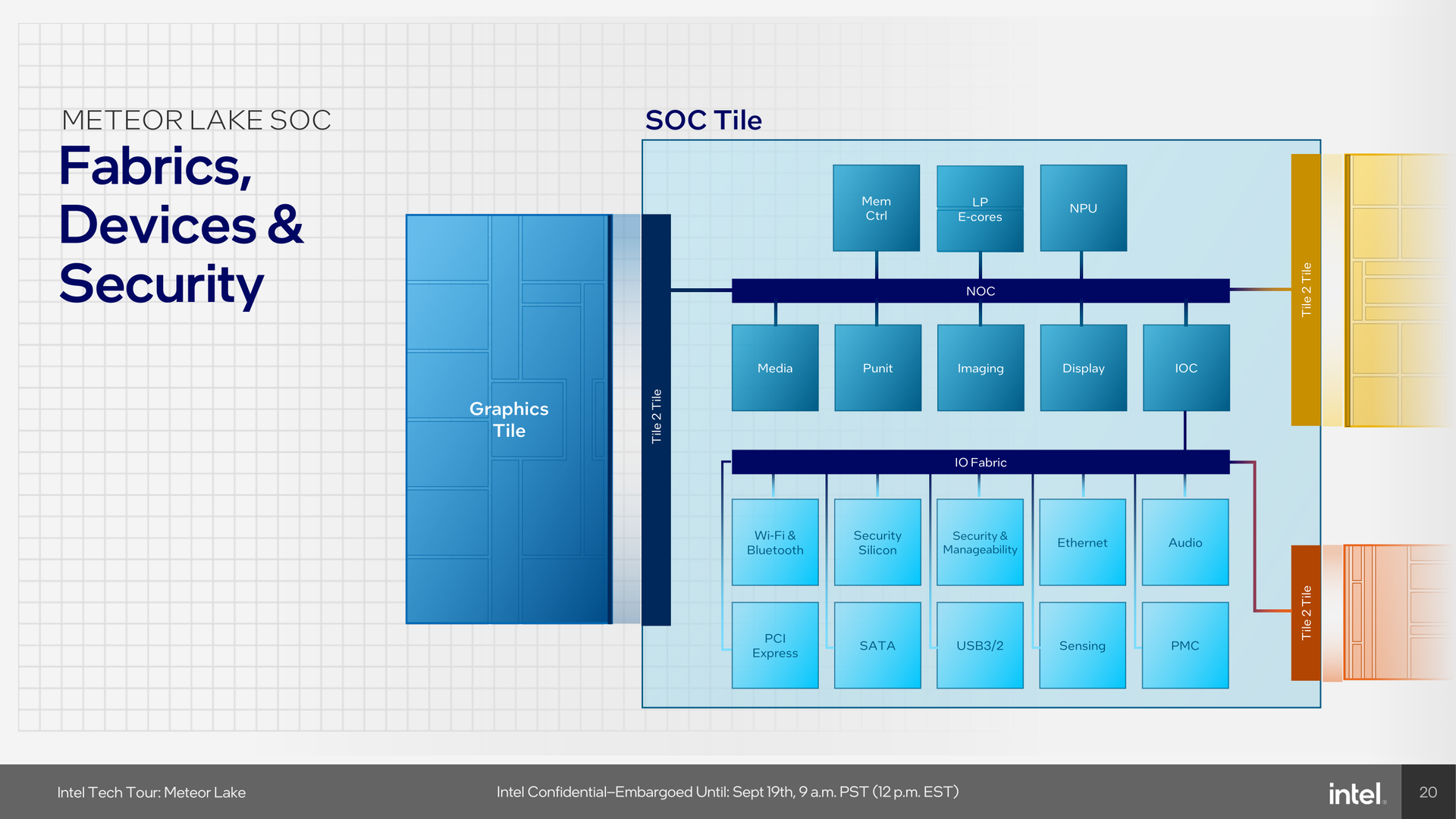

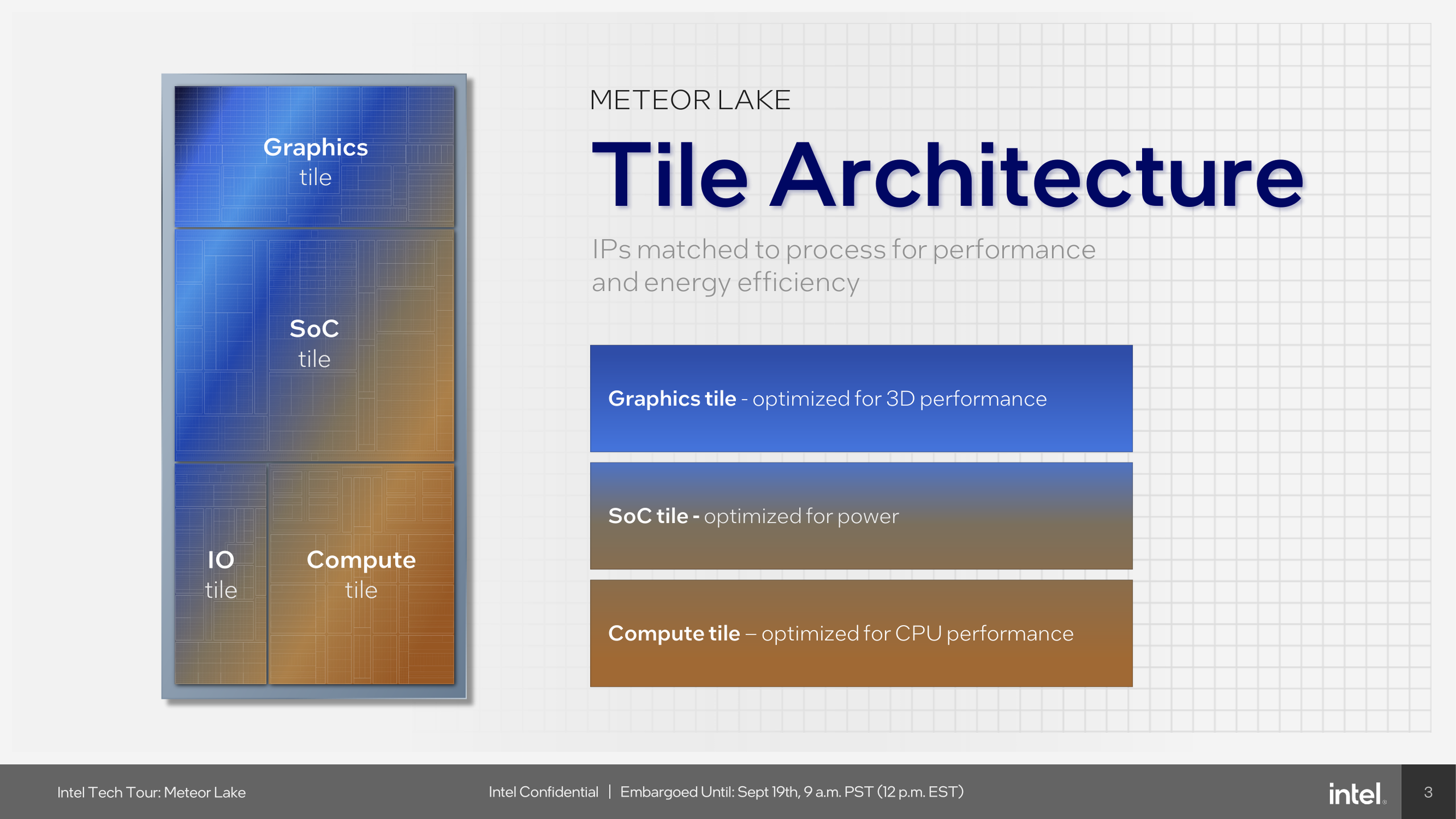

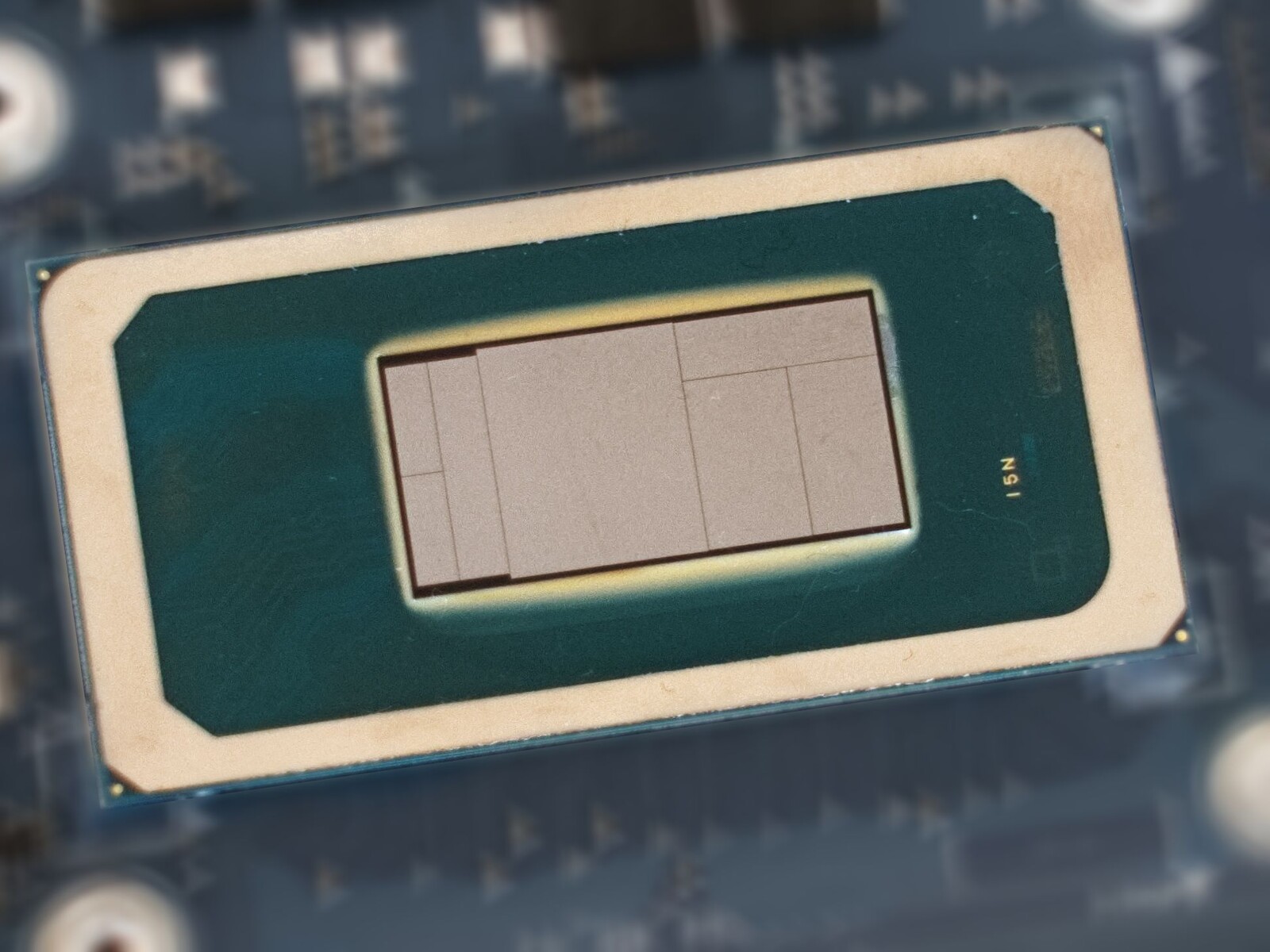

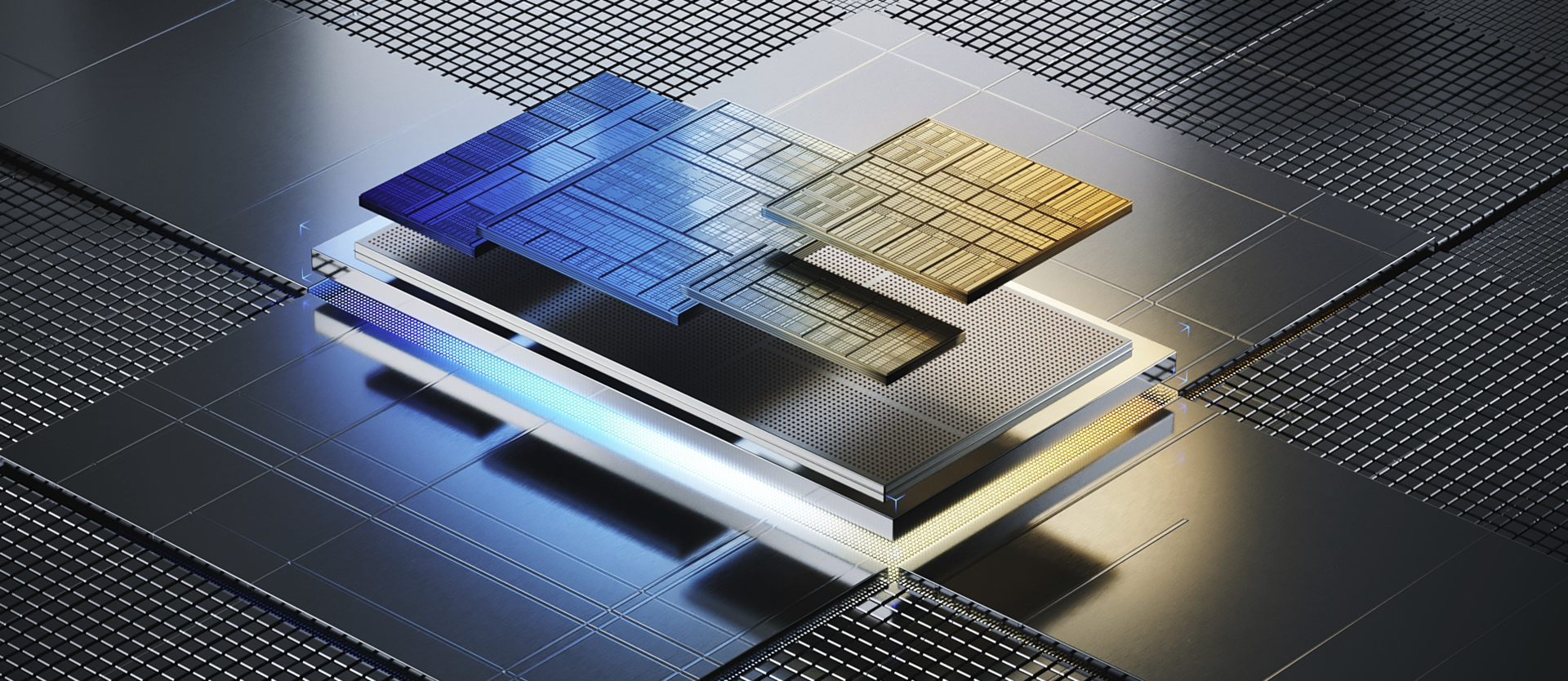

Meteor Lake 处理器在设计上的主要变化是从单片设计转变为芯片/瓦片设计，即芯片由多个部分组成。这种方法有一定的优势，包括更好的扩展能力，而且不必在同一节点上制造所有的芯片。Meteor Lake 由四种不同的芯片组成：SoC 瓦片是具有所有基本功能的主要组件，计算瓦片包括 P 核和 E 核、GPU 瓦片以及 I/O 瓦片。计算芯片采用新的英特尔4工艺制造，是英特尔首款7纳米芯片。其他芯片均由台积电制造（SoC 和 I/O 芯片：台积电 N6，GPU 芯片：台积电 N5）。不过，芯片组设计也导致功耗略高。

为了对不同的处理器和图形适配器进行有意义的比较，我们不仅要看合成基准测试的性能结果，还要看功耗，从而得出效率。所有功耗测量都是在外接式屏幕上进行的，因此我们可以排除不同面板类型对结果造成的影响。请记住，我们测量的是整个系统的功耗，并不完全依赖于显示的 CPU 和 GPU 功耗值。

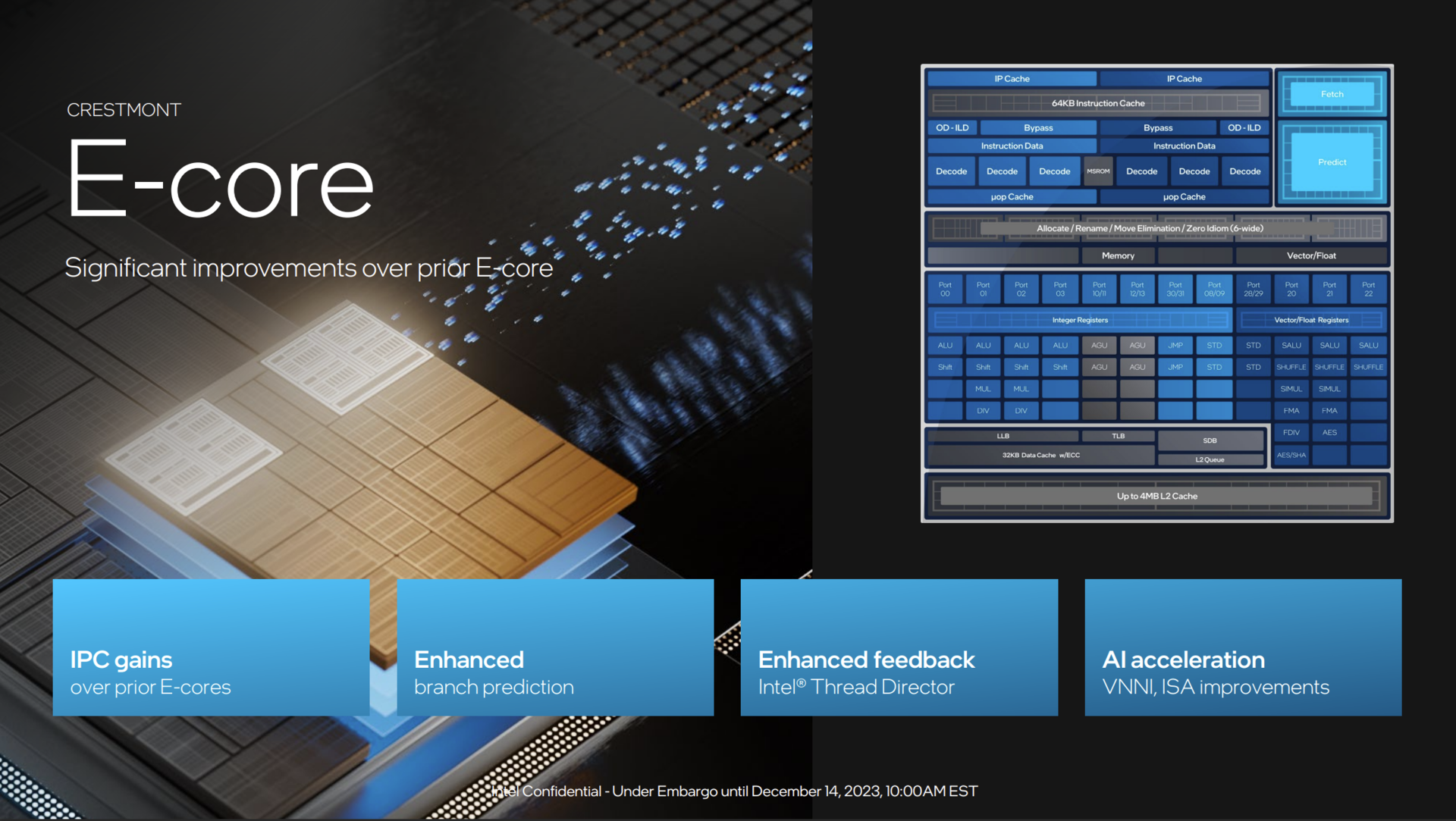

我们已经提到，底层架构没有改变，但根据英特尔的说法，它得到了进一步完善。让我们颇感意外的是，与之前的 Raptor Lake 芯片相比，其单核性能实际上要低一些。新的酷睿至尊 7 155H 反而更接近 AMD 目前的 Zen4 处理器，但新的流星湖芯片显然被Apple的 M3 代以及高通的 骁龙 X 精英.我们的结果与英特尔的参考分数基本一致，因此单核性能大致相同。

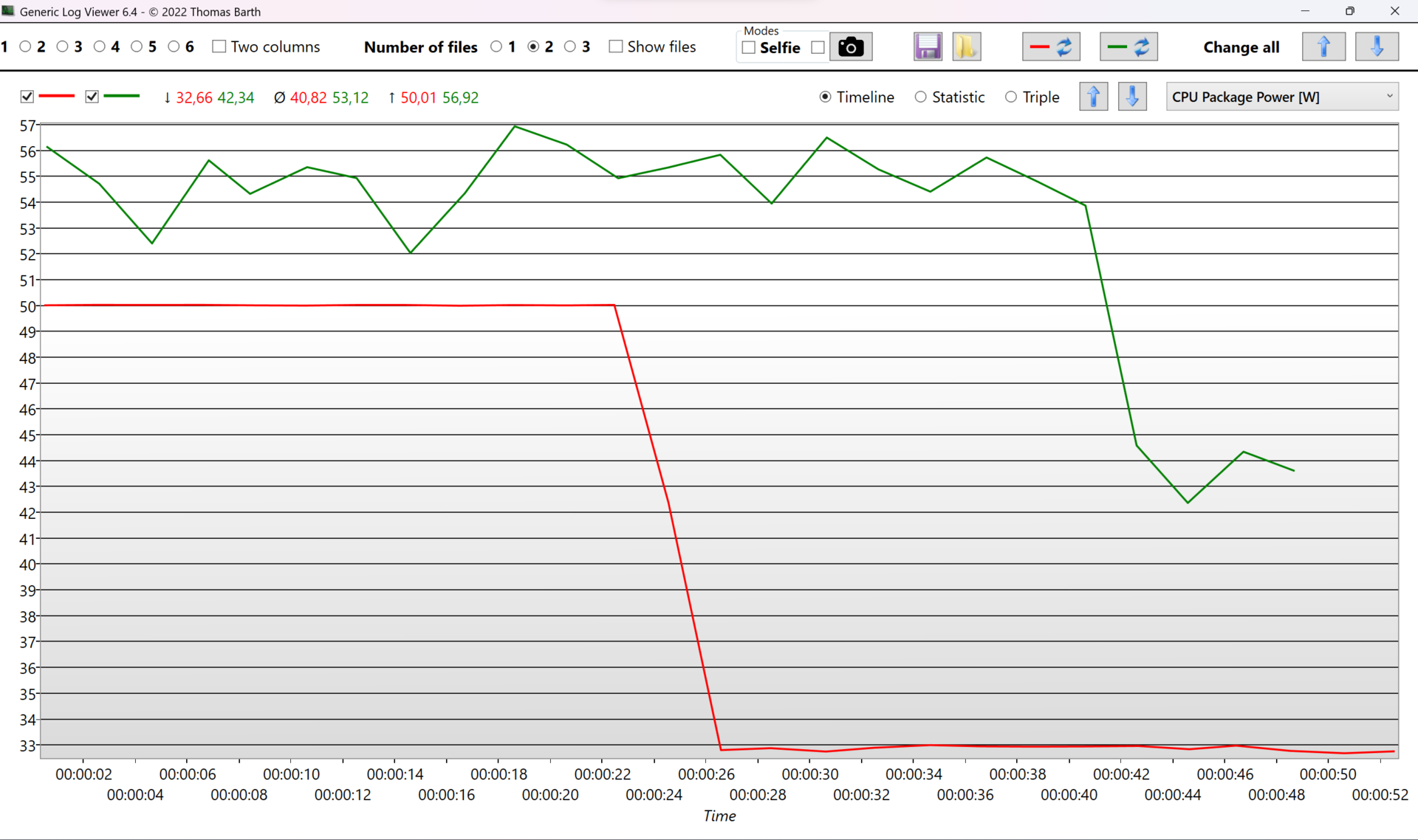

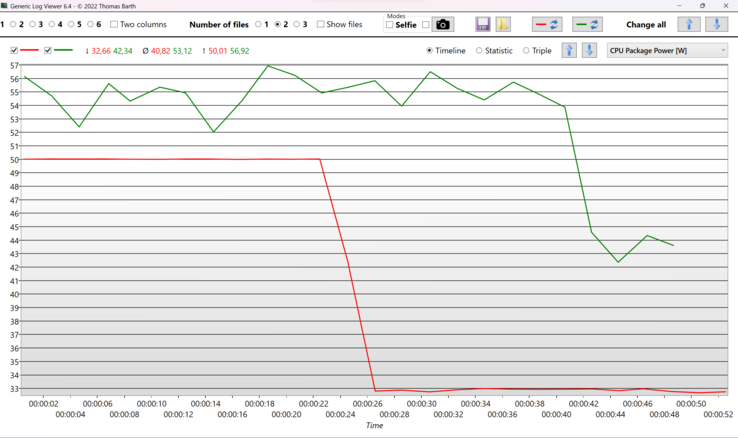

我们的多核测试显示了性能的提升，最好的对比处理器是酷睿 i7-13700H，它也提供 6 个性能内核，共有 20 个线程。而酷睿 i7-1360P 只有 4 个性能内核（16 个线程），而且我们已经多次证明，在 40 瓦时，酷睿 i7-1360P 的运行速度比酷睿 i7-13700H 慢。Core Ultra 7 155H 多了两个效率核心（共 22 个线程），因此多核性能略胜一筹也就不足为奇了。不过，性能取决于功率限制，采用酷睿至尊 7 155H 的两台设备比申克 Vision 14（45/40 瓦）中的酷睿 i7-13700H 略快，但比微软 Surface Laptop Studio 2（82/50 瓦）中的酷睿 i7-13700H 略慢。酷睿至尊 7 155H 的 TDP 值范围在 28-115 瓦之间，因此不同笔记本电脑的实际多核性能会有很大差异。

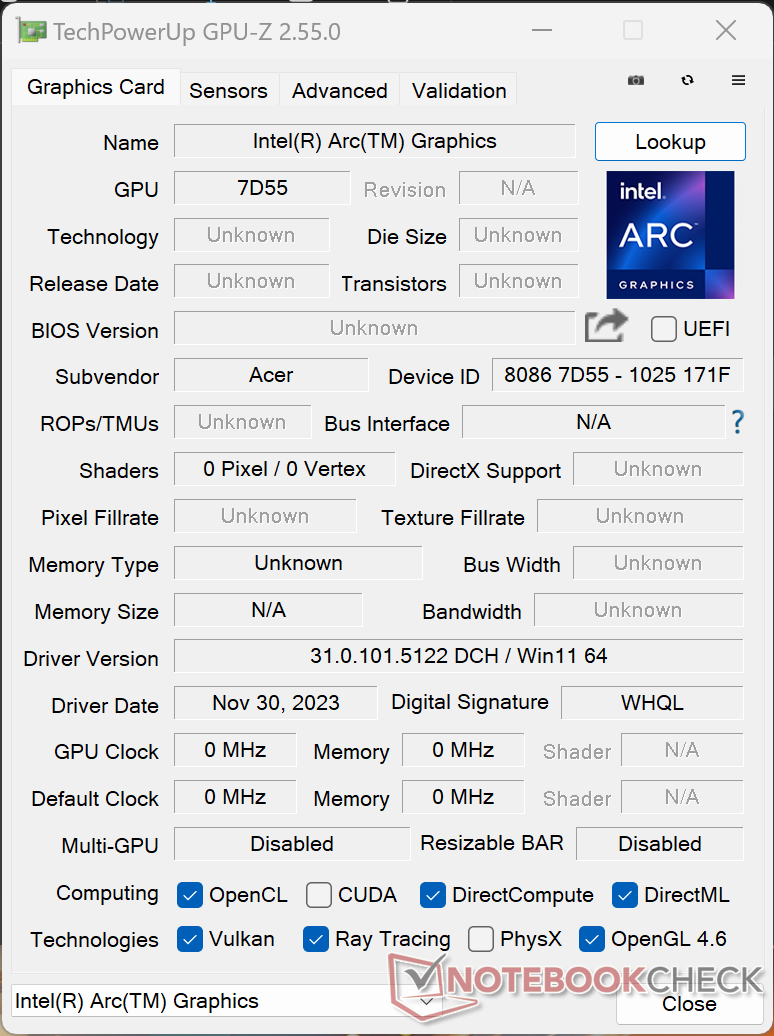

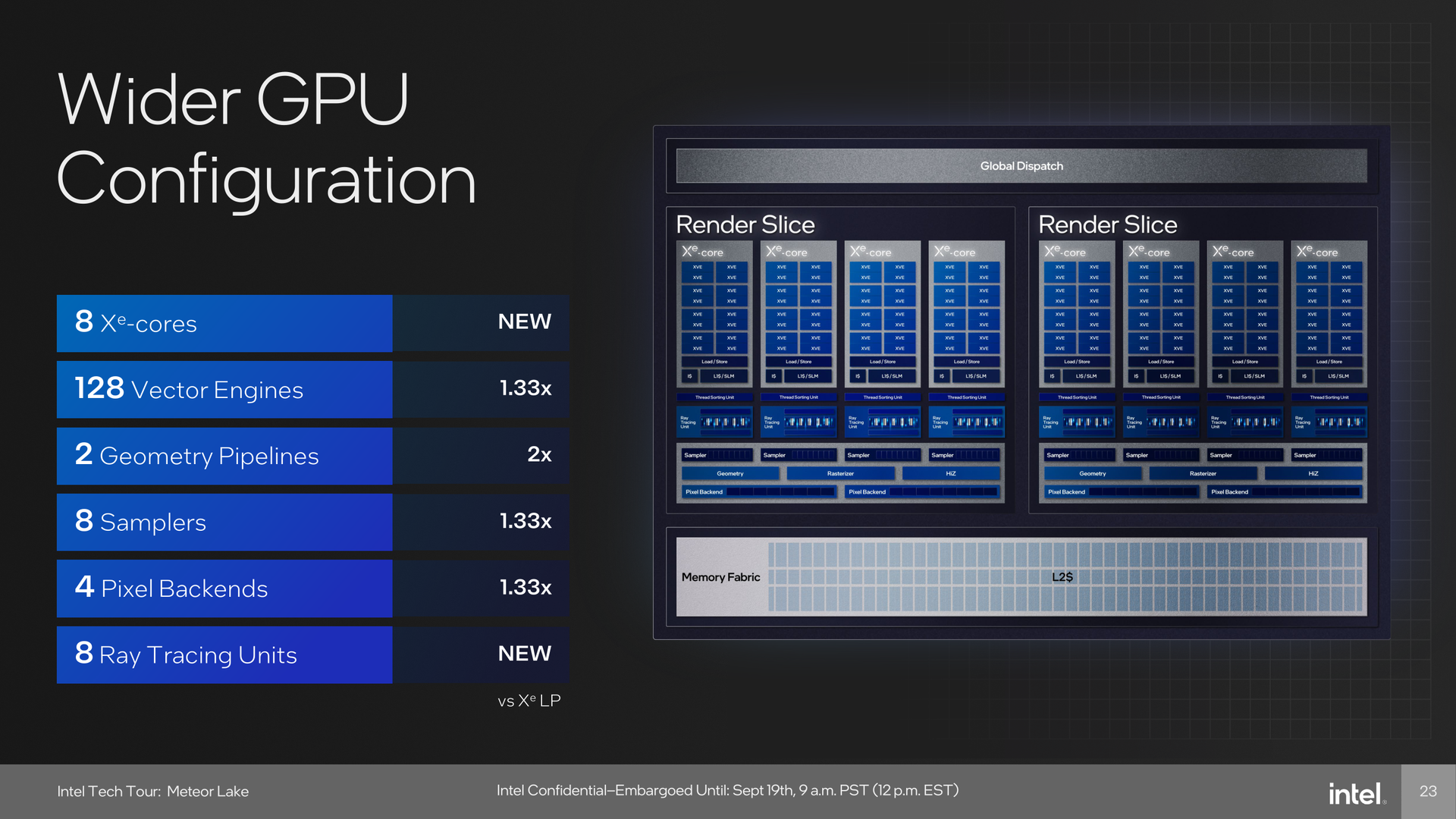

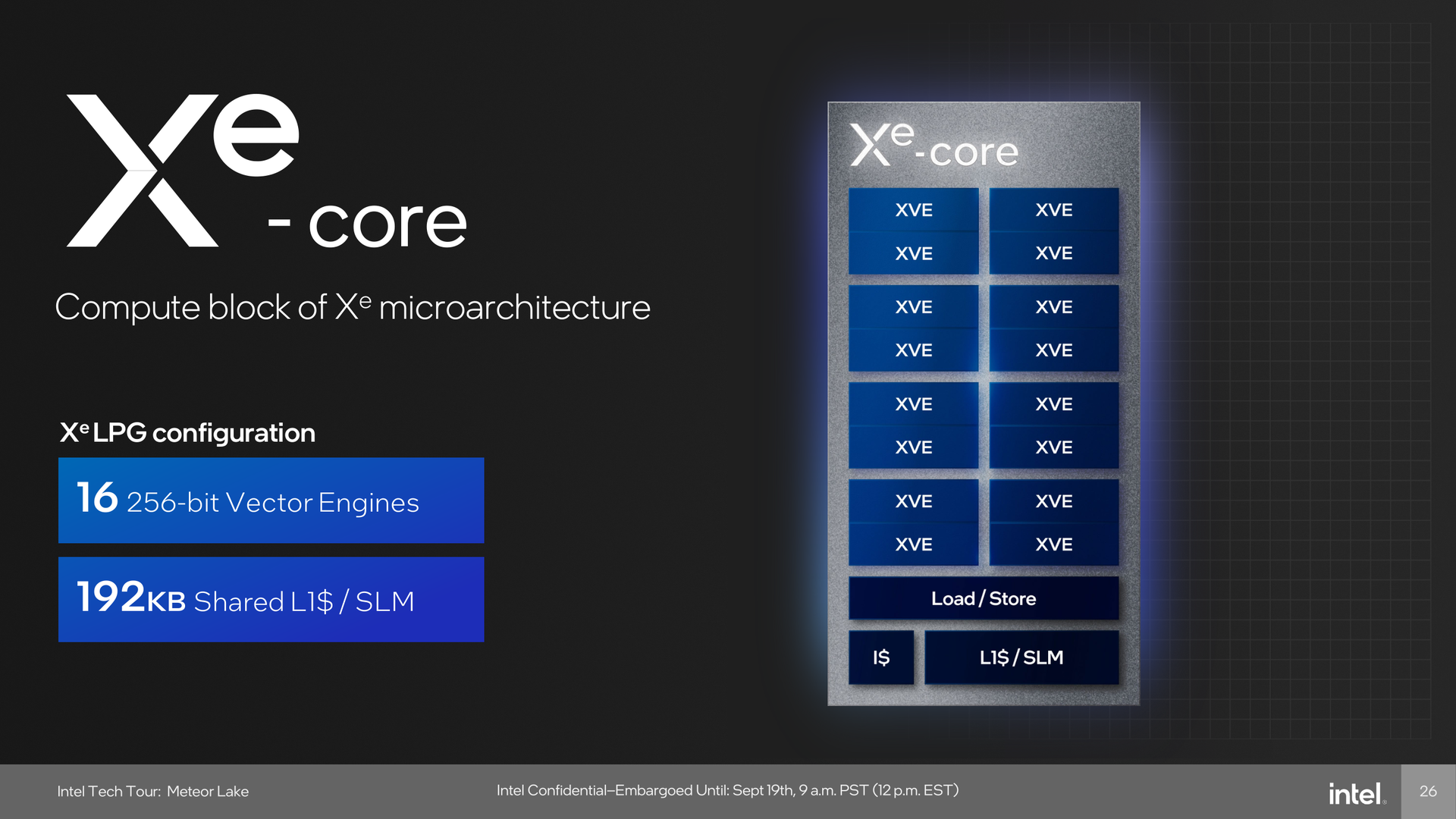

英特尔宣称，与旧版的 Iris Xe Graphics G7（96EUs）相比，配备 8 个 Xe 内核（128EUs）的新 Arc GPU 的 GPU 性能提高了一倍。这意味着新的 Arc GPU 也比 Zen4 CPU 的 AMD Radeon 780M 更快。两款英特尔专用 GPU 弧形 A350M和 Arc A370M也被击败，但Apple的 M3 GPU 性能更强。H 系列的酷睿 Ultra 5 芯片将配备较慢的 7 核 Arc GPU，其性能将接近 Radeon 780M甚至稍慢。

到目前为止，我们还没有配备新英特尔图形处理器的新酷睿 Ultra U 型号的数据，但考虑到它只有四个 Xe 内核，且最高时钟频率较低，我们认为其性能将下降约 50%。这意味着这款名为英特尔图形处理器的新 GPU 的性能可能与旧的 Iris Xe Graphics G7(96 EUs）的性能差不多。

到目前为止，合成基准测试的巨大优势还没有在我们的游戏测试中得到证实，但即将到来的驱动程序更新可能会明显改变这种状况。目前最好的情况是性能与 Radeon 780M 不相上下，但在旧版本游戏中可能不会比 Iris Xe Graphics G7 快多少。我们将在接下来的几天里进行更多的游戏基准测试，并对英特尔的 XeSS 升频技术进行研究。

我们使用游戏Witcher 3 进行效率测试，因为在这种情况下，CPU 的影响并不大。与旧版 Iris Xe Graphics G7 相比，我们可以看到至少 34% 的巨大优势，但新的 Arc GPU 还不能与 Radeon 780M 相提并论。AppleM3 GPU 仍处于完全不同的水平。

在合成基准测试 PCMark 10 和跨平台基准测试 CorssMark 中，我们没有看到任何重大改进。

英特尔经常在营销材料中展示 28 瓦的性能，但问题是，可能没有多少 Meteor Lake H 芯片能在如此低的 TDP 下运行。即使是以前的 Raptor Lake-P 型号，其功耗限制通常也要高得多，而 U 系列芯片也经常使用这一 TDP 范围，尽管它们在性能（尤其是多核和 GPU）方面跟不上。

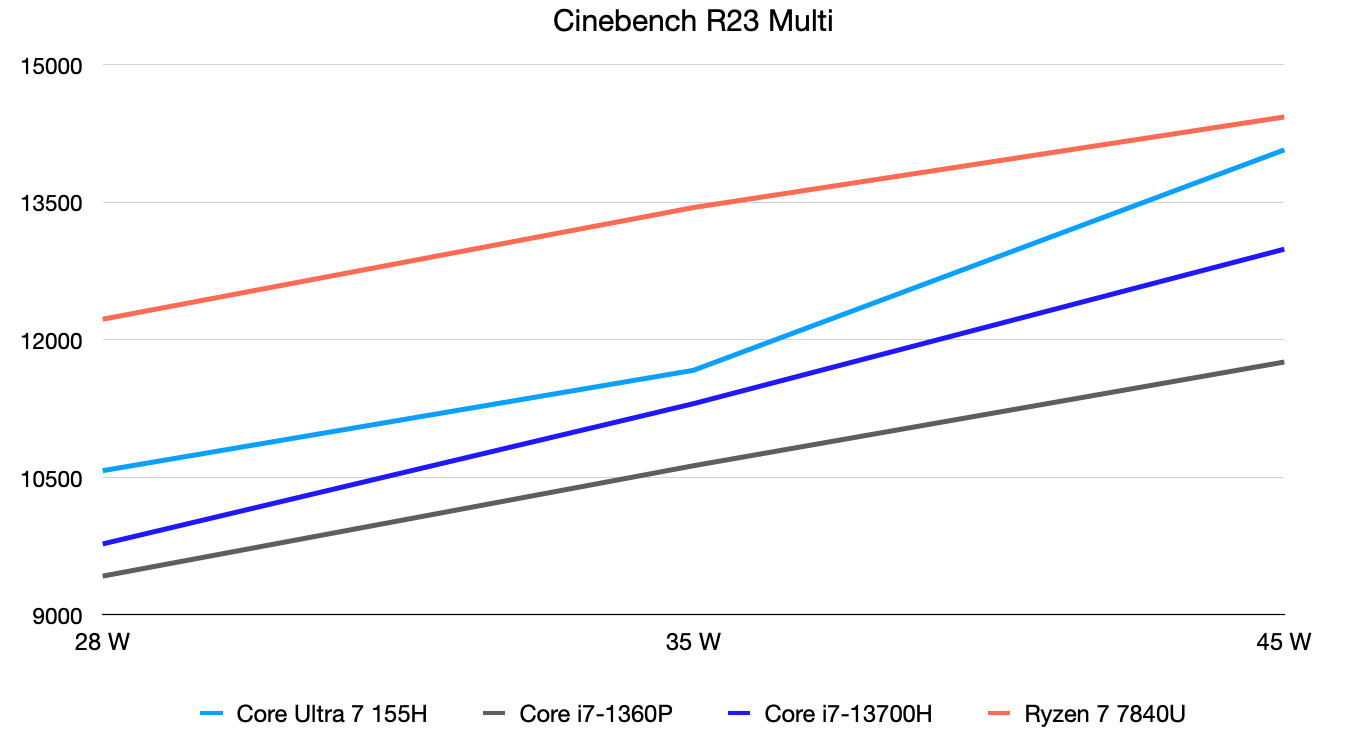

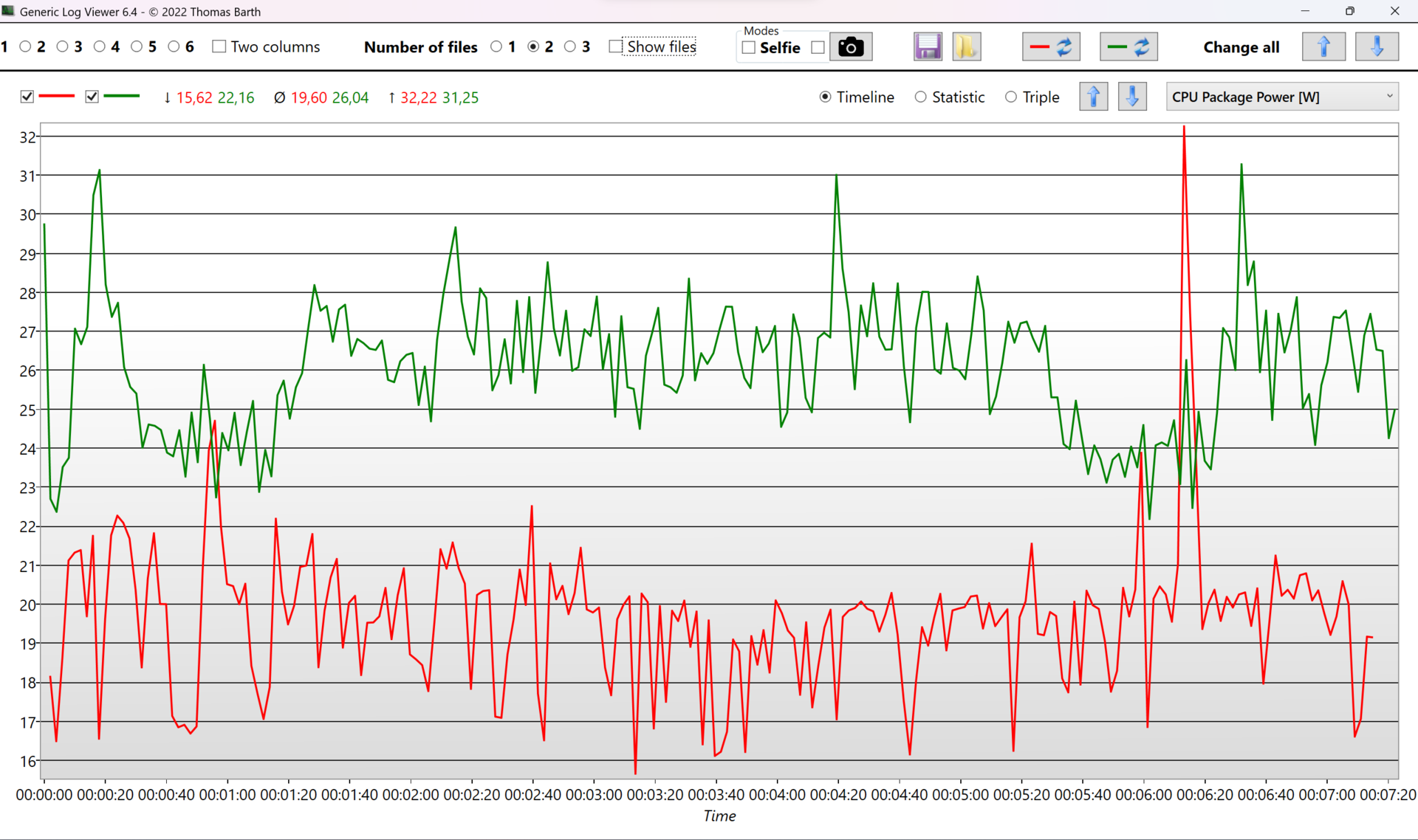

在 Cinebench R23 中，我们仍然在 28 瓦、35 瓦和 45 瓦的固定功耗限制下评估了新款酷睿至尊 7 155H 的多核性能。与 Raptor Lake-P（酷睿 i7-1360P）和 Raptor Lake-H45 （酷睿 i7-13700H）相比，性能有所提升，但英特尔面临的最大问题是 AMD 的 Ryzen 7 7840U，它在所有三个功率级别上都能提供更高的性能。

英特尔的营销材料声称，在空闲和较轻的工作负载（包括 Netflix 流媒体）时，可以显著降低功耗，而这些负载应该由 SoC 芯片的两个低功耗内核单独处理，因此可以关闭计算芯片。我们将在接下来的几天里核实这些说法，并据此更新本文。不过，在最终驱动程序和软件版本推出之前，我们可能还需要等待一段时间。
