搭载GTX 960M的宏碁显卡坞简短测评

Sebastian Jentsch (translated by Jinze Lu), 11/01/2016
Accessory Windows Ultrabook Laptop / Notebook Geforce Gaming Convertible / 2-in-1

惊喜!能把显卡外置在一个小箱子里,这项技术令人既熟悉又陌生。在过去,这项技术并没有那么理想。在这个测评里,我们将结合所有数据来看看这个显卡外接器到底能干些什么。2016年10月15日更新: Aspire Switch 12S依旧无法畅玩游戏。

点击here已阅读原版德文翻译。

很多现在的笔记本电脑都有着超赞的新技术功能,但是总会在图形处理能力方面略逊一筹。对于新的2合1变形本来说这个说法尤为正确,这些设备一般都有一部平板电脑和一个可动式键盘组成。它们经常搭载着性能较强的Intel处理器,然而却使用了低端的板载显卡,这让这些设备根本没办法玩游戏。这台宏碁显卡坞里面装了一块Nvidia GeForce GTX 960M显卡,它能运行绝大多数的游戏。这个显卡坞可以通过Thunderbolt 3接口连接到电脑上。

 这套解决方案并不止有宏碁使用。华硕以及雷蛇都有各自的显卡坞,例如华硕的Asus ROG XG Station 2以及雷蛇Razer Core case。然而,这两款显卡坞都要大了许多,雷蛇显卡坞大小为310 x 152 x 44 mm (~12.2 x ~6 x 1.7 in)。相比之下,宏碁的显卡坞比较平整,紧凑,这要感谢GTX 960M被完美的嵌入在了显卡坞内。而且宏碁显卡坞不需要像雷蛇显卡坞那样的暴力散热,因为雷蛇显卡坞是用来放入一整张台式机显卡的。

目前,据宏碁所说,这台显卡坞暂时只支持Aspire Switch 12S以及Aspire R13机型,后者在今年三月发布。我们使用了搭载i5 6200U以及HD 520核显的TravelMate P658-M-59J7进行测试。我们对其带有固态硬盘的机型评测可以在Acer TravelMate P658-M-537B找到。

宏碁显卡坞售价将在265-320欧元(1985-2697人民币)。华硕方面还未公布OG XG Station 2显卡坞的发售日期。对于雷蛇显卡坞来说,它在北美的售价暂为500美金(3372人民币),但不附赠显卡。目前在德国后这两款都没有开始售卖,这让在德国售价为300欧元的宏碁显卡坞独树一帜。

2016年10月15日更新

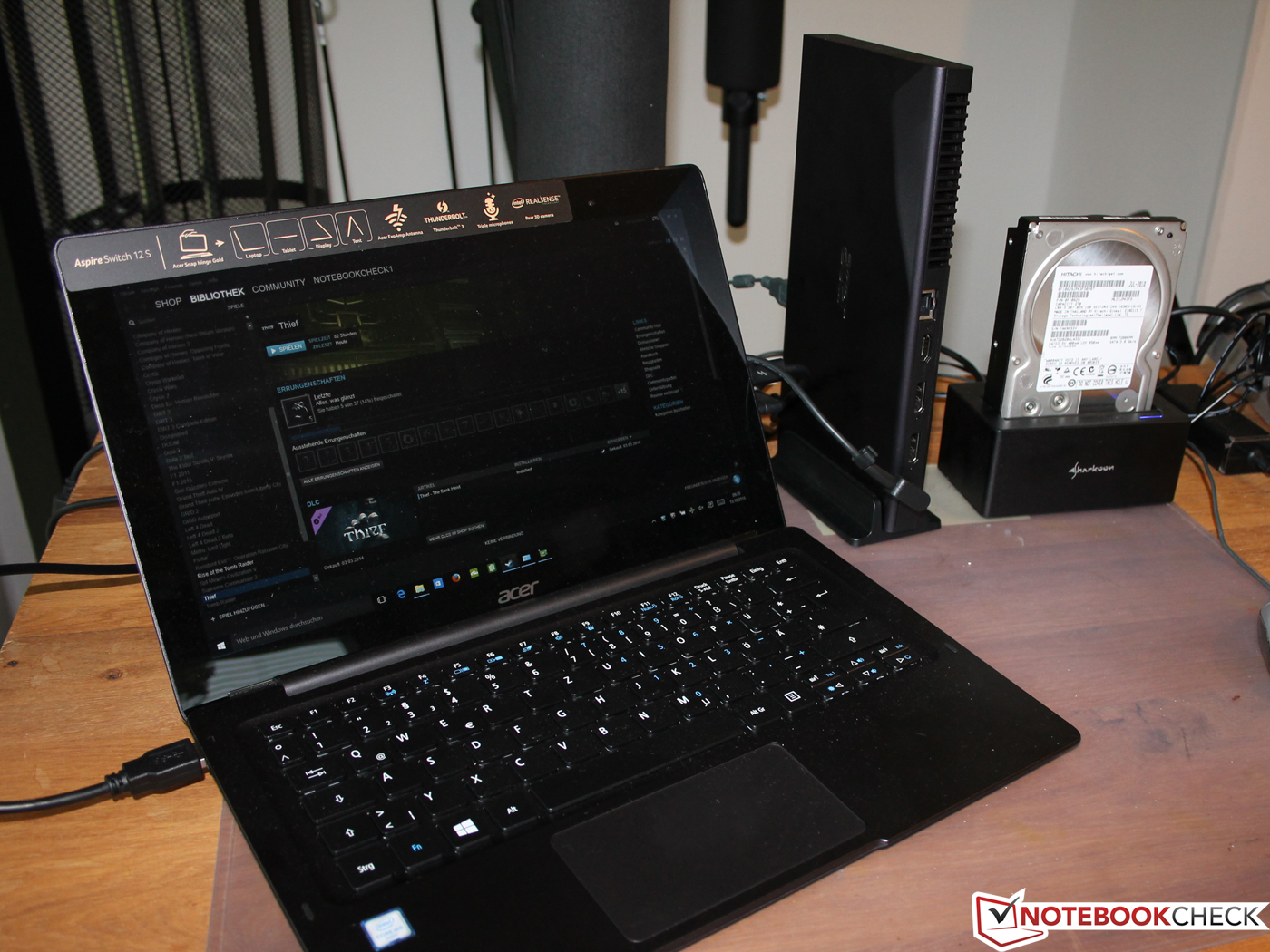

Aspire Switch 12S am Graphics Dock
Aspire Switch 12S am Graphics Dock

我们测试了用宏碁Aspire Switch 12S(CPU为Intel Core m5),然后补充了测评文。搭载着Core m5 6Y54(双核1.1GHz)以及8GB DDR3内存的Aspire Switch 12S对于网页浏览来说算得上很快了,而且运行其他应用也挑不出什么毛病。对于HD 515核显来说有一些不得不说的真相:

Aspire Switch 12S完全不适合游玩大型3D游戏。事实上,这块SoC芯片几乎玩不了什么游戏,这台机器的硬件很少会满血运行,因为发热太大会让设备降频,也让游戏变得十分卡顿。

那么宏碁显卡坞可以帮助这台机器脱离这种困境吗?

扩展性

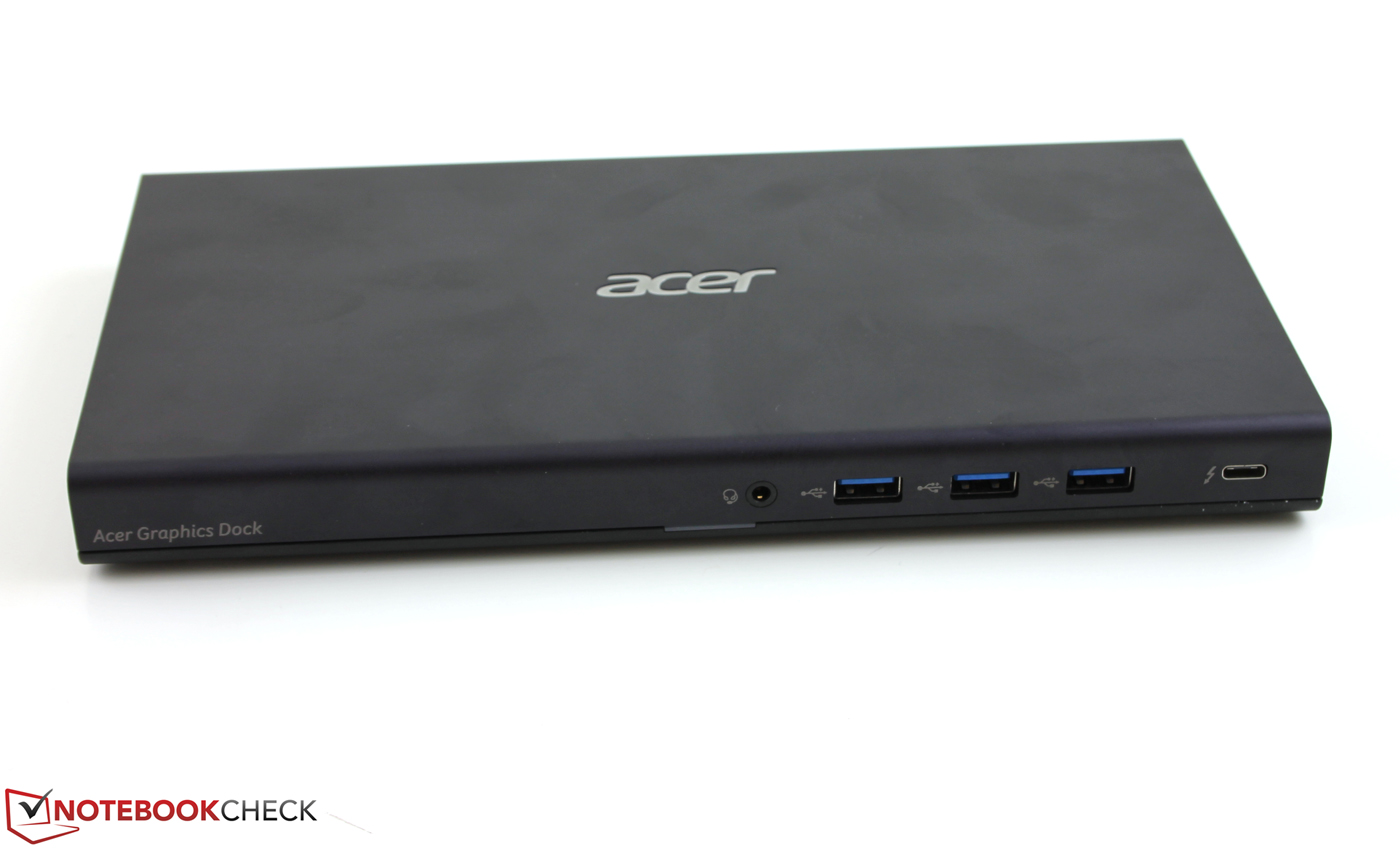

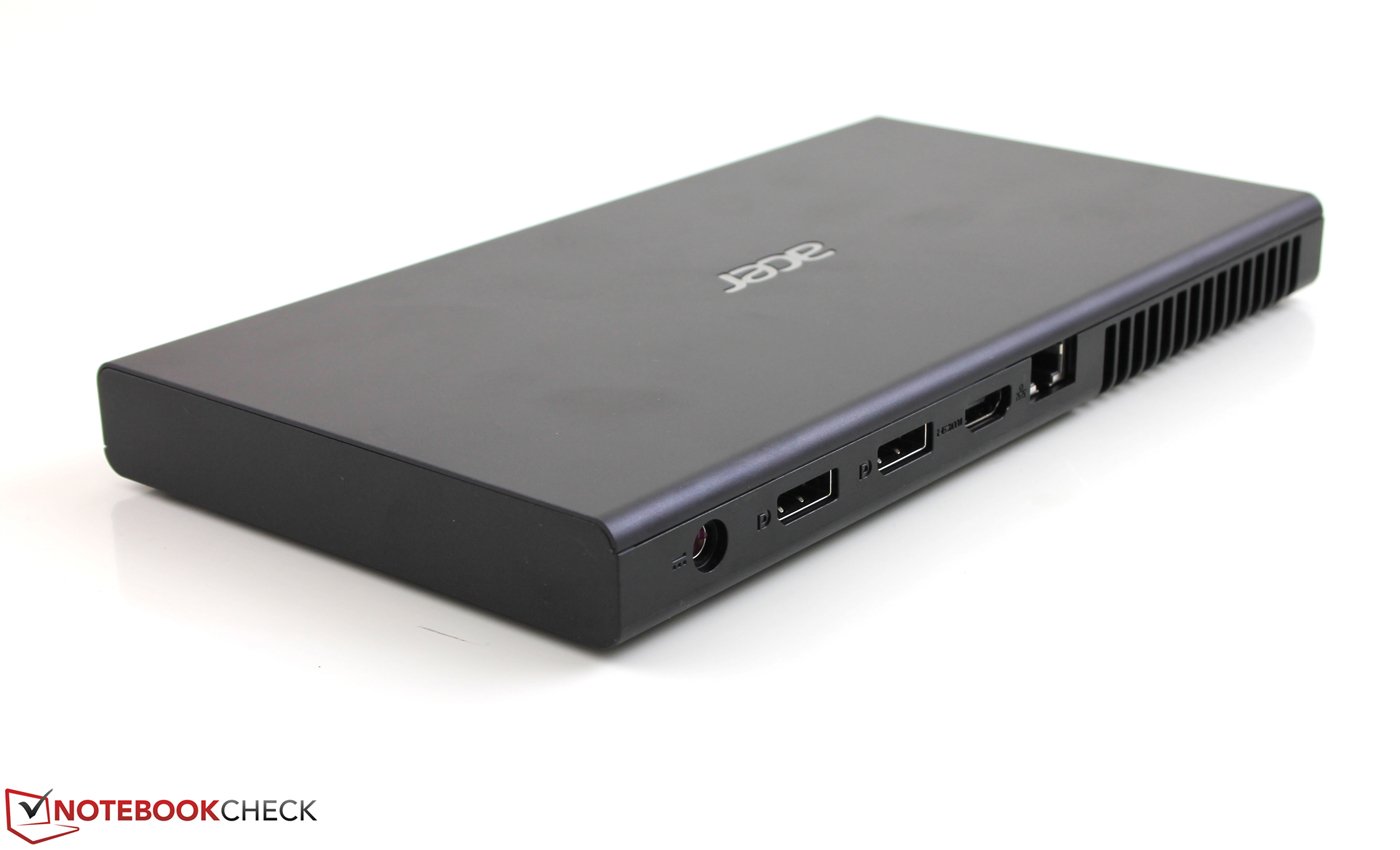

这个显卡坞重量为700克,包括了一个135瓦的电源适配器。这个小盒子有三个USB 3.0接口,一个Gbit以太网接口,一个HDMI-in接口以及2个DP接口。这个设备可以通过thunderbolt 3接口连接到笔记本上,也就是一种USB-C接口。可以通过PCIe通道从这个接口传送影音数据。

显卡坞型号 宏碁显卡坞华硕ROG XG Station 2雷蛇Core
兼容性Thunderbolt 3 Device, Switch 12S, Aspire R13, TravelMate P658Thunderbolt 3 Device, N.N.Thunderbolt 3设备, Razer Blade 游戏笔记本
连接接口USB-C (Thunderbolt 3)USB-C (Thunderbolt 3), 可选 Asus proprietary接口USB-C (Thunderbolt 3)
电源适配器3-Pin 135W 电源适配器内置680W内置500W
数据245 x 130 x 22.8 mm (B x T x H)3x USB 3.0, 1x USB-C Gen 2 (带 Thunderbolt 3)
重量700 克4,940 克
USB3x USB 3.0, 1x USB-C Gen 2 (带Thunderbolt 3)4x USB 3.0, 1x USB-C Gen 2 (带Thunderbolt 3)4x USB 3.0, 1x USB-C Gen 2 (带Thunderbolt 3)
显示交互接口2x DisplayPort, 1x HDMI2x DisplayPort, 1x HDMI, 1 x DVI1x DisplayPort, 1x HDMI, 2 x DVI
其他1x Gigabit Ethernet, 1x 耳机接口  (3.5mm)1x Gigabit Ethernet, 1x 耳机接口(3.5mm)
价格 / 市场300 欧元 / 德国市场暂无售卖500美元/ 北美市场

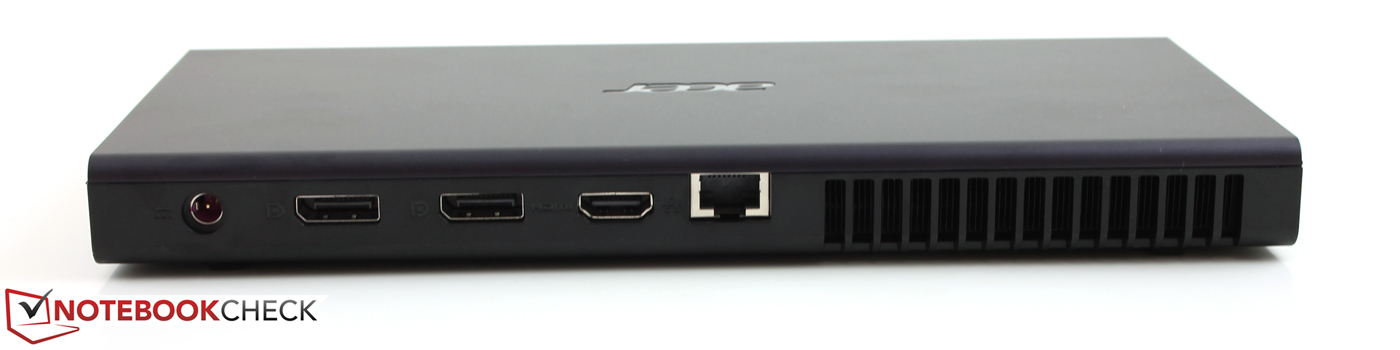

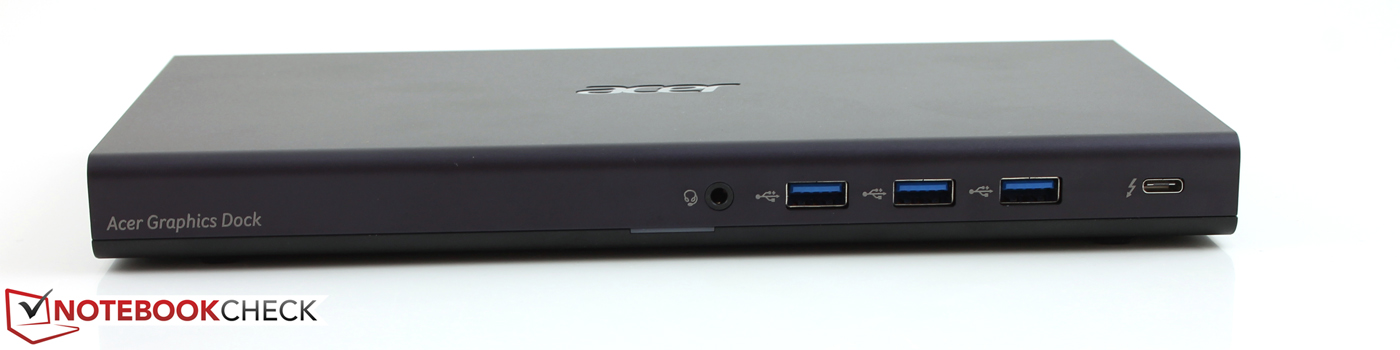

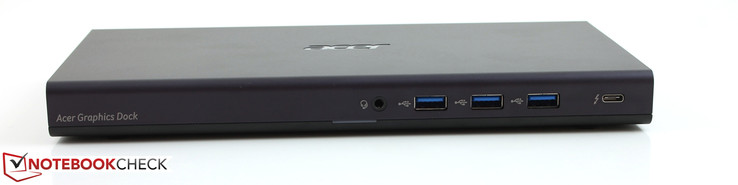

Ports

技术信息

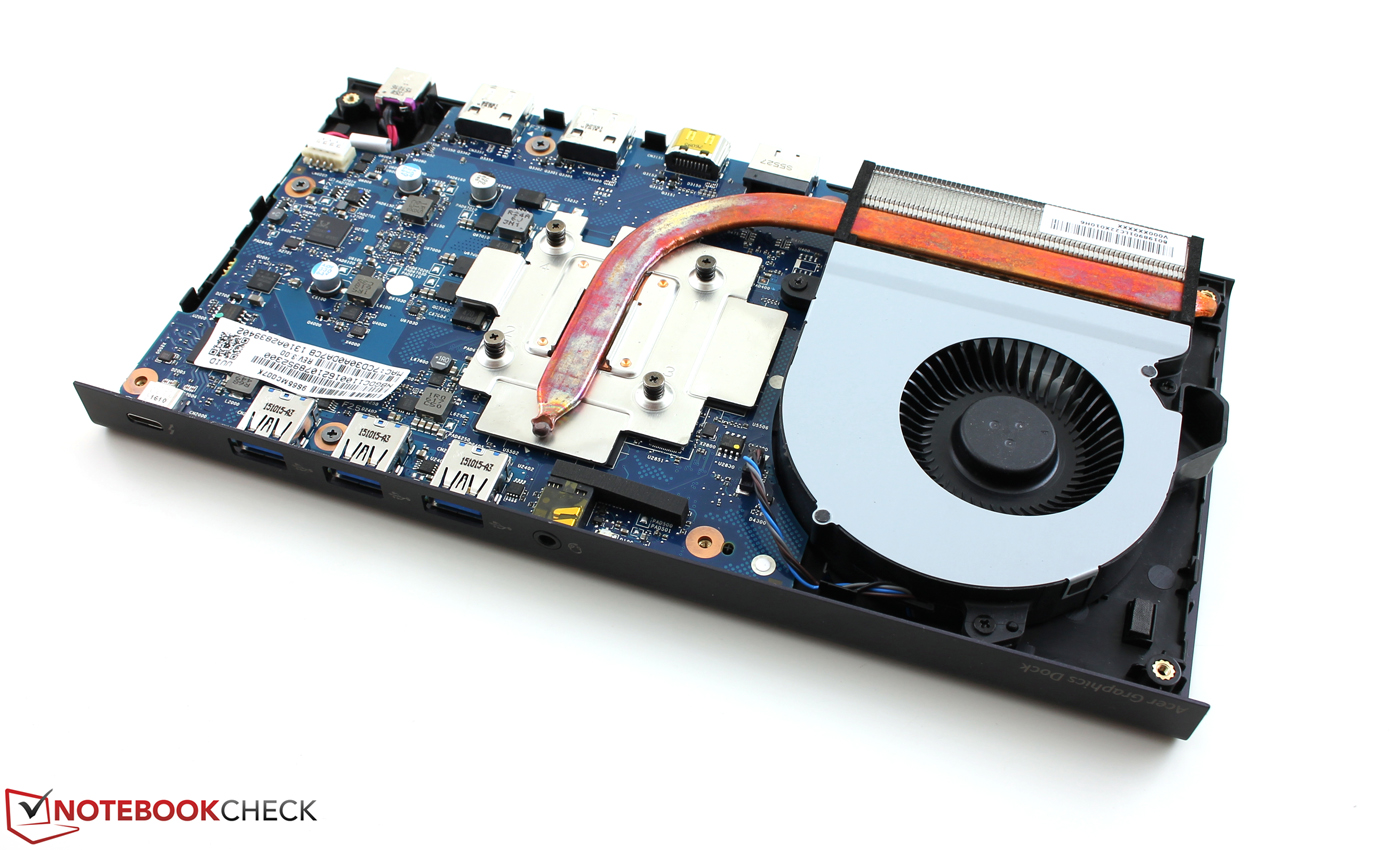

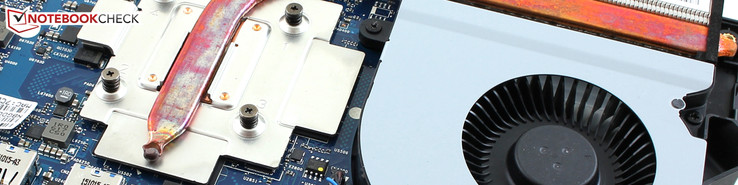

这个显卡坞里装载了一颗GeForce GTX 960M独立显卡。 这块显卡基于一代麦克斯韦的GM107核心,有640个着色器单元,核心频率为1096MHz(动态超频可达1176MHz),显存带宽为128bit。显卡坞自带一个散热风扇,对于这块热功耗为65W的显卡来说足矣了。

显卡坞的主要交互接口为Thunderbolt 3(集成于USB Type-C 3.1)。要让这个显卡坞运行,至少需要一个带有第二代USB 3.1的Thunderbolt 3接口,否则一切都是白搭。当接入并且正常运行的时候设备管理器里会显示GTX 960M。当然,当断开连接的时候不可以仅仅将连接线拔出,这会让Windows系统崩溃并且让你看见臭名远扬的蓝屏。当我们将一个连接到显卡坞的USB 3.1接口设备移除时,也发生了相同的事情。因此,当用户想移除显卡坞连接的时候要小心,并且请使用“移除设备”选项。

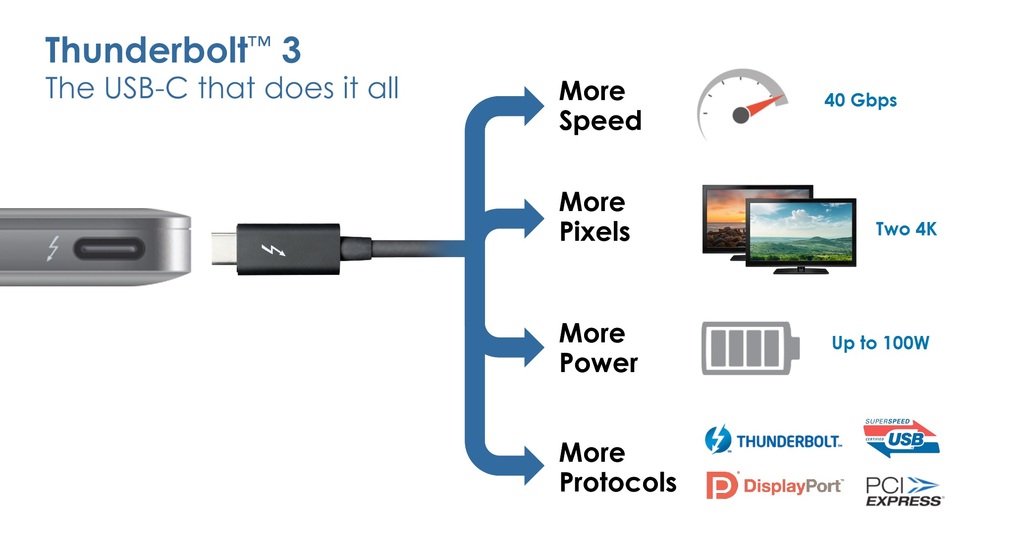

Source www.thunderbolttechnology.net
Source www.thunderbolttechnology.net

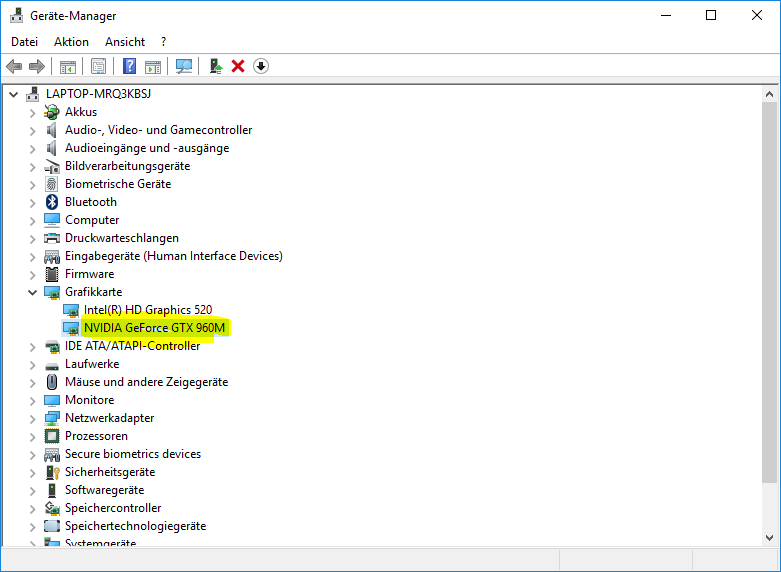

Device Manager GTX 960M
Device Manager GTX 960M

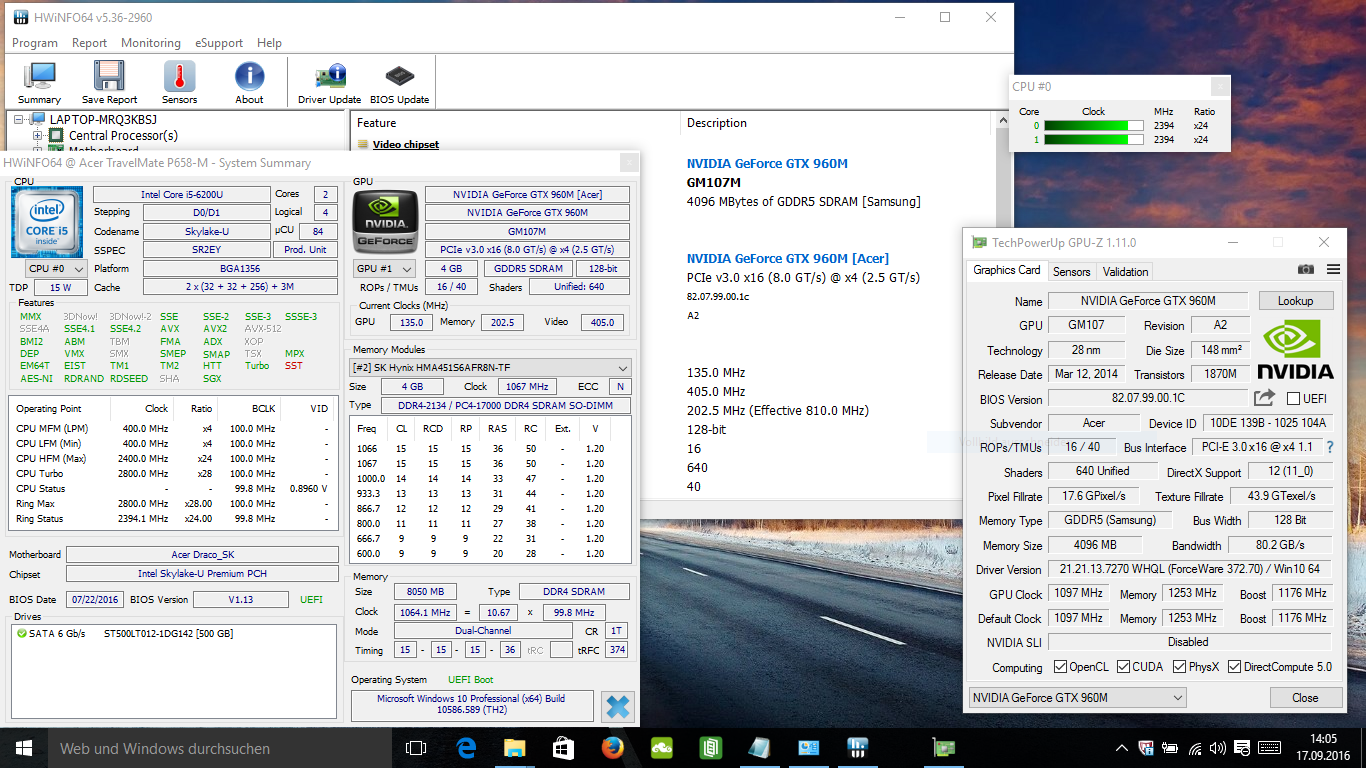

Systeminfo HWinfo / GPU-Z GTX 960M
Systeminfo HWinfo / GPU-Z GTX 960M

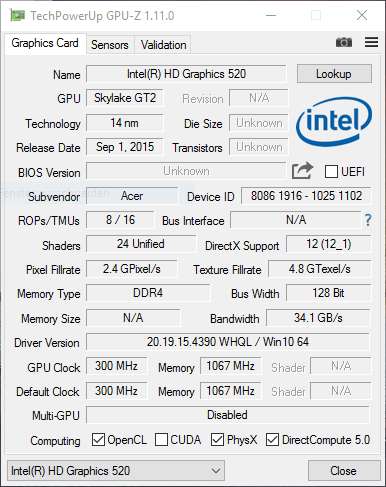

Systeminfo GPU-Z HD Graphics
Systeminfo GPU-Z HD Graphics

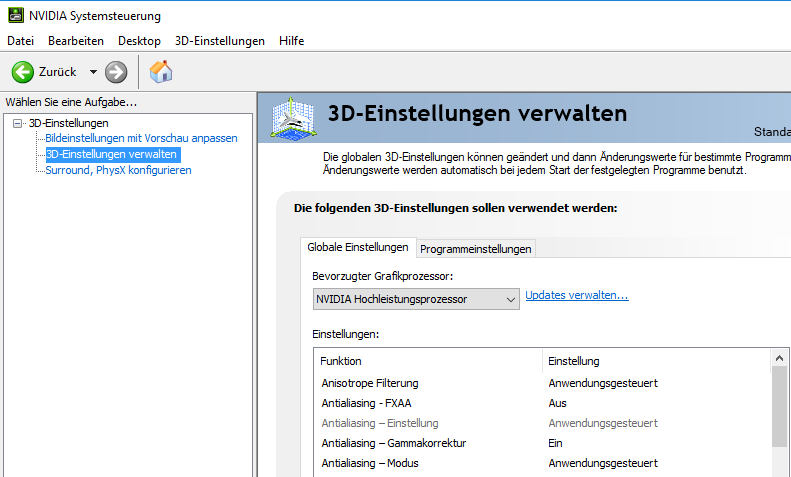

Nvidia Controls
Nvidia Controls


Nvidia GeForce GTX 960M特点

GPU型号Nvidia GeForce GTX 960M
工艺一代麦克斯韦核心 GM107
着色器单元640
核心频率1096 MHz + 动态超频
显存类型GDDR5
显存位宽128 bit
显存频率1258 MHz
带宽80 GB/s
总线标准PCI Express 3.0
DirectX版本12
OpenGL4.5
特色Optimus, BatteryBoost, GPU Boost 2.0, GameStream, ShadowPlay, GameWorks, CUDA

测试机配置

设备宏碁TravelMate P658-M-59J7宏碁Aspire Switch 12S SW7-272-M0JS戴尔XPS 13 Kaby Lake
屏幕15.6英寸, 1366x76812.5英寸, 1920x1080暂无信息
SoC处理器芯片英特尔酷睿i5-6200U, 双核2.30GHz英特尔酷睿m5-6Y54, 双核1.10GHz
核显Intel HD Graphics 520Intel HD Graphics 515
内存4GB DDR3L8GB DDR3L
储存500GB机械硬盘256GB固态硬盘
USB接口3x USB 3.0, 1x Thunderbolt 3 + USB
重量2.3公斤1.5公斤
价格850 欧元1,350 欧元

外接显示器

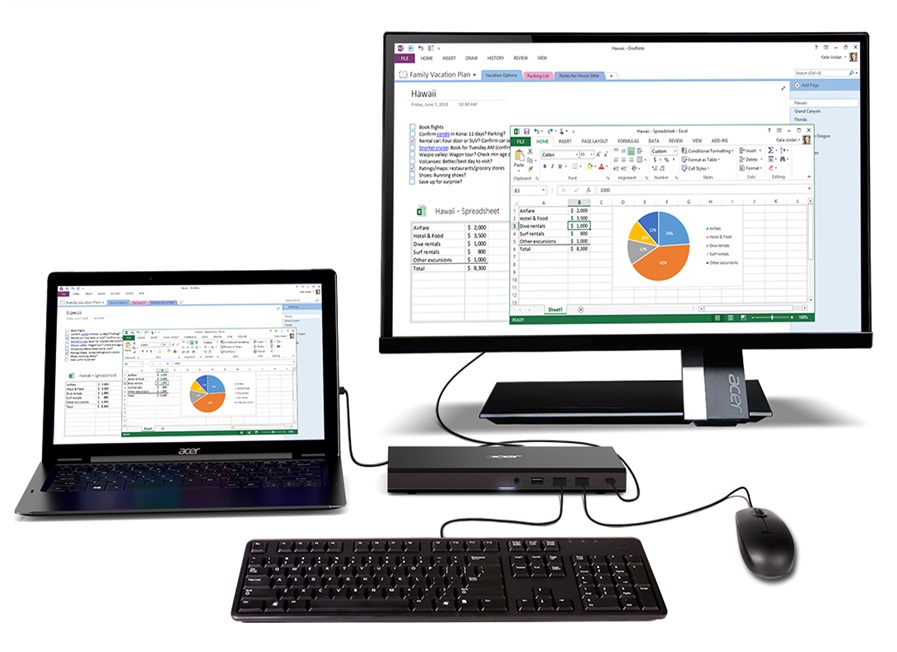

这个显卡坞对于办公室使用来说也十分好使,因为所有的部件只需要一根线就可以连接到笔记本电脑上。这个显卡坞最多支持外接三个显示器,当将TravelMate的HDMI/VGA接口一起使用的时候,你可以一次性使用五块屏幕。我们没办法做这个测试,因为我们并没有足够多的屏幕。然而,通过HDMI接口连接的TFT显示器也可以完美使用。

显卡坞通过USB-C(thunderbolt 3)接口和笔记本设备连接。之后会出现闪屏现象,然后显卡就可以被系统使用了。不仅如此,这个显卡坞可以在外屏以及内屏都完美的输出视频信号。

所有的输入输出设备都可以通过提供的USB 3.0接口连接使用。外屏可以通过笔记本自带的HDMI,VGA以及DP接口或者显卡坞的HDMI和DP接口连接使用。理论上,用户可以一次性使用五块屏幕。

性能

系统性能

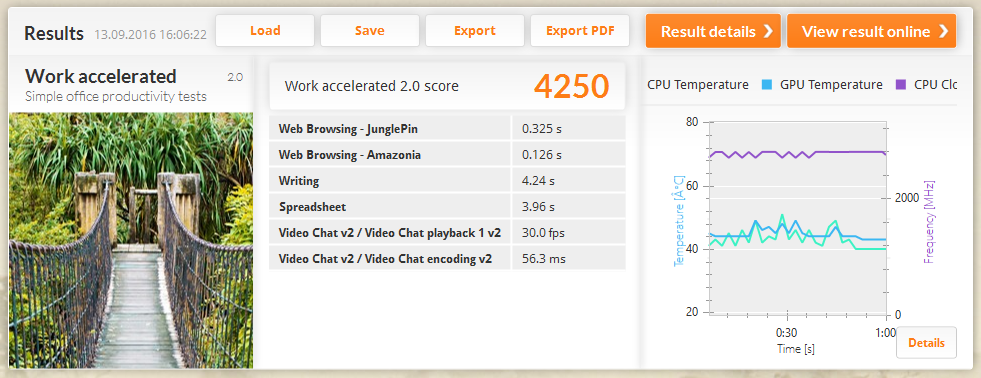

TravelMate P658-M: 即使有一个造成了瓶颈的机械硬盘,显卡坞还是给Acer TravelMate P658-M在PCMark 8测试中提供了额外的12%进步。由于CPU对PCMark 8的得分影响不大,当使用一台装有固态硬盘的型号做测试时(未接入显卡坞),分数依旧提高了11%。

Aspire Switch 12S:PCMark 8所得出的系统性能分数在接入显卡坞后完全未变。使用酷睿i3的Switch 12S得分相对比较低。然而,这也可能因为它极差的睿频使用率造成的,因为在我们用搭载了Core m5Switch 12S也发现了相同的事情。

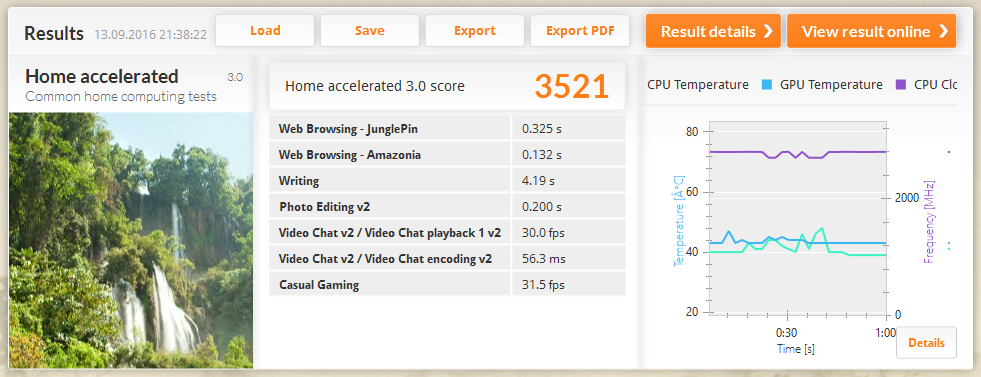

PCMark 8 Home v2 ohne Dock (HD 520 @P658-M)
PCMark 8 Work v2 ohne Dock (HD 520 @P658-M)

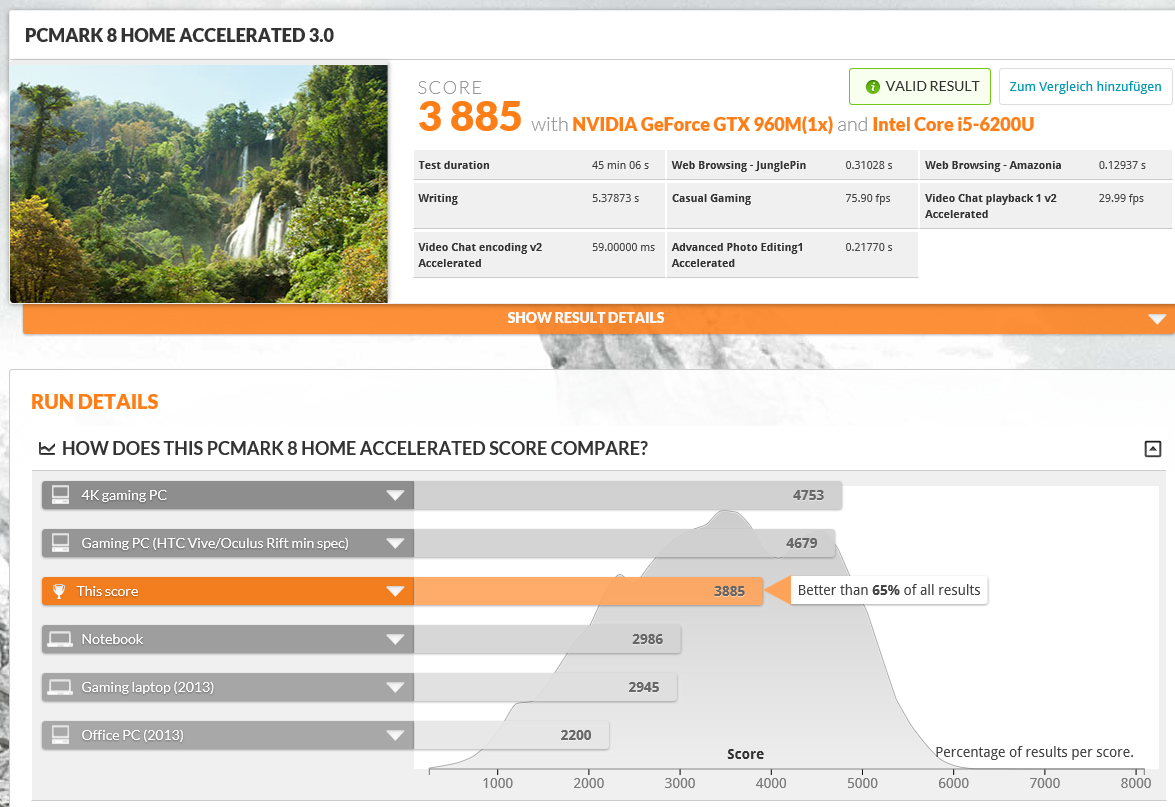

PCMark 8 Home v2 am Dock (GTX 960M @P658-M)

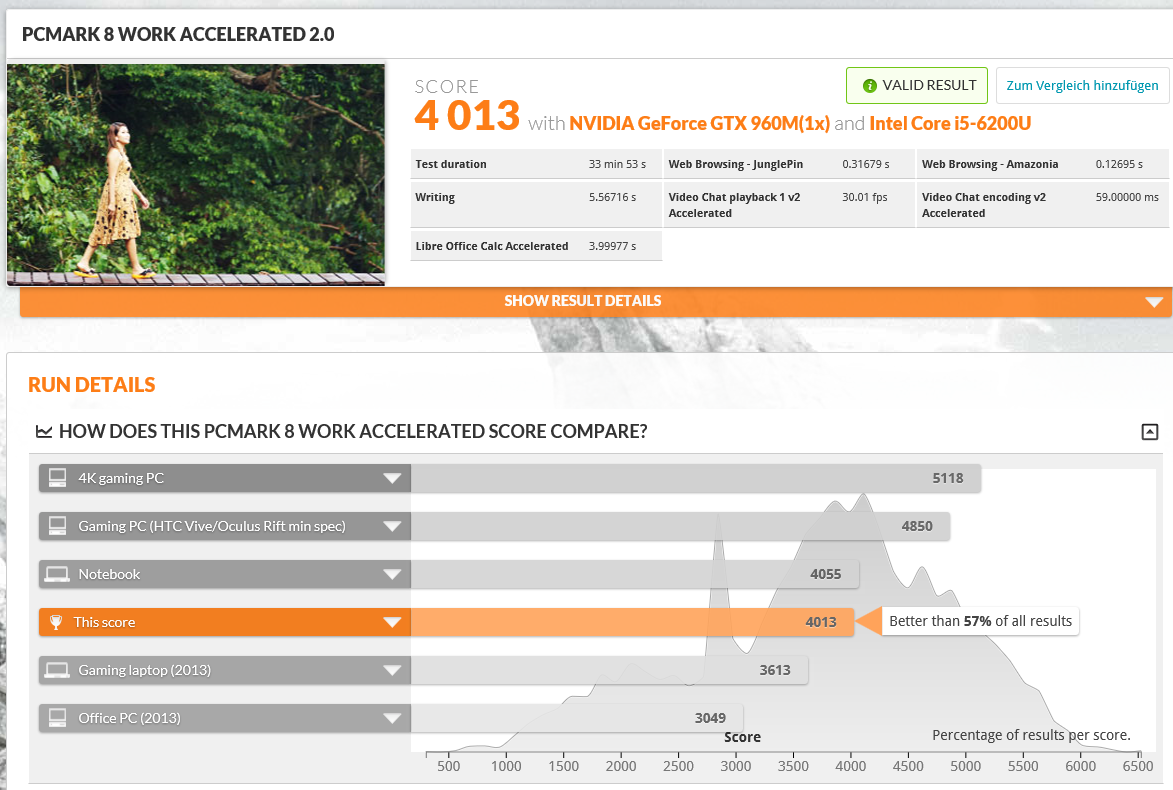

PCMark 8 Work v2 am Dock (GTX 960M @P658-M)

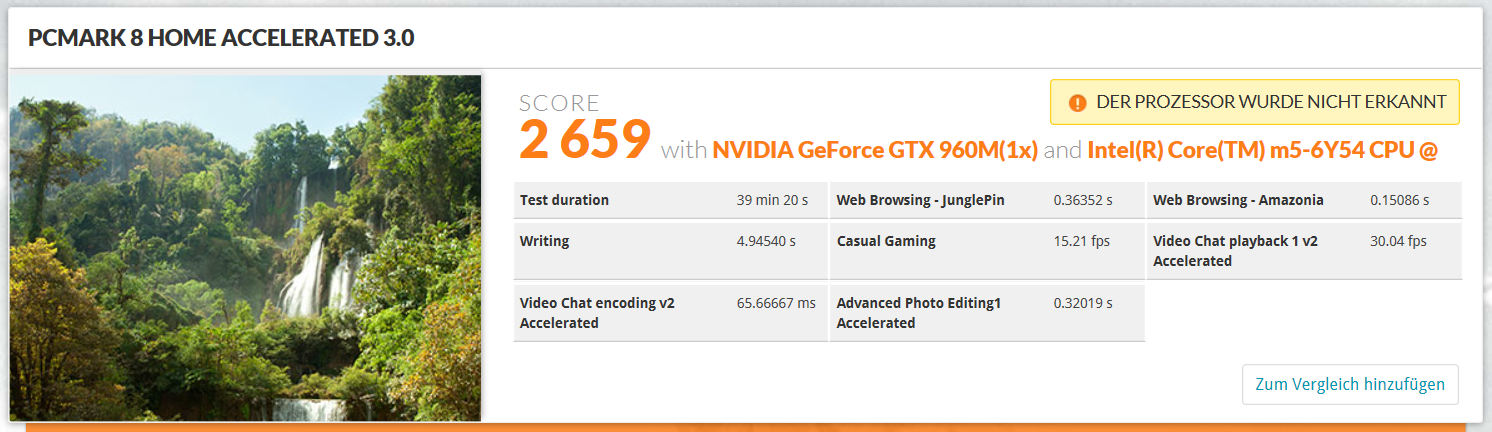

PCMark 8 Home v2 am Dock (GTX 960M @Switch 12S)

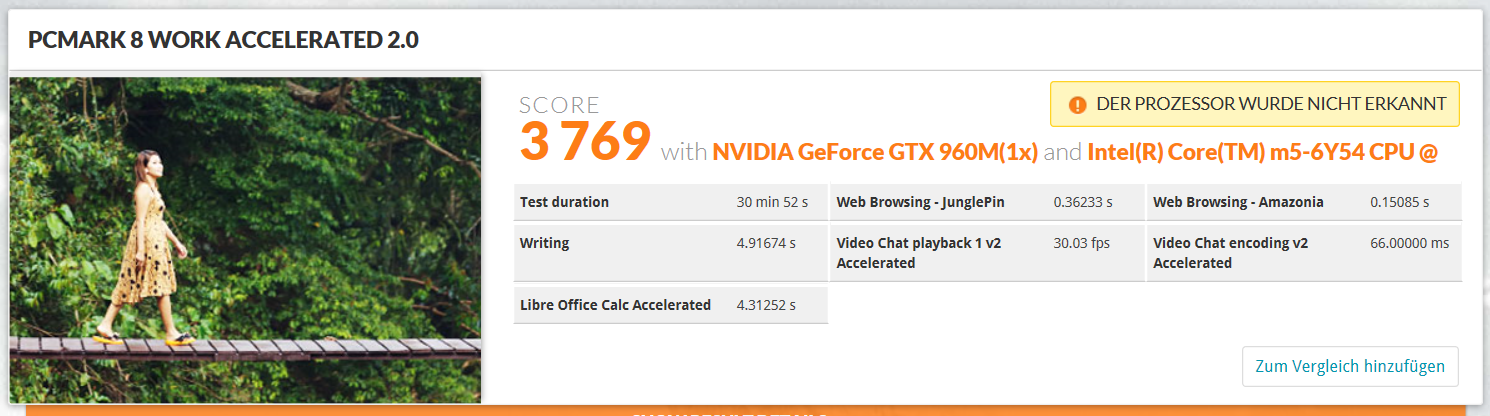

PCMark 8 Work v2 am Dock (GTX 960M @Switch 12S)
PCMark 8
Work Score Accelerated v2
MSI GS73VR 6RF
GeForce GTX 1060 (Laptop), 6700HQ, SanDisk SD8SN8U1T001122
4774 Points ∼73% +19%
Acer TravelMate P658-M-537B
HD Graphics 520, 6200U, Kingston RBU-SNS8152S3256GG2
4467 Points ∼69% +11%
Acer TravelMate P658-M-59J7 Graphics Dock
GeForce GTX 960M, 6200U
4013 Points ∼62%
Acer Aspire F15 F5-573G-53V1
GeForce GTX 950M, 6200U, WDC Scorpio Blue WD10JPVX-22JC3T0
3970 Points ∼61% -1%
Acer Aspire V15 Nitro BE VN7-592G-79DV
GeForce GTX 960M, 6700HQ, Lite-On CV1-8B512 M.2 512 GB
3964 Points ∼61% -1%
Lenovo Ideapad 510-15ISK
GeForce 940MX, 6200U, Seagate Momentus SpinPoint M8 ST1000LM024 HN-M101MBB
3907 Points ∼60% -3%
Acer Graphics Dock GTX 960M - Aspire Switch 12S
GeForce GTX 960M, 6Y54
3769 Points ∼58% -6%
Acer Aspire Switch 12S SW7-272-M3A0
HD Graphics 515, 6Y30, Lite-On CV1-8B128
3596 Points ∼55% -10%
Home Score Accelerated v2
MSI GS73VR 6RF
GeForce GTX 1060 (Laptop), 6700HQ, SanDisk SD8SN8U1T001122
4012 Points ∼66% +3%
Acer TravelMate P658-M-59J7 Graphics Dock
GeForce GTX 960M, 6200U
3885 Points ∼64%
Acer Predator 17 G9-791-75PV
GeForce GTX 970M, 6700HQ, Lite-On CV1-8B256
3880 Points ∼64% 0%
Acer TravelMate P658-M-537B
HD Graphics 520, 6200U, Kingston RBU-SNS8152S3256GG2
3475 Points ∼57% -11%
Acer Aspire F15 F5-573G-53V1
GeForce GTX 950M, 6200U, WDC Scorpio Blue WD10JPVX-22JC3T0
3390 Points ∼56% -13%
Lenovo Ideapad 510-15ISK
GeForce 940MX, 6200U, Seagate Momentus SpinPoint M8 ST1000LM024 HN-M101MBB
3294 Points ∼54% -15%
Acer Aspire V15 Nitro BE VN7-592G-79DV
GeForce GTX 960M, 6700HQ, Lite-On CV1-8B512 M.2 512 GB
3154 Points ∼52% -19%
Acer Graphics Dock GTX 960M - Aspire Switch 12S
GeForce GTX 960M, 6Y54
2659 Points ∼44% -32%
Acer Aspire Switch 12S SW7-272-M3A0
HD Graphics 515, 6Y30, Lite-On CV1-8B128
2536 Points ∼42% -35%
PCMark 8 Home Score Accelerated v2
3885 points
PCMark 8 Work Score Accelerated v2
4013 points
Help

图形计算卡

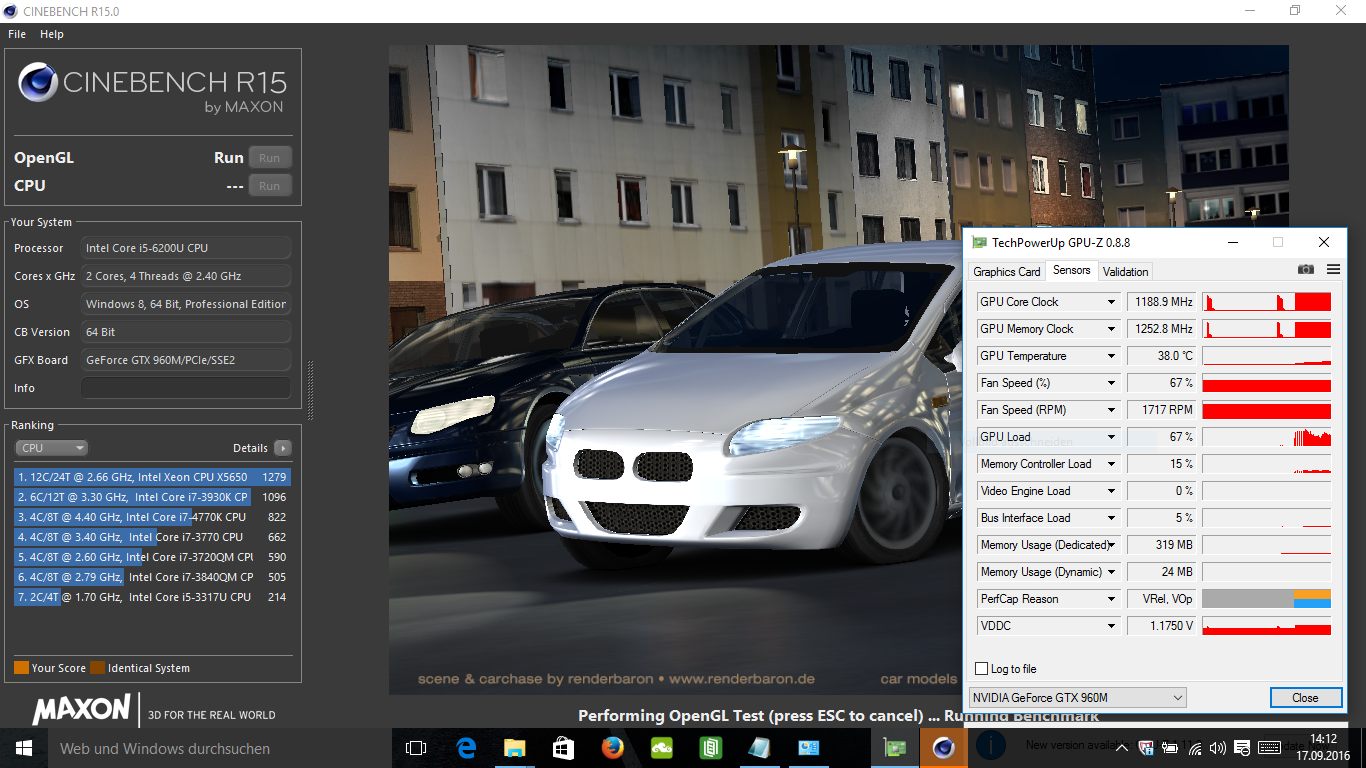

GTX 960M@1,188 MHz (Cinebench R15 OpenGL)
GTX [email protected],188 MHz (Cinebench R15 OpenGL)

在综合3DMark测试中,宏碁显卡坞艰难的达到了一台原生配备了GTX 960M显卡的笔记本的性能,比如说宏碁V15 Nitro BE VN7-592G。测试机的测试成绩仅仅低了5%-7%。另一方面,在Cloud Gate测试中显卡坞提供的性能却可以达得到V15 Nitro的成绩。总而言之,这台宏碁的显卡坞产品十分强力,而且可以提供GTX 960M的图形性能,除非用户使用的是类似TravelMate这样搭载15W低电压CPU的设备。

3DMark 11 - 1280x720 Performance GPU
MSI GS73VR 6RF
NVIDIA GeForce GTX 1060 (Laptop), Intel Core i7-6700HQ
14904 Points ∼29% +200%
Acer Predator 17 G9-791-75PV
NVIDIA GeForce GTX 970M, Intel Core i7-6700HQ
9902 Points ∼19% +99%
Acer Aspire V15 Nitro BE VN7-592G-79DV
NVIDIA GeForce GTX 960M, Intel Core i7-6700HQ
5304 Points ∼10% +7%
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
4967 Points ∼10%
Acer Aspire F15 F5-573G-53V1
NVIDIA GeForce GTX 950M, Intel Core i5-6200U
4239 Points ∼8% -15%
Lenovo Ideapad 510-15ISK
NVIDIA GeForce 940MX, Intel Core i5-6200U
2343 Points ∼5% -53%
Acer TravelMate P658-M-537B
Intel HD Graphics 520, Intel Core i5-6200U
1347 Points ∼3% -73%
Acer Aspire Switch 12S SW7-272-M3A0
Intel HD Graphics 515, Intel Core m3-6Y30
730 Points ∼1% -85%
3DMark
2560x1440 Time Spy Graphics
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
1158 Points ∼8%
1920x1080 Fire Strike Graphics
MSI GS73VR 6RF
NVIDIA GeForce GTX 1060 (Laptop), Intel Core i7-6700HQ
11506 Points ∼28% +180%
Acer Predator 17 G9-791-75PV
NVIDIA GeForce GTX 970M, Intel Core i7-6700HQ
7594 Points ∼19% +85%
Acer Aspire V15 Nitro BE VN7-592G-79DV
NVIDIA GeForce GTX 960M, Intel Core i7-6700HQ
4314 Points ∼11% +5%
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
4109 Points ∼10%
Acer Aspire F15 F5-573G-53V1
NVIDIA GeForce GTX 950M, Intel Core i5-6200U
3555 Points ∼9% -13%
Lenovo Ideapad 510-15ISK
NVIDIA GeForce 940MX, Intel Core i5-6200U
1580 Points ∼4% -62%
Acer Aspire Switch 12S SW7-272-M3A0
Intel HD Graphics 515, Intel Core m3-6Y30
494 Points ∼1% -88%
1280x720 Cloud Gate Standard Graphics
MSI GS73VR 6RF
NVIDIA GeForce GTX 1060 (Laptop), Intel Core i7-6700HQ
67791 Points ∼37% +150%
Acer Predator 17 G9-791-75PV
NVIDIA GeForce GTX 970M, Intel Core i7-6700HQ
51939 Points ∼28% +92%
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
27117 Points ∼15%
Acer Aspire V15 Nitro BE VN7-592G-79DV
NVIDIA GeForce GTX 960M, Intel Core i7-6700HQ
27075 Points ∼15% 0%
Acer Aspire F15 F5-573G-53V1
NVIDIA GeForce GTX 950M, Intel Core i5-6200U
21635 Points ∼12% -20%
Lenovo Ideapad 510-15ISK
NVIDIA GeForce 940MX, Intel Core i5-6200U
8541 Points ∼5% -69%
Acer TravelMate P658-M-537B
Intel HD Graphics 520, Intel Core i5-6200U
6963 Points ∼4% -74%
Acer Aspire Switch 12S SW7-272-M3A0
Intel HD Graphics 515, Intel Core m3-6Y30
3982 Points ∼2% -85%
3DMark 11 Performance
4597 points
3DMark Cloud Gate Standard Score
8828 points
3DMark Fire Strike Score
3475 points
3DMark Time Spy Score
1198 points
Help

游戏性能

TravelMate P658:所有测试都是在使用Game Ready驱动(版本372.70)的情况下进行的。对于大部分游戏来说,高画质到顶级画质都可玩。全高清分辨率(1920x1080)在外接显示器下可以运行,因为测试的笔记本只用一块高清分辨率的屏幕(1366x768)。这也是为什么我们不直接用笔记本内屏进行测试。显卡坞在测试机上所提供的游戏性能令人惊讶,而大部分的GTX 960M设备都有一块45W电压的HQ处理器(基本上都是Skylake架构)。这证实了我们的假设:移动端游戏不需要一块HQ处理器。由于显卡坞的GTX 960M被系统识别为内置显示卡,因此显卡也应可以在笔记本内屏处理视频信号以及图像内容。我们测试了“神偷4”这款游戏(高特效1366x768分辨率),帧数几乎保持在恒定状态(35.3帧)

Aspire Switch 12S: 即使通过Thunderbolt 3接口,宏碁显卡坞也没办法将Aspire Switch 12S从办公平板变成游戏本。我们将Aspire Switch 12S和TravelMate P658-M的成绩做了对比。可玩性和流畅度在所有测试环节中几乎差了一到两个等级。TravelMate可以流畅运行高特效的游戏,Aspire Switch 12S只能以最低特效运行。而且这种情况几乎没有什么好转,比如在暗影摩多和异形:隔离测试环节。黑色行动3的帧数在38到25帧之间,神偷4帧数在36到19。那么这个原因又是什么呢?

造成性能瓶颈的处理器:Switch 12的Core m3 6Y30在多线程下频率为1.5到1.6GHz,单线程下在我们测评中频率为2到2.2GHz。在运行五次测评程序以后CPU的频率并没有下降。我们的测试机使用了一颗Core m5 6Y54 (1.1 GHz),在Cinebench R15多线程中频率保持在1.3到1.4GHz。对于它的睿频频率2.7GHz来说,这低了很多。持续高负载后它的性能更低了,正如在运行游戏时会发生的情况一样。十分钟之后,这块SoC芯片在多线程测试中只有1.0到1.1GHz,这就是发生了降频现象(芯片温度为62度)。

造成瓶颈的USB存储性能:我们的Steam以及Origin游戏库都外置在了一个USB媒介储存器内。在Switch 12S的测试中,很多游戏的FPS大幅下降,加载时间变长不是。直接使用宏碁显卡坞的USB 3.0接口会稍微改善一点这个情况。很显然,Switch 12S键盘边的USB 3.0接口速度较慢。

总结 文章内容已经更新了更多搭载Thunderbolt接口的机器评测,我们将会放出更多的性能对比。很快我们会测试Dell XPS 13 Kaby Lake。目前为止我们能很明确的知道宏碁显卡坞可以提供一块接近于原生GTX 960M的性能,但前提是你的机器至少有一块足够强的SoC芯片。一个功耗仅4.5瓦的降频芯片对于它来说太弱了。

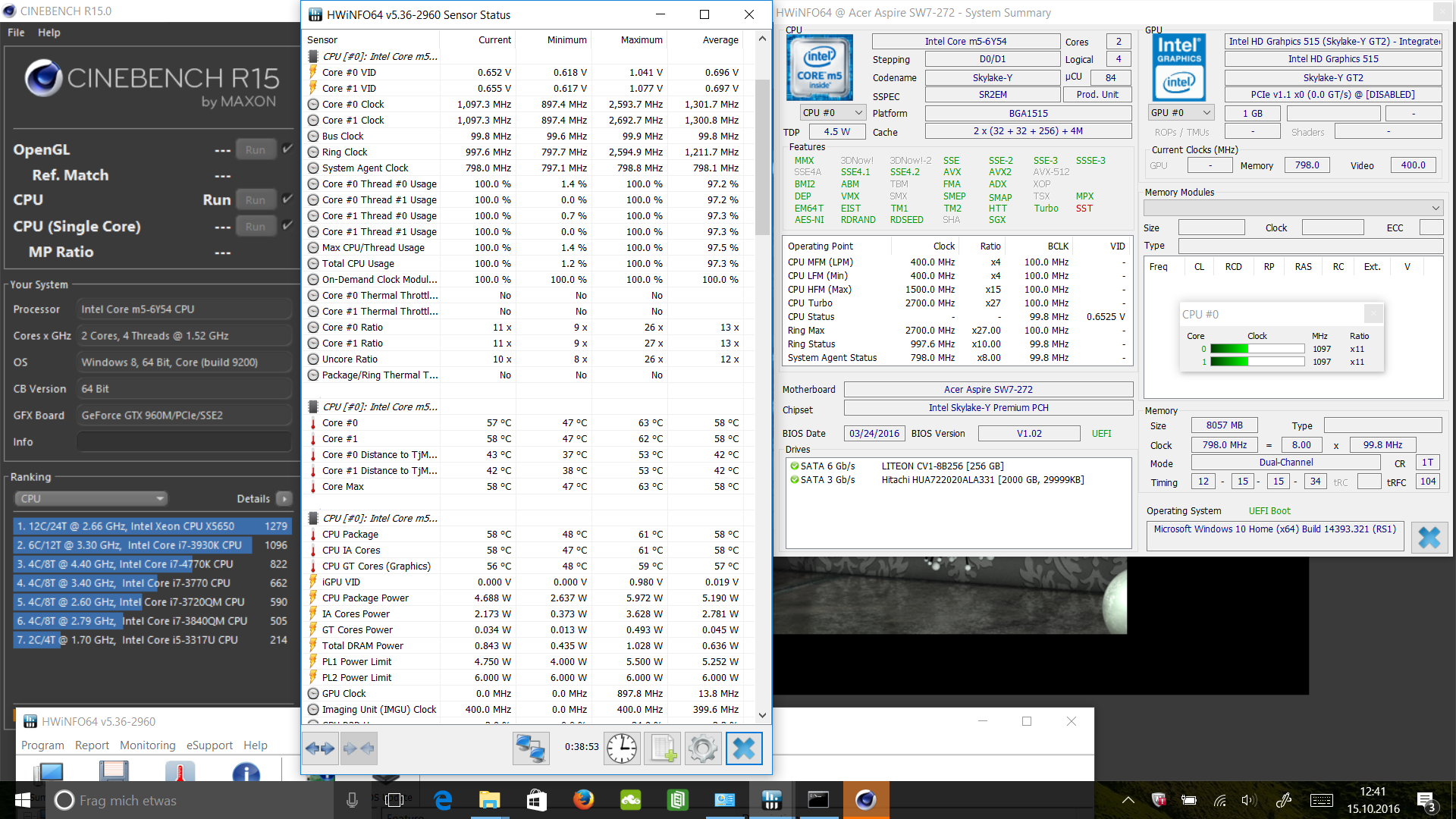

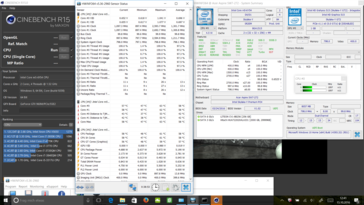

Switch 12S: R15 Loop with only 1.0-1.1 GHz
Switch 12S: R15 Loop with only 1.0-1.1 GHz

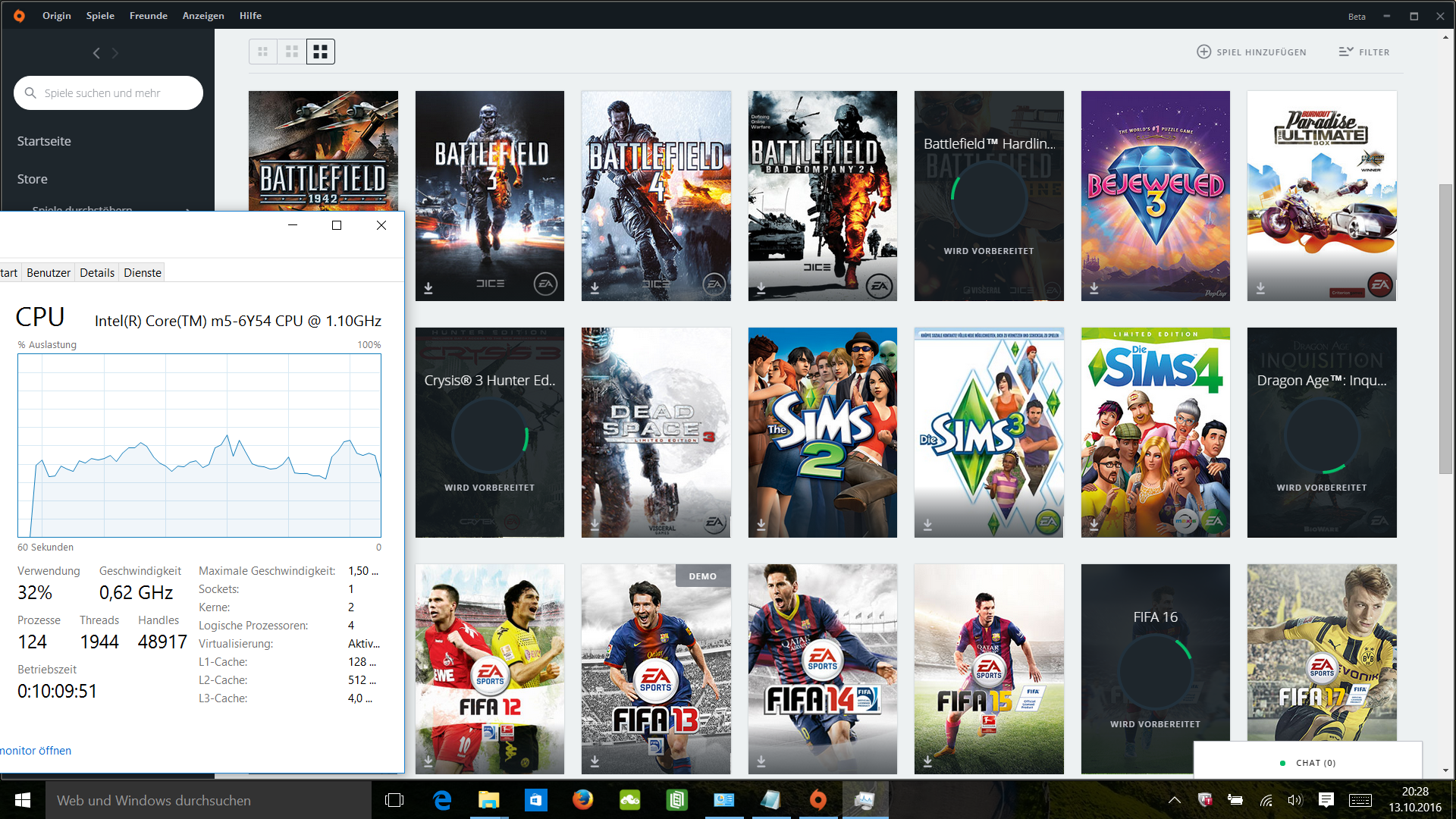

Switch 12S: Load of the SoC at several origin downloads @45 %
Switch 12S: Load of the SoC at several origin downloads @45 %
Middle-earth: Shadow of Mordor - 1920x1080 Ultra Preset (HD Package)
Acer Aspire VN7-591G-727P
NVIDIA GeForce GTX 960M, Intel Core i7-4720HQ
31.9 fps ∼20% +12%
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
28.5 fps ∼18%
Dell XPS 15-9550 i7
NVIDIA GeForce GTX 960M, Intel Core i7-6700HQ
27.71 fps ∼17% -3%
Asus G501JW
NVIDIA GeForce GTX 960M, Intel Core i7-4720HQ
27.1 fps ∼17% -5%
Acer Graphics Dock GTX 960M - Aspire Switch 12S
NVIDIA GeForce GTX 960M, Intel Core m5-6Y54
26.8 fps ∼17% -6%
Dell XPS 15 2016 9550
NVIDIA GeForce GTX 960M, Intel Core i5-6300HQ
25.9 fps ∼16% -9%
HP Pavilion 17-ab004ng
NVIDIA GeForce GTX 960M, Intel Core i5-6300HQ
24.2 fps ∼15% -15%
Rise of the Tomb Raider - 1920x1080 High Preset AA:FX AF:4x
MSI GS73VR 6RF
NVIDIA GeForce GTX 1060 (Laptop), Intel Core i7-6700HQ
72.4 fps ∼33% +194%
HP Pavilion 17-ab004ng
NVIDIA GeForce GTX 960M, Intel Core i5-6300HQ
26.2 fps ∼12% +7%
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
24.6 fps ∼11%
Acer Aspire V15 Nitro BE VN7-592G-79DV
NVIDIA GeForce GTX 960M, Intel Core i7-6700HQ
23.9 fps ∼11% -3%
Acer Graphics Dock GTX 960M - Aspire Switch 12S
NVIDIA GeForce GTX 960M, Intel Core m5-6Y54
22.6 fps ∼10% -8%
Acer Aspire F15 F5-573G-53V1
NVIDIA GeForce GTX 950M, Intel Core i5-6200U
21.1 fps ∼10% -14%
Acer Aspire Switch Alpha 12 SA5-271-56HM
Intel HD Graphics 520, Intel Core i5-6200U
6.1 fps ∼3% -75%
Hitman: Absolution - 1920x1080 Ultra Preset AA:4xMS AF:16x
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
36.9 fps ∼38%
Acer Aspire F15 F5-573G-53V1
NVIDIA GeForce GTX 950M, Intel Core i5-6200U
36.3 fps ∼37% -2%
Acer Aspire VN7-591G-727P
NVIDIA GeForce GTX 960M, Intel Core i7-4720HQ
25.5 fps ∼26% -31%
Acer Graphics Dock GTX 960M - Aspire Switch 12S
NVIDIA GeForce GTX 960M, Intel Core m5-6Y54
19 fps ∼20% -49%
Ryse: Son of Rome - 1920x1080 High Texture Res. + High Graphics Quality (Rest Off/Disabled) AF:8x
Asus G501JW
NVIDIA GeForce GTX 960M, Intel Core i7-4720HQ
27.6 fps ∼25% +5%
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
26.3 fps ∼24%
Thief - 1366x768 High Preset AA:FXAA & Low SS AF:4x
MSI GS73VR 6RF
NVIDIA GeForce GTX 1060 (Laptop), Intel Core i7-6700HQ
77.5 fps ∼53% +112%
Dell XPS 15 2016 9550
NVIDIA GeForce GTX 960M, Intel Core i5-6300HQ
52.5 fps ∼36% +44%
Dell XPS 15-9550 i7
NVIDIA GeForce GTX 960M, Intel Core i7-6700HQ
50 fps ∼34% +37%
Asus G501JW
NVIDIA GeForce GTX 960M, Intel Core i7-4720HQ
43.8 fps ∼30% +20%
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
36.5 fps ∼25%
HP Pavilion 17-ab004ng
NVIDIA GeForce GTX 960M, Intel Core i5-6300HQ
35.5 fps ∼24% -3%
Acer Aspire F15 F5-573G-53V1
NVIDIA GeForce GTX 950M, Intel Core i5-6200U
32.8 (min: 19.8, max: 42.5) fps ∼23% -10%
Acer Graphics Dock GTX 960M - Aspire Switch 12S
NVIDIA GeForce GTX 960M, Intel Core m5-6Y54
19.2 fps ∼13% -47%
Acer Aspire V3-372-50LK
Intel HD Graphics 520, Intel Core i5-6200U
11.7 fps ∼8% -68%
Fallout 4 - 1920x1080 High Preset AA:T AF:16x
Dell XPS 15-9550 i7
NVIDIA GeForce GTX 960M, Intel Core i7-6700HQ
30.5 fps ∼17%
HP Pavilion 17-ab004ng
NVIDIA GeForce GTX 960M, Intel Core i5-6300HQ
30.5 fps ∼17%
Call of Duty: Black Ops 3 - 1920x1080 Extra / On AA:T2x SM
Dell XPS 15-9550 i7
NVIDIA GeForce GTX 960M, Intel Core i7-6700HQ
35.6 fps ∼23% +5%
Acer TravelMate P658-M-59J7 Graphics Dock
NVIDIA GeForce GTX 960M, Intel Core i5-6200U
33.9 fps ∼22%
Acer Graphics Dock GTX 960M - Aspire Switch 12S
NVIDIA GeForce GTX 960M, Intel Core m5-6Y54
9.6 fps ∼6% -72%
Acer Graphics Dock (GTX 960M) @Acer TravelMate P658-M-59J7 Core i5
low med. high ultra4K
Hitman: Absolution (2012) 40.736.9fps
Thief (2014) 36.522fps
Middle-earth: Shadow of Mordor (2014) 35.628.5fps
Alien: Isolation (2014) 49.1fps
Ryse: Son of Rome (2014) 26.324.7fps
Call of Duty: Black Ops 3 (2015) 37.733.9fps
Fallout 4 (2015) 27.822.2fps
Rise of the Tomb Raider (2016) 24.620.2fps
Acer Graphics Dock (GTX 960M) @Acer Aspire Switch 12S SW7-272-M0JS Core m5
#ff7777;">24 severe graphical problems (Verzögerung)24.7
low med. high ultra
Hitman: Absolution (2012) 28.524.324.119fps
Crysis 3 (2013) 28.621.612.5fps
BioShock Infinite (2013) 1076147.632.2fps
Battlefield 4 (2013) 27.524.71316.8fps
Thief (2014) 33.525.419.212.4fps
Middle-earth: Shadow of Mordor (2014) 46.733.526.8fps
Alien: Isolation (2014) 42.9fps
Dragon Age: Inquisition (2014) 36.213fps
Battlefield Hardline (2015) 18.211.411.9fps
FIFA 16 (2015) 64 small graphical problems (Aussetzer Sprache)30 severe graphical problems (Verzögerung)fps
Call of Duty: Black Ops 3 (2015) 26.225.19.6fps
Star Wars Battlefront (2015) 1416.713fps
Rise of the Tomb Raider (2016) 40.422.619fps
Deus Ex Mankind Divided (2016) 22.517.713.3fps
Mafia 3 (2016) 24.515.1fps

温度

对比显卡坞能带来的性能提升,它的发热算低了。显卡坞表面温度仅仅能到30摄氏度出头。消费者需要注意,显卡坞的散热系统只需要压住它的显卡,而机器内置CPU的散热则与其无关。

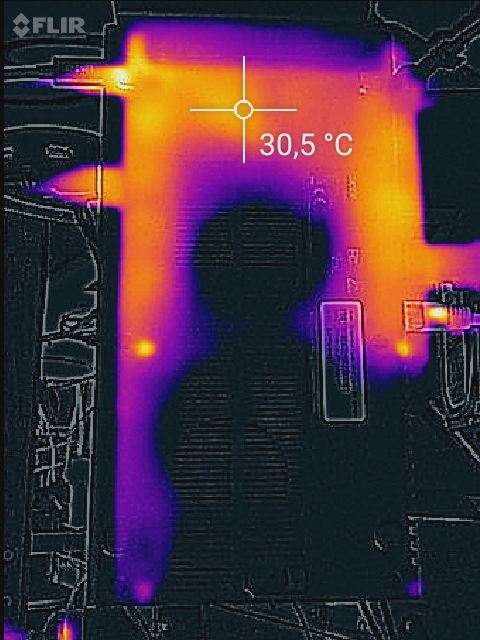

Heatmap Load @Gaming
Heatmap Load @Gaming

总结

Power up your device: Acer Graphics Dock with GTX 960M
Power up your device: Acer Graphics Dock with GTX 960M

  显卡外接器在我们所测试的所有游戏里提供了一块GTX 960M的性能(驱动为最新的ForceWare 372.70)。我们很好奇显卡外接器在其他搭载Thunderbolt 3接口的机器上会不会提供和在载有12瓦SoC芯片的宏碁TravelMate P658-M-59J7一样的性能。很快我们也会显卡外接器测试宏碁Switch 12S二合一笔记本以及戴尔搭载全新Kabylake处理器的XPS 13上的性能。

   不幸的是宏碁显卡外接器暂时还不能给设备提供旗舰级的画面表现。然而,它通过Thunderbolt 3接口提供给纤薄小型笔记本以及平板电脑的显示计算性能也很令人吃惊了。很多譬如宏碁Aspire Switch 12S平板电脑以及其他载有Thunderbolt 3接口的小型笔记本的用户并没有其他选择,他们紧凑小巧的设备并没有能放下一块独立显卡的空间。

  现在华硕和雷蛇的显卡外接器(ROG XG Station 2以及Core)在德国市场上还并没有开售,宏碁在这个市场是唯一的供应者。雷蛇Core显卡外接器在北美售价为500美元,但它是和一块显卡一起售卖的。所以有理由相信在德国市场上,雷蛇Core显卡外接器的售价会比华硕的显卡外接器高很多。除去更高的价格,雷蛇Core显卡外接器也保证了在更长寿命中提供更高的性能,因为当外接器里的显卡过时以后,用户可以随意更换。

  宏碁显卡外接器不仅仅是为了游戏玩家设计,它还提供了显著的图形计算性能以及多个有用的接口。

  宏碁显卡外接器带有三个USB 3.0接口,一个HDMI-in接口,以及两个DP接口。除此以外还有一个音频插孔和一个Gbit速率的有线LAN接口。所有的接口都可以通过一根将显卡外接器和设备连接的线连接到一台笔记本电脑,平板电脑或是一台二合一笔记本。目前,宏碁显卡外接器在亚马逊上的售价为309欧元(~2290人民币)。

  后期更新:宏碁显卡外接器兼容于所有搭载Thunderbolt 3接口的笔记本,这和雷蛇Core显卡外接器一样。我们计划将在将来测试更多机器。现在确认的测试机器只有搭载新KabyLake处理器的戴尔XPS 13以及宏碁Aspire Switch 12S平板电脑。

更新于2016年10月15日

Aspire Switch 12S
Aspire Switch 12S

 我们也测试了连接宏碁显卡外接器到一台搭载Core M处理器的设备上。搭载Core M5 6Y54(Skylake架构)的12.5英寸的Aspire Switch 12S平板电脑连接宏碁显卡外接器后的游戏体验很差,由于CPU性能过于低下,外接器所提供的显卡性能根本没办法达到GTX 960的级别。SoC系统芯片的运行速度也仅仅高于其最低频率,这样的性能对于很多游戏来说是不足的。

  那些想要让自己的设备在连接外接显卡器之后玩游戏的用户,最好不要使用Core M处理器的设备或者至少确保设备的CPU性能足够。后者在实际使用显卡外接器当中并不会受到任何影响。对于设备过热来说,将一个大型散热器垫在自己的平板电脑背面并不是一个解决的方法。

  .记:对于Intel新一代KabyLake架构的CPU而言,只有Core M3 7Y30(4.5瓦TDP)的命名还是Core M。制造商将更快的7Y54,7Y75定位到了i5家族以及i7家族。因此,消费者将很难一眼分清新设备到底是不是使用了性能较低的SoC芯片。

  .从结果来看,我们推荐搭载Thunderbolt 3的笔记本电脑或者二合一平板电脑使用显卡外接器的时候,设备至少要有一块15瓦以上的酷睿i系列处理器。



Pricecompare

Please share our article, every link counts!
> Notebookcheck中文版(NBC中国) > 评测 > 搭载GTX 960M的宏碁显卡坞简短测评
Sebastian Jentsch, 2016-11- 1 (Update: 2018-05-15)
