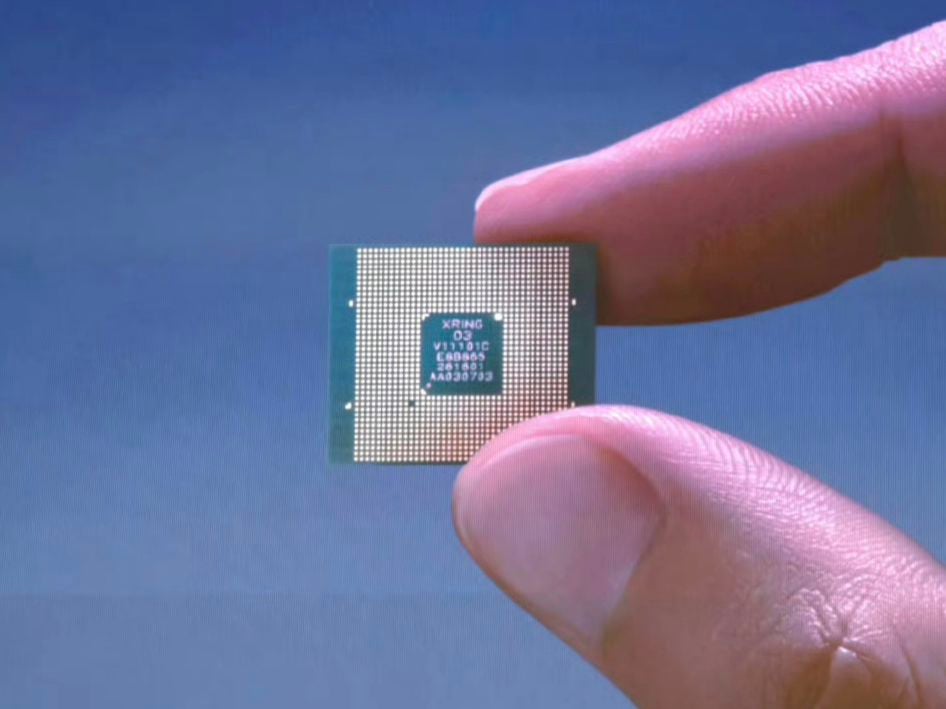

小米发布XRing O3，宣称其是安兔兔跑分超过500万的分数最高的智能手机SoC

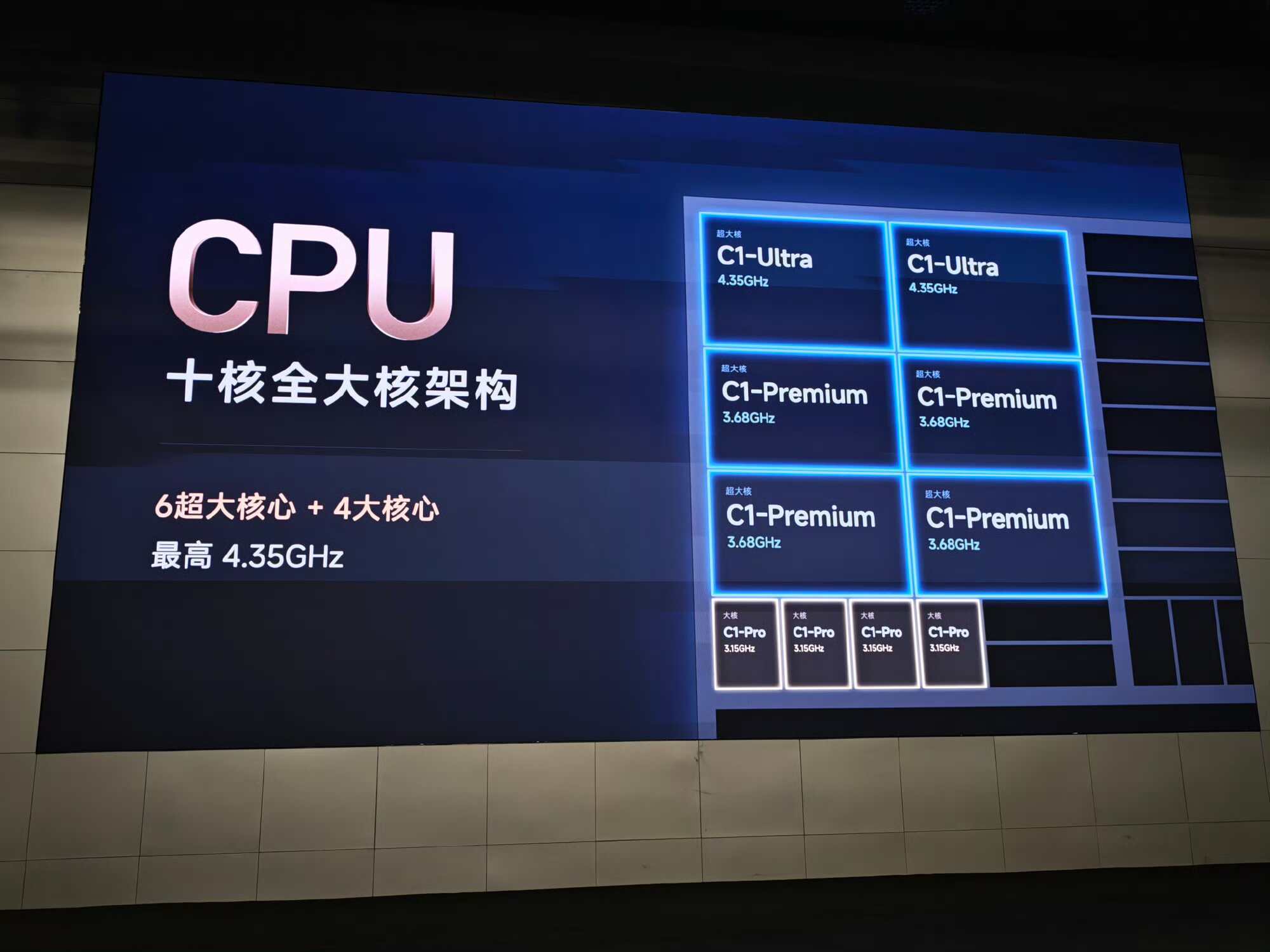

O3 芯片效仿近期旗舰智能手机芯片，摒弃了传统的 Arm Cortex-A5xx “Nano” 能效核心。 该 CPU 集群采用全大核设计，由两个最高主频达 4.35 GHz 的 C1-Ultra 核心、四个最高主频达 3.68 GHz 的 C1-Premium 核心以及四个最高主频达 3.15 GHz 的 C1-Pro 核心组成。 小米将两个 Ultra 核心和四个 Premium 核心归类为六个“超大”核心，将四个 Pro 核心归类为四个“大”核心。

该CPU架构包含12 MB专用L2缓存、16 MB共享L3缓存以及16 MB SLC，总计44 MB片上缓存。小米尚未详细说明各核心的L2缓存分配情况。 该CPU集群包含两个SME（可扩展矩阵扩展）单元。

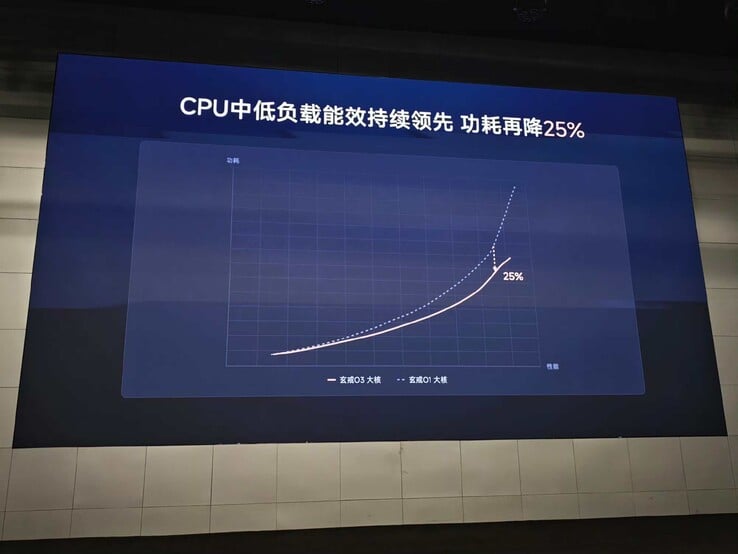

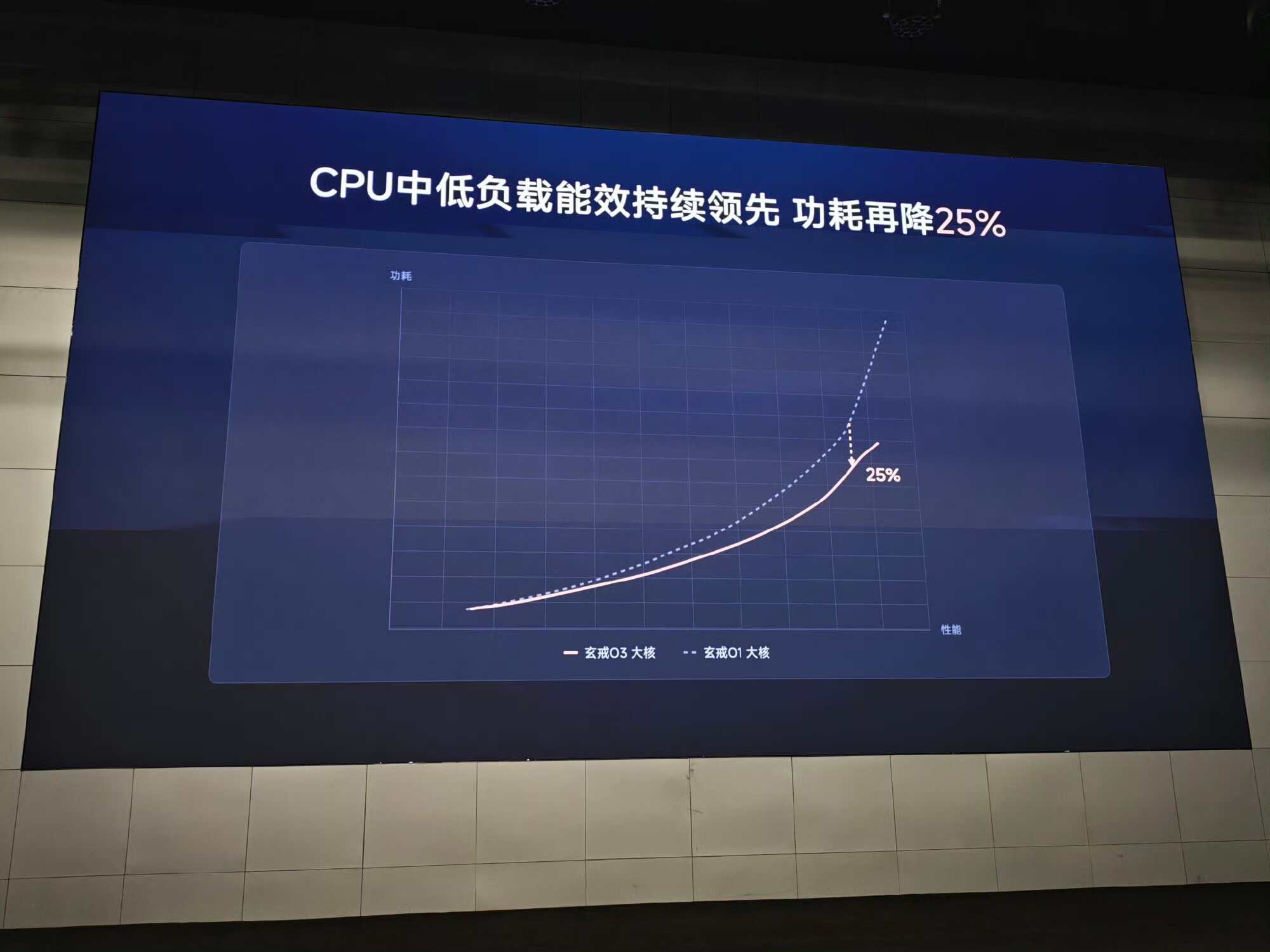

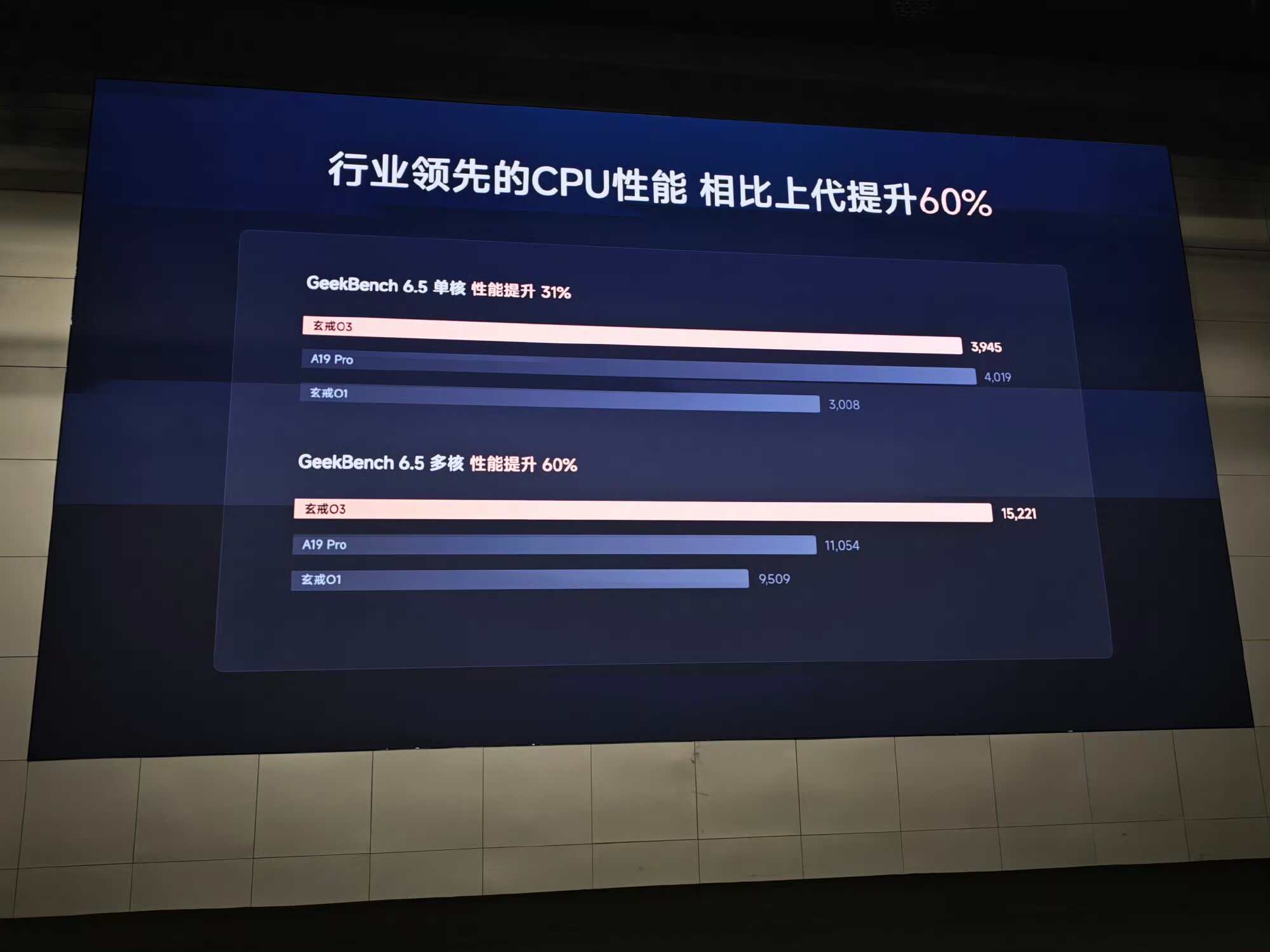

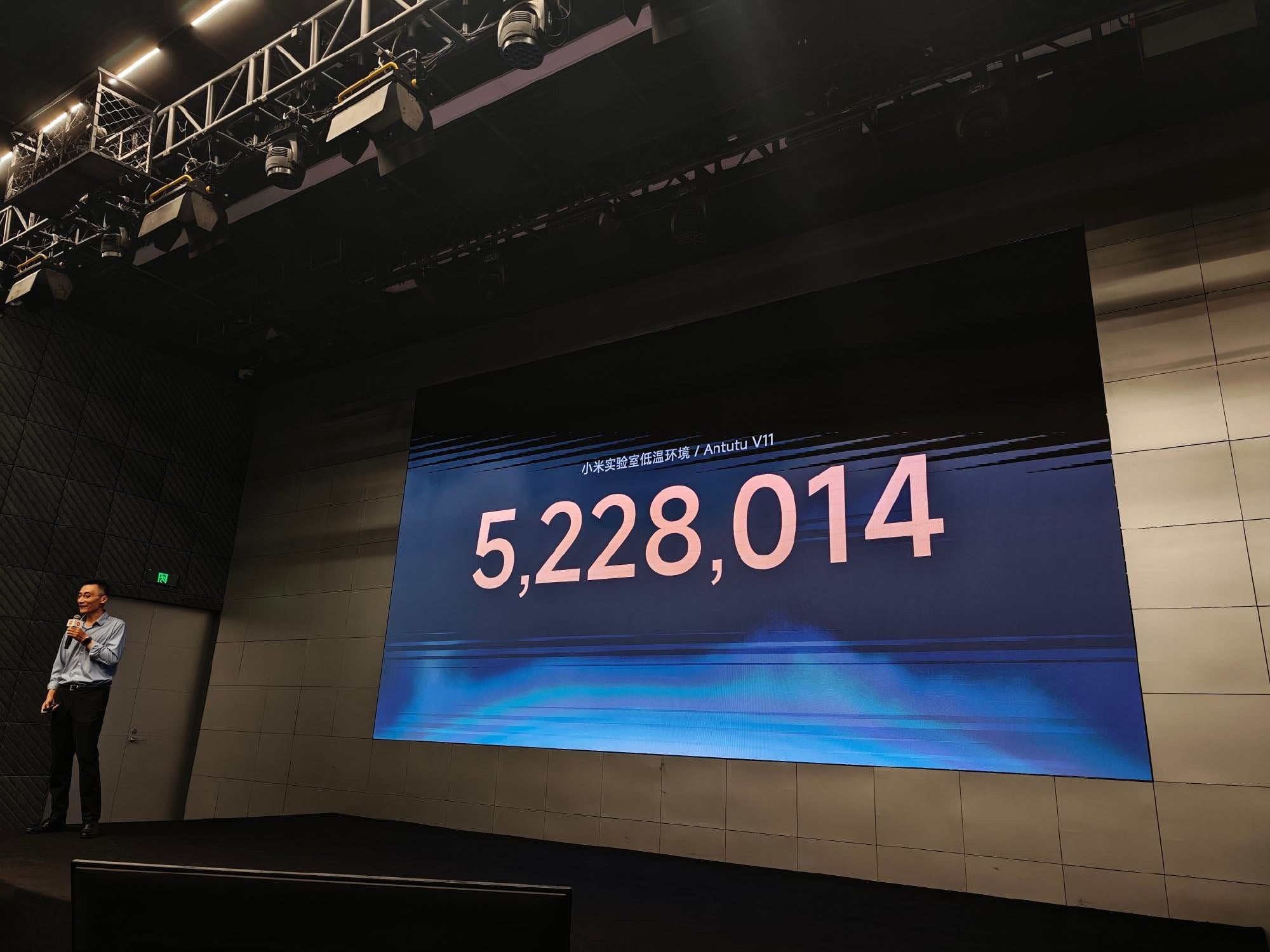

发布会上公布的性能数据包括Geekbench 6.5单核测试得分为3,945，多核测试得分为15,221。 小米表示，这些分数分别比上一代XRing O1高出31%和61%，并声称其多核测试成绩领跑移动SoC市场，在我们的基准测试中，该芯片的表现甚至超越了苹果M4。 小米称，在低至中等负载下，该芯片的功耗较上一代降低了多达25%。该芯片在安兔兔V11跑分中获得了5,228,014分。

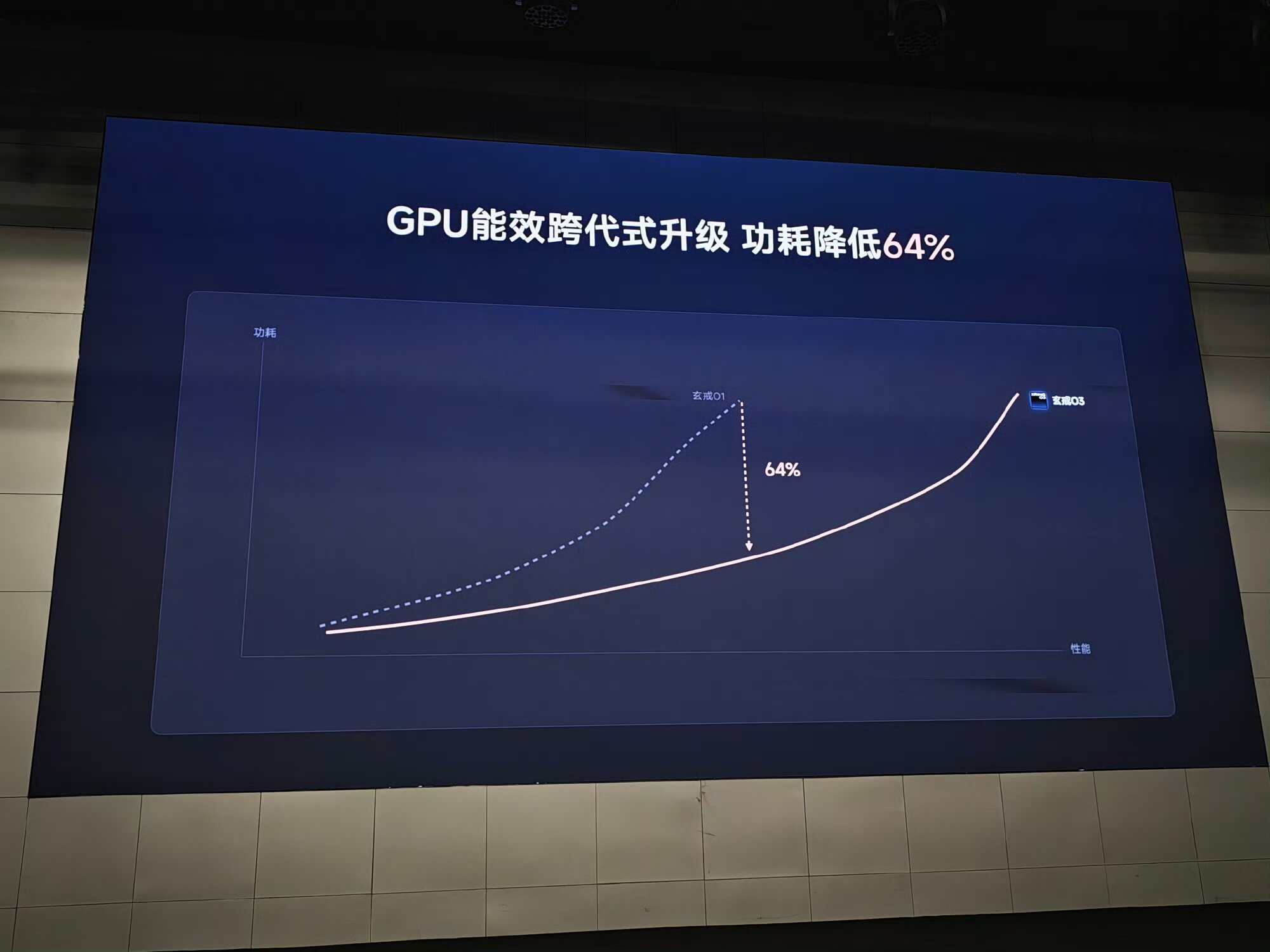

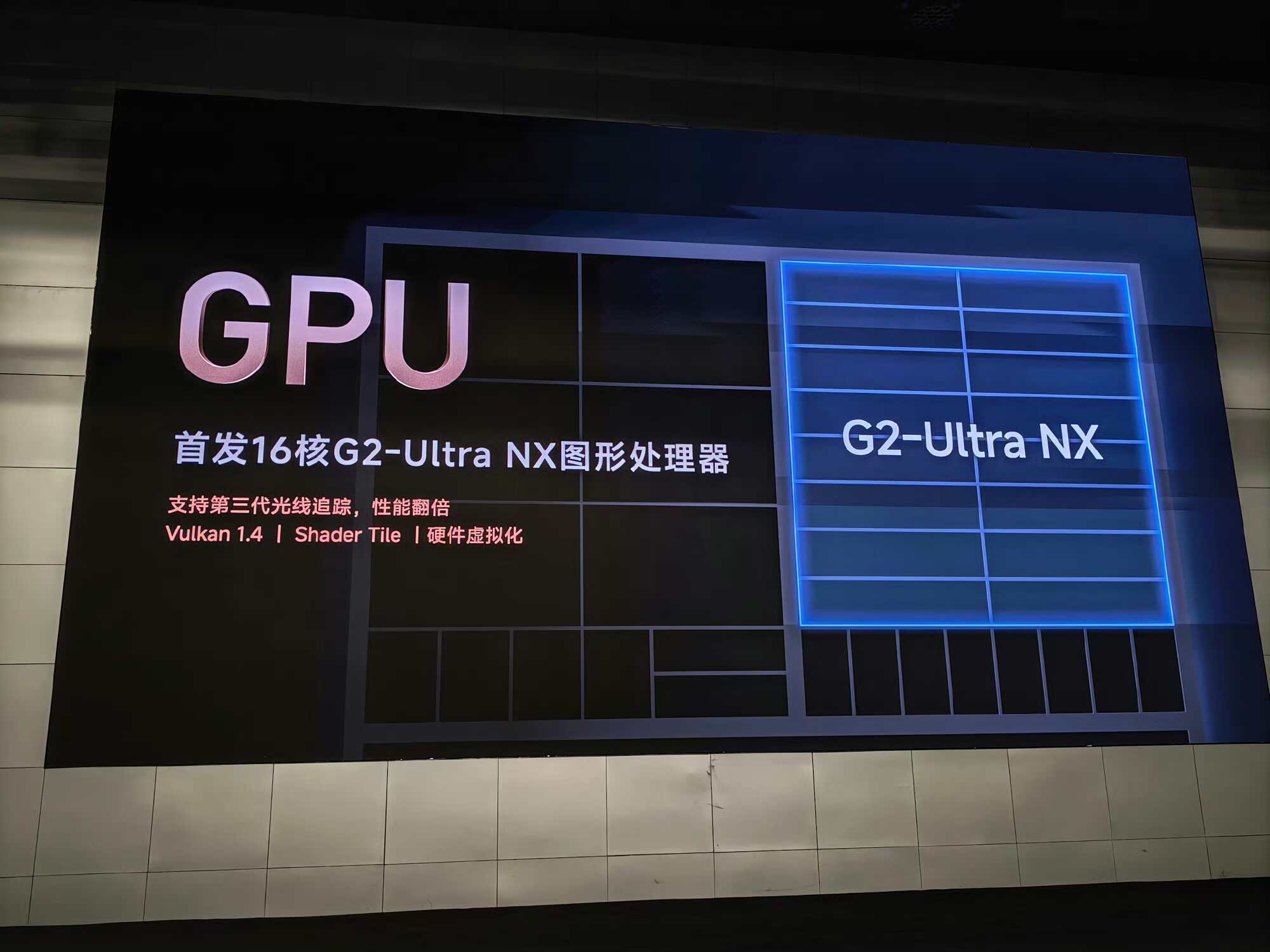

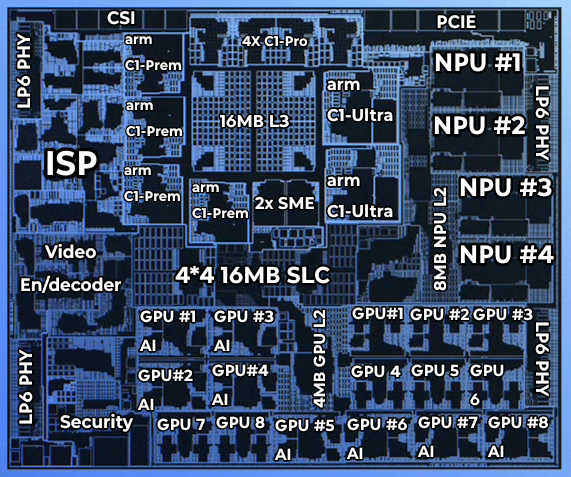

在图形处理方面，小米选用了尚未发布的Mali-G2 Ultra NX MC16。该GPU拥有16个计算单元（CUs）和4 MB的专用L2缓存。其中8个计算单元集成了专用的NX张量加速器，其余8个则未集成，这一区别在芯片截图中可见一斑。 小米表示，这款新GPU在功耗降低64%的同时，峰值性能可与O1持平。

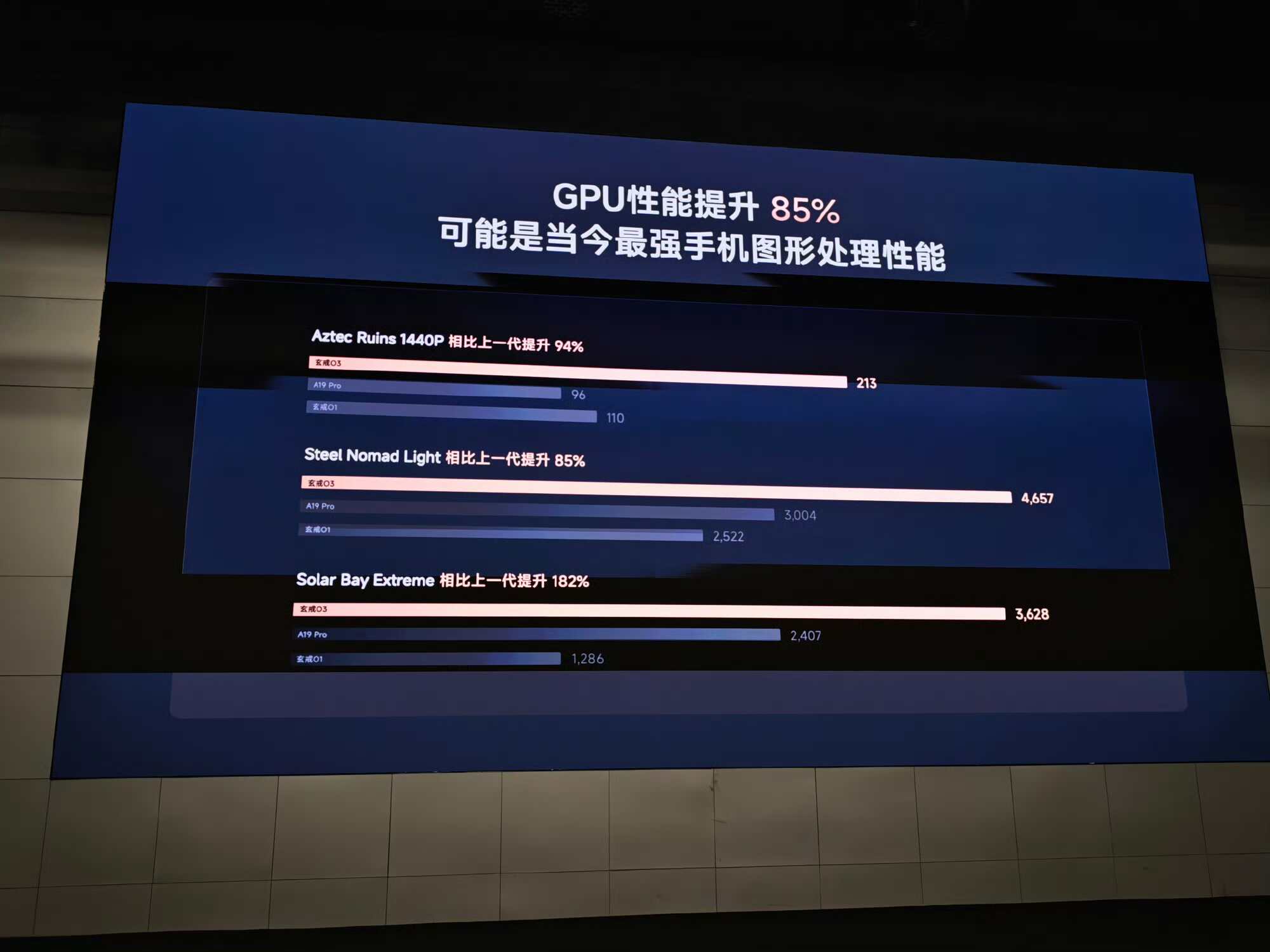

在Steel Nomad Lite测试中，该GPU得分4,567，较O1提升了85%。 在3DMark Solar Bay Extreme测试中，其得分为3,628，据小米称，这一成绩比O1高出182%，比竞争对手A19 Pro高出63%。

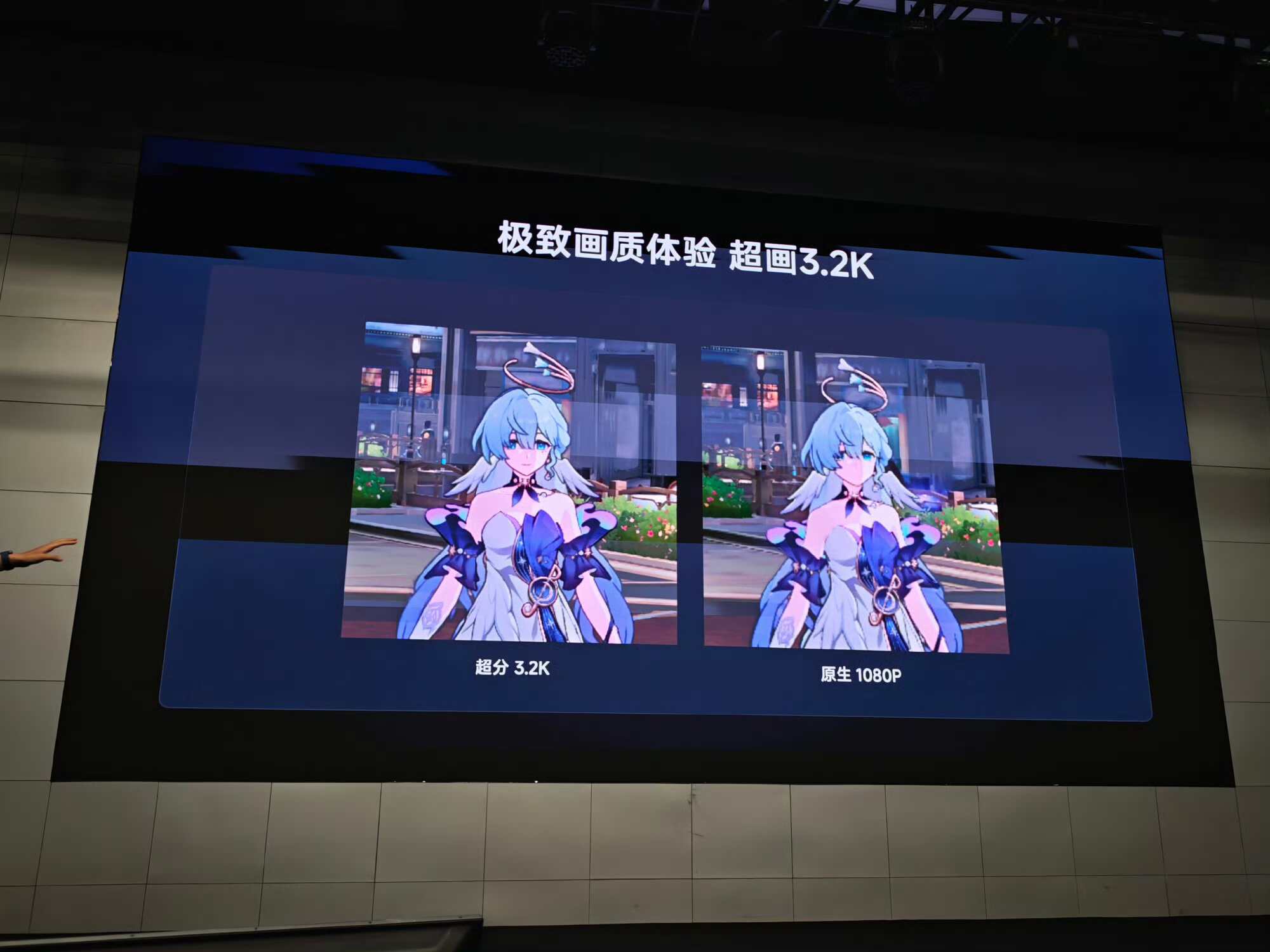

由于GPU现已集成专用神经核心，小米可在GPU内部直接进行画质增强和帧生成，无需将数据传输至系统级NPU。帧数据从着色器核心直接流向内部NX加速器，在后处理前完成空间和时间方向的AI画质增强。 由于图像数据始终未离开GPU缓存层次结构，这种内联执行方式省去了与主内存之间的往返传输，从而消除了带宽瓶颈并降低了帧延迟。小米声称，在540p渲染并升频至1080p时，其功耗比原生1080p渲染降低了20%。 该超分辨率技术还支持将1080p分辨率提升至3.4K，并将帧率从60 fps提升至120 fps。

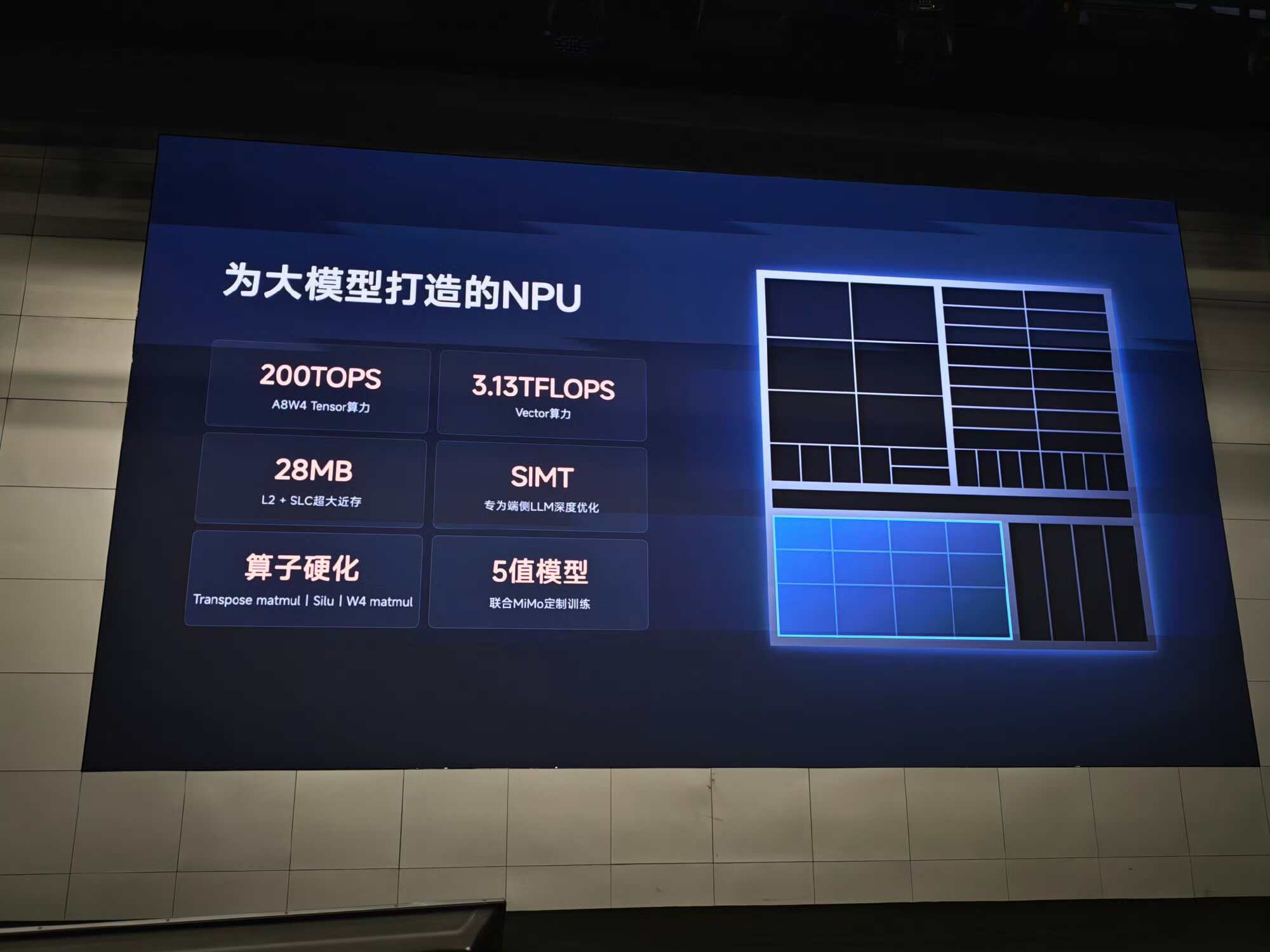

在设备端AI推理方面，专用的四核NPU在A8W4精度（INT8激活函数/INT4权重）下可提供200 TOPS的计算能力，以及3.13 TFLOPS的向量吞吐量。 该 NPU 采用针对转置矩阵乘法、SiLU 激活函数和 W4 矩阵乘法进行优化的 SIMT 架构。小米还与 MiMo 模型团队联合开发了五值量化模型，并针对 XRing NPU 进行了优化。

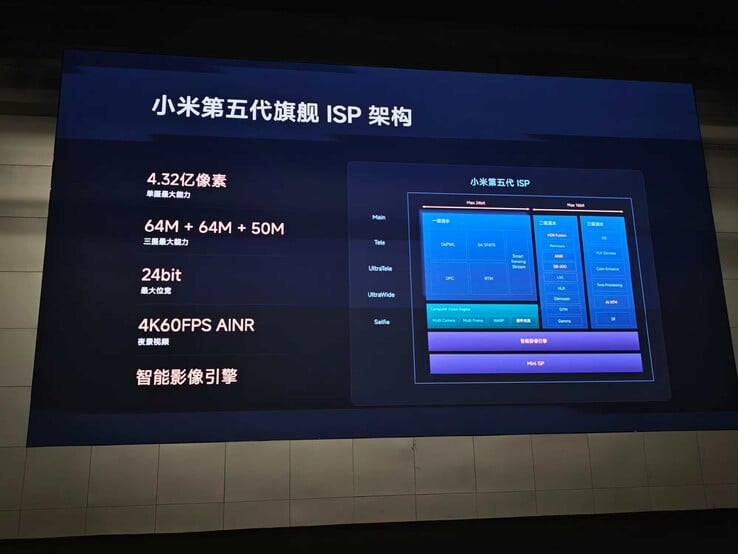

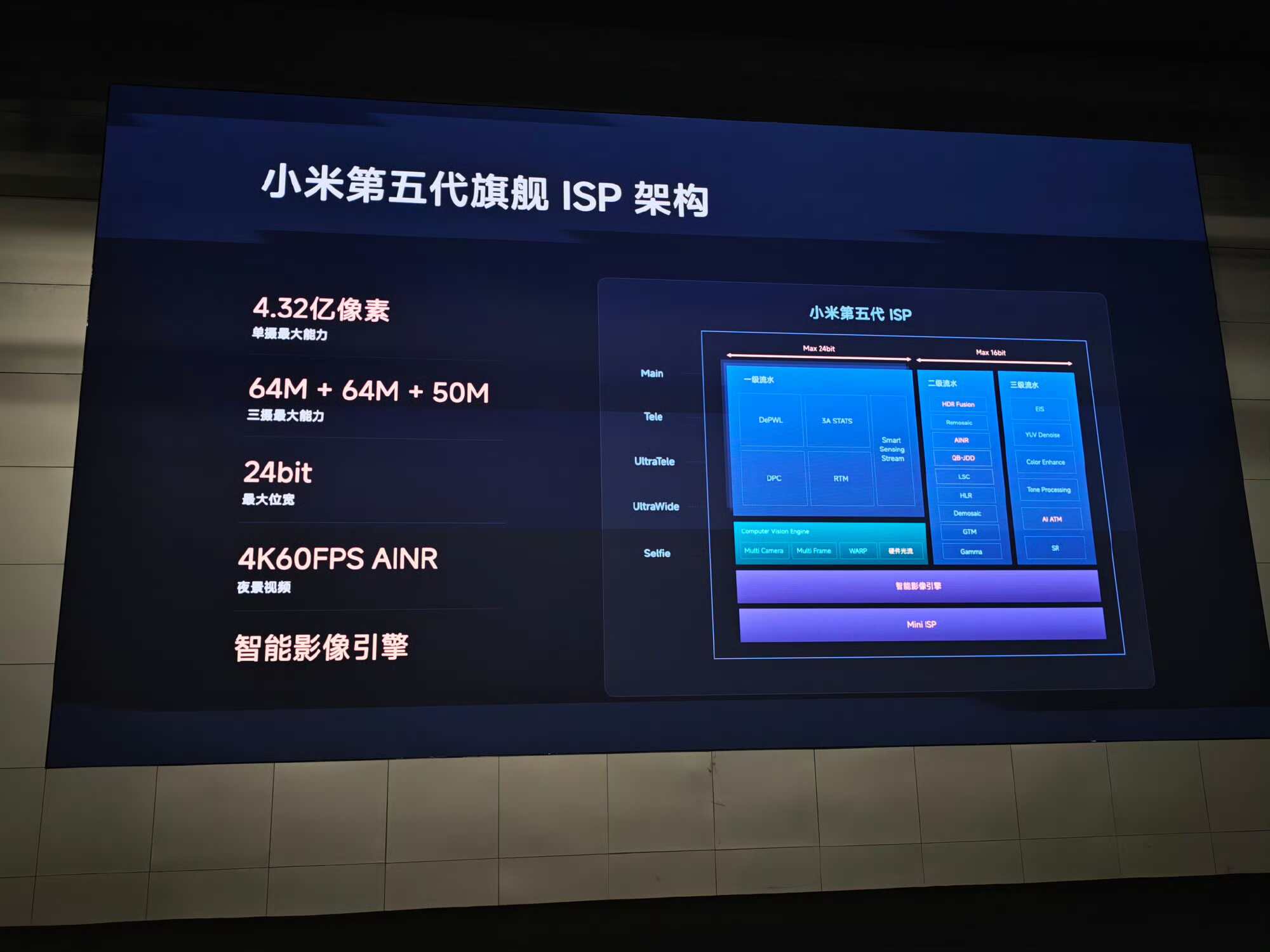

小米第五代旗舰级图像信号处理器（ISP）现支持单颗最高432 MP的传感器、64 MP + 64 MP + 50 MP的三摄组合，以及最高24位位深的图像处理管道。 它能够处理4K60 AI降噪夜景视频。该架构包含一个具备硬件光流功能的计算机视觉引擎、多摄像头和多帧处理功能，以及一个用于始终在线的摄像头任务的Mini ISP。

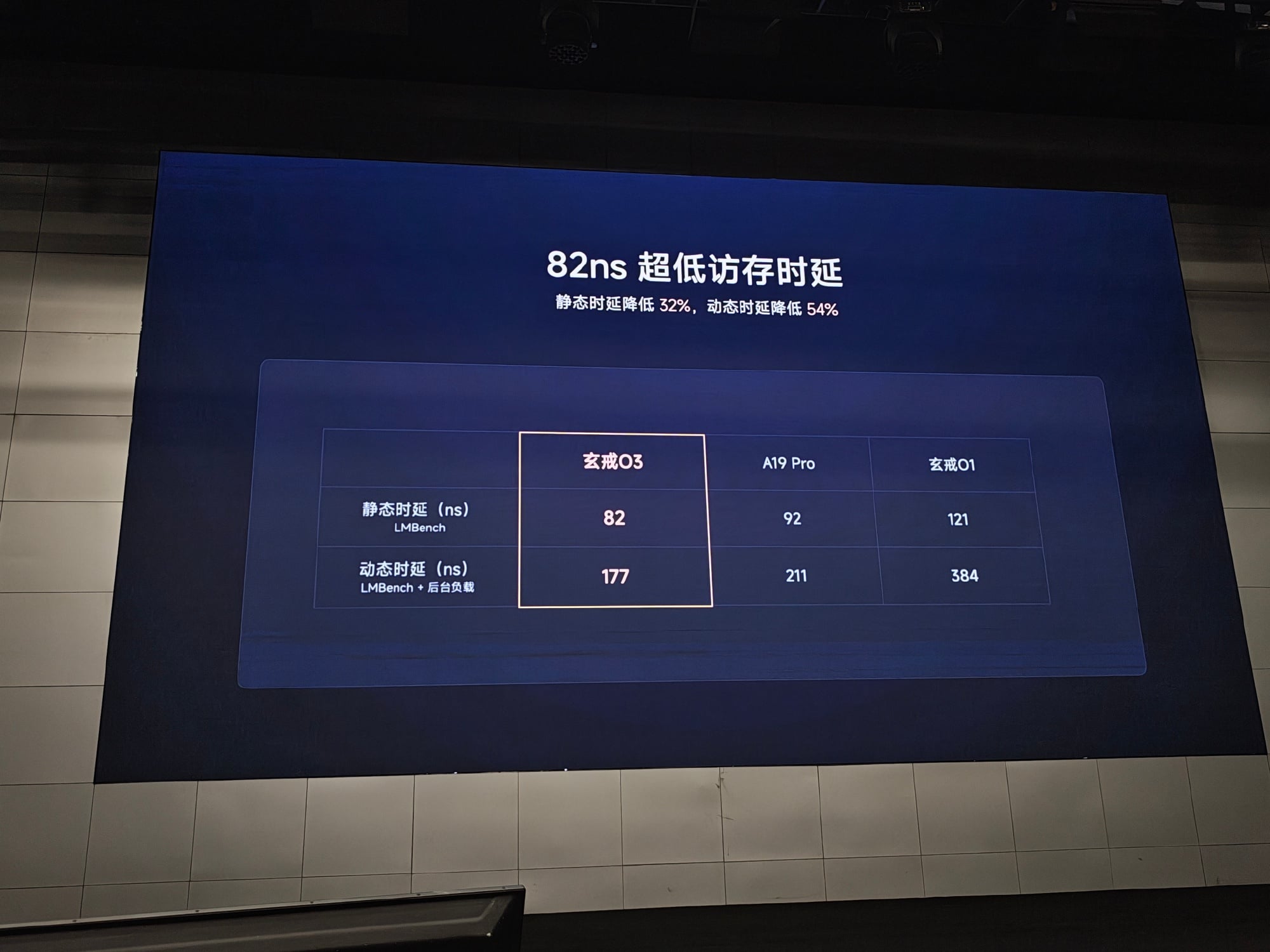

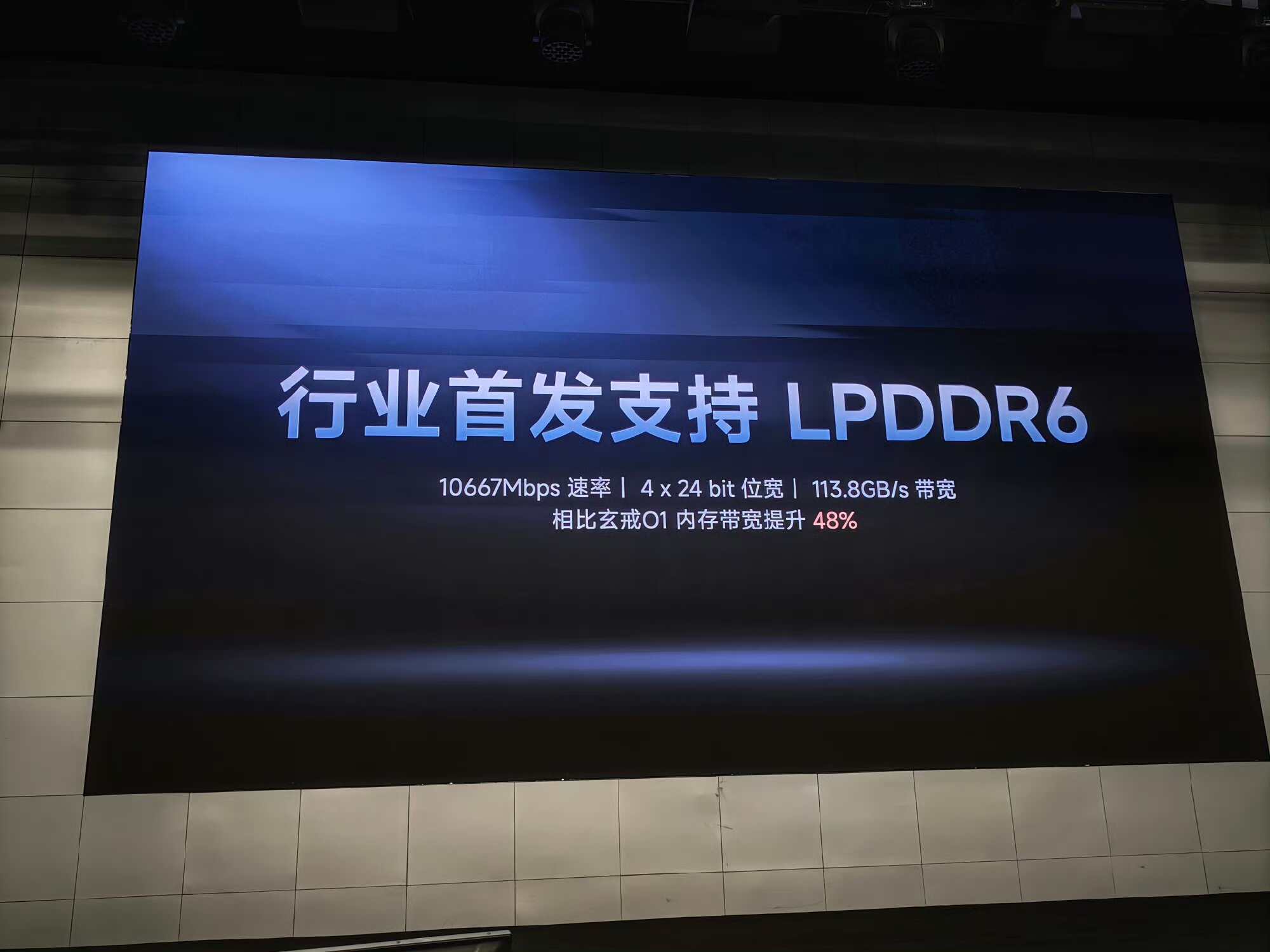

为避免 CPU、GPU 和 NPU 之间的带宽瓶颈，该 SoC 率先原生支持新一代 LPDDR6 内存，通过四个 24 位通道以 10,667 MT/s 的速率运行，提供高达 113.8 GB/s 的最大带宽。 小米称其内存访问延迟为 82 ns，这得益于其统一的融合总线、高级金属布线以及预取技术。该芯片还支持 H.266 硬件解码。

基于 RISC-V 的 XRing 安全内核负责可信执行，已通过 SM 系列加密和 CCRC EAL5+ 认证。该平台支持软硬件融合的负载调度，粒度可细化至 1 毫秒。
