一窥安克GaN充电器内部

YouTube博主Zerobrain目前发布了一段非常有趣的视频，展示了故障的安克充电器内部结构。这款充电器是一款典型的氮化镓（GaN）设备，配备两个支持USB Power Delivery的USB-C接口和一个USB-A接口。GaN充电器以体积特别小巧著称，但也因发热量较大而闻名。 Zerobrain最初是想拆解这款充电器，以查明其故障原因。在此过程中，他详细展示了充电器的内部结构，从而让我们得以一窥其构造。这些通常是无法看到的，且不应自行尝试，因为即使关闭电源的充电器仍可能携带危险的残余电压。

Zerobrain无法在视频中100%确定实际故障原因，但拆解过程本身提供了大量信息和图片，展示了此类现代充电器的内部构造。这些设备内部组件排列得极为紧密。正如Zerobrain所承认的，安克（Anker）做了充分的准备，并设计出了安全可靠的产品。 然而，维修难度较大，因为内部组件被牢固地粘合在位。这有助于防止因振动引发的问题。毕竟，绝不能因为某个部件移动或松动，就导致市电电压与 USB 电压发生接触。

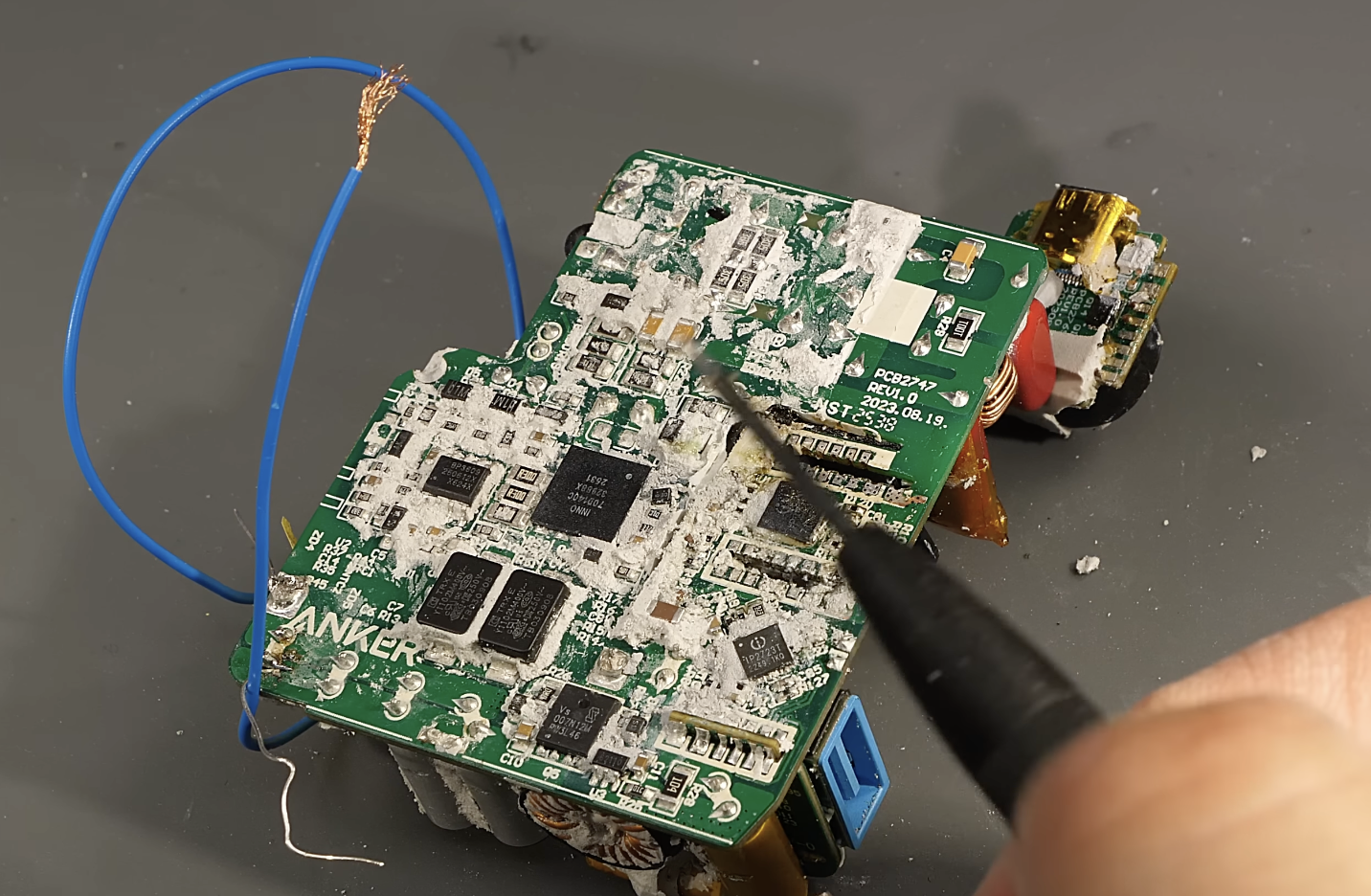

在这段约20分钟的视频中，他还成功揭开了充电器大部分电路板的面纱。这款充电器本身采用的是较早的设计。 电路板的生产日期为2023年9月，不过需要考虑到从电路板开发、安装到产品实际上市之间还存在一定的时间差。尽管他并未找到故障的确切原因，但仅是看到现代充电器内部结构的密集程度，本身就颇具趣味。
