任天堂 Switch 2 大规模泄密揭示 CPU/GPU 规格并模拟真实世界性能

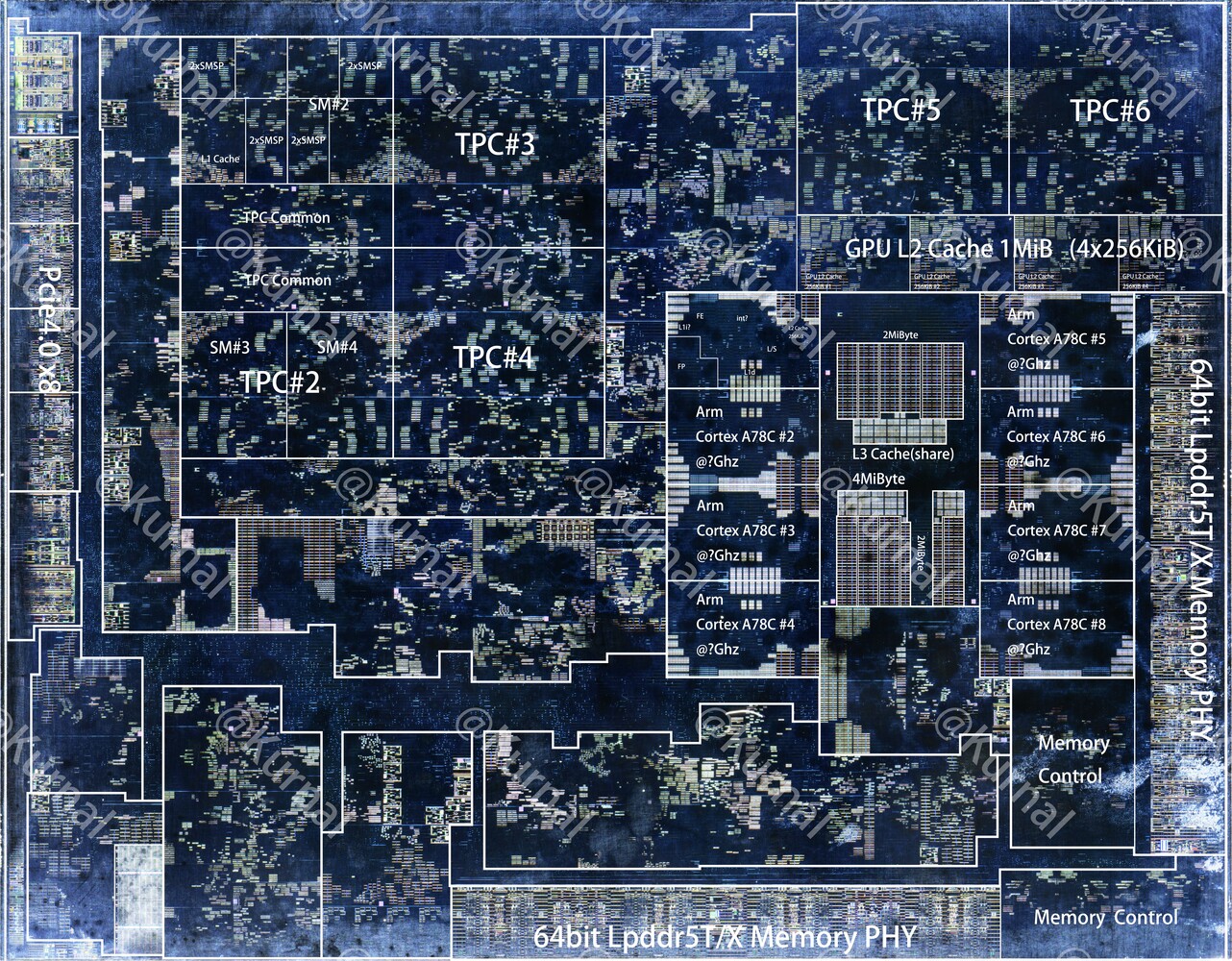

著名的 半导体拆解专家现在，他向我们展示了任天堂 Switch 2 的动力来源。我们有一张详细的芯片截图向我们展示了 Tegra T239 芯片的工作原理。它的芯片面积为 207平方毫米，几乎是原版 Nintendo Switch 上 Nvidia 芯片的两倍。与我们之前的报道相反，它并没有采用带有一个主要 Cortex-X1 内核的三簇 CPU。
相反，它有八个 Cortex-A78c 内核相互协同工作。它们的最大时钟速度目前尚不清楚。图形处理器采用 Nvidia Ampere SKU，拥有 1,536 个 CUDA 内核，分布在 6 个 TPC 上。它是在三星的 8N 节点上制造的，也就是用于制造 Ampere GPU 的节点。这就有效地推翻了之前关于 Switch 2 的 T239 是 5 纳米芯片缩水版的说法。

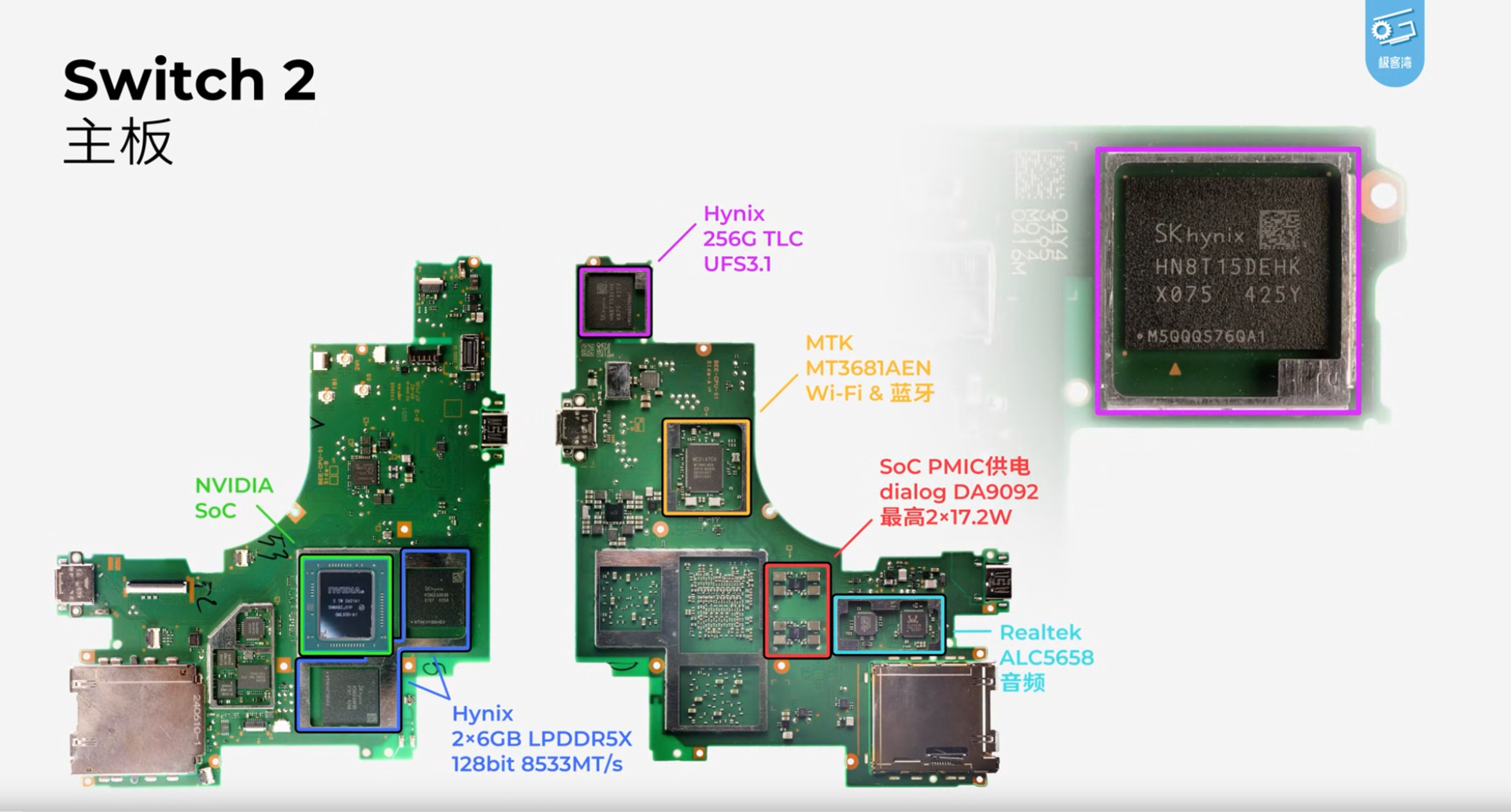

Geekerwan 还拆开了任天堂 Switch 2 的主板，揭示了其中的重要部分。首先，它配备了两个来自 SK Hynix 的 6 GB LPDDR5X-8,533 模块，但游戏机不会全速运行。其他组件包括 256 GB SK Hynix UFS 3.1 模块、联发科 Wi-Fi 天线和 RealTek 音频芯片。
鉴于 Switch 2 尚未问世，因此很难说它的实际性能如何。Geekerwan 试图通过对一台 GeForce RTX 2050笔记本 CPU 进行模拟，发现结果与之前观察到的性能数据一致。例如 赛博朋克 2077在 DLSS 性能模式下以 40 左右的 FPS 运行。

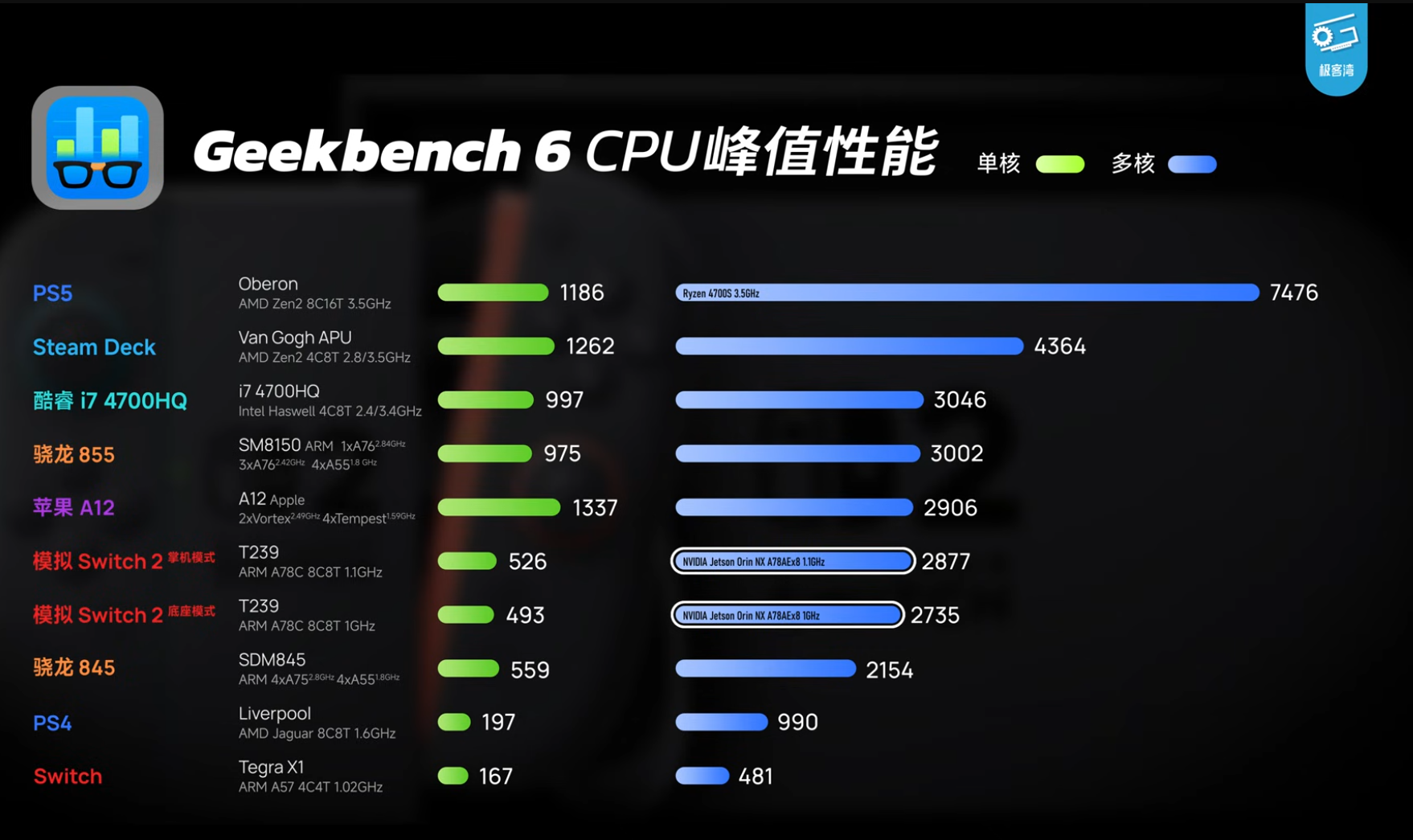

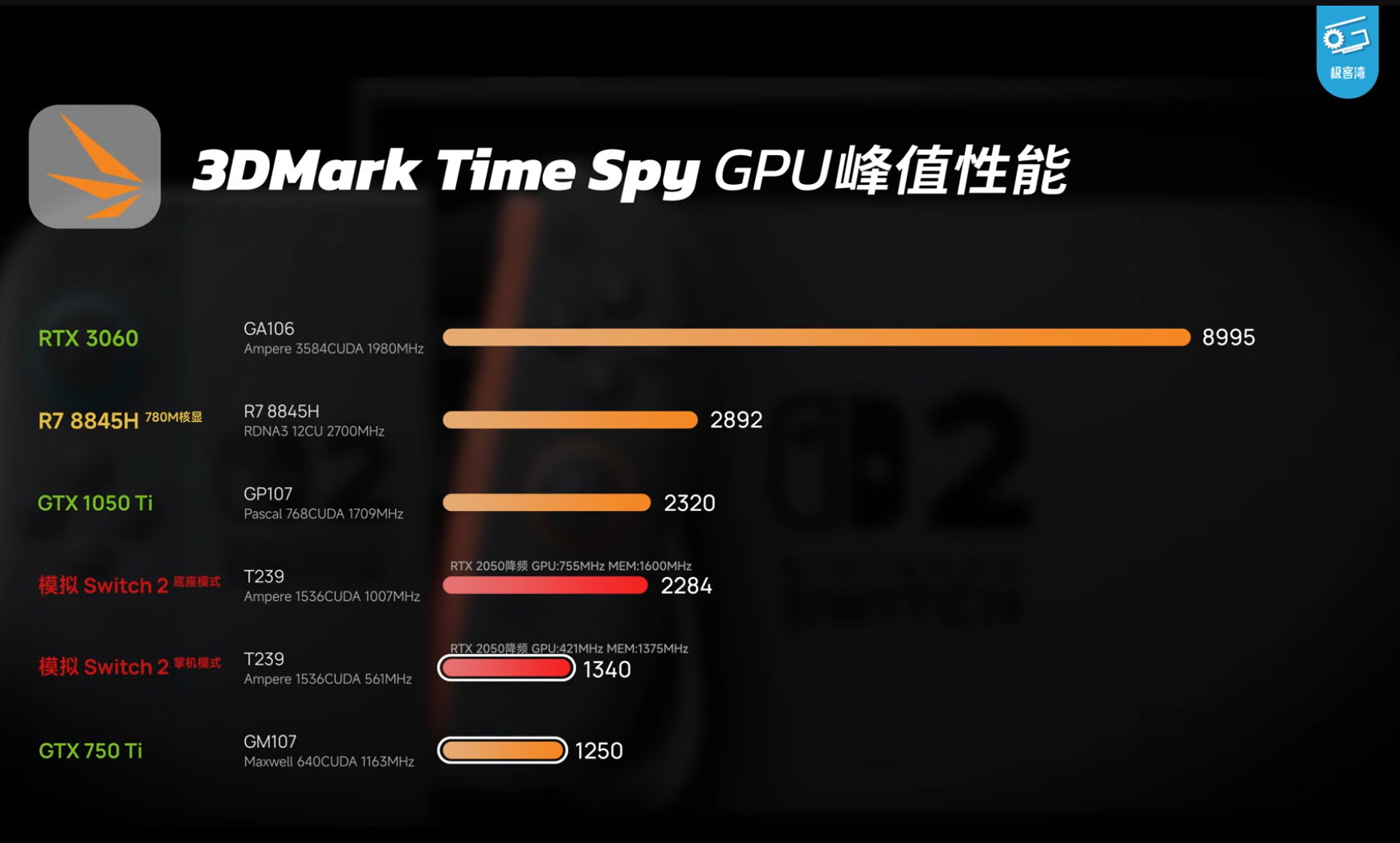

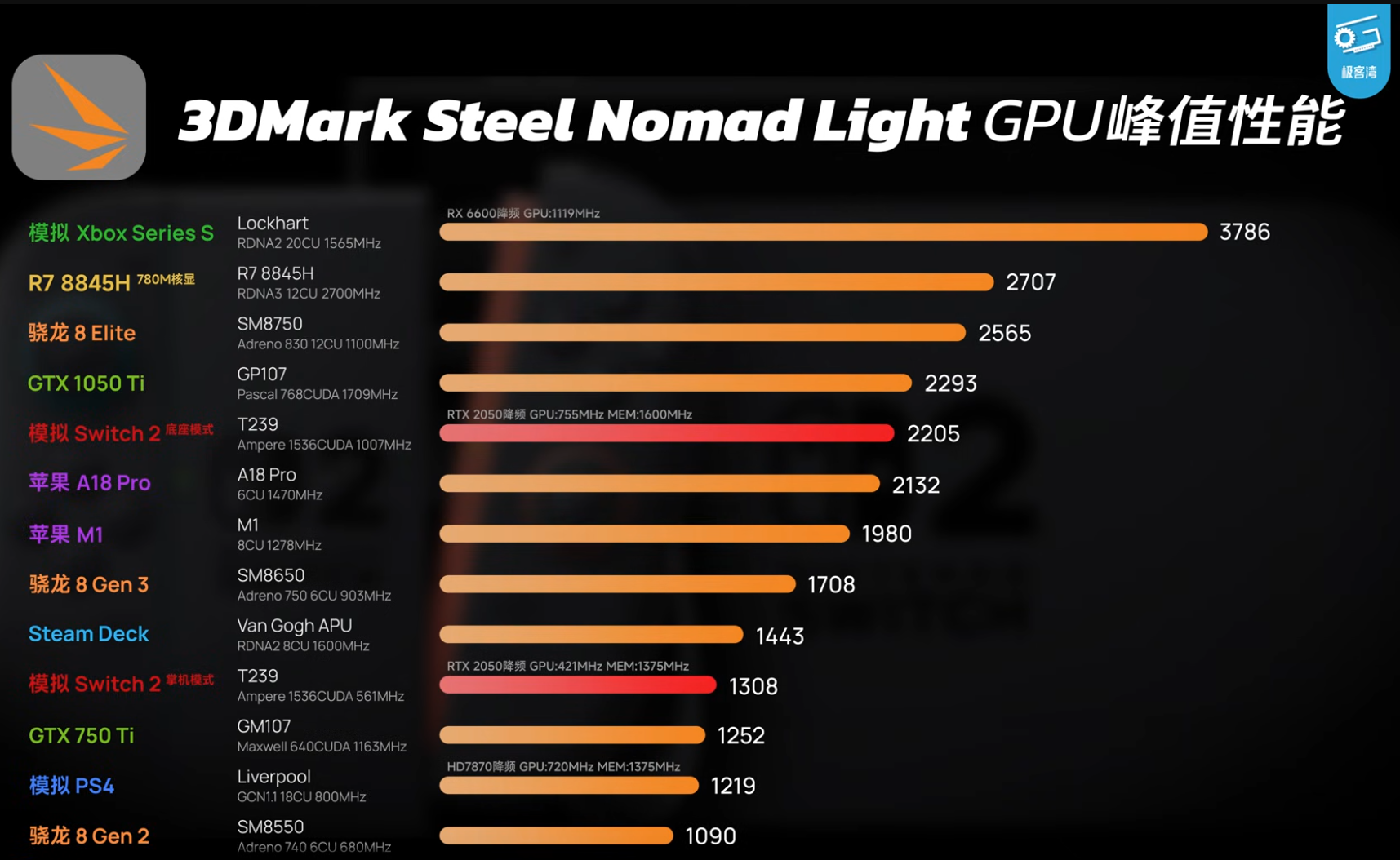

在合成基准测试中，任天堂 Switch 2 的 GPU 性能与过去的GeForce GTX 750 Ti 不相上下。在 CPU 方面，它与六代Apple A12 展开了较量。当然，这些测试是在完全不同的硬件上进行的，而不是真正的 Switch 2。
