最新泄露：英特尔 Nova Lake 显卡功耗吓人，496 W PL2 和 854 W PL4 已浮出水面
由于不断有新的消息和传言泄露，我们对英特尔下一代 Nova Lake 台式机 CPU 有了很多了解，包括预期的功耗限制。最近有报道称，在多核满载情况下 52 核 Nova Lake-S 旗舰处理器的功耗可能超过 700 W。.随后的报道称 英特尔 Nova Lake-S 芯片的 PL2 功耗限制也超过 400 W。.
泄密者 HXL 现在泄露了显示 Nova Lake-S PL1、PL2、PL3 和 PL4 功耗限制的表格。泄密者声称，表中的数据是针对双核心 Nova Lake-S K 系列 SKU 的，其最高功率为 52 核。

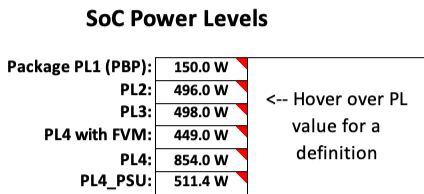

从泄露的功耗限制数据中可以立即看出，双核心英特尔 Nova Lake 台式机 CPU 的功耗要求相当高。PL1 为 150 W，PL2 为 496 W，PL3 为 498 W，PL4 为 854 W，高端英特尔酷睿 Ultra 400 CPU 看起来非常耗电。英特尔箭湖 酷睿至尊 9 285K例如，PL1 为 125 瓦，PL2 为 250 瓦。 酷睿 i9-14900K的 PL1 和 PL2 值与 Core Ultra 9 285K 相同。
不过，，泄密者 Jaykihn 反驳了 HXL 的说法。UNIKO's Hardware 也赞同这一说法。.更有趣的是，Jaykihn 声称这些数值并不是针对 52 核酷睿 Ultra 9 旗舰 CPU 的，而是针对 42 核酷睿 Ultra 7 Nova Lake SKU（拥有 14 个 P 核、24 个 E 核和 4 个 LP E 核）的。
换句话说，英特尔可能已经改变或降低了酷睿Ultra 7处理器的功耗限制，使其更符合我们对箭湖处理器的期望。
尽管如此，我们还需要几个月的时间才能听到有关下一代英特尔 CPU 的正式消息。因此，对于泄露的 Nova Lake 规格（包括功耗限制），请务必谨慎对待。
资料来源
X 上的 HXL, 预告图片来源：英特尔，Mohamed_hassan on Pixabay
