CD收藏界正面临一场奇怪的“流行病”——光盘会莫名其妙地开裂甚至碎裂

CD和DVD原本就容易因“比特腐烂”和“激光腐烂”等问题而导致长期数据丢失。如今，光盘收藏者又面临另一项潜在威胁：某些光盘在接触特定清洁化学品或储存材料散发的烟雾后，可能会发生物理性开裂或碎裂。

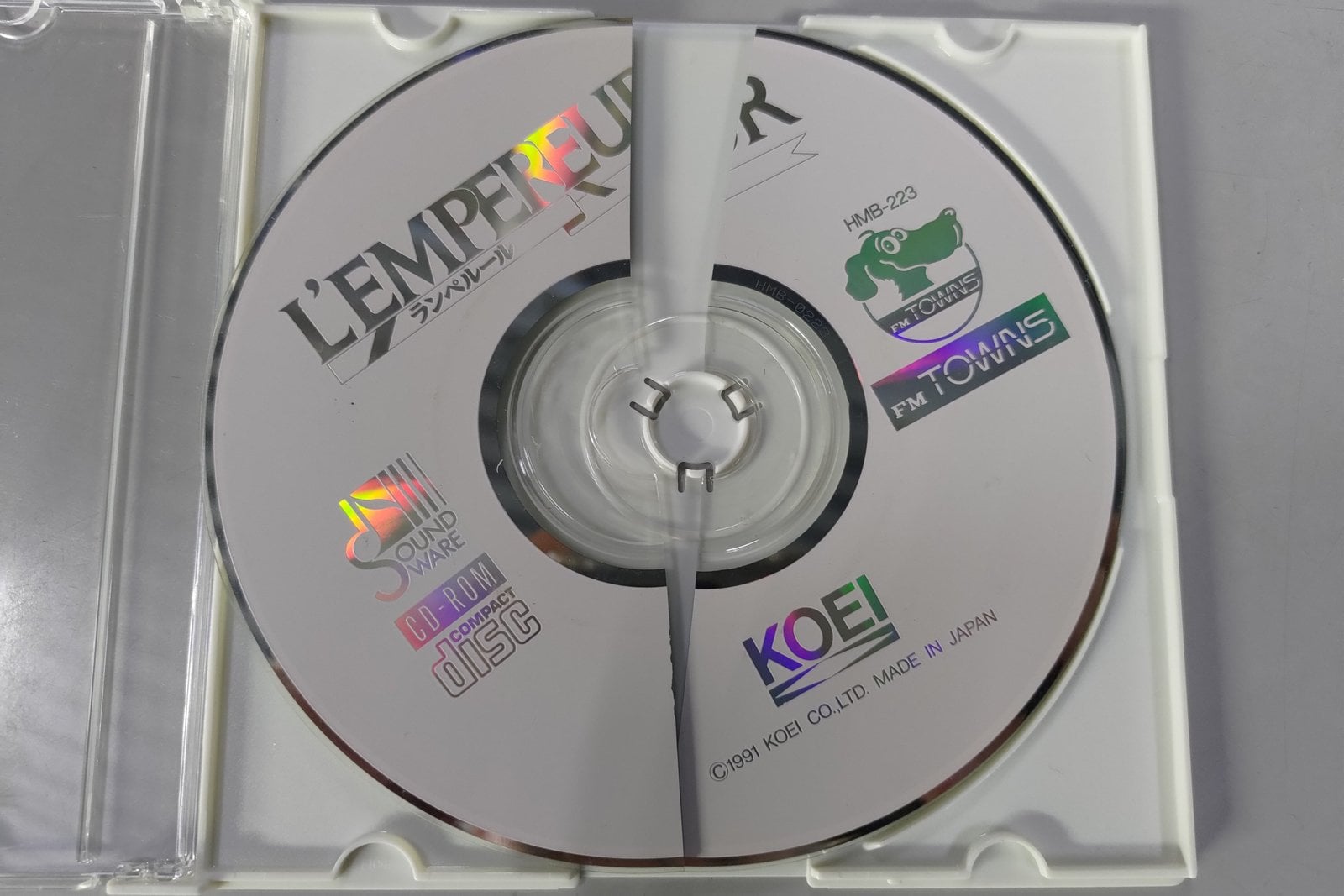

最近，X平台上的众多光盘收藏家分享了CD裂开或碎裂的照片——尽管这些光盘表面没有明显的物理损伤迹象——这一问题因此引起了更广泛的关注。根据讨论，这些故障可能是由聚碳酸酯基材（即构成CD主体的塑料层）的劣化引起的。

在其中一例中，一位收藏者表示，一张CD在轻柔清洁和抛光时发生了断裂。该损坏被归因于稀释的清洁溶液导致聚碳酸酯发生化学开裂。这并非单纯因老化而导致的劣化，而是化学物质可能逐渐削弱了塑料的强度，最终导致其突然断裂。

另一例更为严重的案例似乎有不同的原因。 一张存放在泡沫衬垫保护盒中的CD被发现已碎成多块。根据用户的解释，某些类型的聚氨酯泡沫会随时间推移释放含氨化合物。在密封的保护盒内，这些物质会积聚，并可能导致光盘的聚碳酸酯基材变弱、产生网状裂纹或开裂。

损坏的确切原因尚不明确。目前报告的解释主要基于观察而非受控测试，因此断言清洁产品或泡沫衬垫必定是此类所有案例的罪魁祸首还为时过早。尽管如此，其背后的化学原理是合理的。 某些强腐蚀性溶剂（包括丙酮和苯）会损坏聚碳酸酯，而在某些条件下，长期接触腐蚀性较弱的化学物质也可能导致开裂。

CD可能特别容易受到此类损坏，因为它们仅由单层聚碳酸酯构成。DVD则采用两层聚碳酸酯通过粘合剂粘合而成，因此不太容易受到上述案例中描述的这种特定基材损坏。

无论如何，这为实体光盘介质本已面临的诸多威胁又增添了一项新问题。 CD和DVD还可能遭受“比特腐烂”和“激光腐烂”的困扰，即反射层因氧化、污染物或紫外线照射而退化。此外，DVD的两层聚碳酸酯之间的粘合剂还可能发生剥离。

最近的这些案例对收藏老游戏、软件、音乐及其他数字档案的收藏家而言尤为重要。 光盘通常会被作为备份或历史记录保存数十年，但其物理耐久性并不能保证数据能够无限期地保持可访问状态。因此，对于长期保存而言，最安全的方法是不要仅依赖单张光盘。请务必记得备份！
