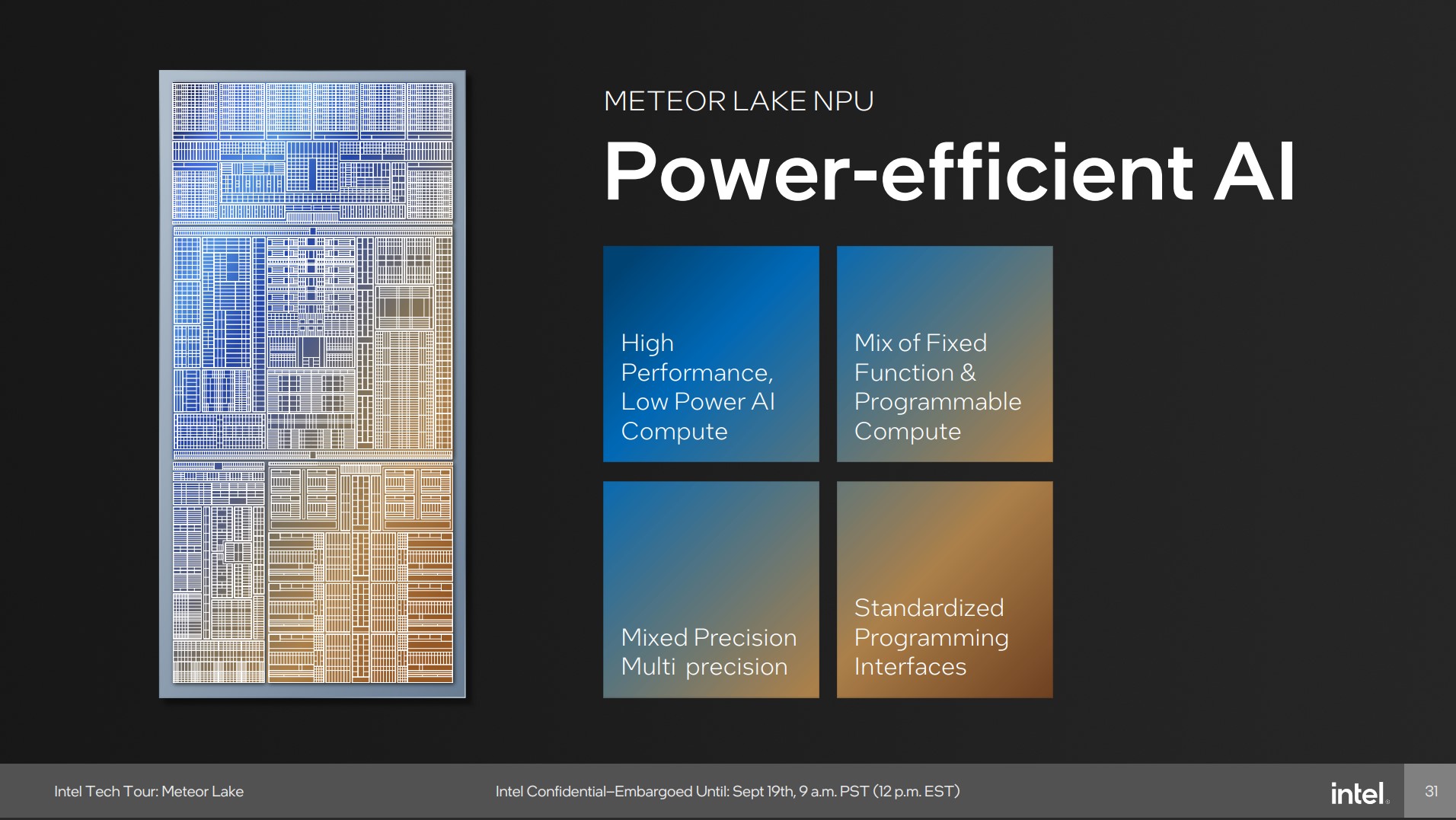

英特尔拉开帷幕，详细介绍了其下一个 CPU 平台 Meteor Lake。它有许多新特性，包括构建 CPU 的新方法、英特尔 4 处理器和高效特性。Meteor Lake 为人工智能任务集成了一个 NPU，并大大改进了集成 GPU。

Benjamin Herzig, Published 09/19/2023 🇺🇸 🇩🇪 ...

Intel Launch Meteor Lake

在过去的五年里，英特尔不得不目睹竞争对手抢走曾经是 CPU 市场领头羊的风头。先是 AMD 发布了 Ryzen 系列处理器，威胁到英特尔在 x86 市场的主导地位。随后，英特尔的老客户Apple 倒戈，为 Mac 电脑发布了自己的基于 ARM 的 M 系列处理器，该处理器在效率方面至今仍是标杆。

竞争中的许多胜利都是由于英特尔公司自己的代工厂，这个曾经是英特尔称霸的原因，突然变成了一个弱点。英特尔在转向 14 纳米工艺时就已经遇到了问题，而随后的 10 纳米工艺（英特尔仍将 Raptor Lake 用作 "英特尔 7"）又迟了好几年才问世。在这段时间里，尤其是台湾代工厂台积电让英特尔黯然失色，因为台积电与英特尔不同，在早期就成功押注了EUV光刻技术。

英特尔流星湖打破传统

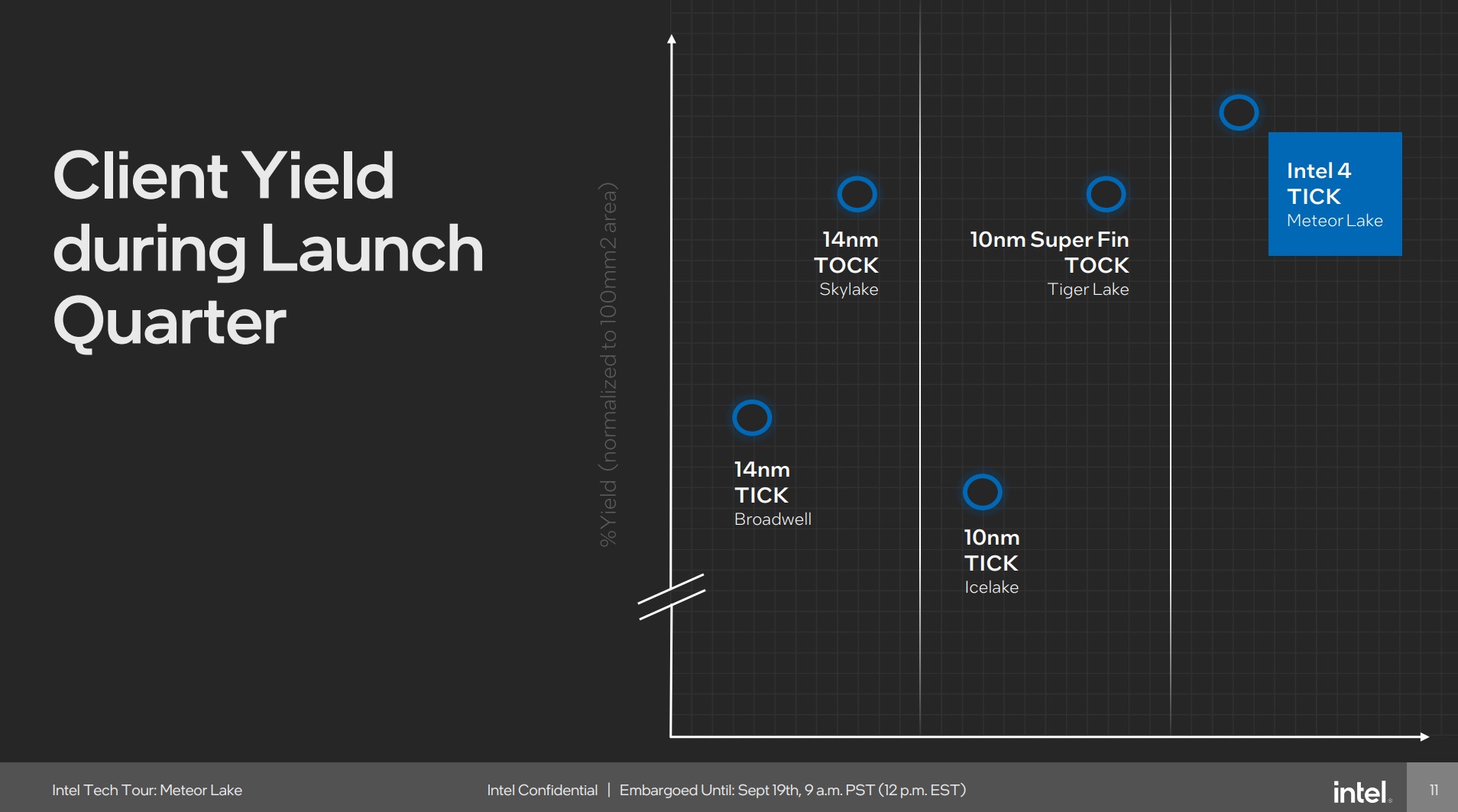

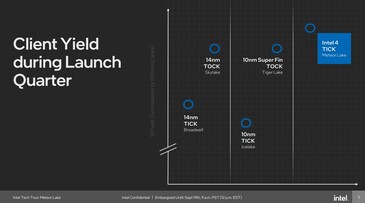

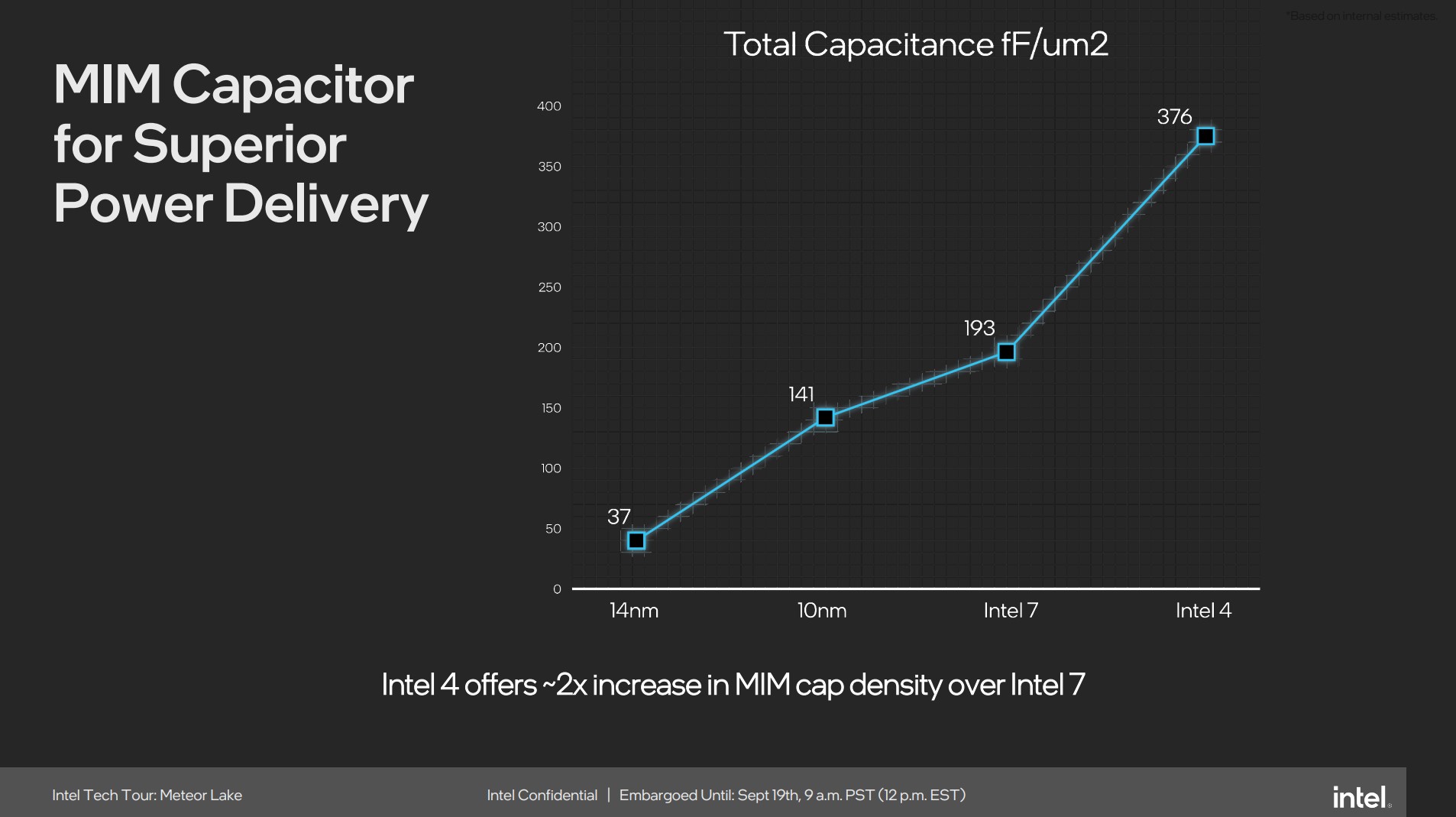

从这个意义上说，即将推出的 CPU 平台 Meteor Lake（将以 Core Ultra 的名义上市）对英特尔来说是一次重大变革。它既是首个使用新 "英特尔 4 "工艺（英特尔首个基于 EUV 的工艺）的平台，也是英特尔首个使用另一家代工厂（即台积电）制造 SoC 部件的平台。

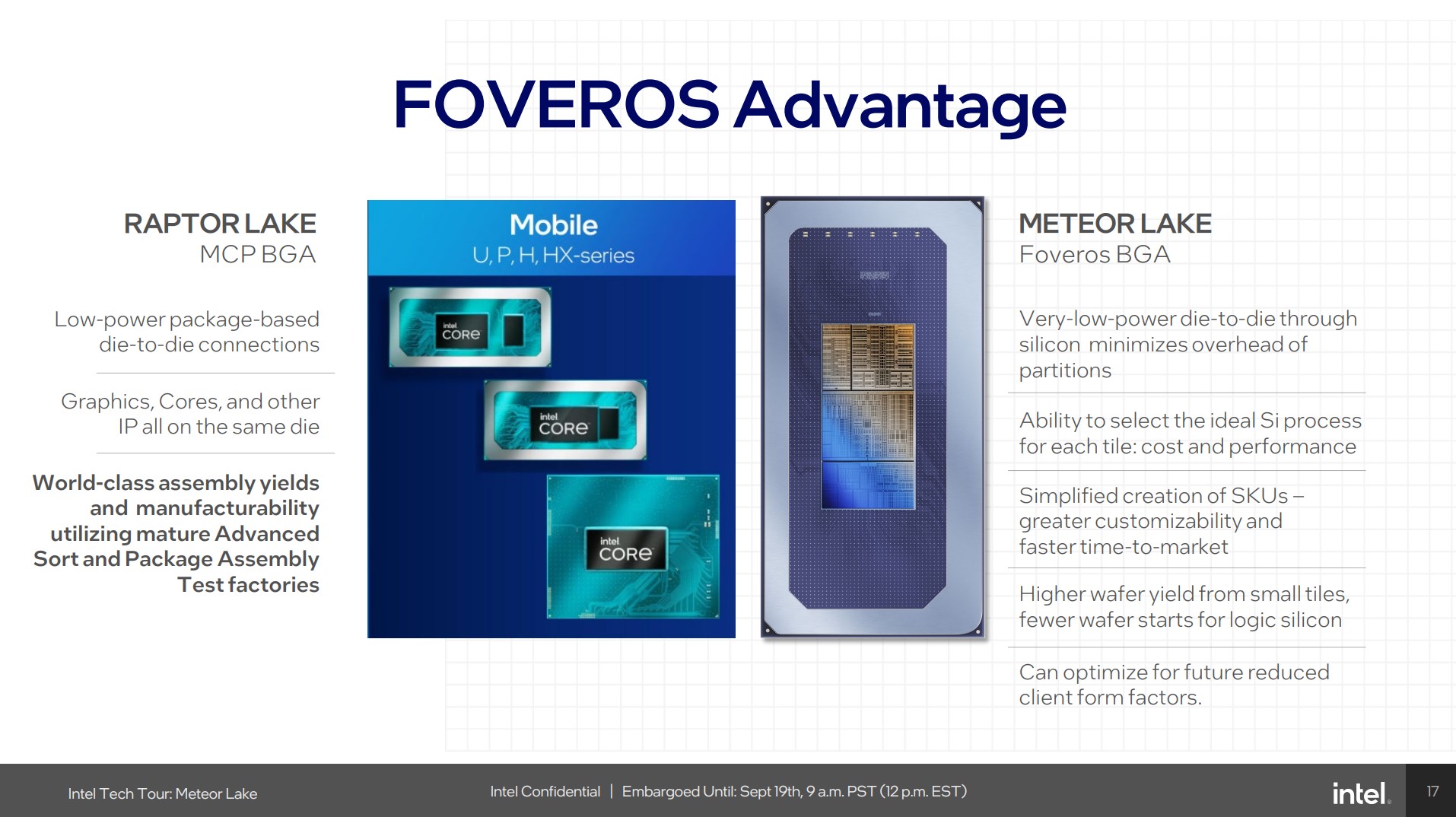

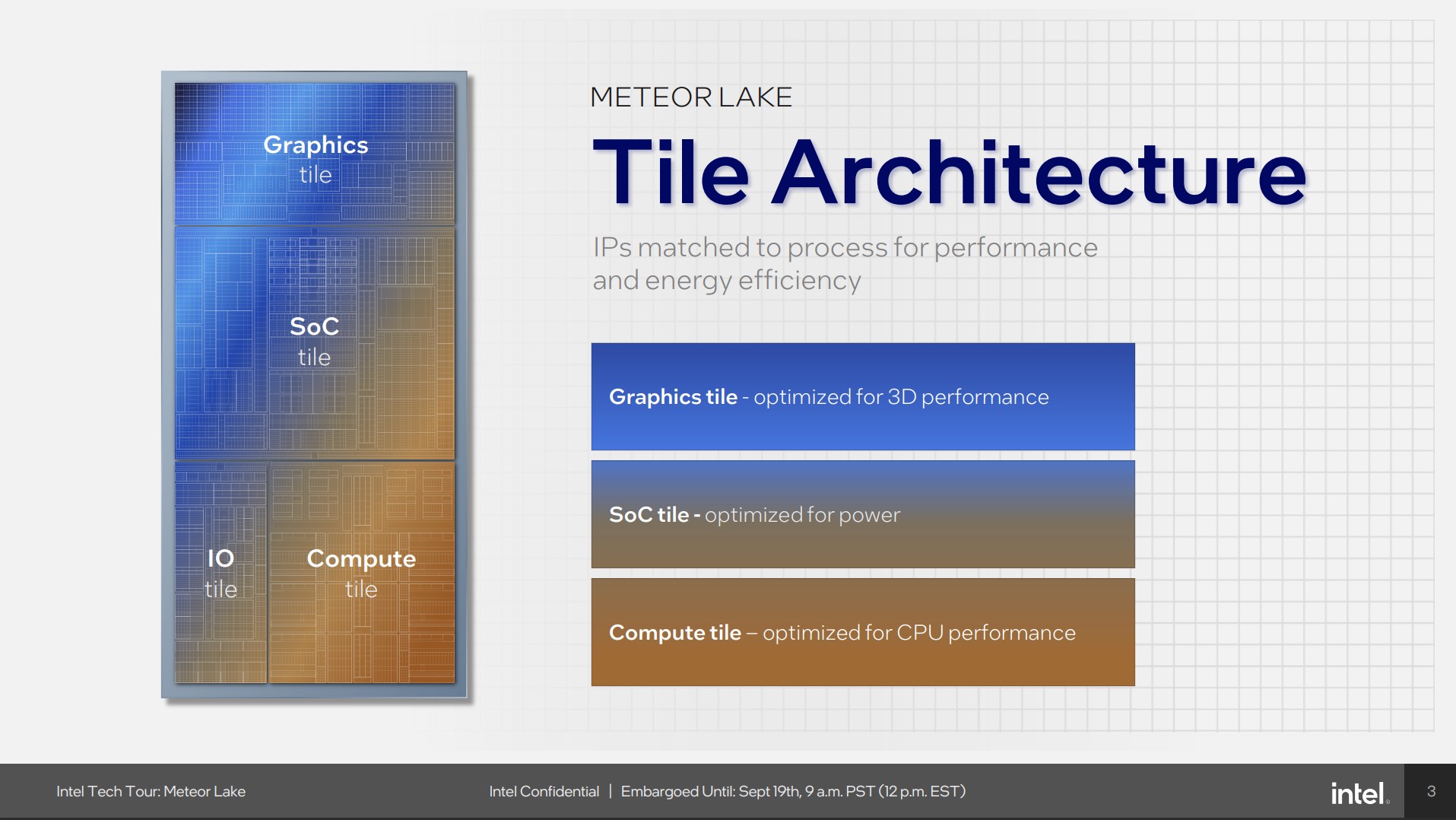

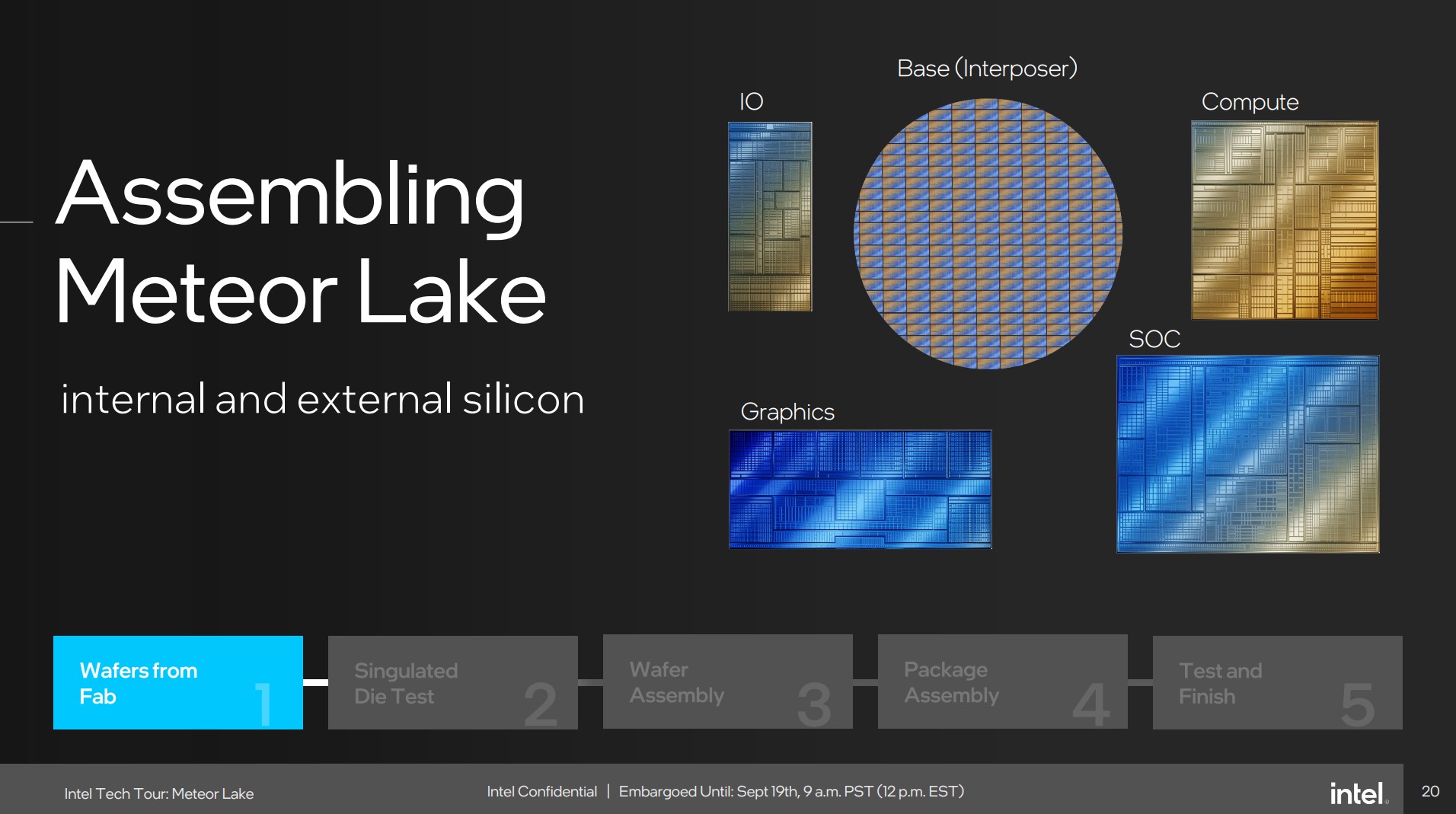

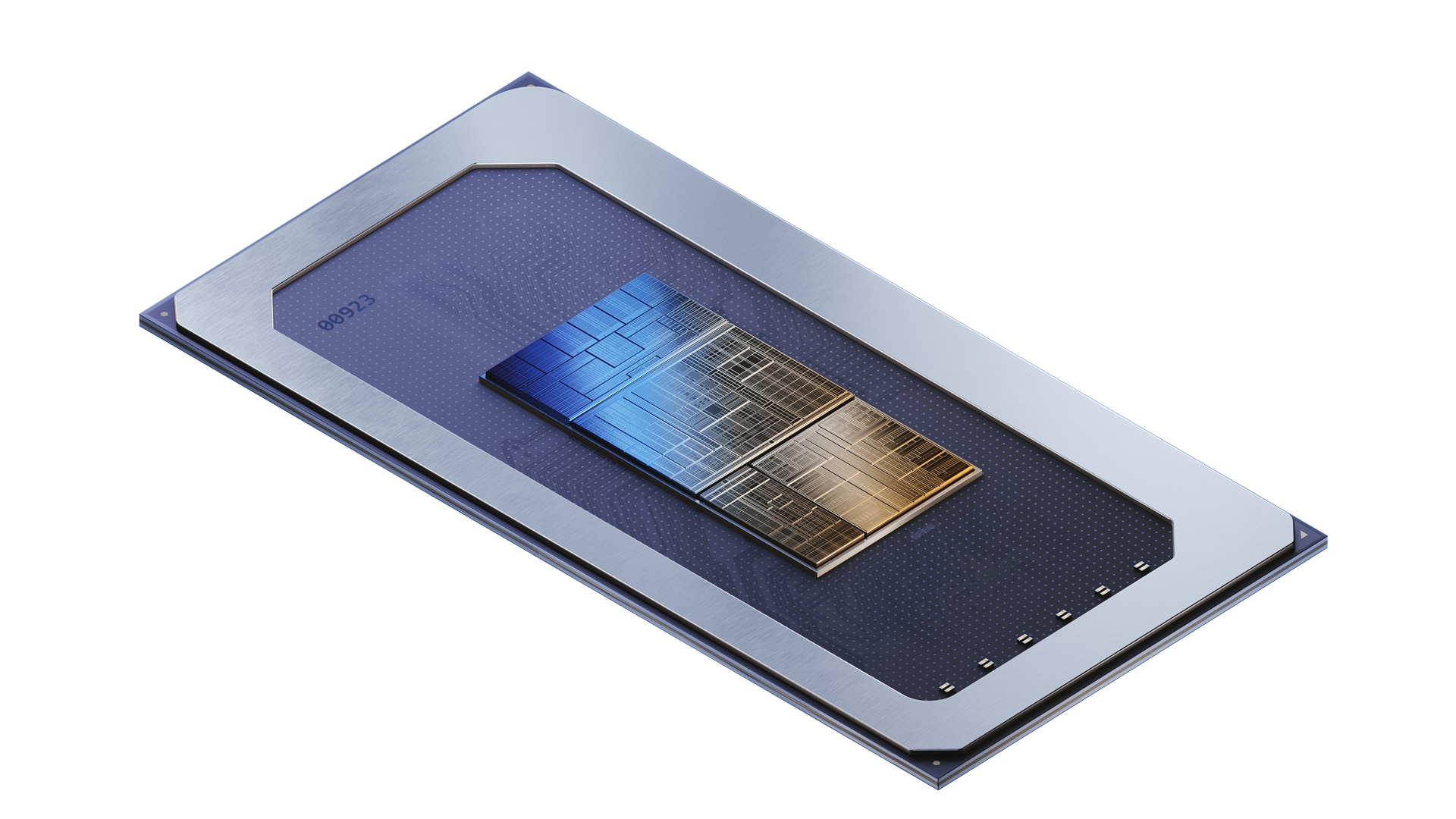

之所以能做到这一点，是因为 Meteor Lake 采用的是 "分解式 "设计，与前代单片机不同，后者将不同来源的晶圆芯片融合为一个整体。英特尔将不同的组件称为 "Tiles"（瓦片），只有计算瓦片使用 "英特尔 4 "工艺。

流星湖，一个"√"：Redwood Cove 和 Crestmont 是更新版

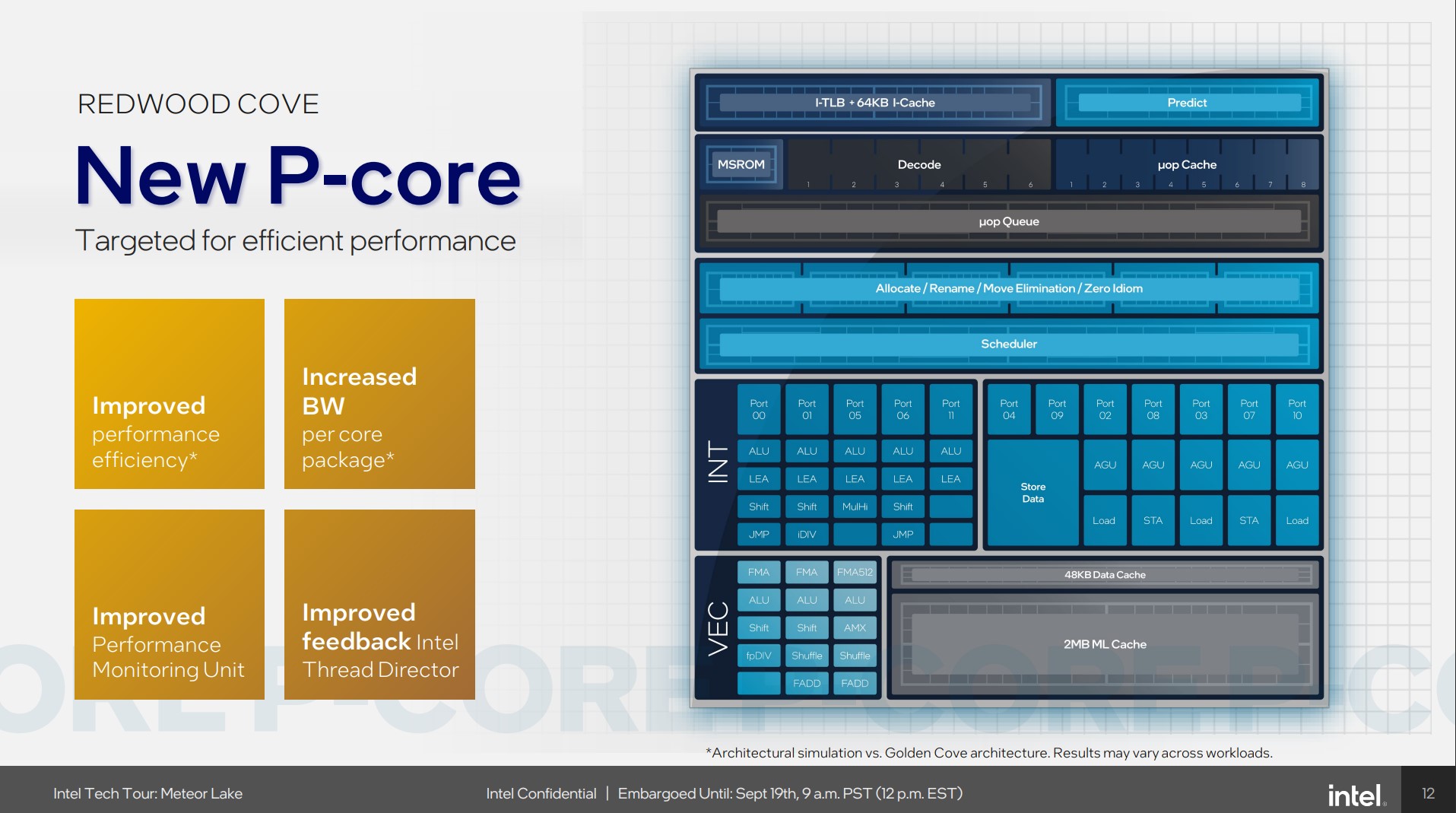

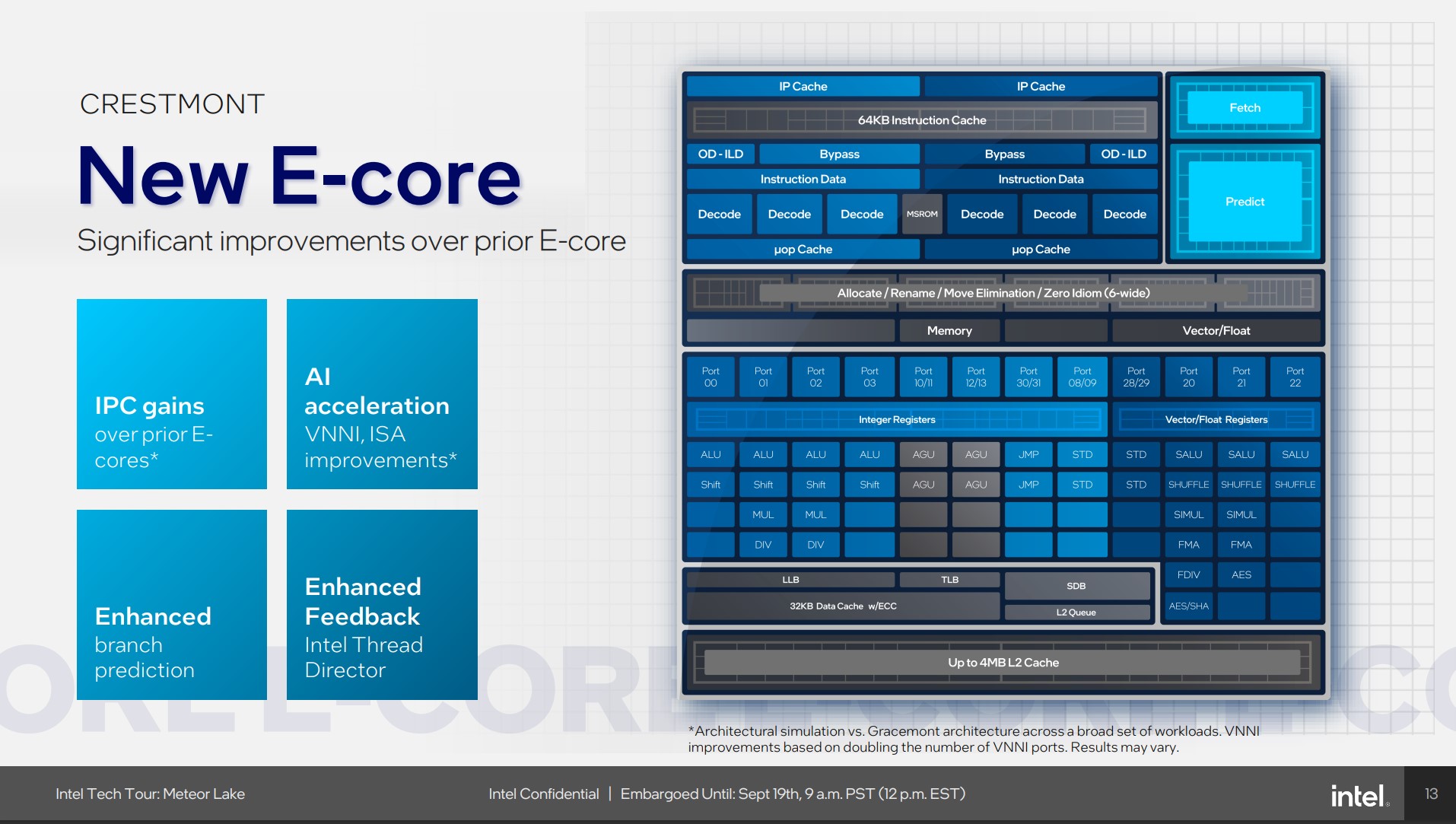

CPU 内核主要位于所述的 "计算瓦片 "中。Meteor Lake 的最大核心数：六个 Redwood cove P 核心和八个 Crestmont E 核心。Redwood Cove 和 Crestmont 并不是全新的，它们是 Raptor Cove 和 Gracemont 的升级版，采用英特尔全新的 4 处理工艺。按照英特尔过去的 "tick-tock "模式，Meteor Lake 是基于 Alder Lake 和 Raptor Lake 的 "tick"--旧架构、新工艺。

效率是目标：低功耗 E 内核是 Meteor Lake 的主要特征

就 Meteor Lake 而言，SoC 的其他部分比 CPU 内核本身更重要。英特尔正确地将效率视为 Alder Lake 和 Raptor Lake 的最大不足。为了提高效率，英特尔不仅仅依靠新的工艺。英特尔改变了设计，使其可以在适当的条件下完全禁用计算磁贴。

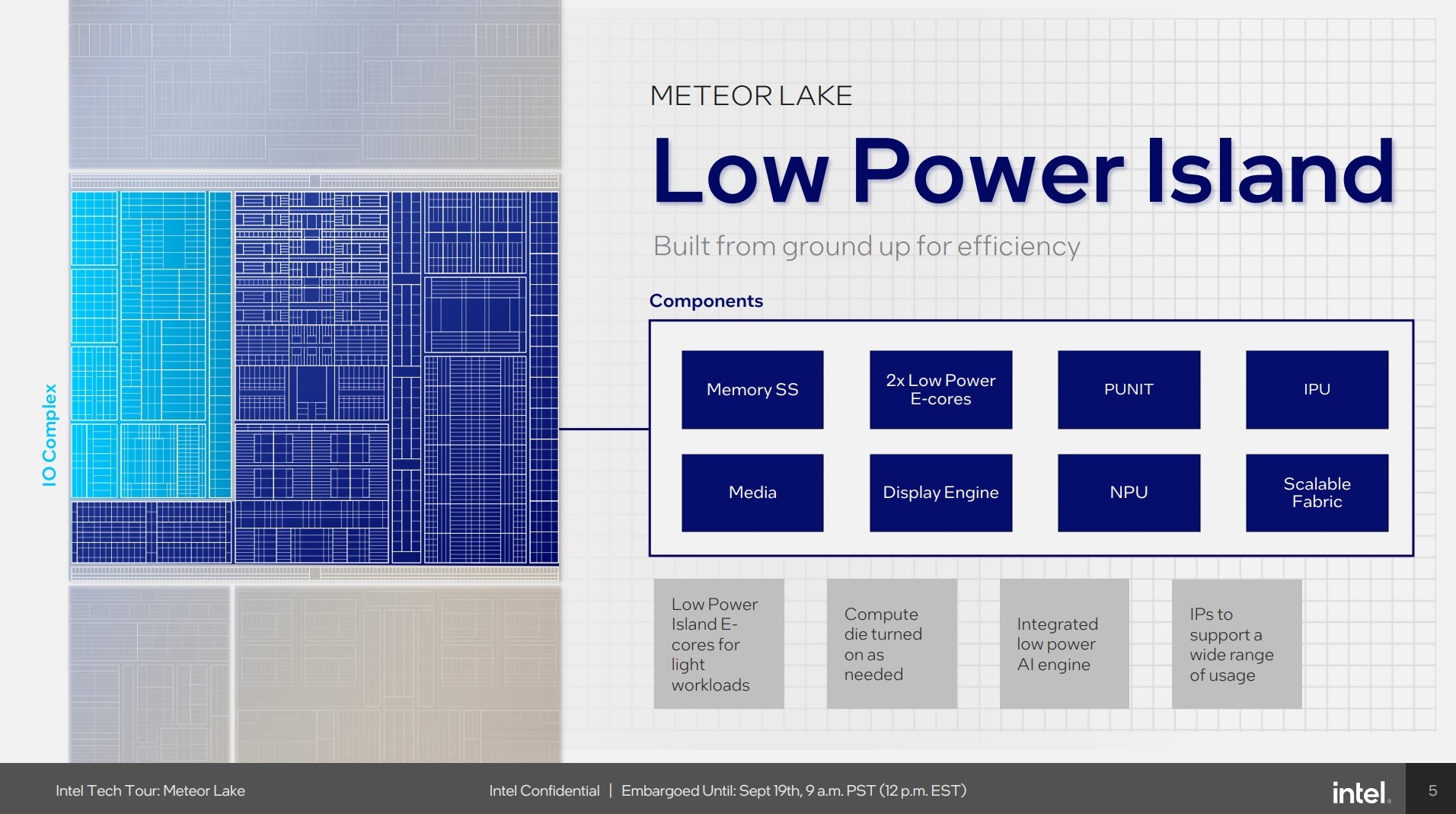

之所以能实现这一省电功能，是因为英特尔首次将处理器内核置于计算磁贴之外：在所谓的 SoC 瓦片中，英特尔放置了两个额外的 Crestmont 内核，即 "低功耗 E 内核"。这些低功耗内核用于后台任务和低负载情况，在这种情况下，只需关闭计算磁贴即可。因此，在这种情况下，Meteor Lake 的功耗应该远远低于 Alder Lake 或 Raptor Lake。

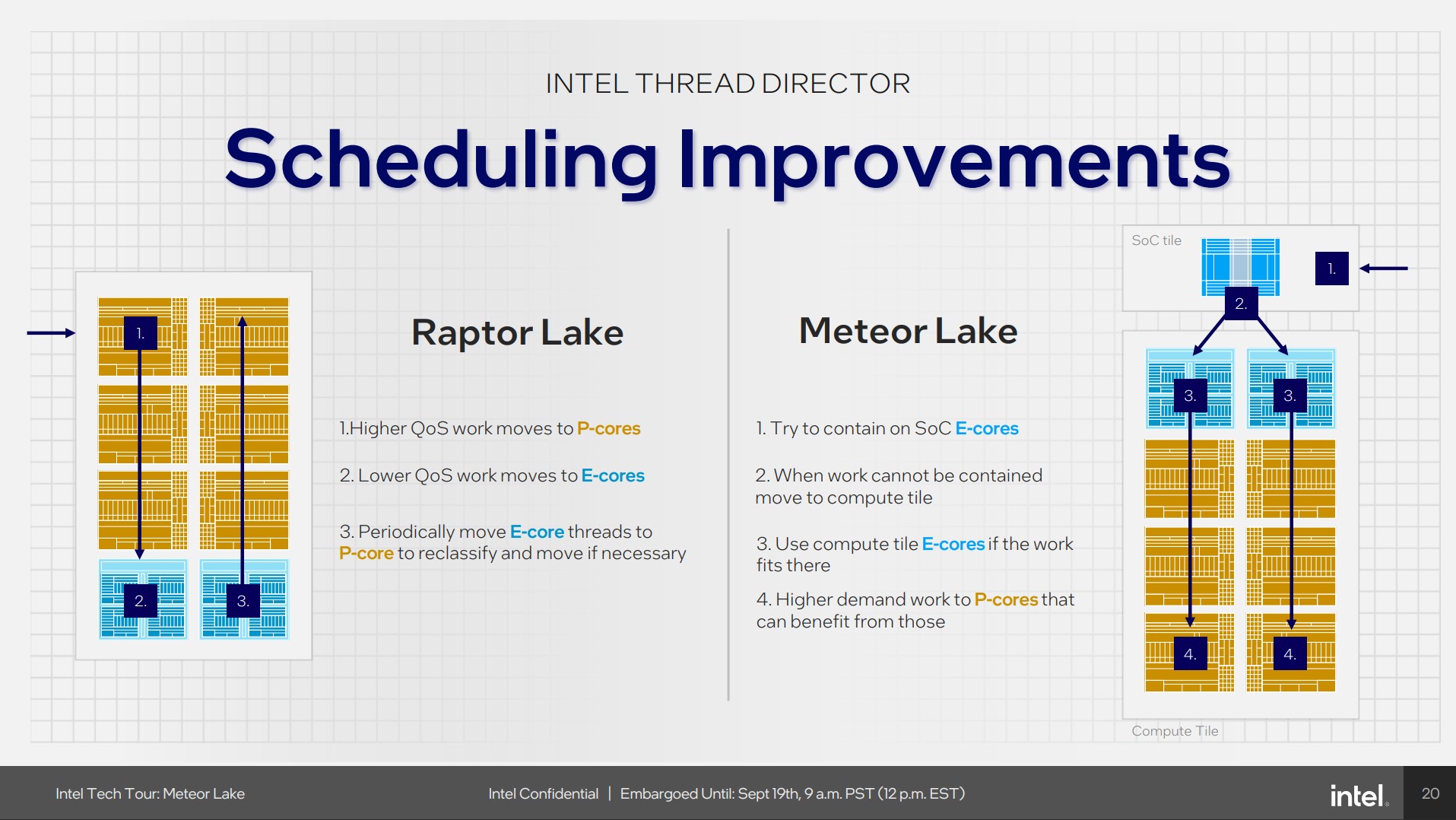

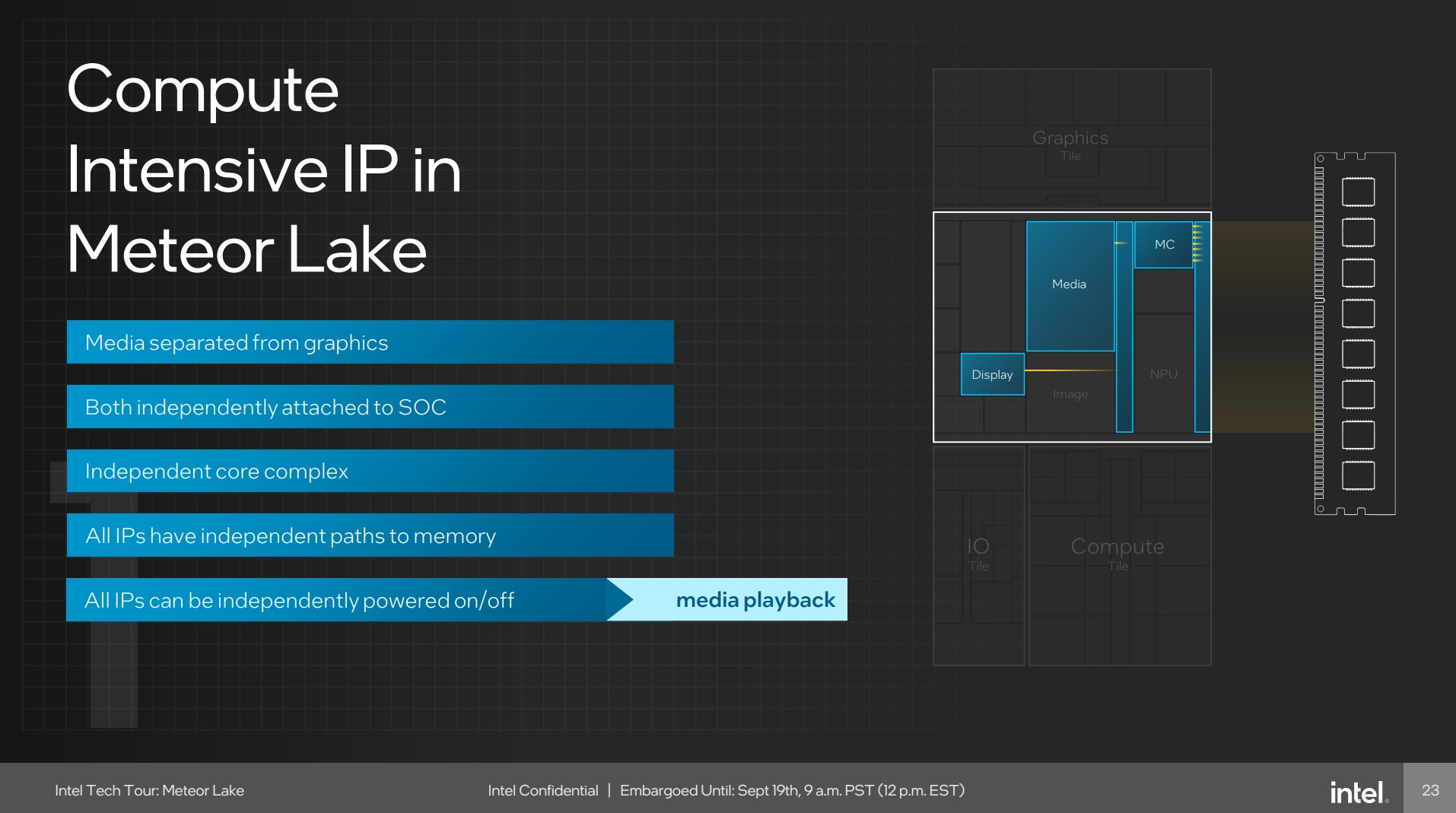

英特尔在图形处理器方面也采取了类似的举措：在之前的设计中，媒体引擎和显示引擎都是图形处理器的一部分。在 Meteor Lake 中，它们也是 SoC 芯片的一部分。英特尔不得不重新设计内存连接，以便单独禁用所有这些组件。此外，负责 CPU 调度的英特尔线程管理器（Intel Thread Director）也进行了全新设计。

基于英特尔 ARC 的 128 EU 新 iGPU

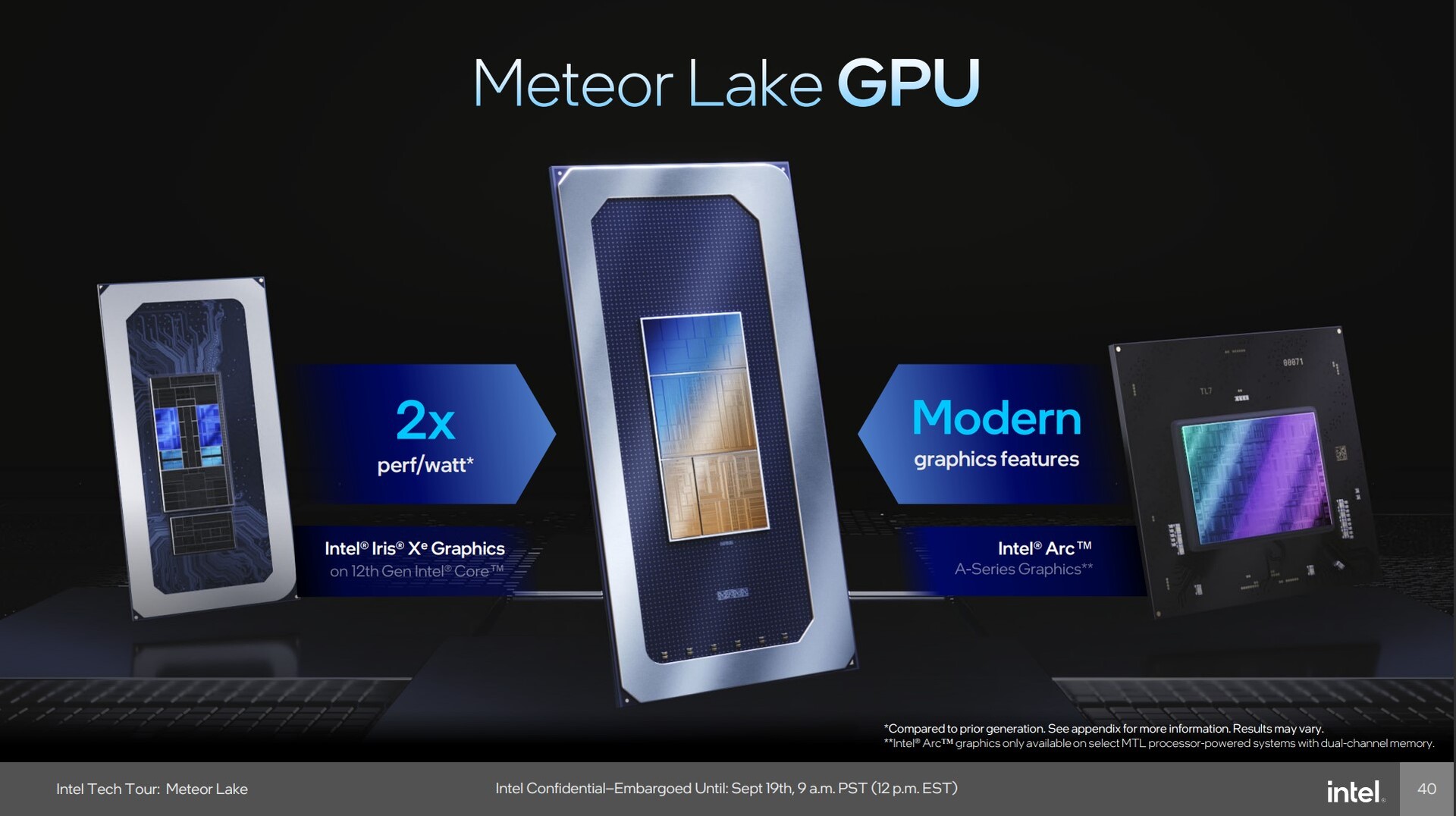

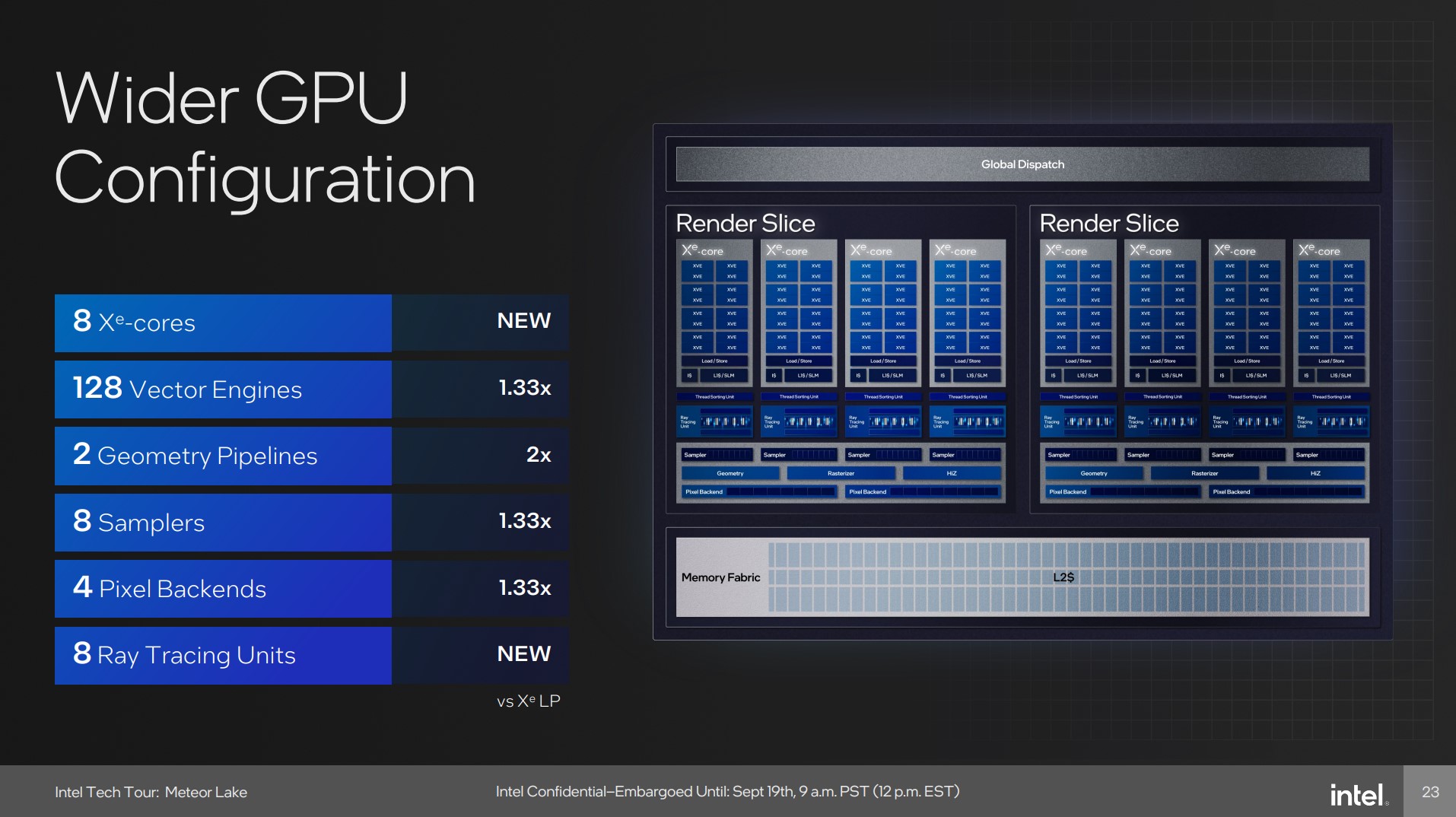

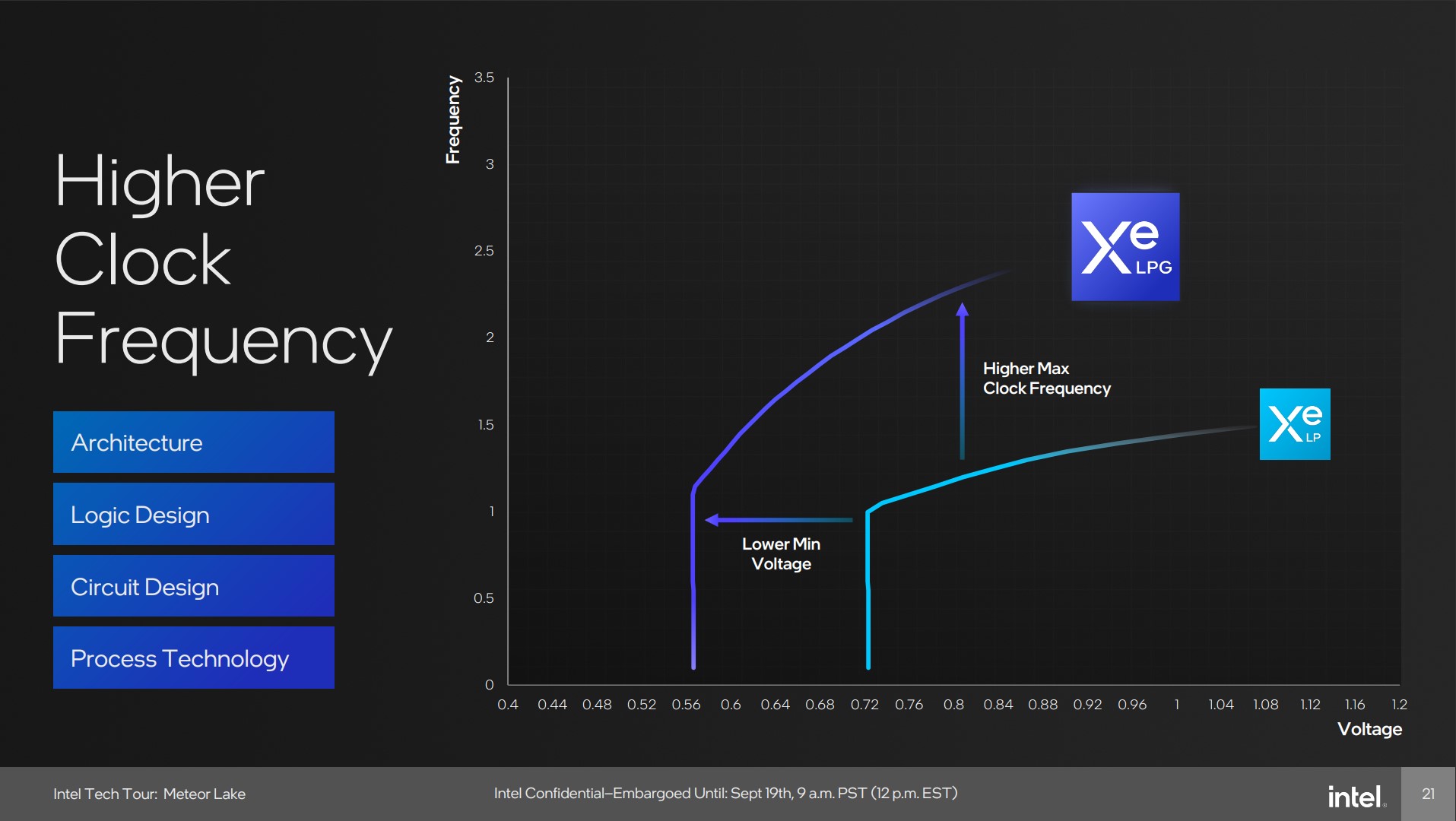

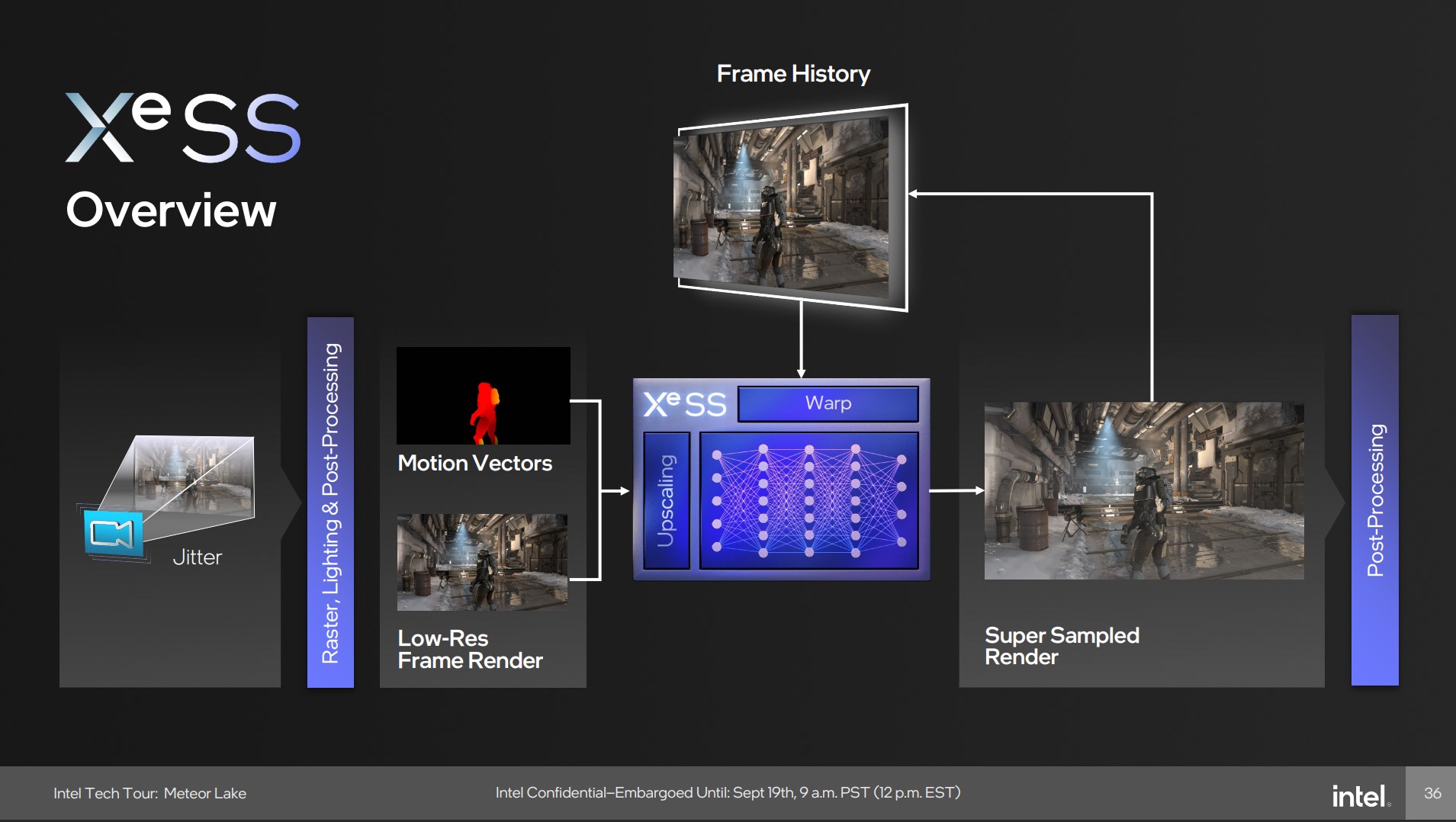

说到集成图形芯片，Meteor Lake 包含了自 2021 年Tiger Lake 以来的首次更新。英特尔称之为 "Xe LPG "的 "图形芯片 "基于英特尔 ARC。与之前的 Iris Xe LP 解决方案相比，执行单元（EU）的最大数量从 96 个增加到 128 个。总体而言，英特尔承诺的 "每瓦性能 "是Tiger Lake 的两倍（使用i7-1185G7作为对比）。全新的流星湖处理器：八个光线追踪单元和英特尔 XeSS（英特尔人工智能升级解决方案，类似于 Nvidia 的 DLSS）。
