Raspberry-Pi的替代产品Zimaboard正在动手操作:多用途的X86单板全能选手邀你来尝试和学习
"Zimaboard是一款面向制造商和极客的低成本单板服务器。"制造商的网站说。"世界上第一台可破解的单板服务器"是写在包装上的。廉价 "一词可能值得商榷(3种型号,120至200美元)。
Zimaboard希望成为Raspberry Pi的X86替代品,并邀请用户进行实验。为此,制造商一方面依靠一个不复杂的一体化包装,另一方面提供一个带有散热器、外壳和各种实用连接的单板计算机(SBC)。而且不要忘记:这不是一个ARM SBC,而是一个英特尔X86系统,所以你有更多的软件兼容性。即使CPU已经使用了几年,由于四核CPU,Windows也能在小板上运行。
另一方面,保持了对制造商和消费者的开放方式,这就是为什么Zimaboard完全依靠开源和扩展。
这种组合使配备英特尔赛扬Apollo Lake的SBC可以被配置为家庭服务器、媒体服务器、路由器或其他各种项目,这取决于用户的意愿。在这方面,重要的当然还有消耗量,据说只有6瓦。与Raspberry Pi相似,对你自己的想法只有一些限制。
外壳和做工 - 时尚的金属散热片,而不是裸露的Pi

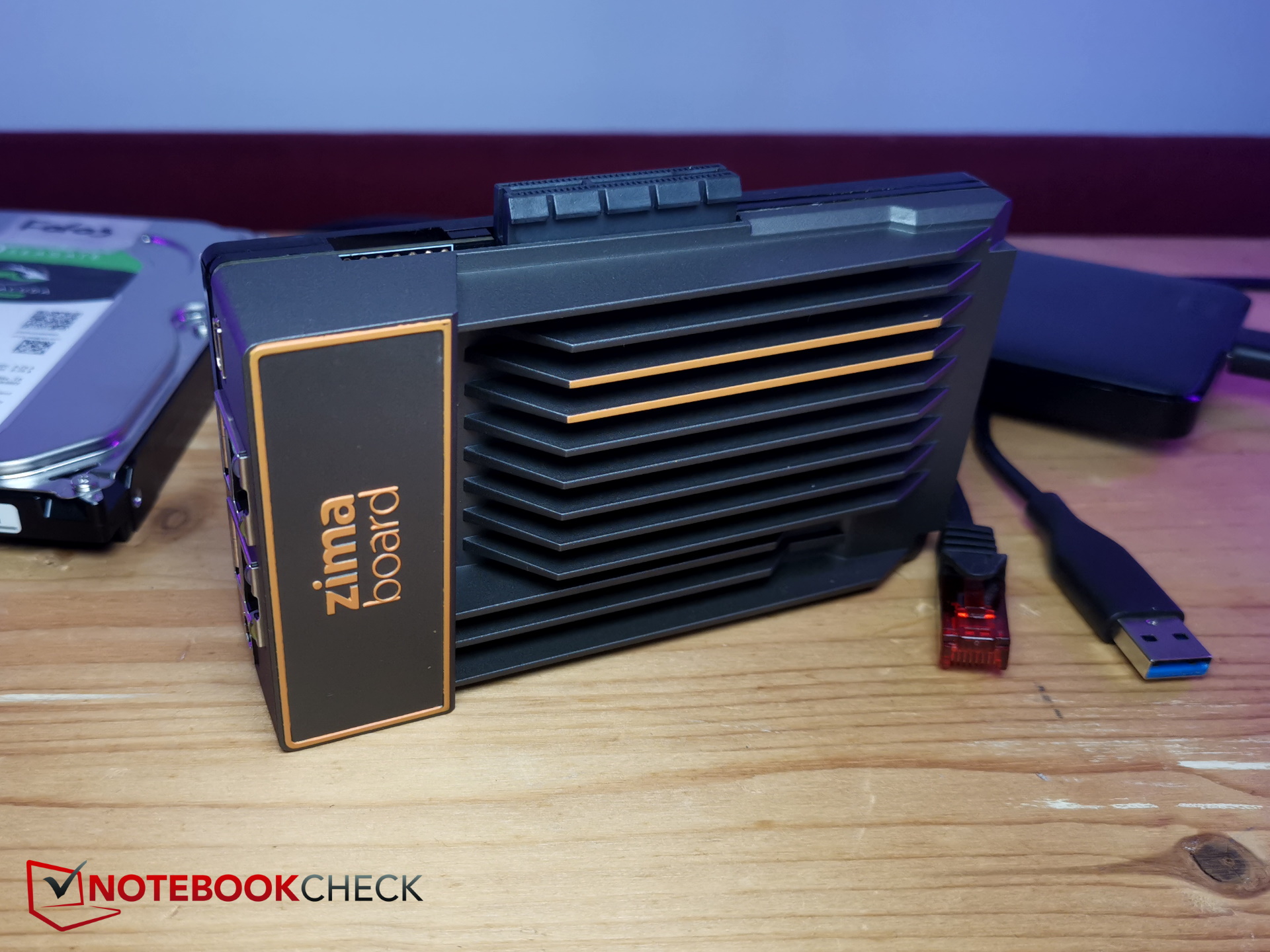

我们将Zimaboard的设计描述为相当有趣。如果你不知道Zimaboard是干什么的,你一开始会感到困惑。由于侧面有PCIe插槽,你很容易在第一眼就把它误认为是一块时尚的扩展卡。
板子的长度约为13.8厘米,它在大多数地方约为7.4厘米宽(~5.4 x 2.9英寸),PCIe插槽在侧面又突出了0.65厘米(~0.3英寸)。
» Notebookcheck多媒体笔记本电脑Top 10排名
» Notebookcheck游戏笔记本电脑Top 10排名
» Notebookcheck低价办公/商务笔记本电脑Top 10排名
» Notebookcheck高端办公/商务笔记本电脑Top 10排名
» Notebookcheck工作站笔记本电脑Top 10排名
» Notebookcheck亚笔记本电脑Top 10排名
» Notebookcheck超级本产品Top 10排名
» Notebookcheck变形本产品Top 10排名
» Notebookcheck平板电脑Top 10排名
» Notebookcheck智能手机Top 10排名
» Notebookcheck评测过最出色的笔记本电脑屏幕
» Notebookcheck售价500欧元以下笔记本电脑Top 10排名
» Notebookcheck售价300欧元以下笔记本电脑Top 10排名

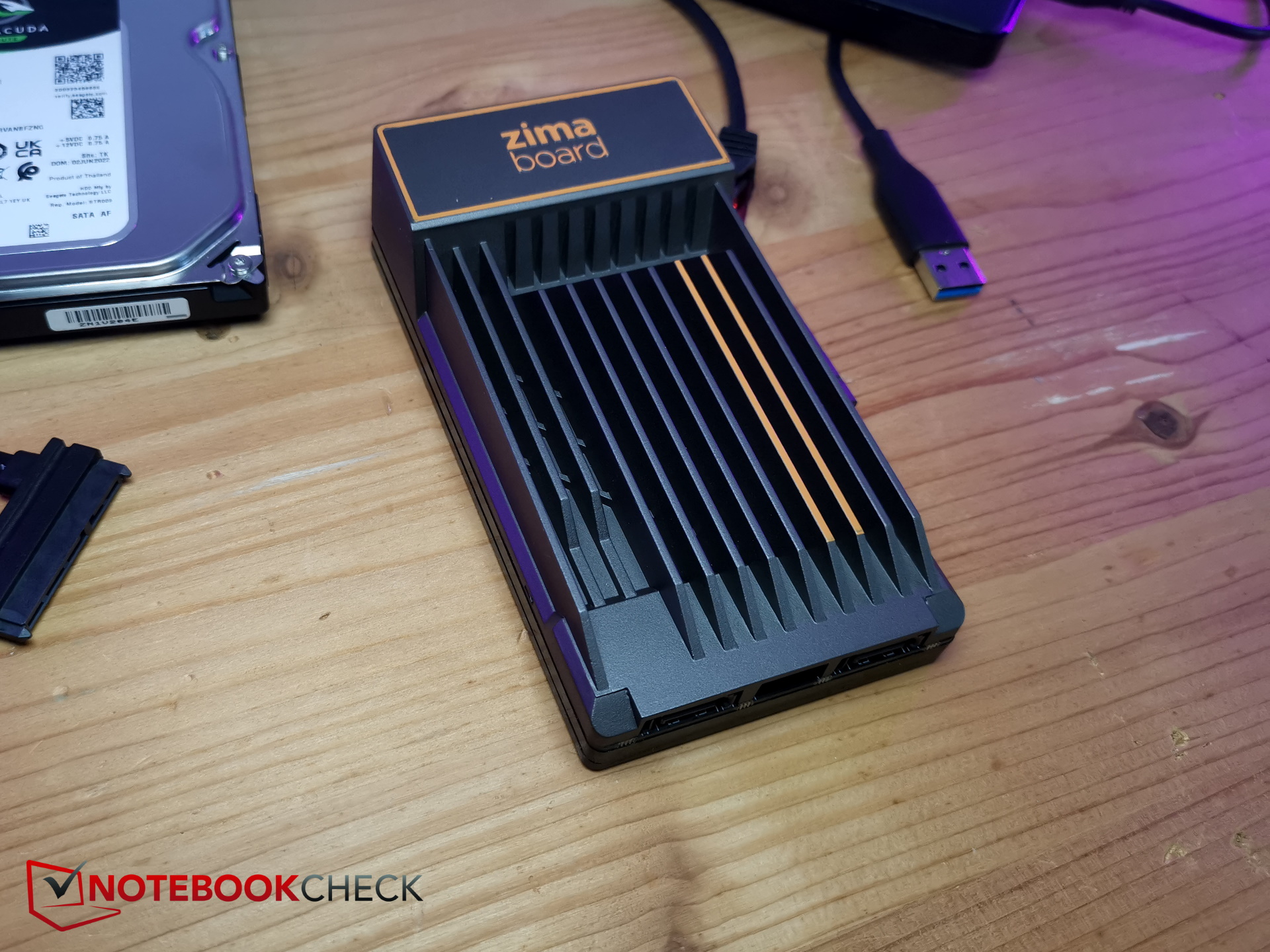

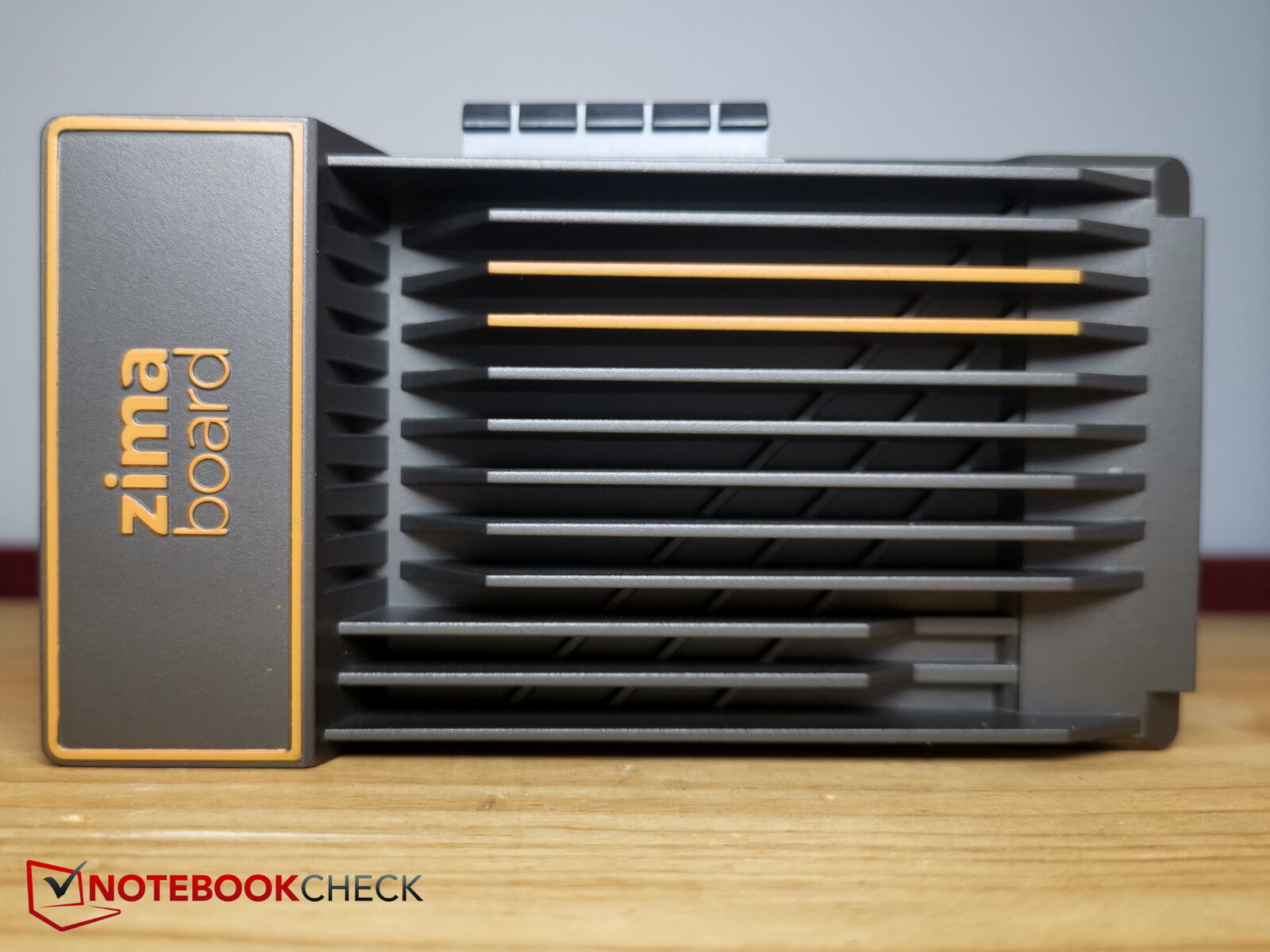

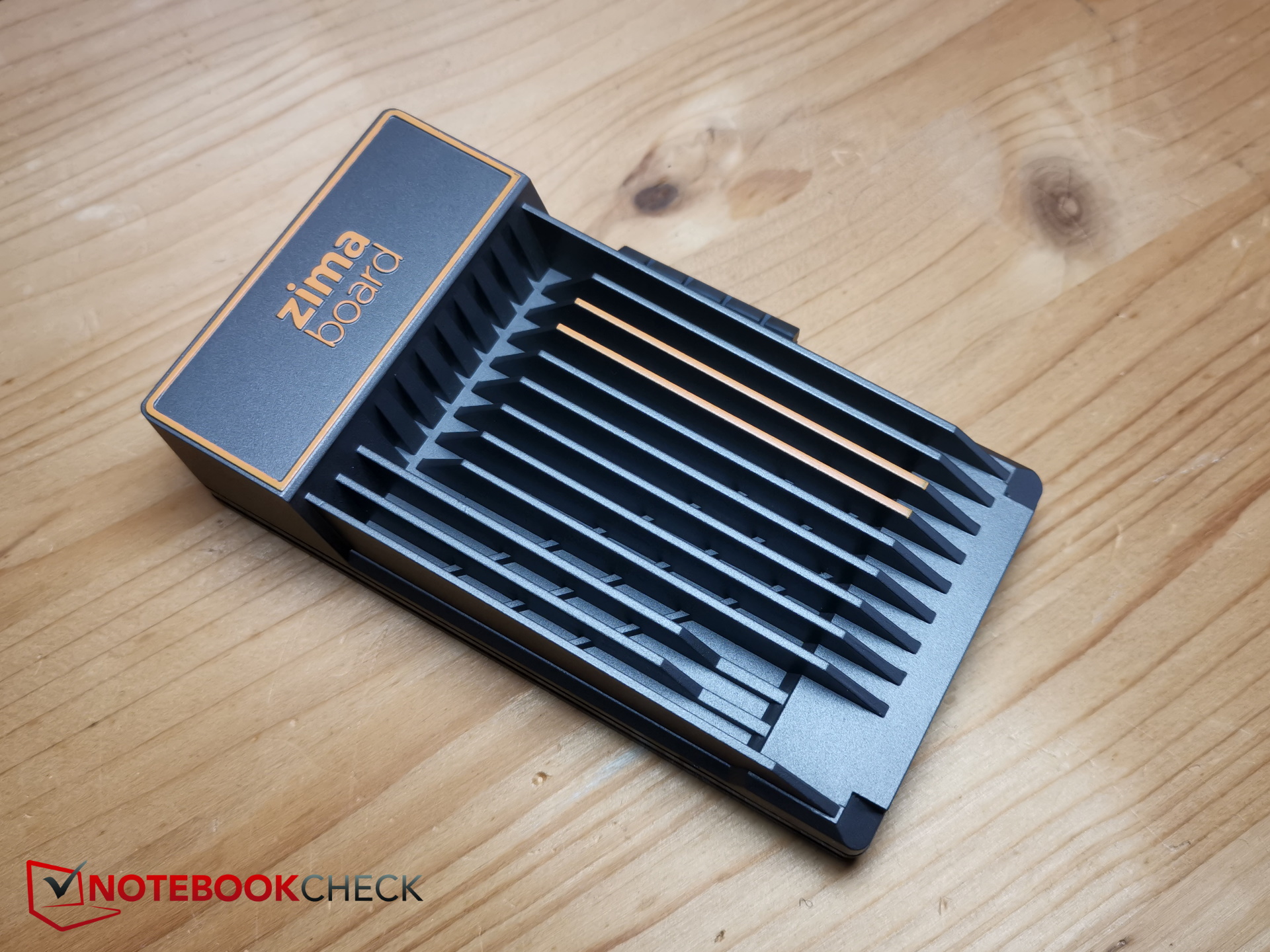

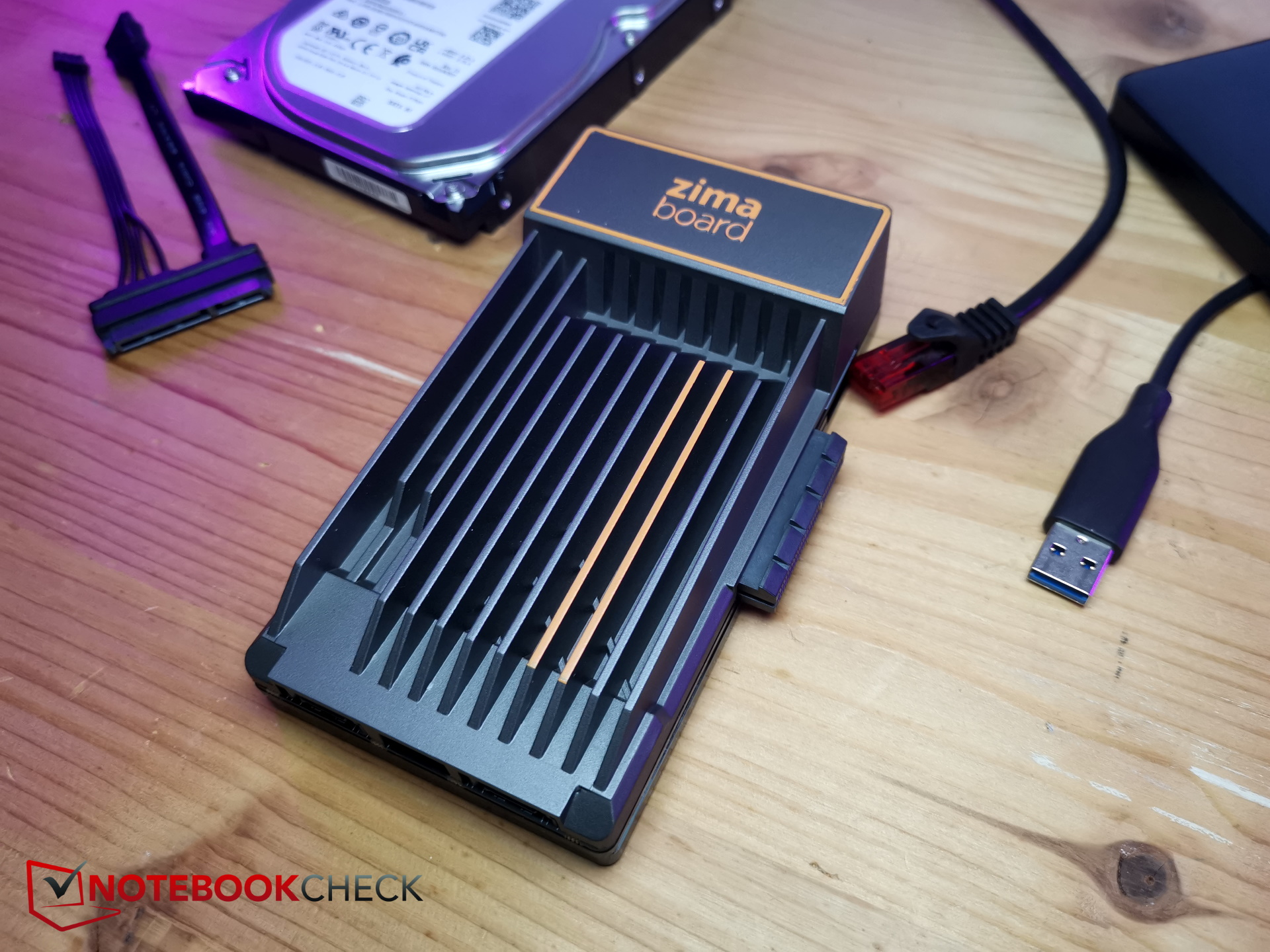

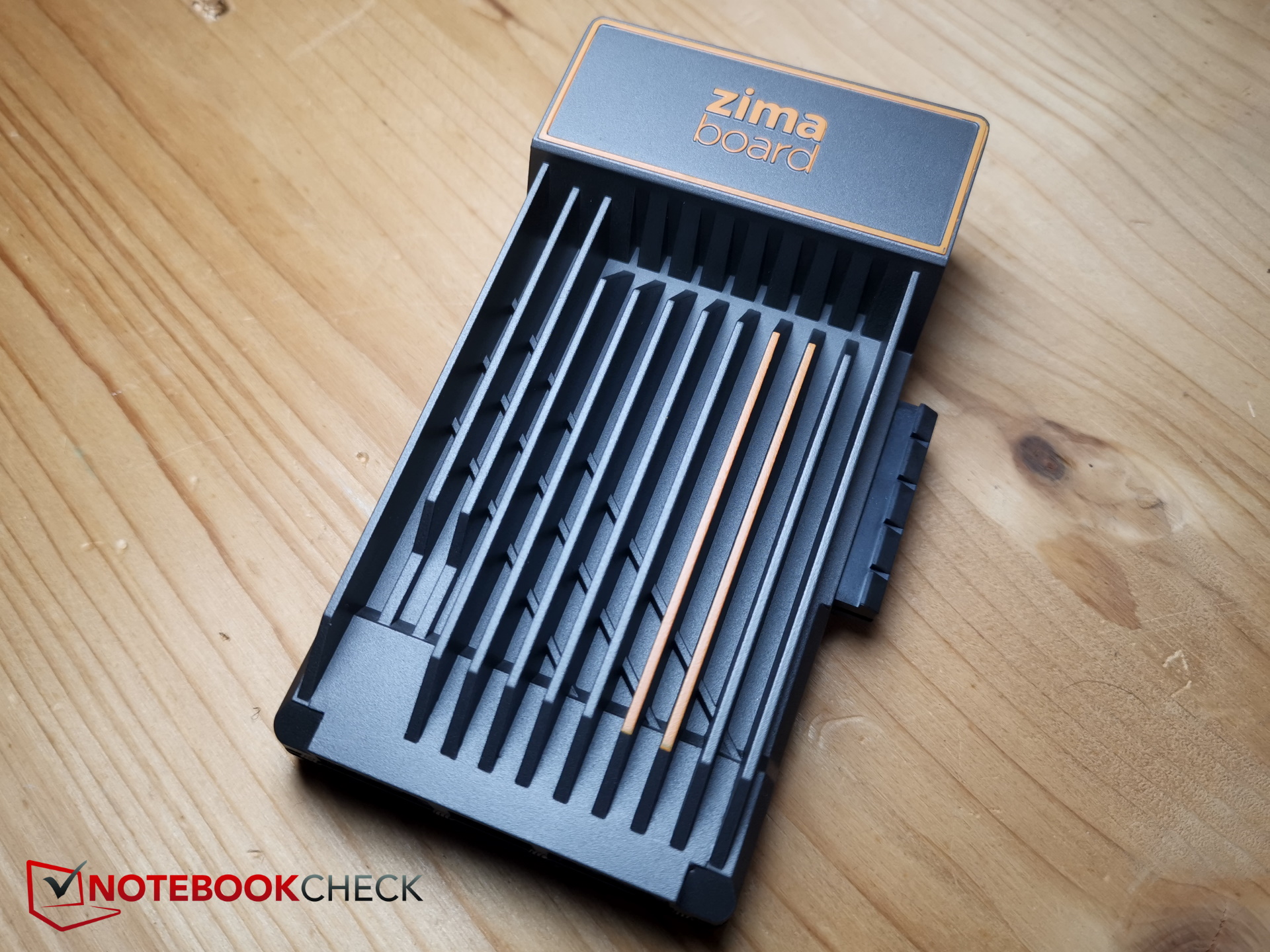

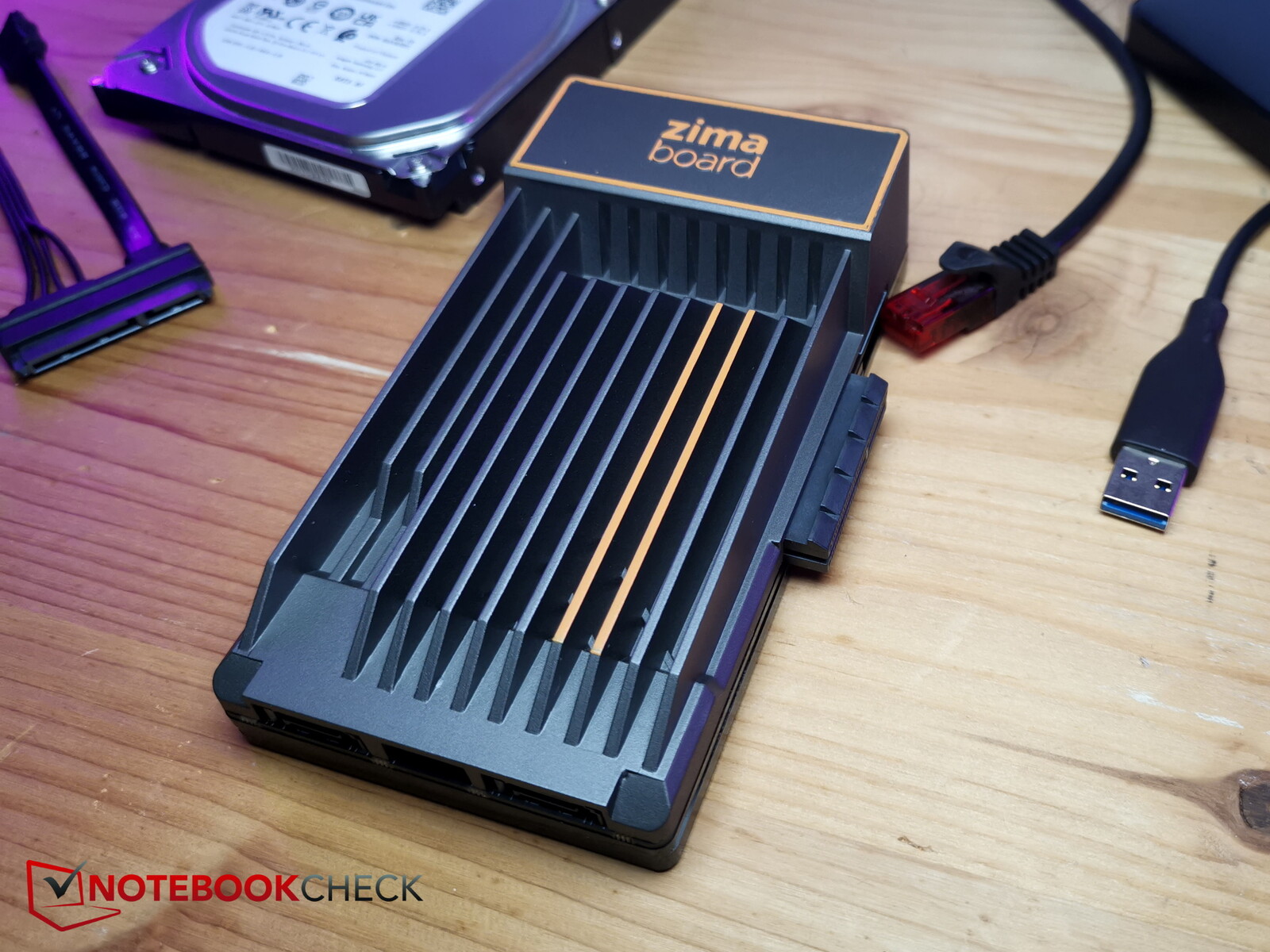

上侧几乎完全由金属散热片组成,因此在这里可以使用纯被动散热,同时大部分端口可以在前面得到保护。灰色的设计加上橙色的点缀,使大面积的散热片看起来相当时尚。在前面金属覆盖端口的地方,"Zimaboard "字样也是橙色的。

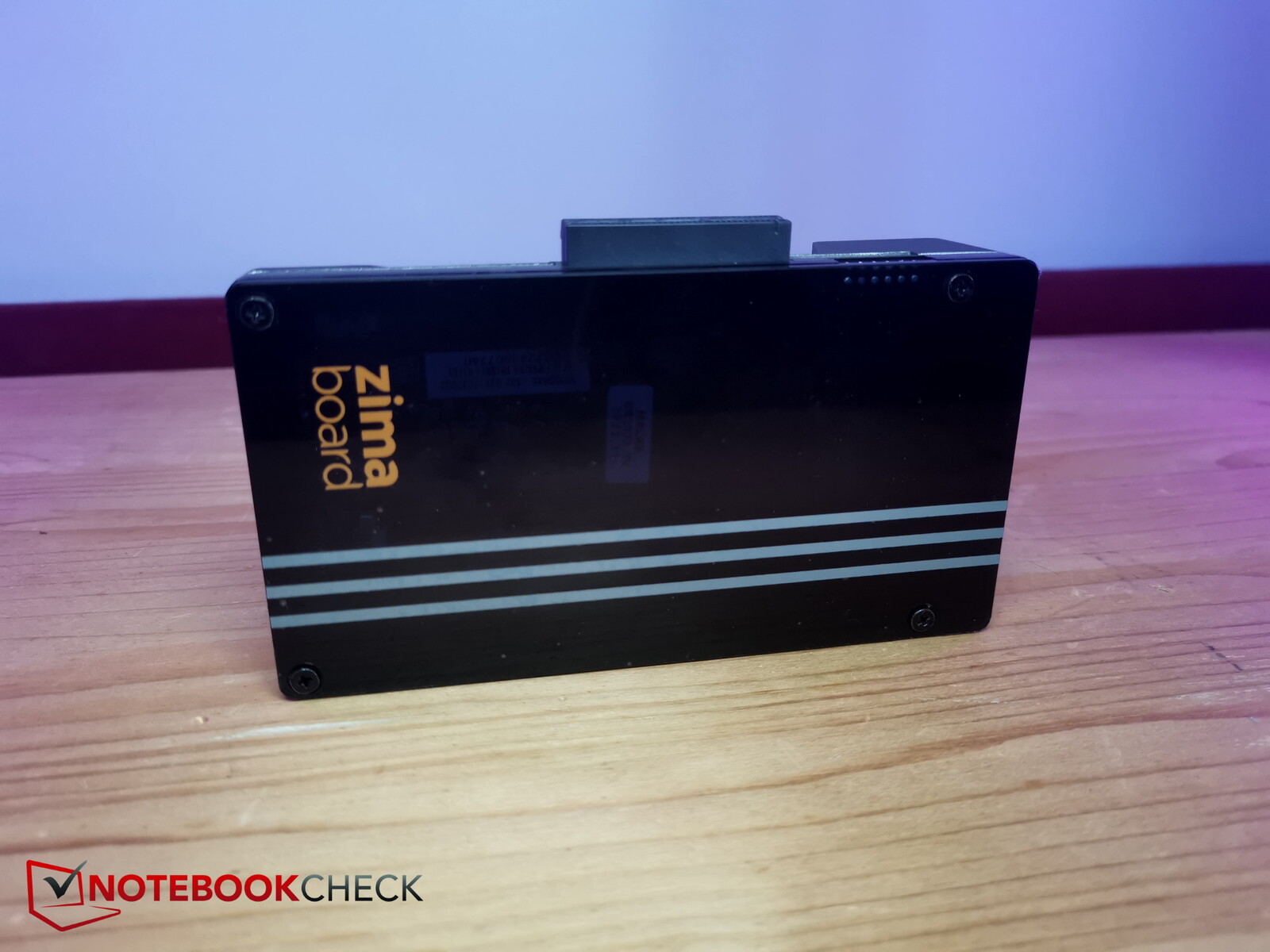

在底部,我们有部分透明的塑料或黑色有色的有机玻璃。底部几乎是完全平坦的,只有4个小的黑色十字螺丝突破了光滑的底板,这也使得板子很容易打开。在这里,我们还可以看到橙色的产品名称以及沿机箱长度方向平行排列的三条白色条纹。Zimaboard不像Raspberry Pi那样是一块裸板。
Zimaboard的结构很好。上下两面以及电路板都组装得很紧密,没有缝隙。特别是金属的上侧看起来非常稳定,可以防止损坏。然而,你不应该对电路板施加太多压力,塑料底面很快就会发出威胁性的破裂声,但上面的一切都保持稳定。

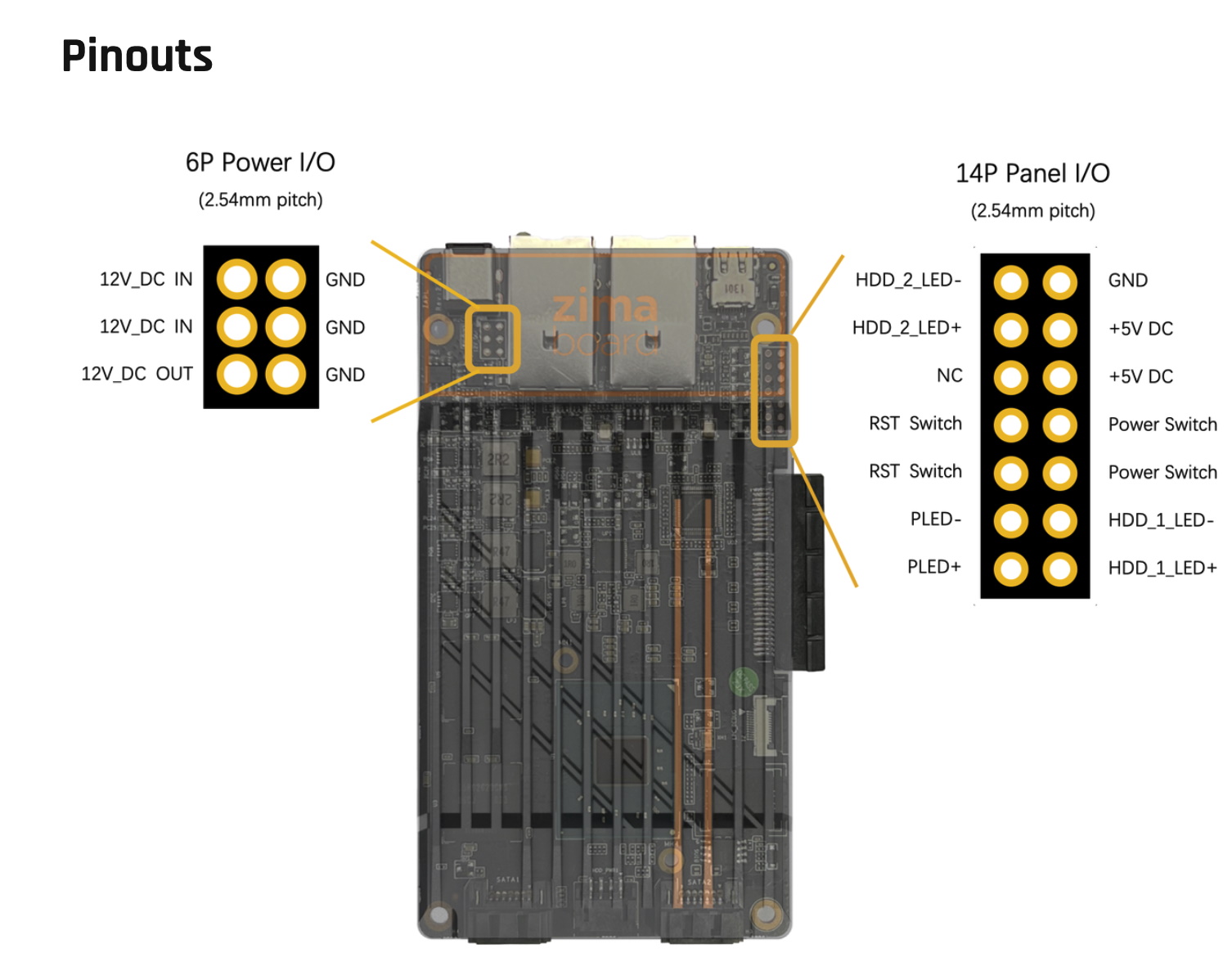

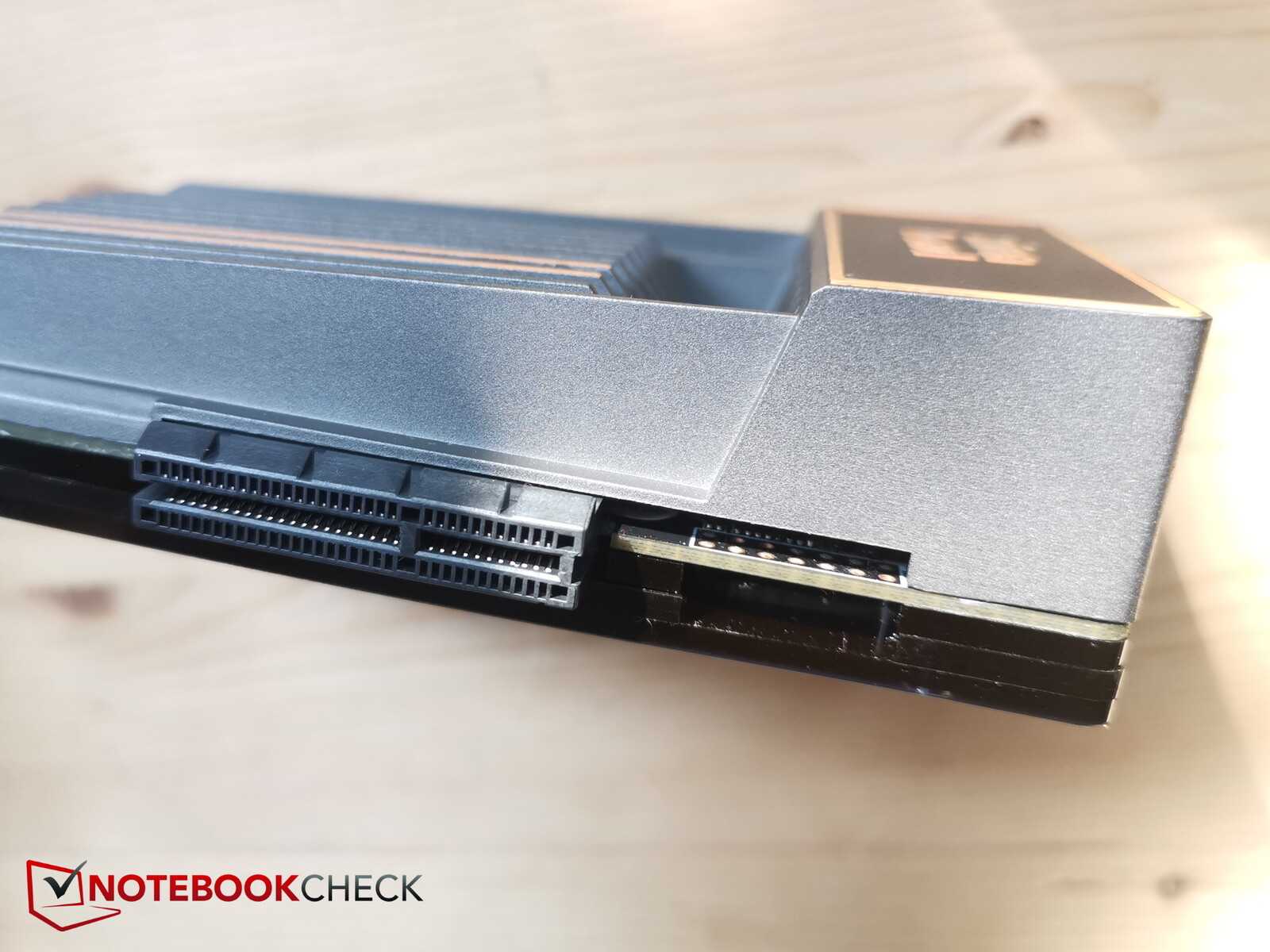

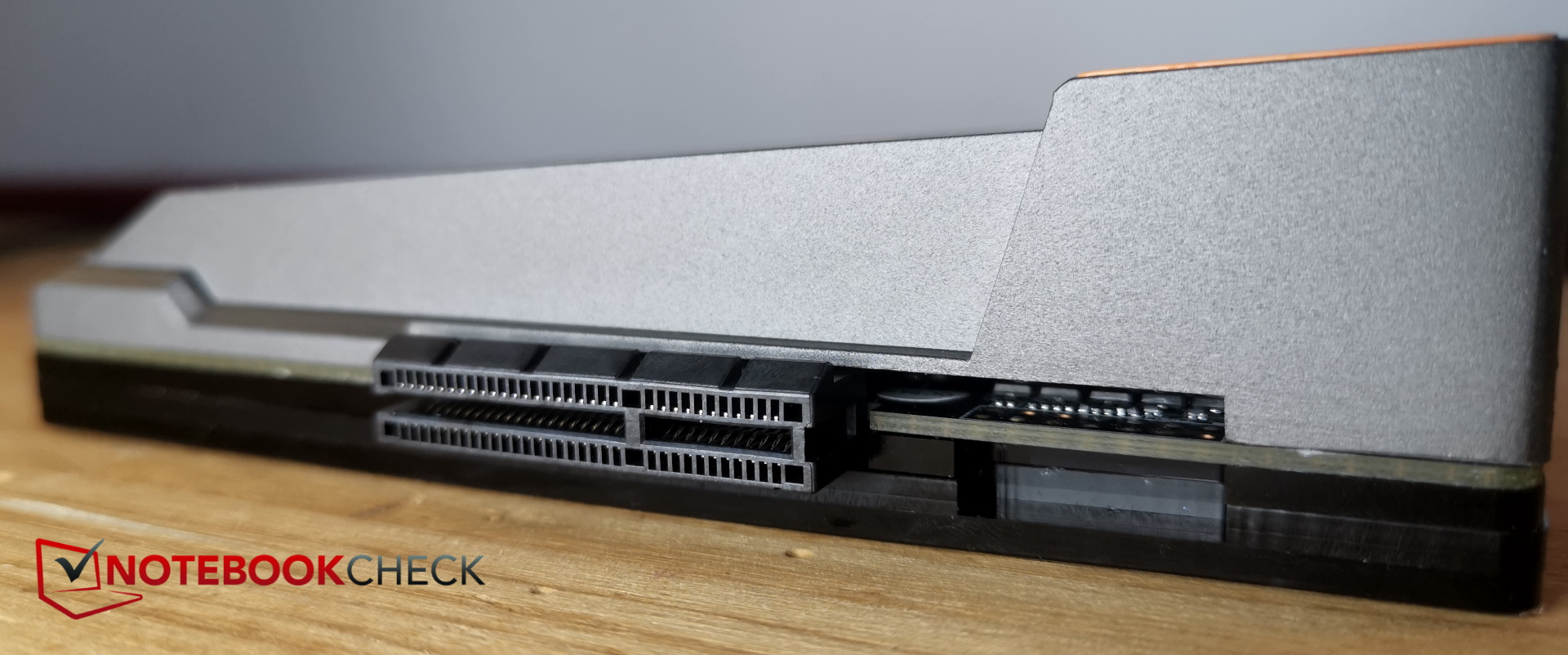

在PCIe插槽的右边有一个开口,灰尘可能会进入里面。然而,这个开口是故意的,因为这里有一些触点,可以焊接到进一步的连接,例如电源、开关、LED等。
设备和技术特点 - 3种Zima变体
制造商IceWhale Tech提供了三种Zimaboard的变体,其名称是基于内存设备的,因此很容易记住。因此,最小的Zimaboard 216只提供2GB的内存和16GB的eMMC存储。Zimaboard 432已经有4GB内存和32GB eMMC,最大的Zimaboard 832有8GB内存,也有32GB eMMC。连接性是相同的,但CPU和内存配置不同。制造商给我们送来的是顶级型号。
每个Zimaboard都配备了一个X86赛扬CPU,最小的型号Zimaboard 216配备了双核 N3350CPU,另外两个型号配备的是四核N3450.这三款产品都集成了英特尔HD Graphics 500,低规格型号的时钟频率低50MHz。
设备/型号 | Zimaboard 216 | Zimaboard 432 | Zimaboard 832 |
处理器 | 英特尔赛扬N3350,双核 | 英特尔赛扬N3450,四核 | 英特尔赛扬N3450,四核 |
显卡 | 英特尔HD Graphics 500,200兆赫基础,650兆赫突发 | 英特尔HD Graphics 500,200兆赫基础,700兆赫突发 | 英特尔HD Graphics 500,200兆赫基础,700兆赫突发 |
内存 | 2 GB | 4GB | 8 GB |
板载MMC内存 | 16 GB | 32 GB | 32 GB |
TDP/功率消耗 | 6 W | ||
连接方式 | 2x SATA 6.0 Gb/s, 2x GbE LAN (Realtek 8111H), 2x USB 3.0, 1x PCle 2.0 x4, 1x Mini-DisplayPort 1.2 (4k@60Hz), 电源 DC 12V 5.5 x 2.5mm | ||
功能特点 | 被动冷却; 虚拟化:英特尔VT-d,VT-x;安全:AES-NI;转码:支持1080P视频,解码:H.264(AVC),H.265(HEVC),MPEG-2,VC-1 | ||
尺寸和重量 | 138.7 x 81.4 x 34.9 mm; 278 g |

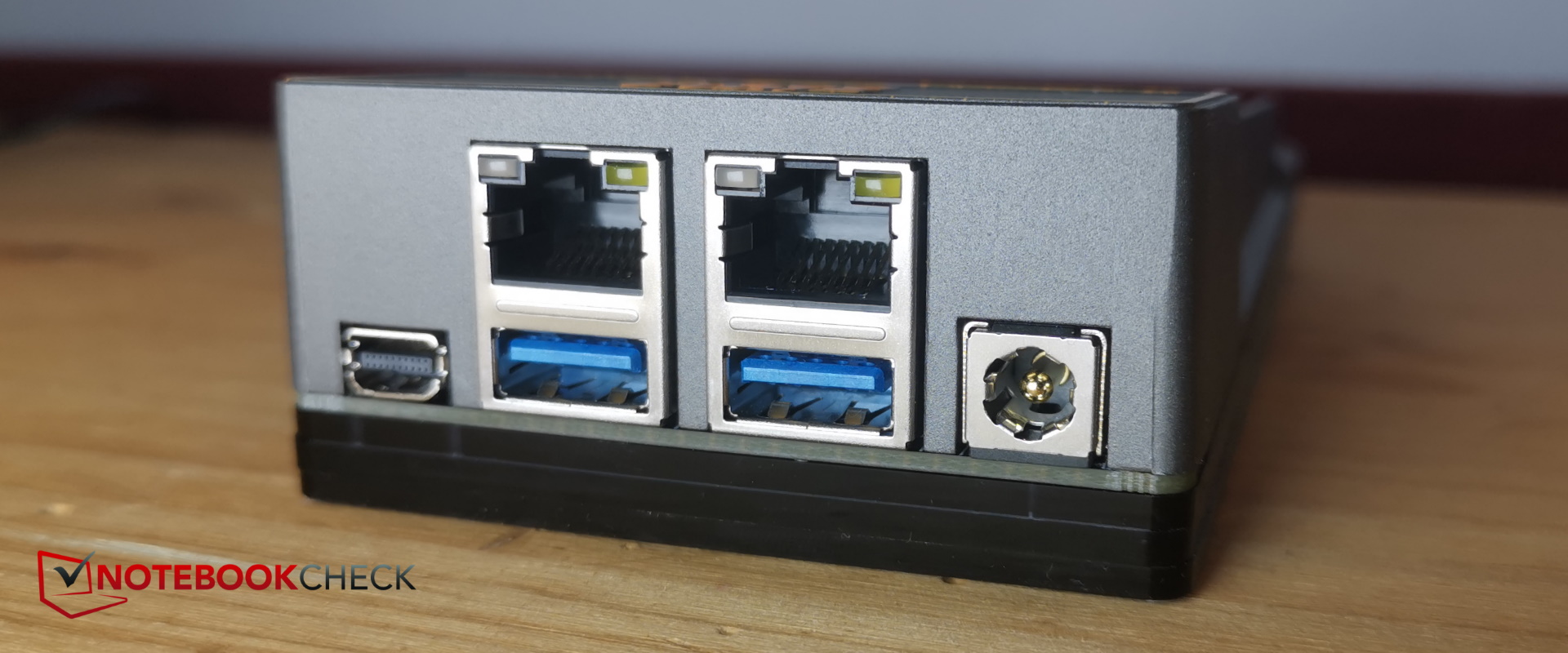

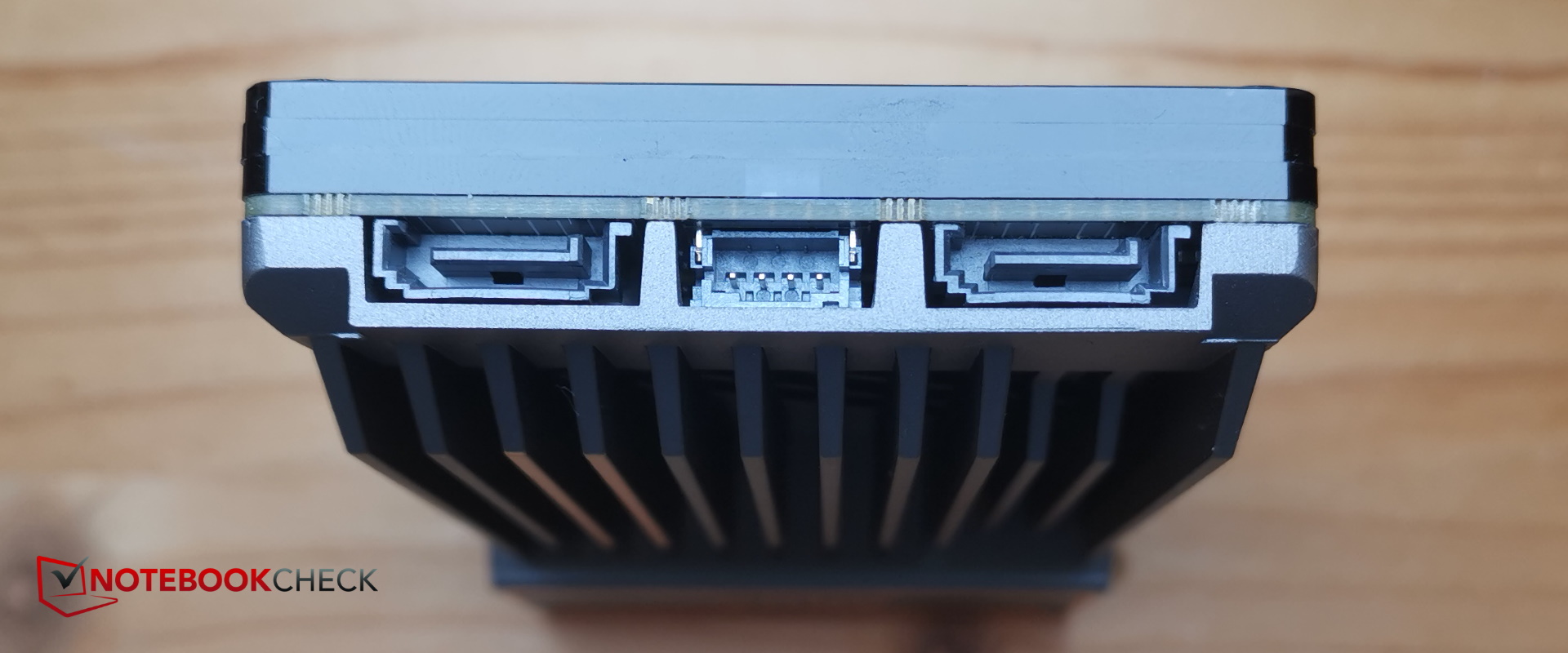

然而,SBC只有在其连接方面才变得真正的多功能性:通过Realtek 8111H的两个GbE LAN端口提供了服务器潜力,两个SATA 6.0 Gb/s端口让Zimaboard通过连接的SATA存储成为云存储。此外,还有两个USB-A端口3.0和一个4k@60Hz的迷你DisplayPort 1.2。然而,最有趣的功能可能是PCle 2.0 x4插槽。几乎任何数量的扩展卡都可以通过它连接,制造商自己在其主页上提供了一些。例如,带有额外LAN端口的卡或带有M.2端口的卡等等。
软件--CasaOS和Docker定义了Zimaboard

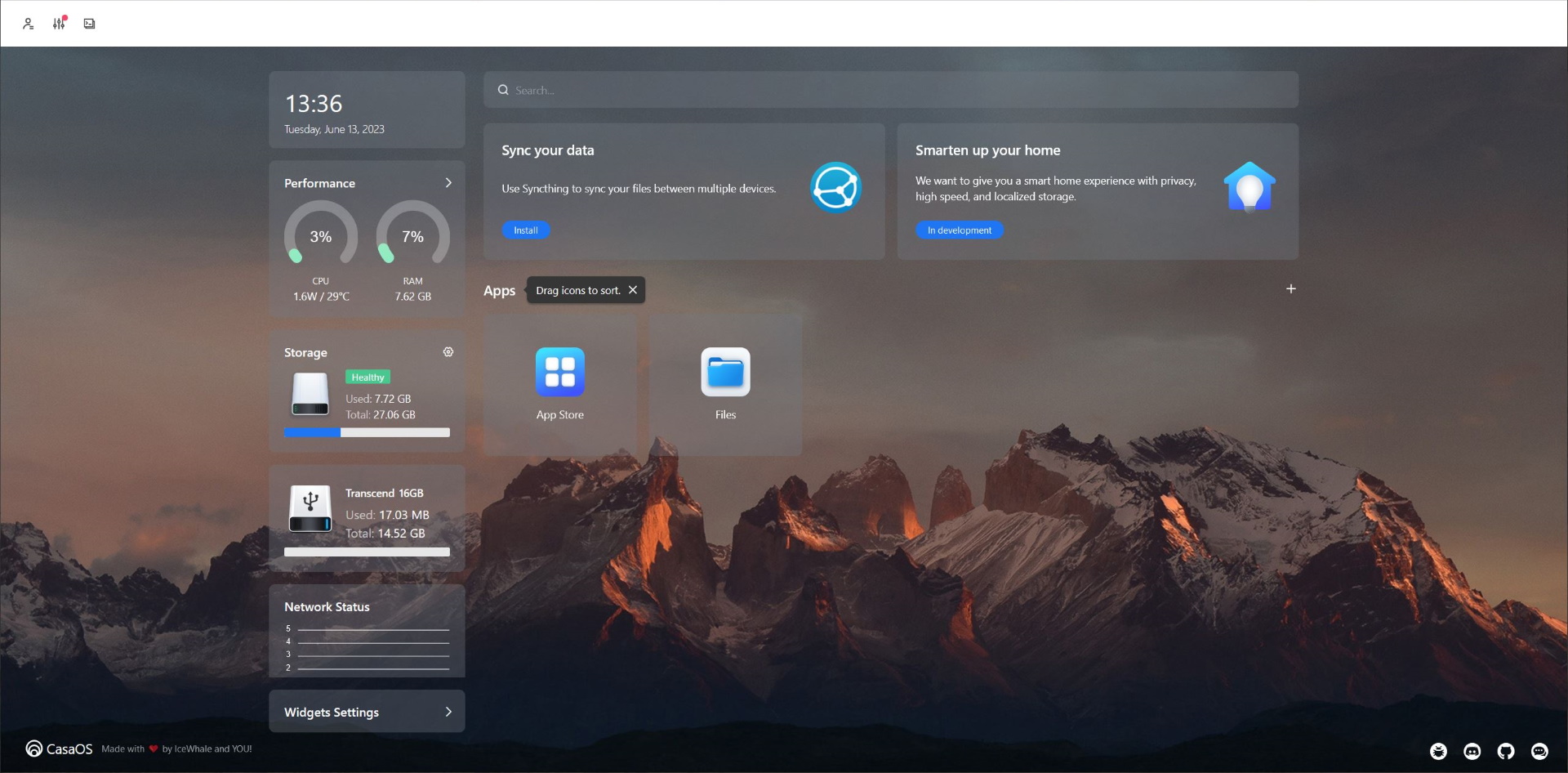

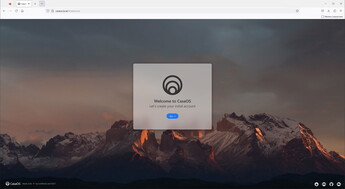

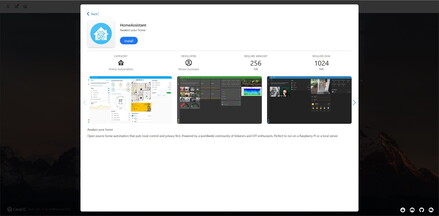

软件是Zimaboard的亮点之一,尽管你当然可以用你自己的操作系统想法来取代它,就像在Raspberry Pi上一样。预装的以Debian为基础的CasaOS是图形化和基于网络的,因此可以通过浏览器舒适地控制它,即使是初学者也可以很容易和直观地使用。例如,仪表板提供了CPU和内存利用率、大容量内存使用、所有安装的应用程序等的良好概述。

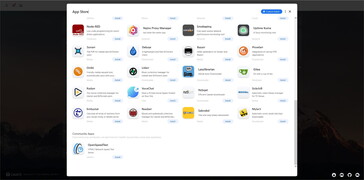

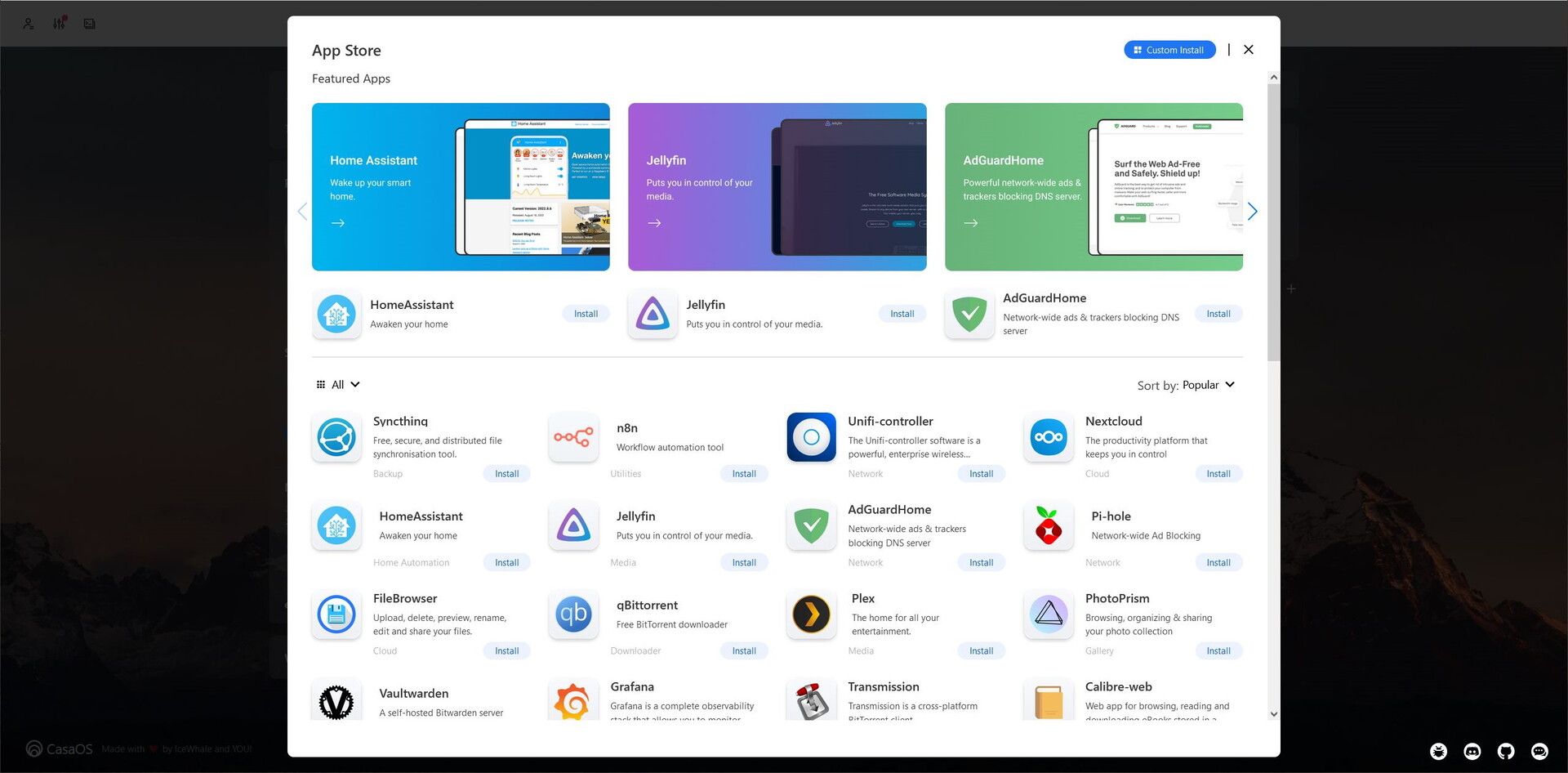

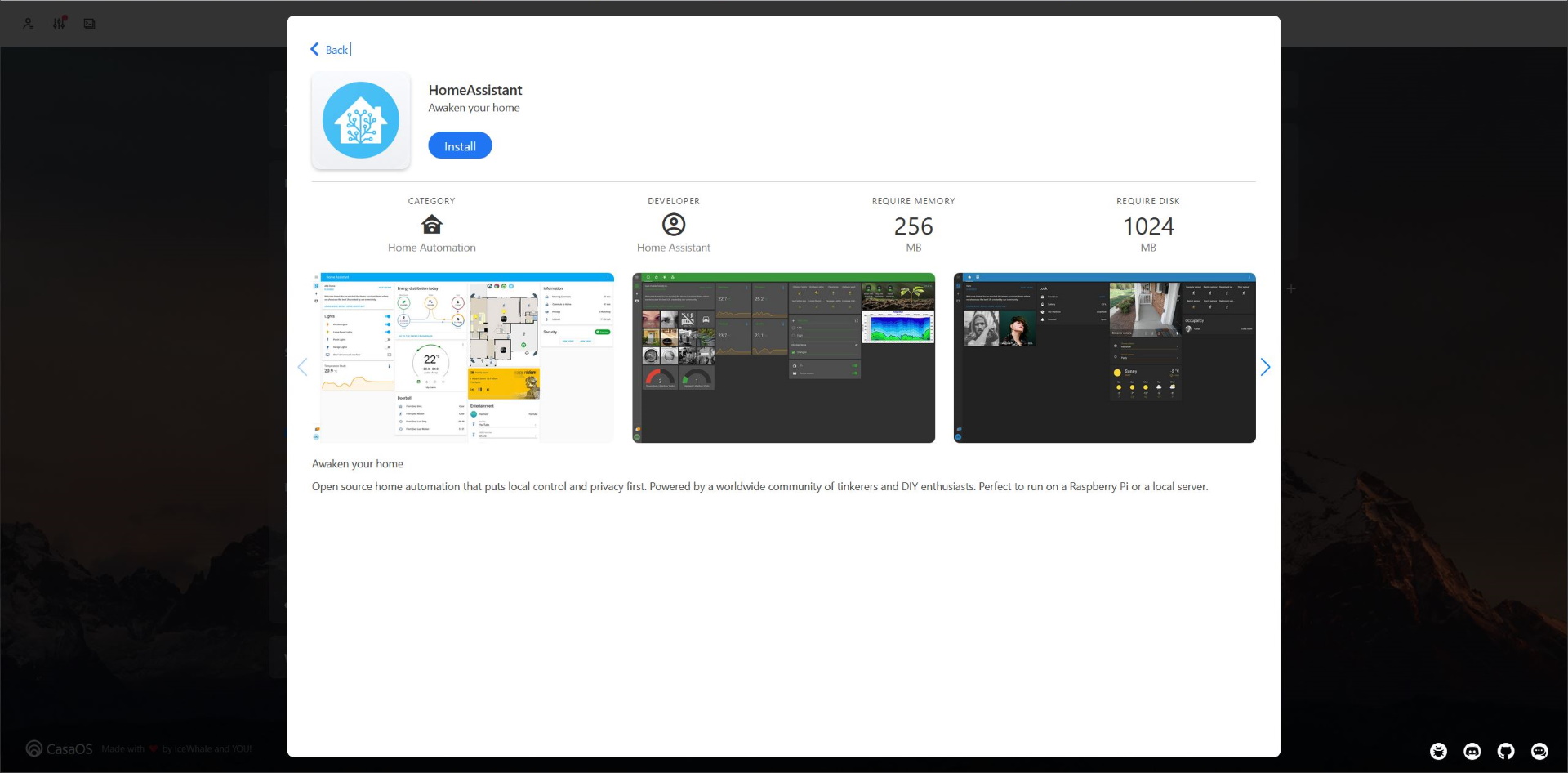

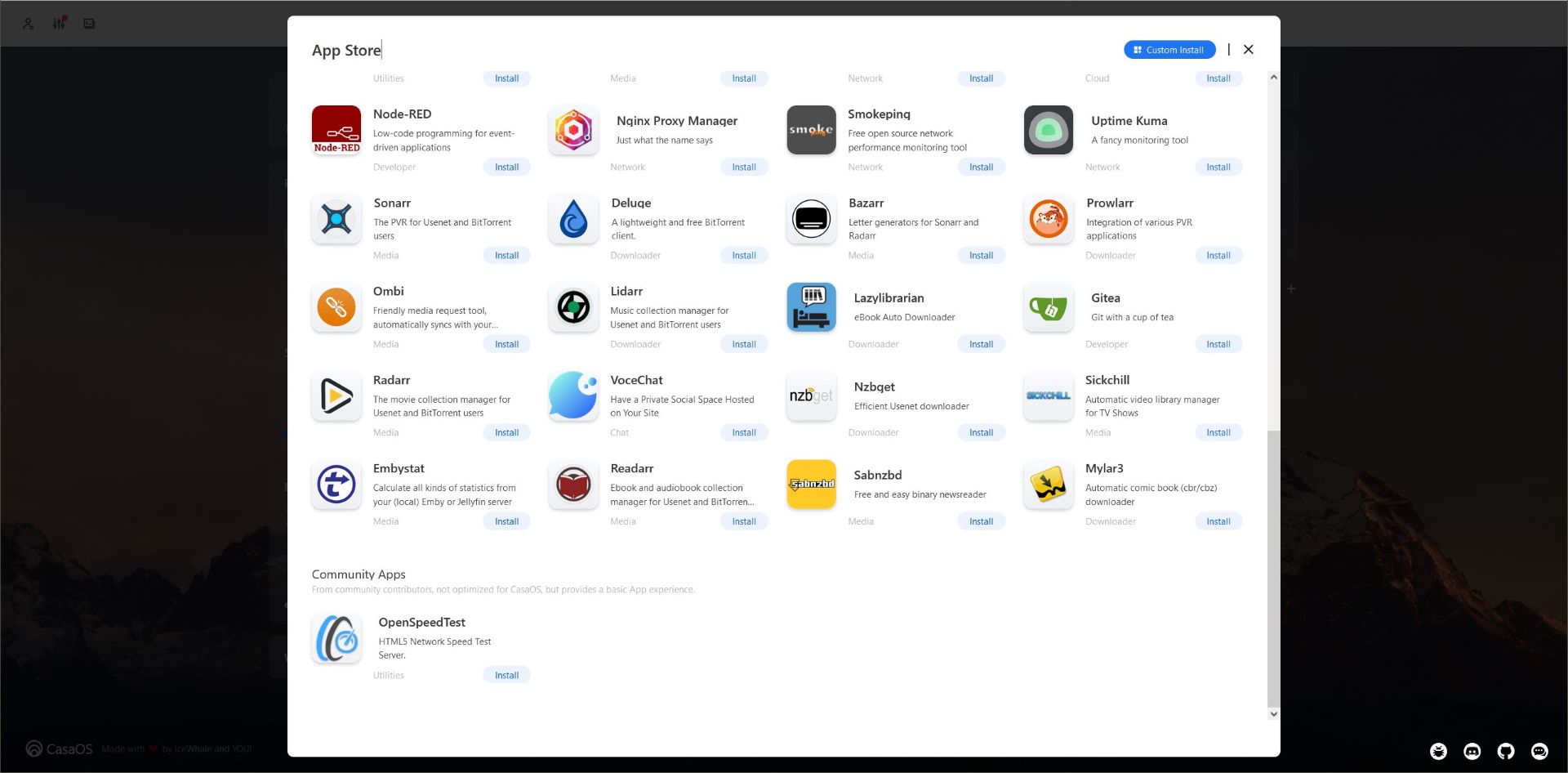

由Zimaboard制造商IceWhale开发的软件的亮点是,它可以管理Docker容器中的所有其他应用程序。通过 "应用程序商店",大量的应用程序可以在按下一个按钮后被安装到预先配置好的容器中,包括Jellyfin、Proxmox、NexCloud、pfsense、OpenNAS和许多许多知名软件。
Docker管理还使Zimaboard上的多个应用可以轻松地同时运行,每个应用都在自己的分隔环境中,如果需要的话,不会相互影响。
实际测试--奇妙的不复杂和多功能的Raspberry Pi替代品

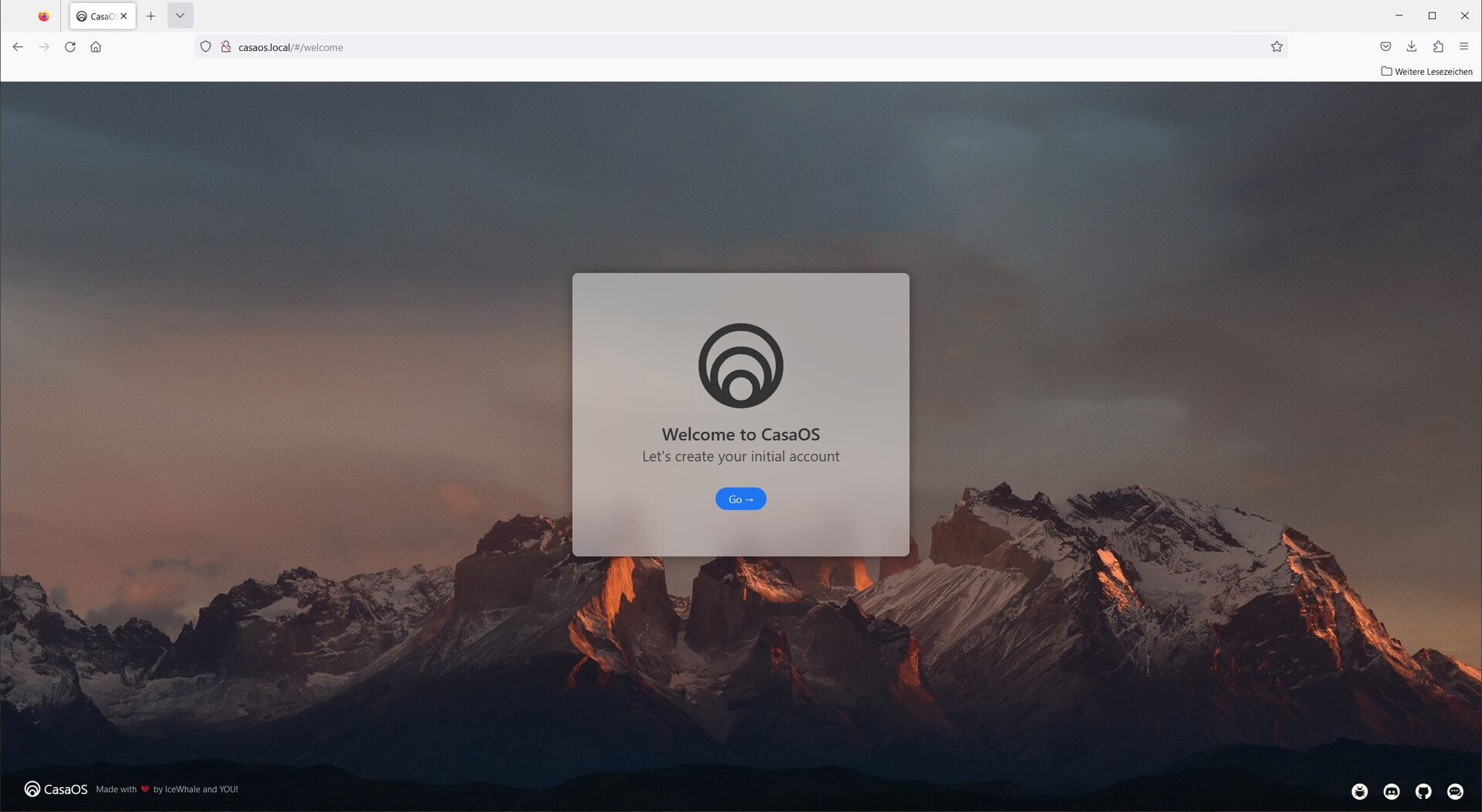

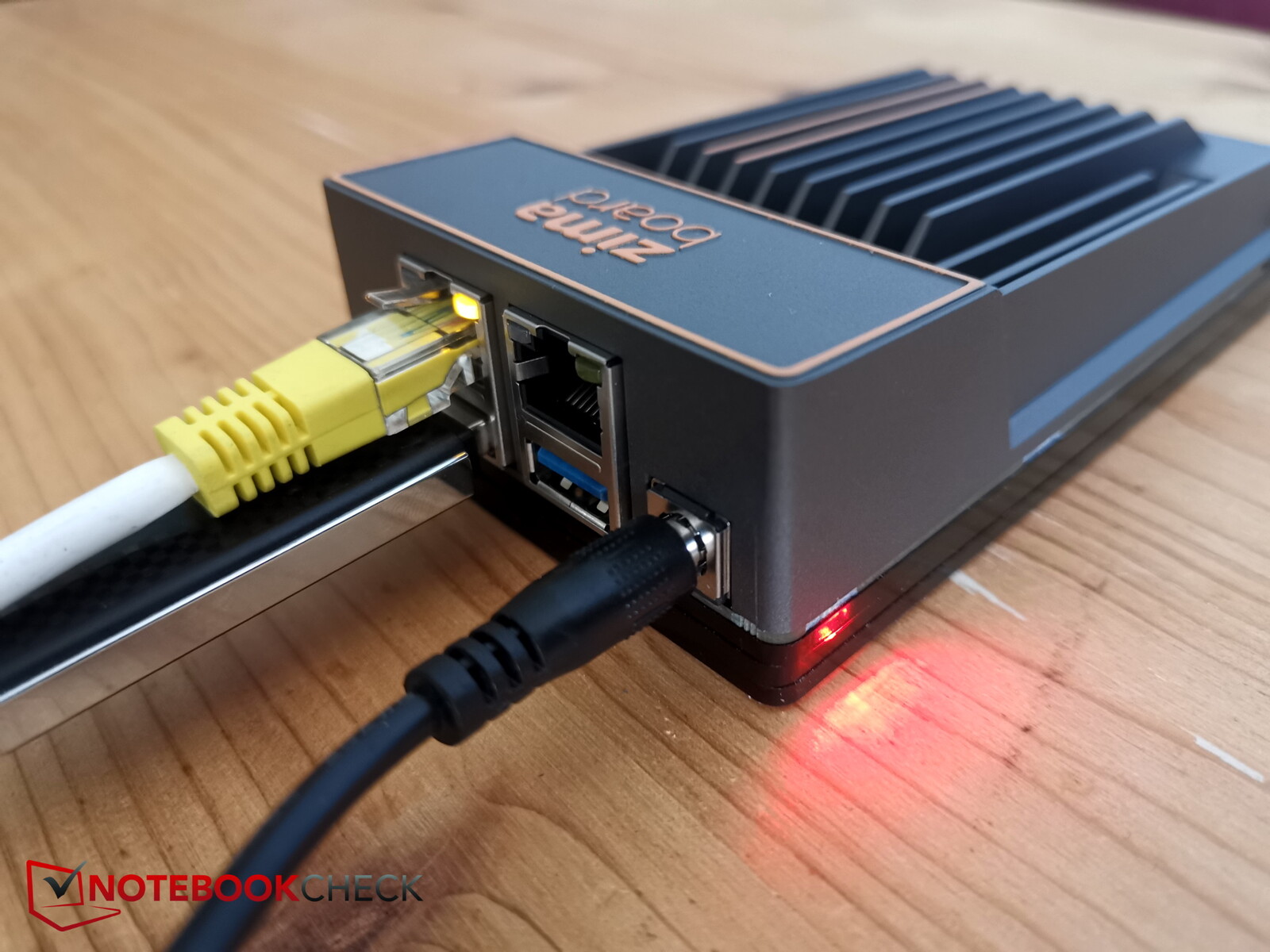

第一次设置是超级简单的:你通过局域网电缆将Zimaboard连接到电源和路由器上,你可以通过浏览器和CasaOS连接到电路板。然后可以通过App Store安装第一个软件。
另外,你也可以连接显示器和键盘/鼠标,把板子当作PC使用。然而,我们更喜欢把它作为一个多功能的服务器。Windows可以运行,但其性能并不是真正为之设计的。
最大的困难是:在一开始就决定你到底想实施哪个项目--播放自己视频的媒体服务器、自己的云存储、网络服务器、防火墙、路由器、游戏服务器....。啊,这么多的可能性!
如果有疑问,只需一次实现几个项目,例如,使用Proxmox的虚拟机。该应用程序在商店中无法使用,但也可以通过U盘安装。为此,你必须连接显示器和键盘,并进入BIOS(是的,英特尔PC)以改变启动顺序(从U盘启动)。但你还需要一个外部存储器,内部eMMC对Proxmox来说是不够的。
就这样,你开始一步一步地想得更大,但第一批项目也很简单,就是Zimaboard本身带来的东西。

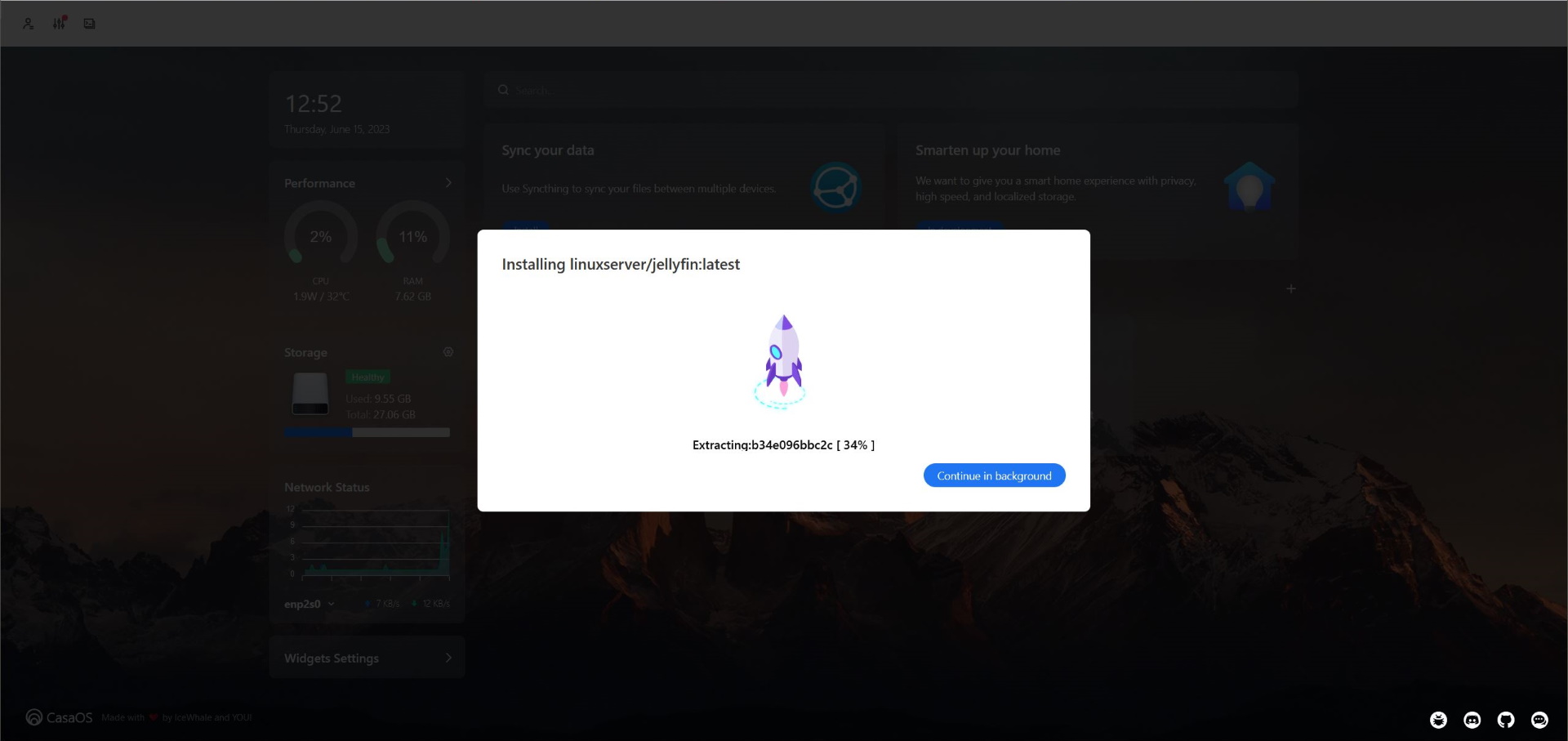

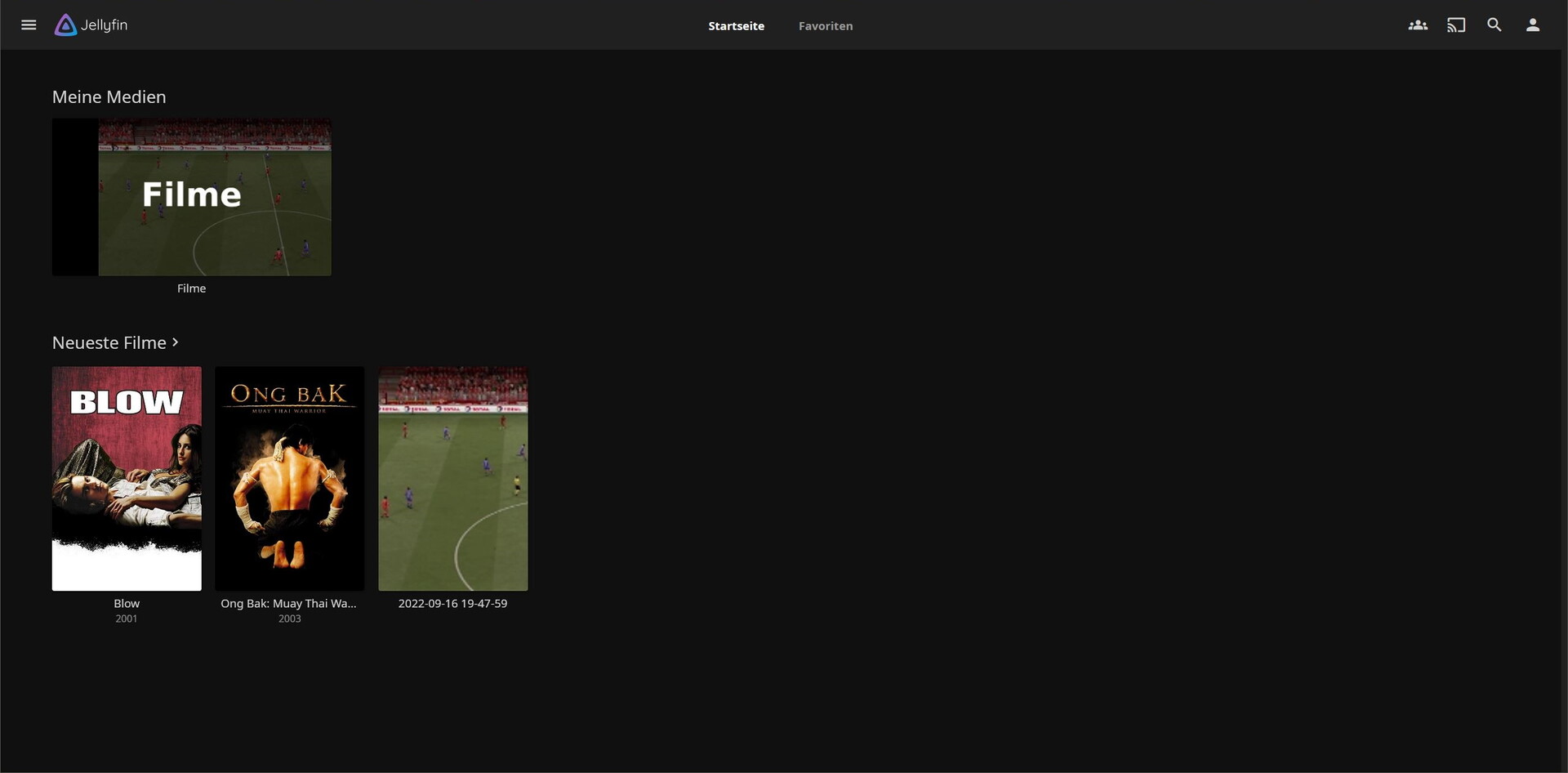

例如,建立一个本地媒体服务器,你可以通过它观看自己的电影和视频。例如,你可以从CasaOS的应用商店安装Jellyfin,只需点击两下。然后你启动应用程序,设置访问数据,上传一些视频到Zimaboard,在Jellyfin中指定文件夹,你就完成了。而且你可以从你网络中的任何一台电脑上观看视频。如果你想在网络中的几个设备之间轻松共享文件,也是如此。如果你有一个域名或得到一个域名,你也可以在旅途中访问它。
小问题

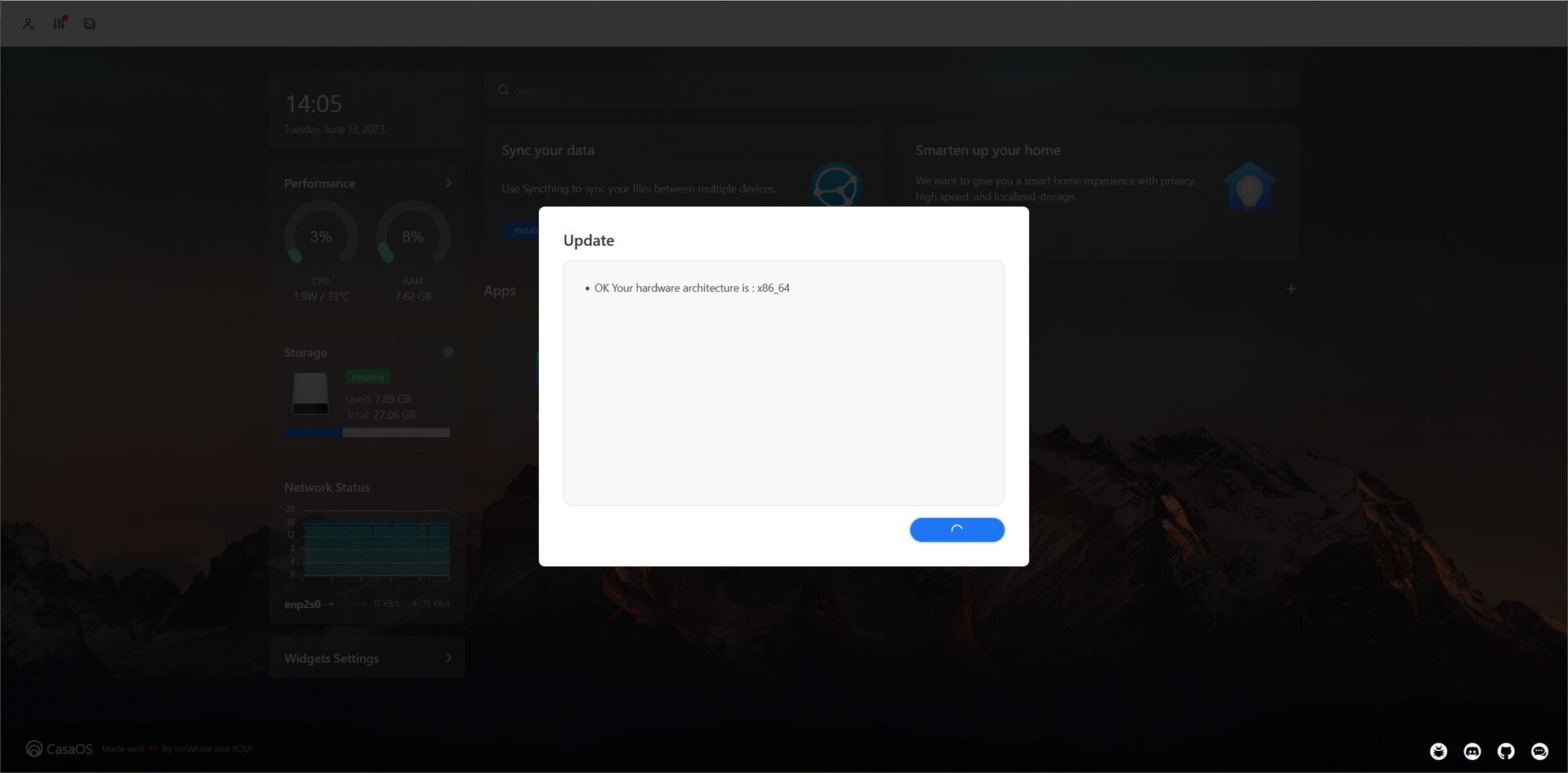

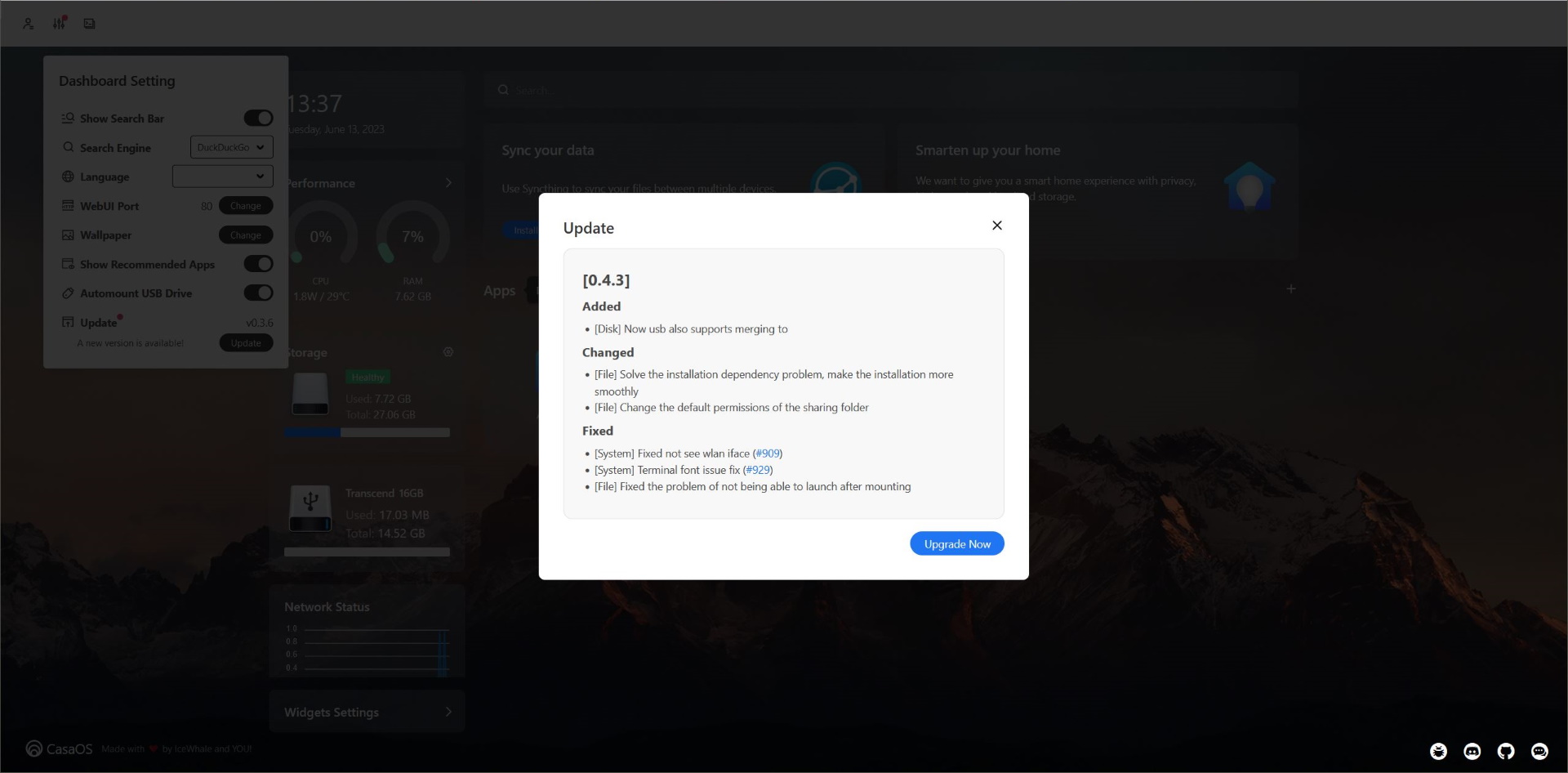

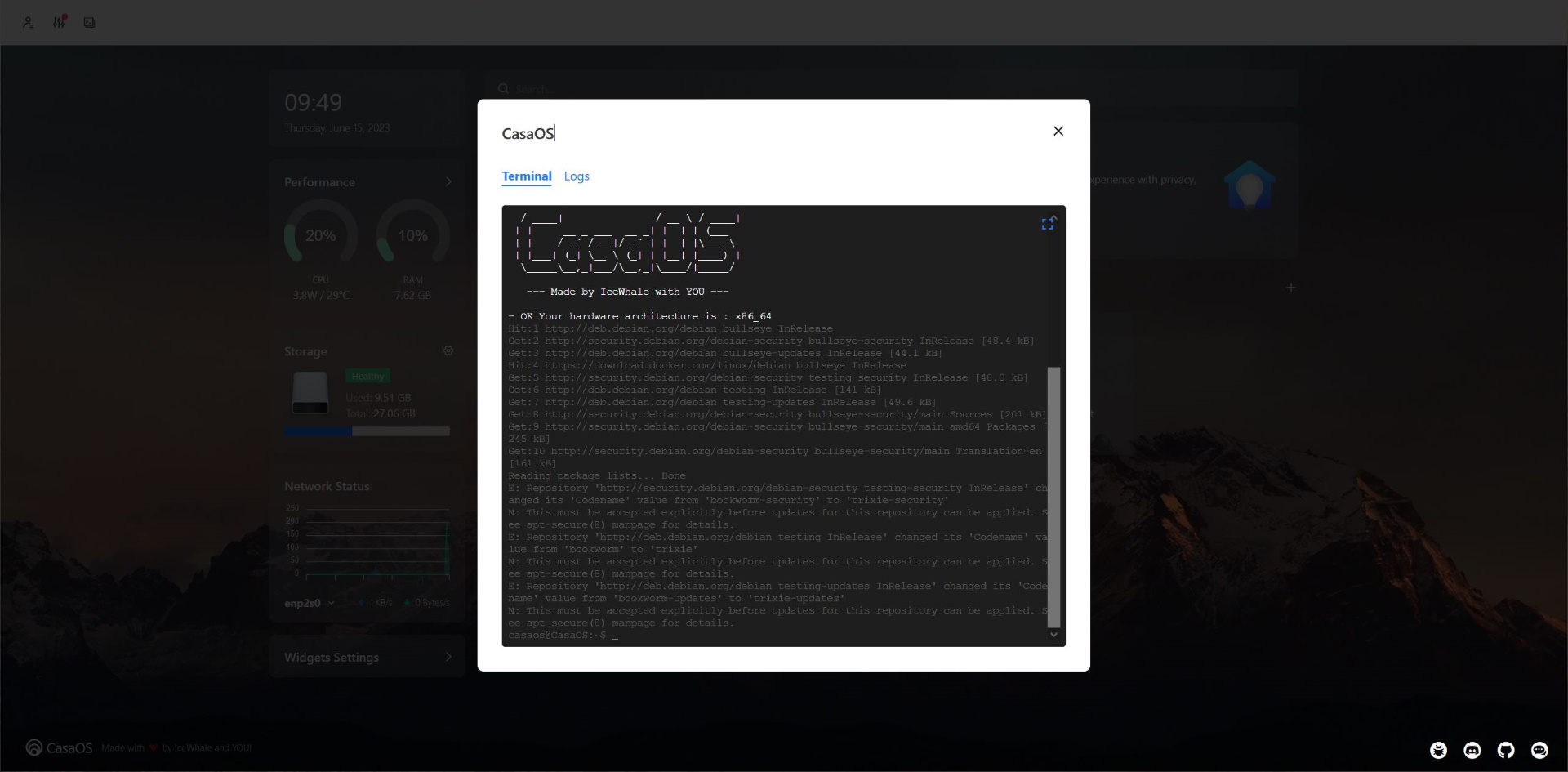

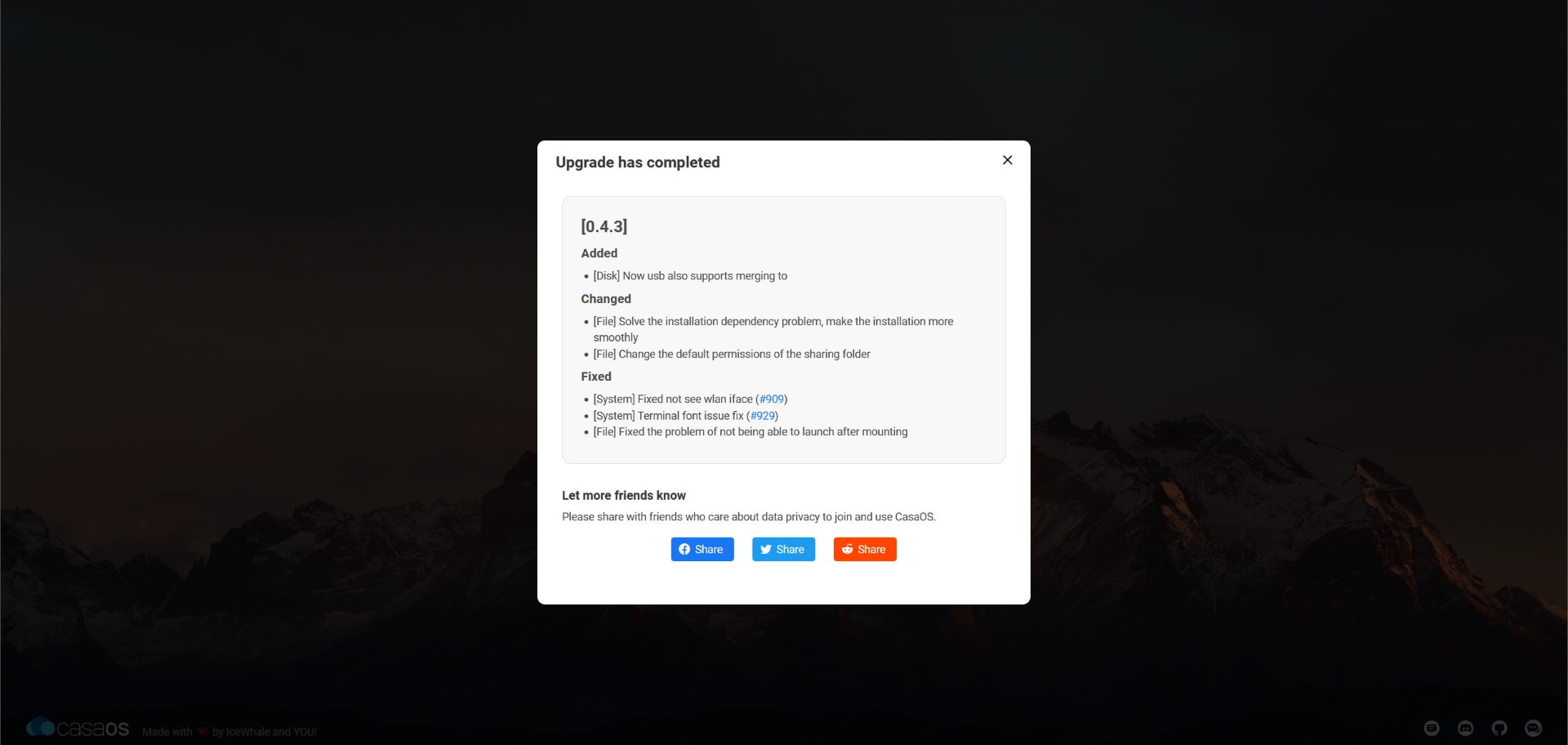

它的大部分工作都很好,而且非常简单明了。我们偶然发现了几个小错误。首先,有一个更新按钮。更新并没有通过设置中的按钮进行。供应商的几个终端命令("curl -fsSL get.casaos.io/update| sudo bash")显示,git仓库中的一些名称已经改变,更新按钮无法链接到正确的版本。但一个简单的 "sudo apt update "可以手动解决一切问题。

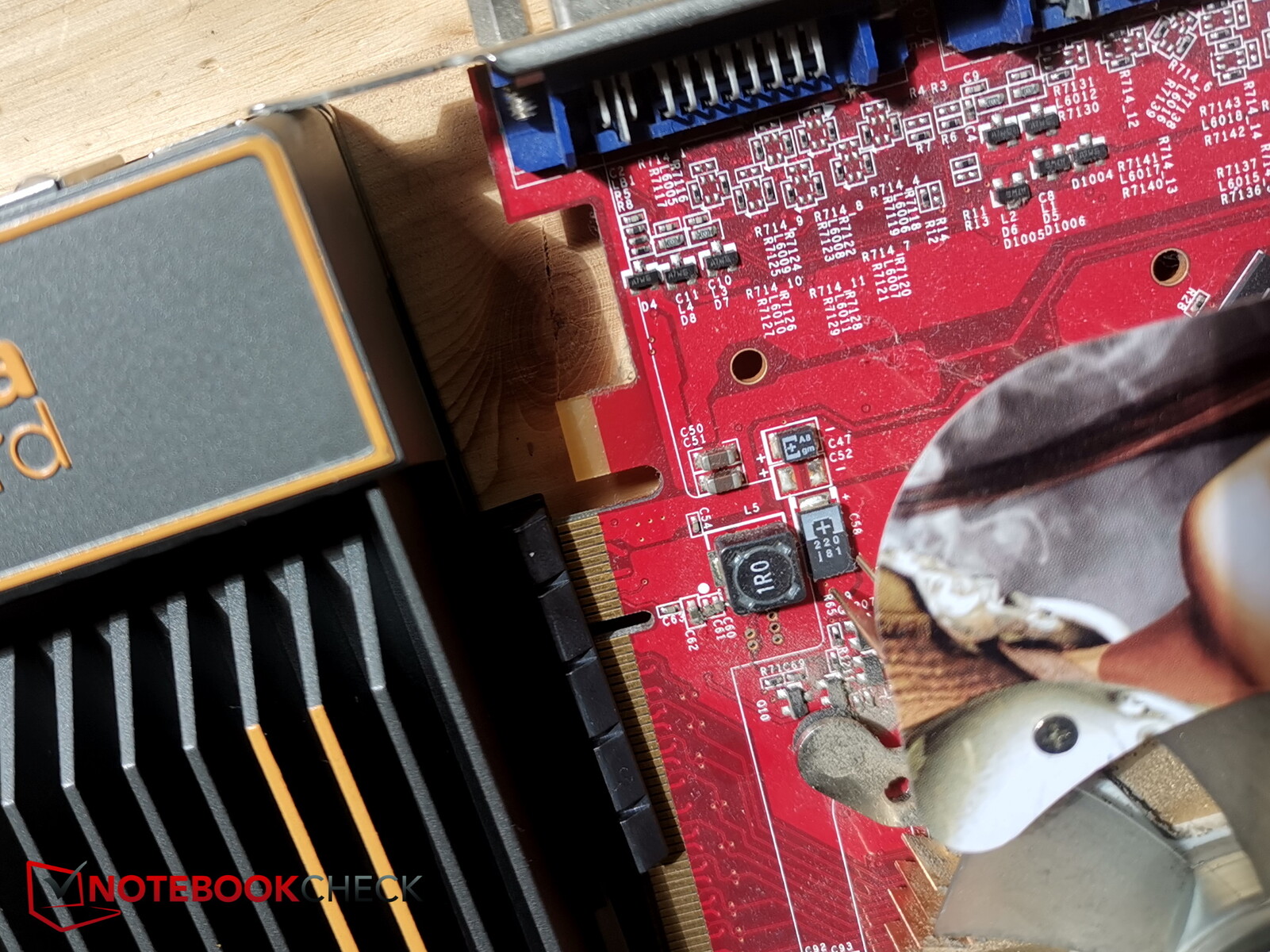

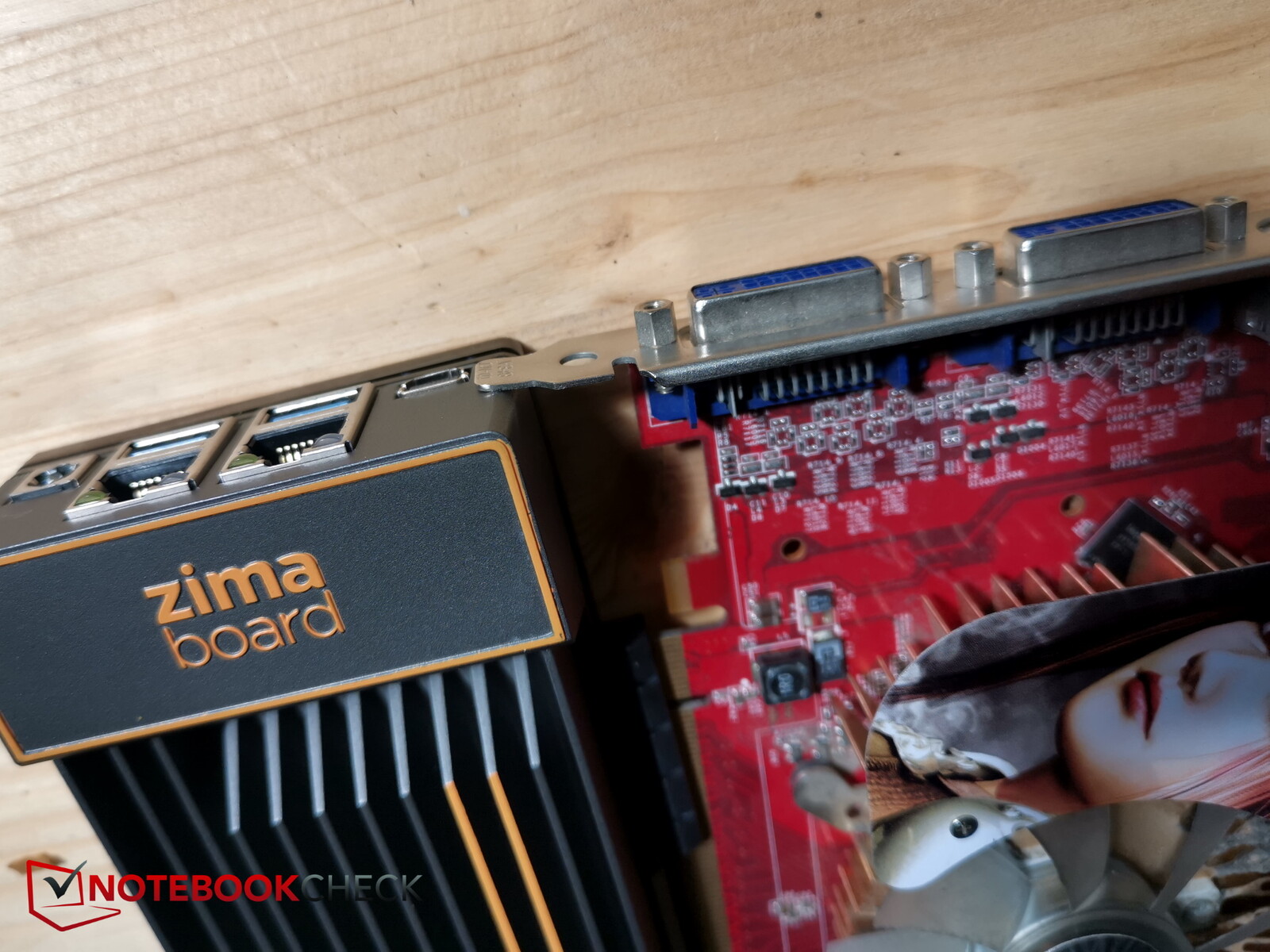

PCIe卡的安装并非完全没有问题。由于它们通常是为台式电脑设计的,所以通常带有一个插槽支架,这可能会给安装带来困难。根据不同的型号,插槽支架正好位于Zimaboard机箱上,因此,卡不容易插入。如果你得到的卡的插槽支架没有直接接触到,它至少可以覆盖MiniDP端口。在有疑问的情况下,你要么把插槽支架拆掉,要么把它弯到一边。
排放和能源 - 被动冷却和经济性
温度
Zimaboard不需要主动风扇,它是被动冷却的,因此没有噪音。大片的金属散热片负责散热,这也使该板具有明确的设计。由于整个上侧都被散热片覆盖,Zimaboard的表面温度非常有限。在闲置期间,我们测得上侧的温度约为32℃(89.6°F)。

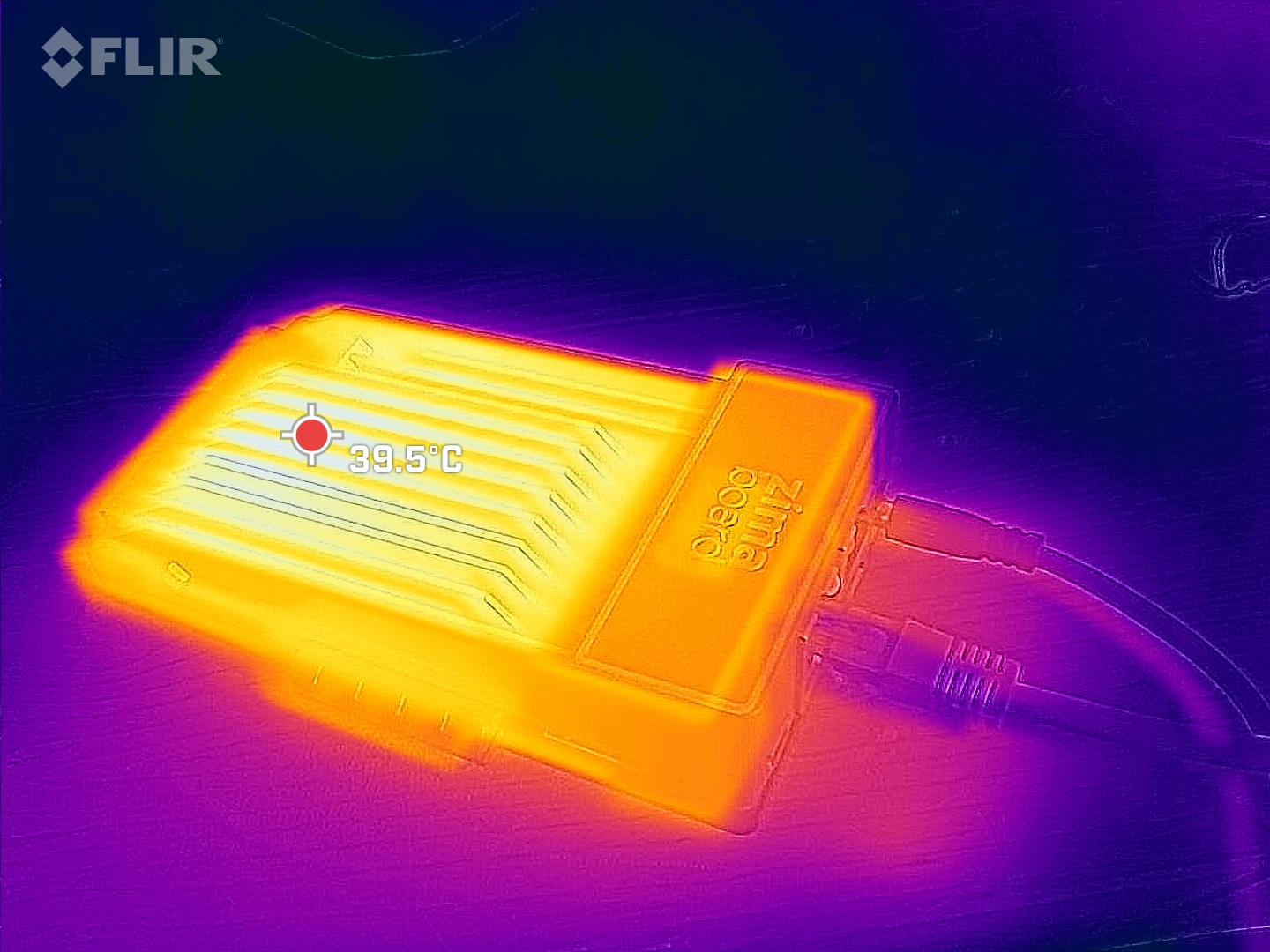

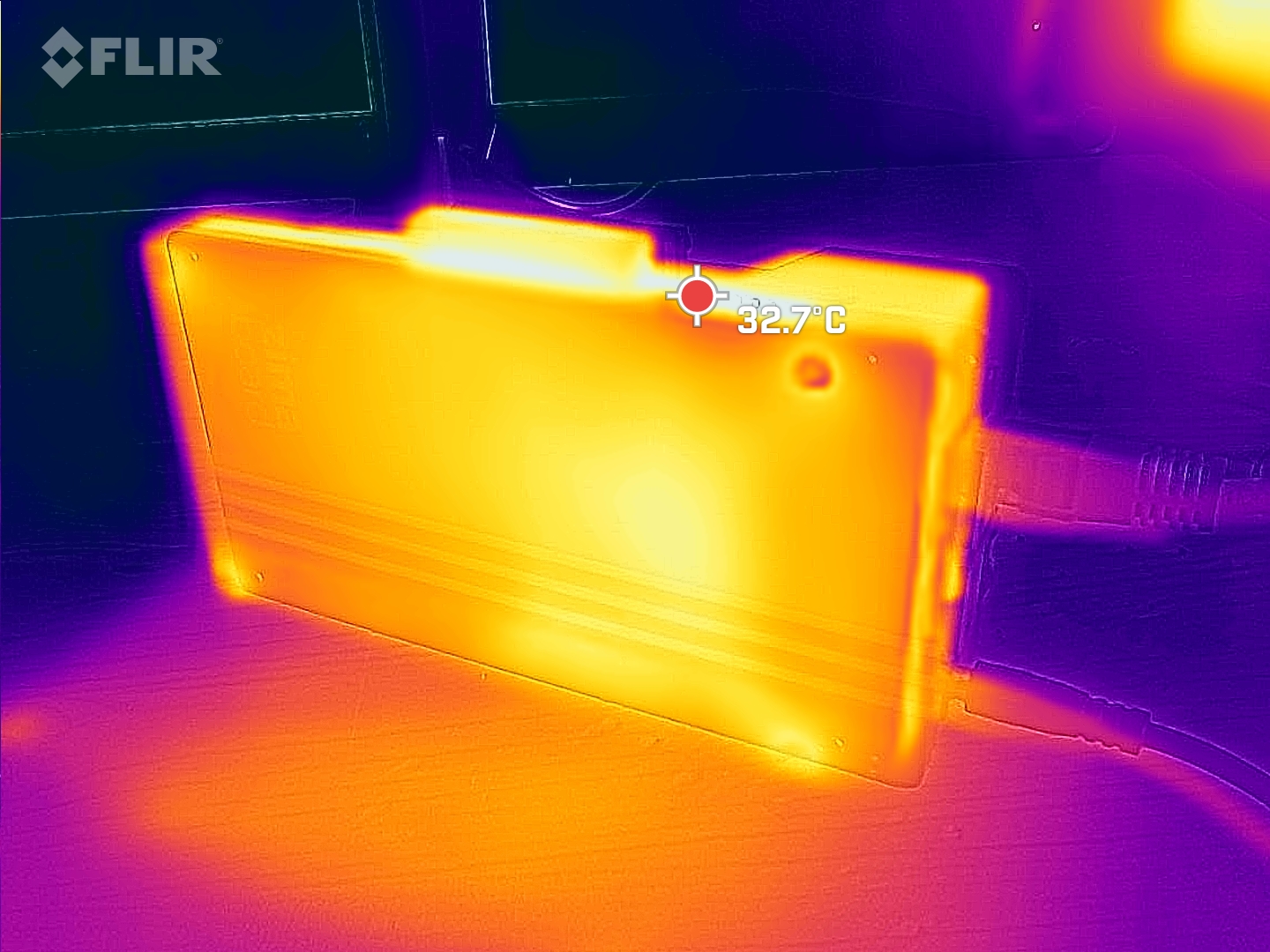

在要求较高的任务下,如转码视频(支持Intel Quicksync)或其他负载,板子自然升温较多。在Jellyfin中进行了大约5分钟的视频转码后,我们测量到上侧的温度高达43℃(109.4°F),而下侧的温度仍然略低,为38℃(100.4°F)。
能源消耗

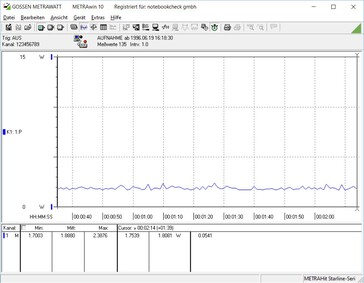

仪表板显示,在没有活动应用程序或其他负载的情况下,空闲时的CPU负载为2%。该系统的功耗略低于2瓦。

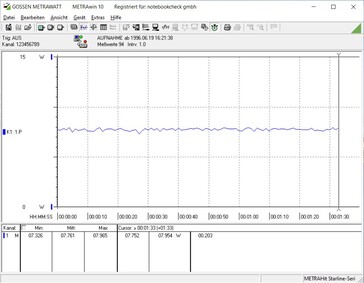

当播放包括转码的MKV视频时,显示CPU负载为55%。消耗量增加到8W左右。
一般来说,即使在更高的负载下,消耗也不会超过10W。这也符合IceWhale对Zimaboard的描述。
Pros
Cons
结论 - 用于许多家庭应用的X86 SBC
实验者甚至是初学者都会喜欢Zimaboard。它提供了大量的可能性,邀请你去玩耍和尝试,因为项目可以相对快速和容易地实现。通过最小的障碍,你也可以通过Zimaboard学到很多东西,只是尝试一下,入门门槛很低。这样一来,几乎任何人只要稍加研究,就可以用Zimaboard实现媒体服务器、云服务器、游戏服务器或其他各种项目。
Zimaboard安静、时尚、灵活、易于使用,并邀请人们进行实验。通过简单的CasaOS,你可以快速实现自己的服务器项目。
当然,处理器已经不是最新的了,即使性能比Raspberry Pi要好很多。但CPU仍然是2016年的,IceWhale可以更新他们的板子,也许很快就会有新一代的Zimaboards(据IceWhale说可能在年底)。而且PCIe插槽的排列并不理想,所以插槽的支架会干扰各种扩展卡,必须拆除,也是为了不覆盖MiniDP端口。
价格和可用性

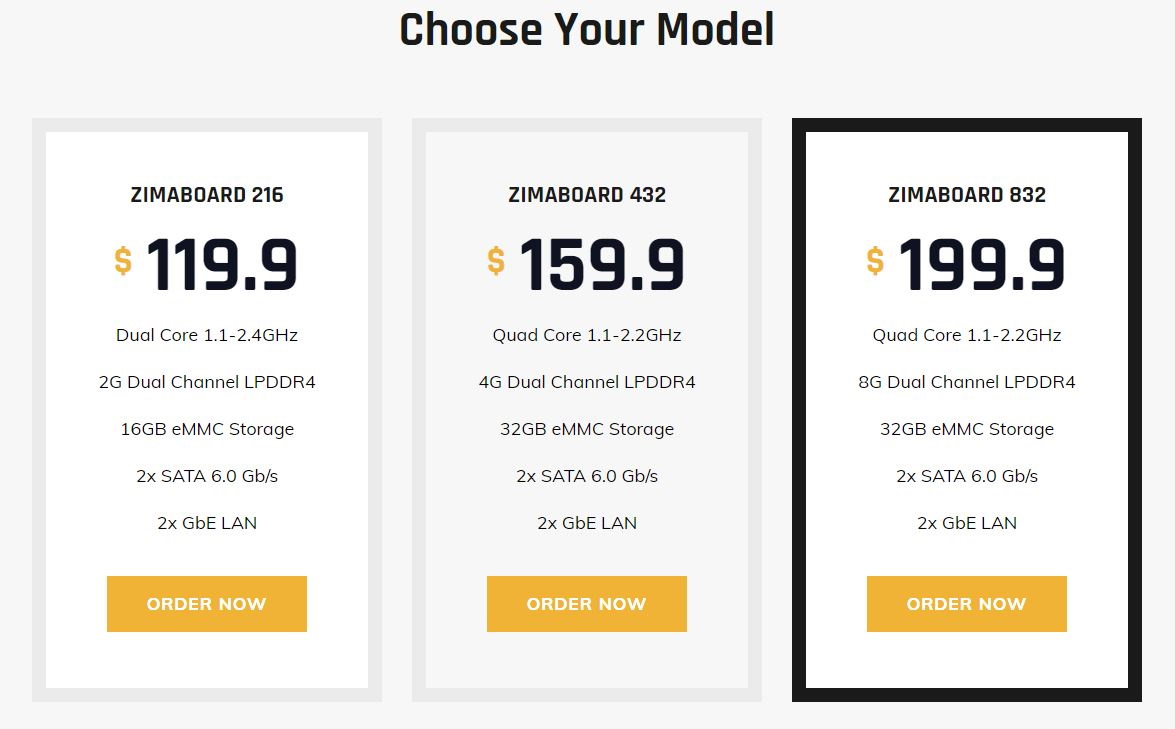

Zimaboard有三种型号,可在Zimaboard.com上购买。.最弱的型号起价约为120美元,中等型号的价格约为160美元,而我们的测试型号具有最佳功能,价格约为200美元。
