早期款PS5出现严重过热问题，液态金属在散热器上留下了永久性痕迹

一台较早生产的PlayStation 5出现了严重的过热问题，这似乎与其液态金属热界面材料的劣化有关。受影响的主机型号为CFI-1116，不过也有其他PS5用户反映，在使用数年后出现了类似症状。

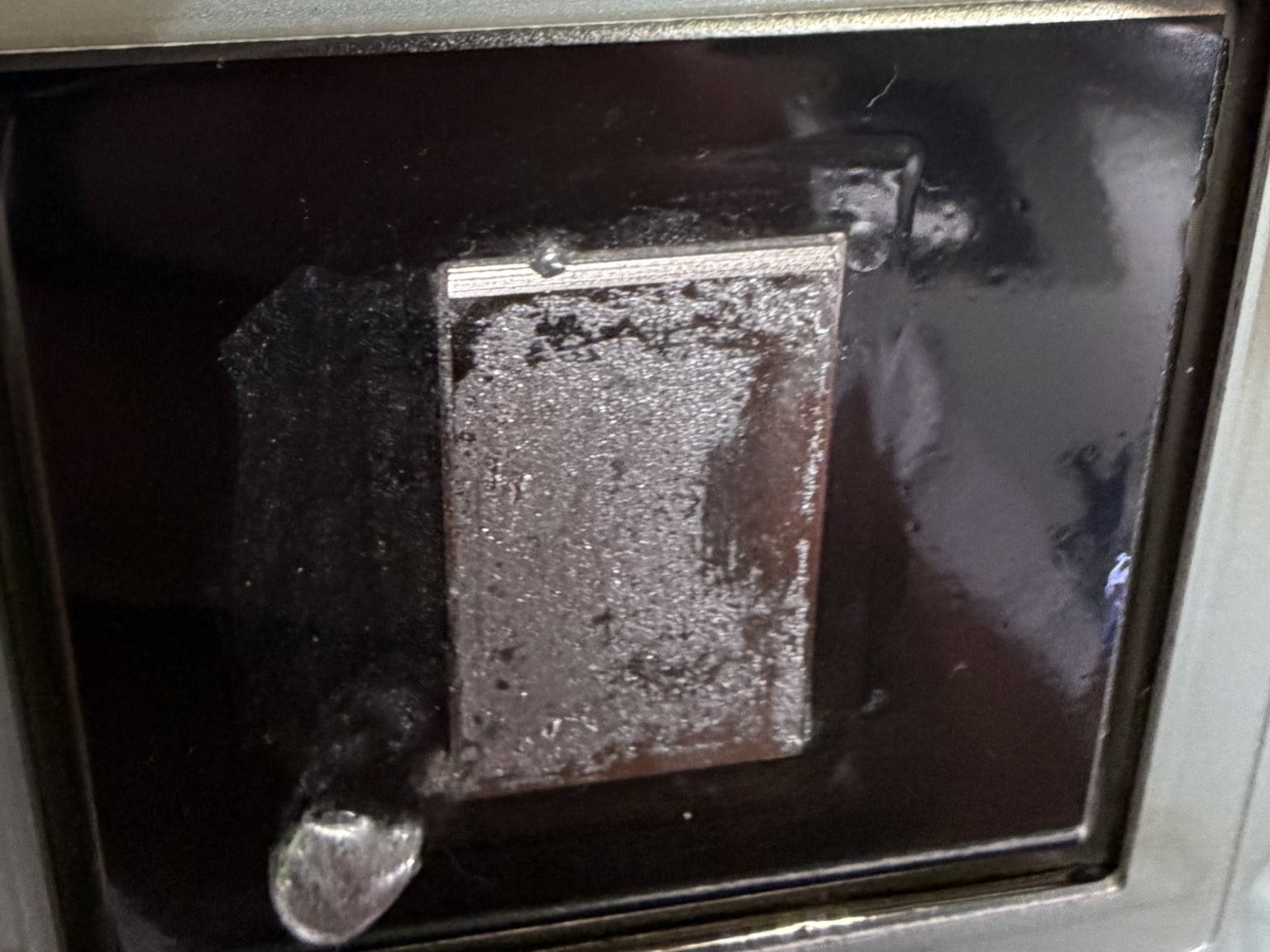

波兰游戏主机维修技师 Modyfikator89 分享了一组 CFI-1116 型号 PlayStation 5 的图片，该主机似乎出现了特别严重的液态金属劣化现象。 据该维修技师称，该主机曾出现过热现象，而图片显示APU及散热片接触面周围存在大面积变色。液态金属是PlayStation 5在内部结构上的一项较为显著的改进。 理论上，它具有出色的导热性，但长期使用后的表现比传统导热界面材料要复杂得多。

在后续报告中，该维修技师表示，清除结壳状残留物后，露出了完好无损、如镜面般光滑的APU芯片。 然而，散热器的接触面情况则另当别论——他描述称，在电镀层显然已受损的区域，留下了永久性的疤痕。因此，他质疑是否应将新的液态金属重新涂覆在受损表面，抑或现在改用PTM7950作为替代方案更为安全。

镓会逐渐扩散并同某些金属（包括铜）发生反应。镍镀层通常被用作防止这一过程的屏障，这意味着PS5散热器的镀层受损可能会导致底层金属进一步与镓基液态金属发生反应。 iFixit在其PS5液态金属更换指南中指出，该材料随时间推移可能会氧化，或在APU和散热器上分布不均。随着时间推移，氧化后的液态金属可能会呈现干涸或开裂的外观，而过热和降频则是可能出现的症状之一。

此外，还有其他老旧PS5主机出现的轶事证据，似乎与这种故障模式一致。在一则Reddit报告中，一位用户描述了一台原版PS5，该主机在运行20至30分钟后开始过热并自动关机。  另有一则2026年7月的Reddit讨论中，一位在发售当天购入PS5的用户表示，尽管已清理过灰尘，主机仍会自动关机。据报道，在这两起案例中，更换液态金属和导热垫后，主机均恢复了正常运行。

另一方面，也有人反映即使付费更换了液态金属后，主机仍持续过热。这引发了关于在涂覆新材料前是否已彻底清除芯片上的腐蚀物，以及液态金属实际涂覆工艺是否规范的讨论。 虽然单凭这一案例尚难下定论，但它再次证明维修技师和用户在PS5液态金属接口周围发现了肉眼可见的表面劣化现象。

不过，这并不意味着CFI-1116存在普遍缺陷。 该型号作为索尼PS5的第二次重大硬件改版问世，因其散热器重量大幅减轻而在发布时备受关注。因此，最新案例更多地证明了老旧PS5的热界面可能出现的问题，而非所有CFI-1116主机注定会遭遇同样的命运。

尽管如此，鉴于索尼随后对PS5散热系统所做的调整，这一问题仍颇具参考价值。后期生产的主机采用了进一步的改进方案，旨在控制液态金属在APU上的分布。随着最早批次的PlayStation 5主机服役时间接近六年，其这种特殊热界面材料的长期劣化现象，在实际使用中也变得越来越容易观察到。
