三星Galaxy Z Flip 在雄心勃勃的 DIY 项目中成为配备黑莓实体键盘的迷你滑盖手机

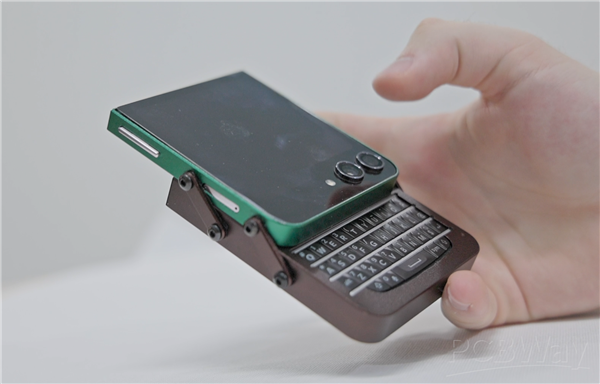

Marcin Plaza 的Galaxy Z Flip 5 mod 采用黑莓键盘，外形小巧。(图片来源：PCBWay 上的 Marcin Plaza）

因最近的机械键盘联想 Yoga 笔记本电脑项目而出名的 Marcin Plaza 又回来了，这次他把三星Galaxy Z Flip 智能手机改装成了一款可口的复古滑盖手机，配备了硬件键盘和小巧的显示屏。这个项目不仅挽救了一部已经报废的 Z Flip 5，还解决了手机最大的耐用性问题之一。

Julian van der Merwe (translated by Ninh Duy), Published 09/04/2025 🇺🇸 🇪🇸 ...

Smartphone DIY Concept / Prototype 3D Printing Android Foldable Samsung Touchscreen

最近，Marcin Plaza 因其联想 Yoga 笔记本电脑的制作而声名大噪。马辛-普拉扎（Marcin Plaza）最近因制造联想 Yoga 笔记本电脑而声名大噪。屡屡损坏的键盘换成了机械键盘。Plaza 的最新作品不是笔记本电脑，而是一部破损的Galaxy Z Flip 5，他将其拆卸下来，改造成一部现代滑盖手机，配备黑莓 QWERTY 键盘，底部是定制的 CNC 铣铝外壳。

Plaza 的项目旨在修复损坏的 Z Flip 5，消除其最大的弱点--易碎的内部显示屏。尽管Z Flip 5 已推出两年多，但在亚马逊上的售价仍高达 360 美元，因此 Plaza 为他的项目购买了损坏的智能手机。

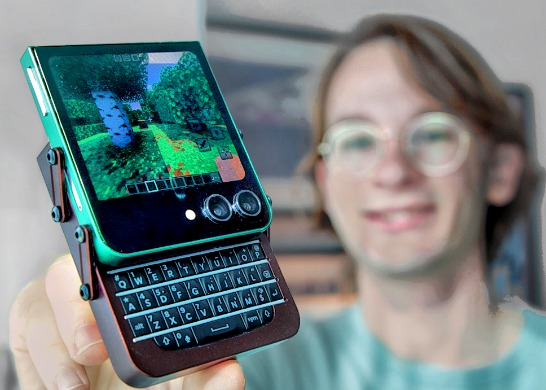

Galaxy 配备黑莓键盘和定制铝制底盘的 Z Flip 5 mod。(图片来源：PCBWay 上的 Marcin Plaza）

Galaxy Z Flip 5 变身滑盖手机

Plaza 以 "创新是可悲的 "为由，决定重新设计三星Galaxy Z Flip 5。Z Flip 5 实际上就是Android 的黑莓火炬（BlackBerry Torch）。Plaza 首先拆毁了破损的 Z Flip 6，并测试 "在它哭泣之前"，他可以从设备上拆下哪些部件。最终，他决定拆除一些非必要的组件和一些更大的遗漏，比如 5G 天线。然后，他继续为原本放置在底部外壳中的所有硬件制作一个新的外壳模型，在3D打印出几个原型用于测试后，最终将用铝材数控铣制成新的外壳。

新外壳和附加电路的设计是为了适应老式黑莓 QWERTY 键盘（由定制编程的 Arduino Pro Micro 驱动，可模拟 USB 键盘），外壳采用了简陋但有效的平行开口设计，不用时可将键盘整齐地隐藏在屏幕下方。Plaza 利用三星备受喜爱的 Good Lock 应用程序及其 MultiStar 模块，可以在正面小屏幕上打开所有应用程序，而这块小屏幕现在是改装后的 Z Flip 5 的唯一屏幕。Plaza 使用了 Z Flip 5 的大部分原始硬件，包括连接主板和显示屏的原始柔性线缆，他还为智能手机增加了一些功能，比如现在占据手机下半部分的 MagSafe 无线充电磁环。

Plaza 的 DIYGalaxy Z Flip 并不打算用于复制，因此修改者还没有提供文件或制作指南（至少现在还没有），但你可以通过下面嵌入的 YouTube 视频了解其制作过程。
