Bolt Graphics 的非传统 Zeus GPU 通过首轮硬件测试，但商业上市推迟至 2028 年

去年，Bolt Graphics 发布了雄心勃勃的 Zeus GPU，并宣称其性能将达到相当惊人的水平。该公司此前曾于 2024 年展示 Thunder GPU，随后将重心转向 Zeus。后者承诺提供最高相当于 Nvidia GeForce RTX 509010 倍的路径追踪性能，同时具备可扩展内存和集成 400 GbE 网络等一些不同寻常的硬件特性。如今，Bolt Graphics 已达成一个重要里程碑，让这款看似遥不可及的 GPU 离现实又近了一步。

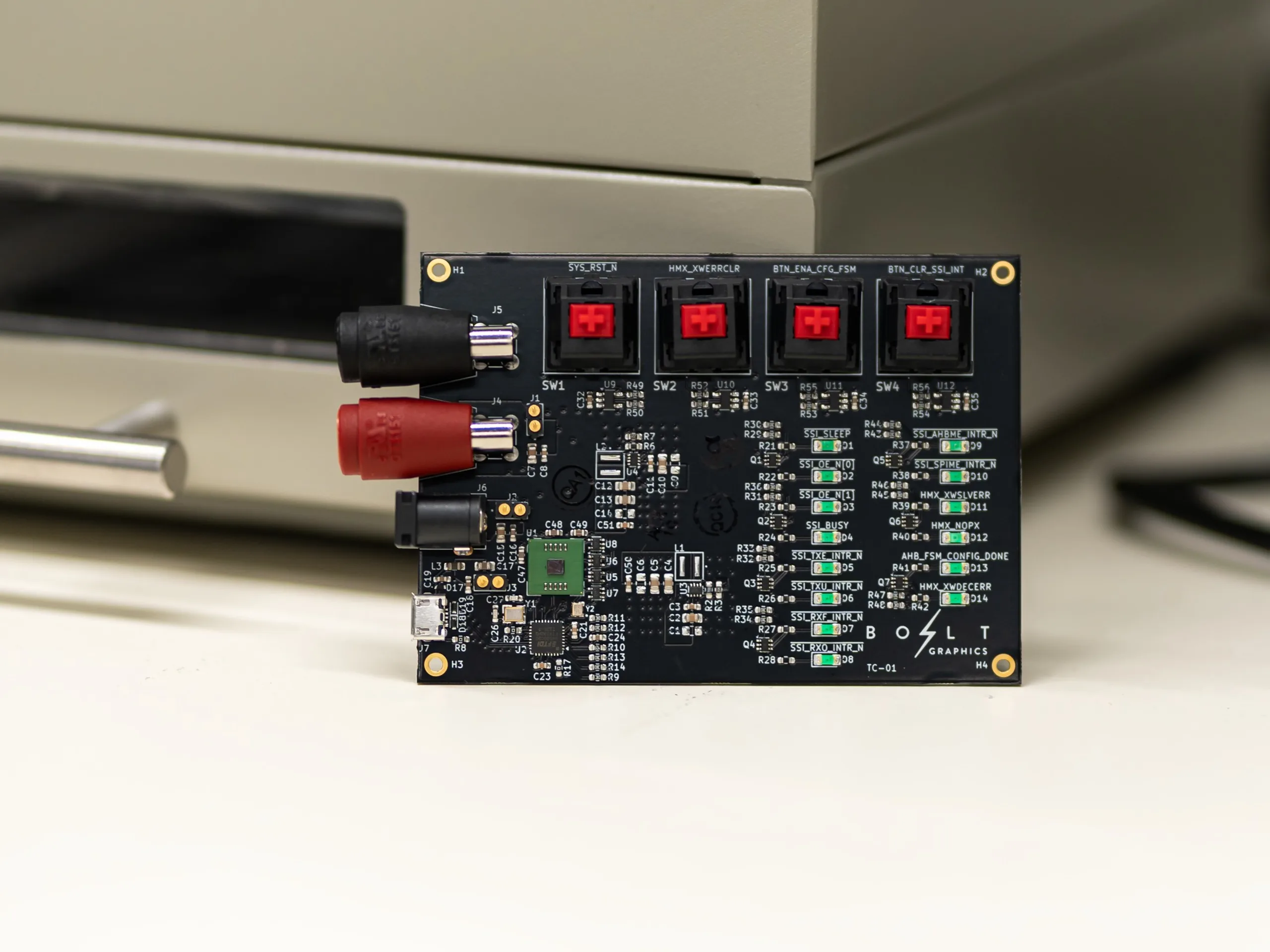

在一份新闻稿中，Bolt Graphics 确认已成功完成首颗 Zeus 测试芯片的初始调试。这颗原型芯片采用 TSMC 的 12 nm 工艺制造，面积仅为 6 mm²，功耗约为 1.4 W。该公司表示，工程师为 A0 版芯片通电后，在 24 小时内完成了初始调试，未发现任何功能问题。该芯片还在 -40°C 至 85°C 的温度范围内接受了测试。

值得注意的是，Bolt Graphics 表示，这颗原型芯片的功耗远低于此前用于验证其架构的 FPGA 平台，后者需要 35 W 的功率。该公司还声称，这颗芯片的性能和能效超出了内部预期。不过，这些数据不应被视为与量产 GPU 的直接比较，尤其是因为 Bolt Graphics 尚未提供可供独立验证的性能基准测试结果。

Zeus 重新构想了显卡的形态。其拟议配置包括一款功耗为 120 W 的入门级型号，配备 32 GB LPDDR5X 内存，并可通过 DDR5 SO-DIMM 扩展内存。更高端的服务器配置则可使用 DDR5 RDIMM，支持最高 2.25 TB 的内存。集成网络、专用路径追踪硬件以及对专业渲染的侧重，使其更适合科学仿真和内容创作。目前，游戏并非其重点。

最新的测试芯片定位为用于电磁仿真的专用硬件。Bolt Graphics 声称，这种方案可以加速涉及麦克斯韦方程组的计算，有望让工程师对完整产品而非单个组件进行仿真。该公司最终希望将这一方案扩展到计算流体力学和分子动力学领域。

然而，Zeus 要挑战成熟的 GPU 制造商，仍有很长的路要走。这颗 6 mm² 的原型芯片主要用于验证底层架构，其成功完成初始调试，并不能证明完整尺寸的 Zeus GPU 能否达到此前宣传的性能水平。

Bolt Graphics 还调整了生产时间表。该公司此前预计 Zeus 将于 2027 年第四季度投产，如今则计划于 2027 年第一季度向开发者开放使用，并于当年年底前后向 Early Access Program 客户提供首批硬件。Zeus PCIe 卡和服务器的量产现已安排在 2028 年。

最后，Bolt Graphics 已在台北设立新办公室，以加强与制造合作伙伴的协调。与测试芯片不同，商用 Zeus GPU 预计将采用 TSMC 更先进的 N5P 工艺节点。最终硬件能否兑现该公司雄心勃勃的性能承诺，仍有待观察。
