Wizmaker P1评论。时尚设计中的语音控制3D打印机

如果Apple ,会创造出一台3D打印机。 它可能会像Wizmaker P1一样时尚。就像Apple"的设备一样,这台FDM打印机充满了人们并不真正需要的功能,但仍然喜欢拥有。Wizmaker P1回答的不是 "Hey Siri",而是 "Hello Wizmaker"。
3D Printing

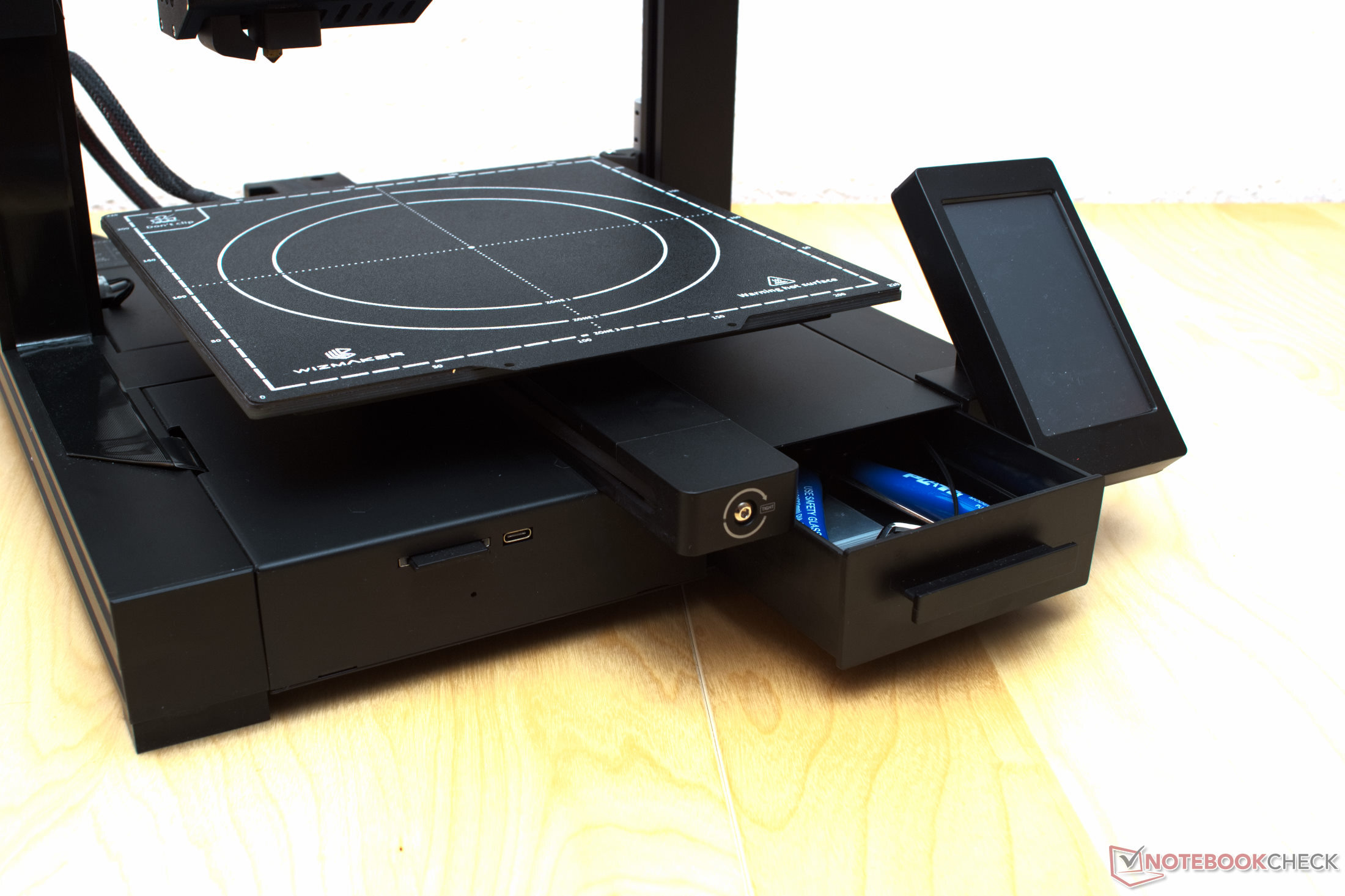

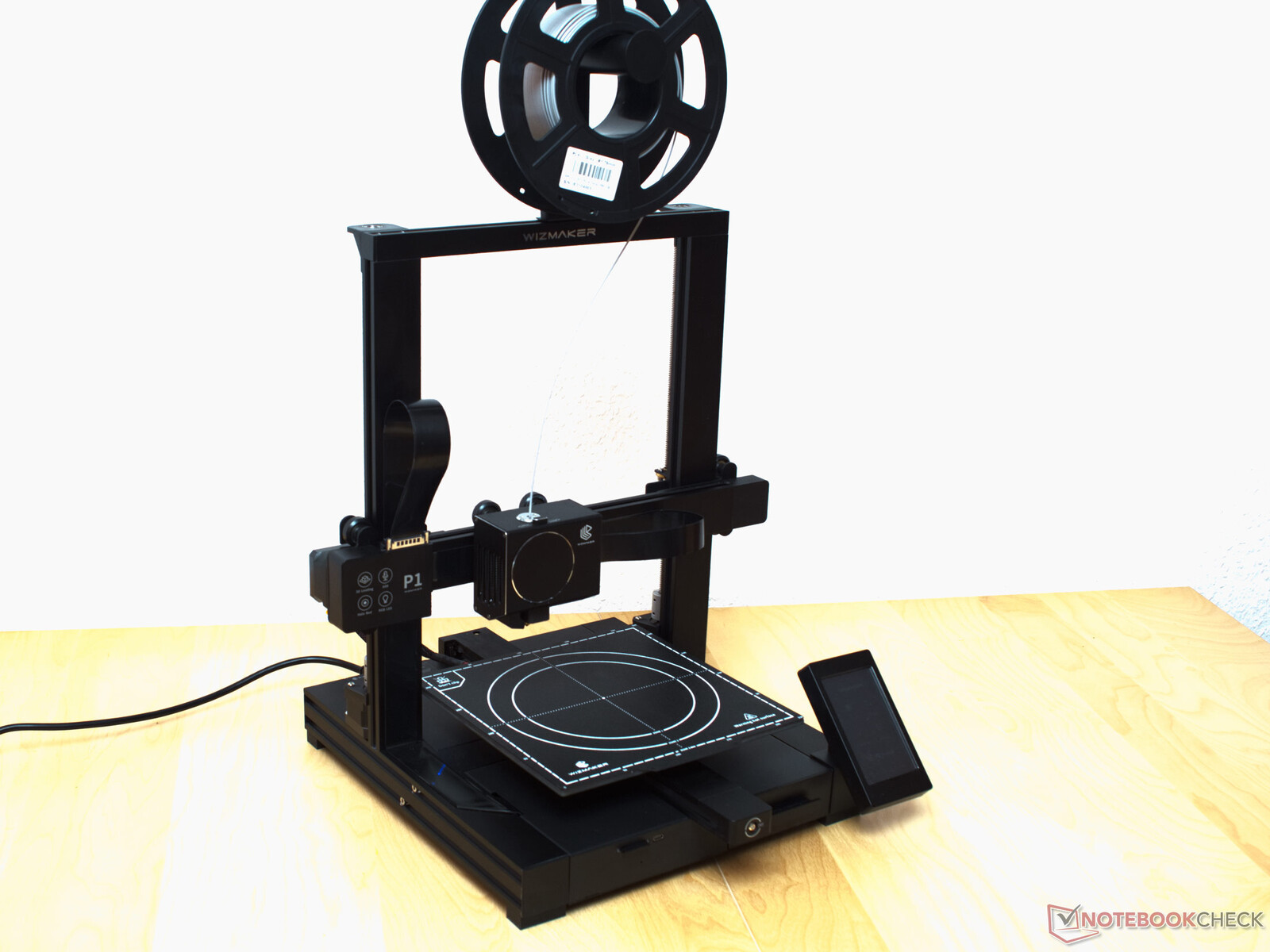

Wizmaker P1已经或多或少地在Kickstarter上成功推出。这款小型3D打印机具有许多功能,主要由于其设计而引人注目。与Creality、Anycubic或类似的3D打印机制造商中的大公司的俏皮竞争对手相比,Wizmaker P1的清晰和用户友好的外观更让人想起包豪斯或Apple 。同时,P1是整洁的,并提供了一些只有少数3D打印机才能拿出的功能。从Halo Bed到语音助手和实用的小东西,如放工具的抽屉,有很多东西值得发现。

提供给我们的测试模型是一个预生产单位。某些性能和设计方面可能与最终产品不一致。然而,我们得到保证,除了颜色之外,硬件不会有进一步调整。

技术数据

关于纯粹的功能,Wizmaker P1在Creality开发的设计中与其他许多3D打印机没有太大区别,采用V型槽铝型材和D型辊。但直接驱动挤出机、带三区加热的PEI涂层打印床和语音控制,使这款3D打印机的用户体验略有不同。

Wizmaker P1
使用的技术 FDM, FFF
最大打印量 220 mm × 220 mm × 265 mm ≅ 12.8 L 8
.6 in × 8.6 in × 10.4 in ≅ 781 cu in
不含电缆的安装尺寸 42 cm × 41 cm × 72 cm
16.5 in × 16.1 in × 28.3 in (w×d×h)
运动系统 X, Y, Z 根据Prusa/Mendel的单驱动。
挤出机 直接驱动挤出机
主板
微控制器
Wizmaker Board V 1.0.2
GigaDevice GD32F303-RET6 Cortex M4 120 MHz; 512 kb Flash; 64 kb RAM
Chipintelli CI1122 离线语音助手
测试设备的固件 Wizmaker 固件 V1.0.1
步进电机驱动器 TMC 2208焊接步进电机驱动器,带256步插值
连接器 SD,USB Type-C
控制 触摸屏,通过USB的串行接口,语音控制
电源 内部110 V - 240 V至24 V电源装置
制造商页面 Wizmaker




结构和设置

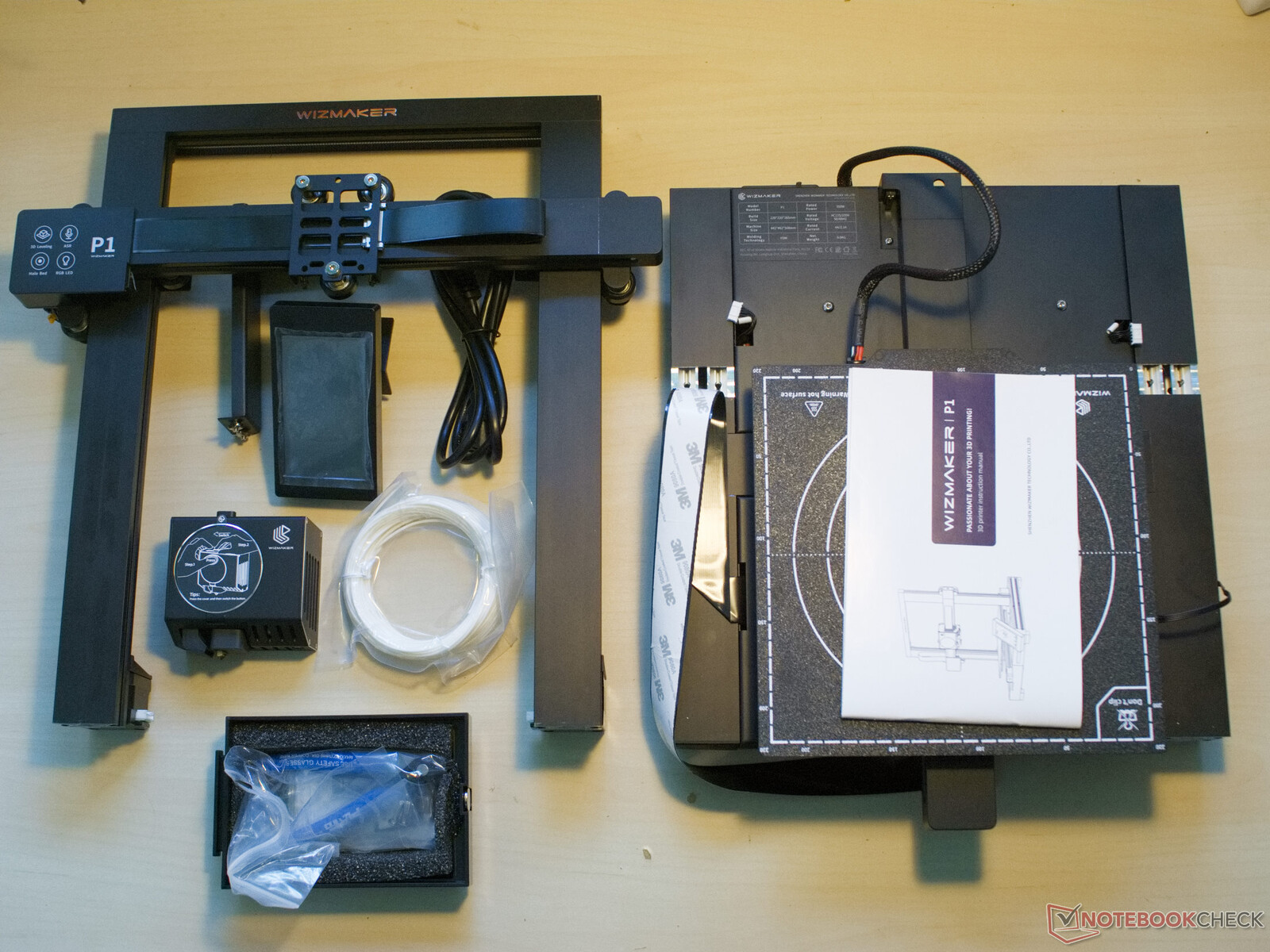

Wizmaker P1交货内容
Wizmaker P1交货内容

在Wizmaker P1的包装中,没有多少小零件。底座、屏幕、拱门和挤出机只需几个步骤就能快速组装起来。为此所需的九颗螺丝被装在组装步骤中描述的三个袋子里。没有太多的电缆连接需要做。在组装过程中,唯一的困难可能是通往X-Carrier的带状电缆。这必须通过双面胶带连接到框架上。这个步骤有点繁琐,但带状电缆应该粘在框架的中心,以达到一个漂亮的整体外观。

包装中包括组装所需的所有工具,一个平头切割器和一些长丝。当拆开3D打印机的包装时,有那么一瞬间产生了怀疑,认为小零件会丢失。然而,它们被很好地包装在基本单元右下方的托盘中。

电缆管理

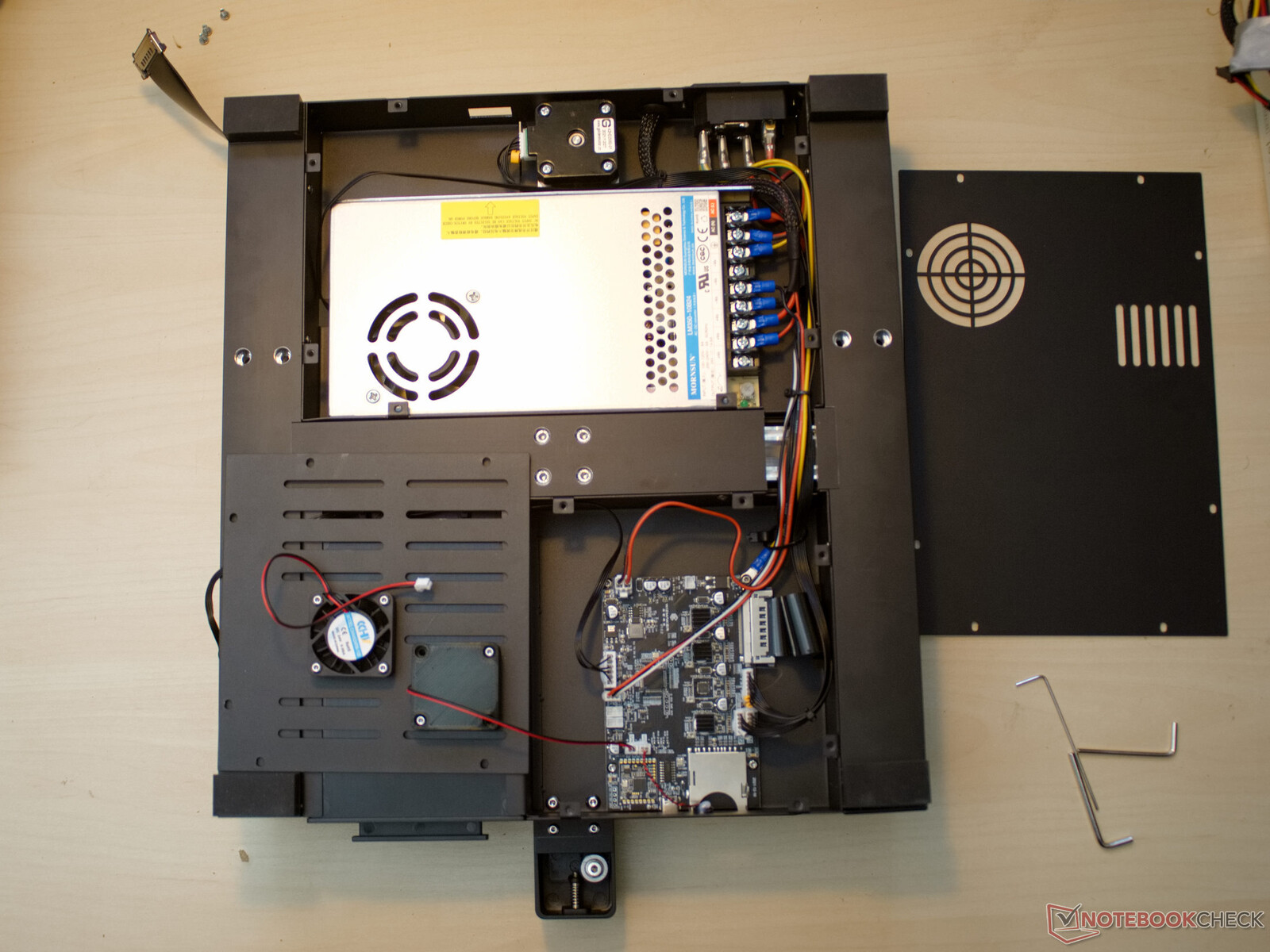

智造家P1的底部,去掉盖子
智造家P1的底部,去掉盖子

由于采用了带状电缆,无论是外部还是内部,几乎看不到任何电缆管理方面的缺陷。在底座上,所有的电缆都被合并成一个受保护的电缆线束。由于采用了带状电缆,在外部也几乎没有出现问题的可能性。

另一方面,通往光环打印床的电缆线束可以从稍长的应力消除装置中受益,但最终,这里也没有什么问题。

主板

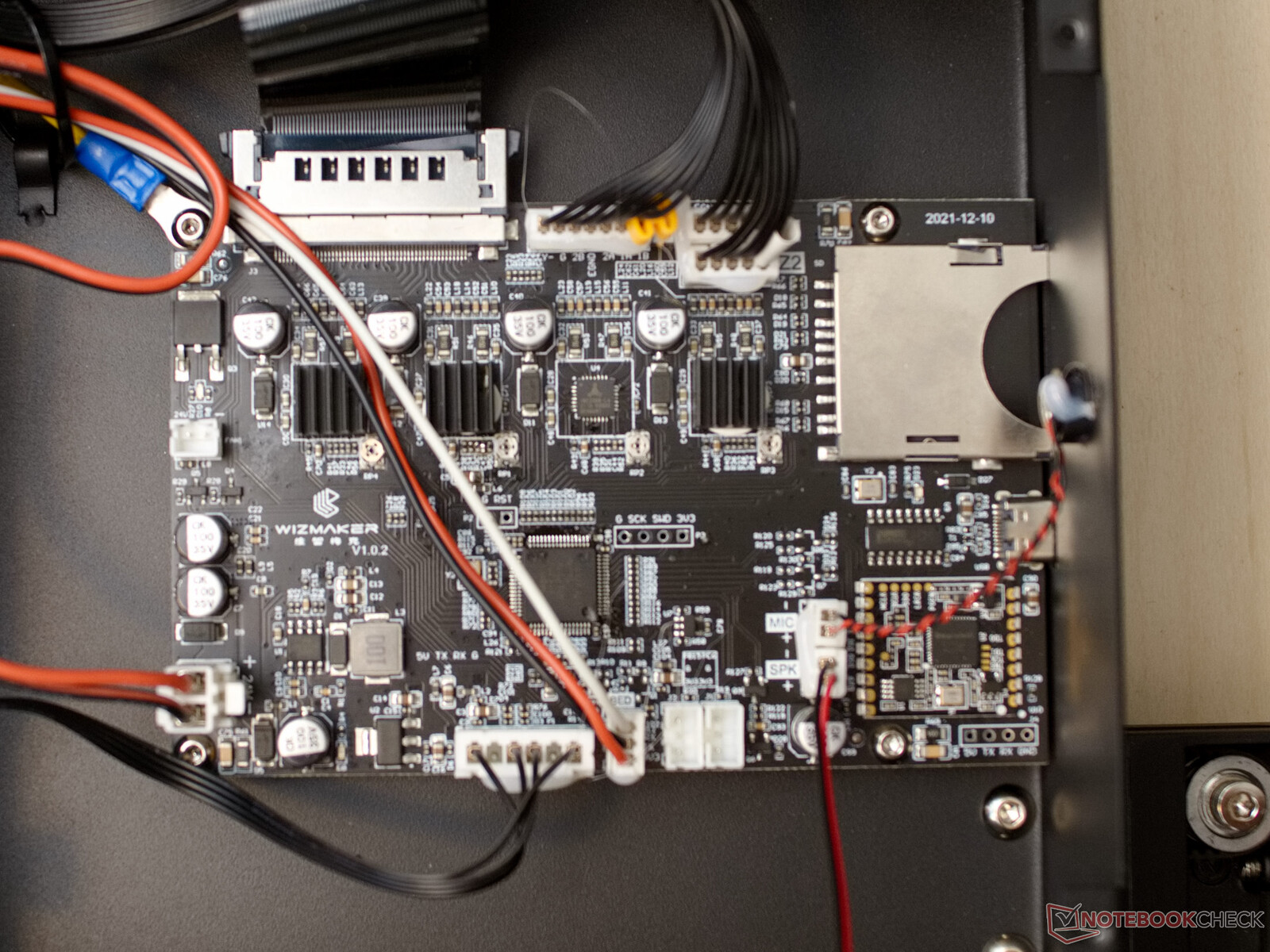

Wizmaker P1 主板
Wizmaker P1 主板

Wizmaker P1的主板初看起来非常整洁。因为大多数连接是通过带状电缆进行的,所以Wizmaker板上只有几个连接。保护性接地(PE)连接也是通过主板和带状电缆连接到3D打印机的所有部件。不幸的是,这在3D打印机上太少见了。

主板上有四个焊接好的TMC2208步进电机驱动器,来自德国TRINAMIC运动控制有限公司。KG。这些确保了Wizmaker P1的安静而有力的运行。由于这里的所有风扇都是按需控制的,所以设备在运行时通常也是相当安静的。

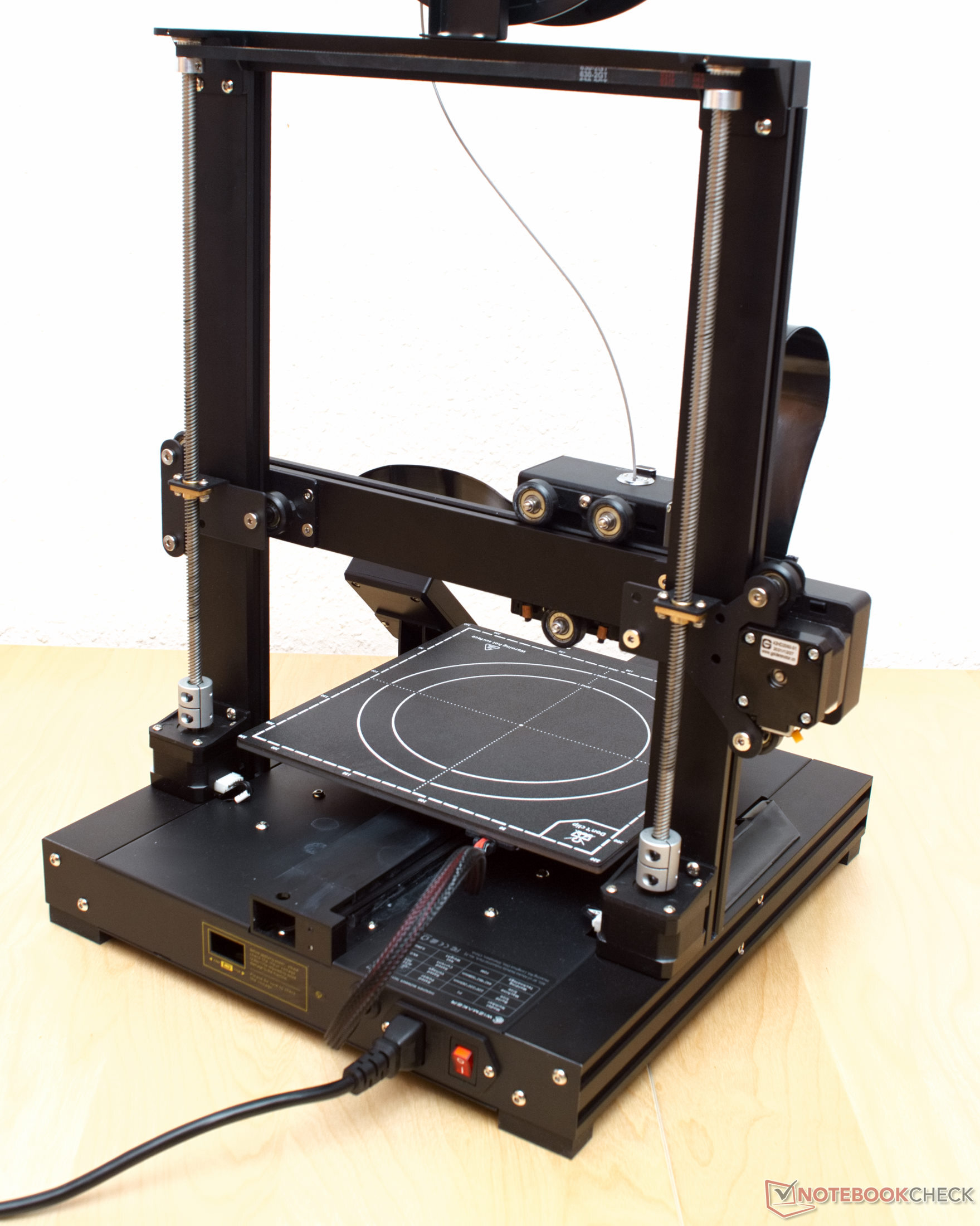

框架

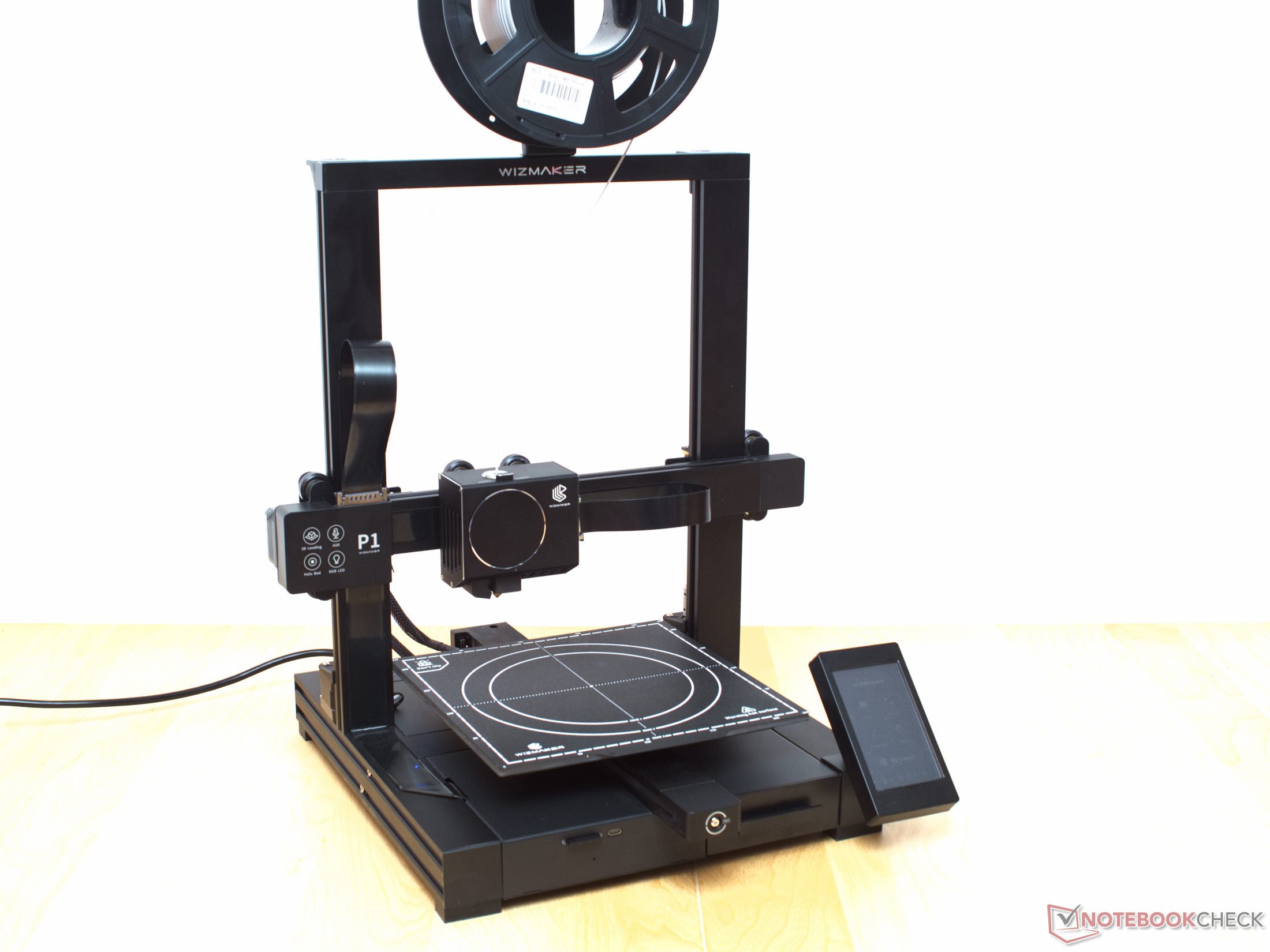

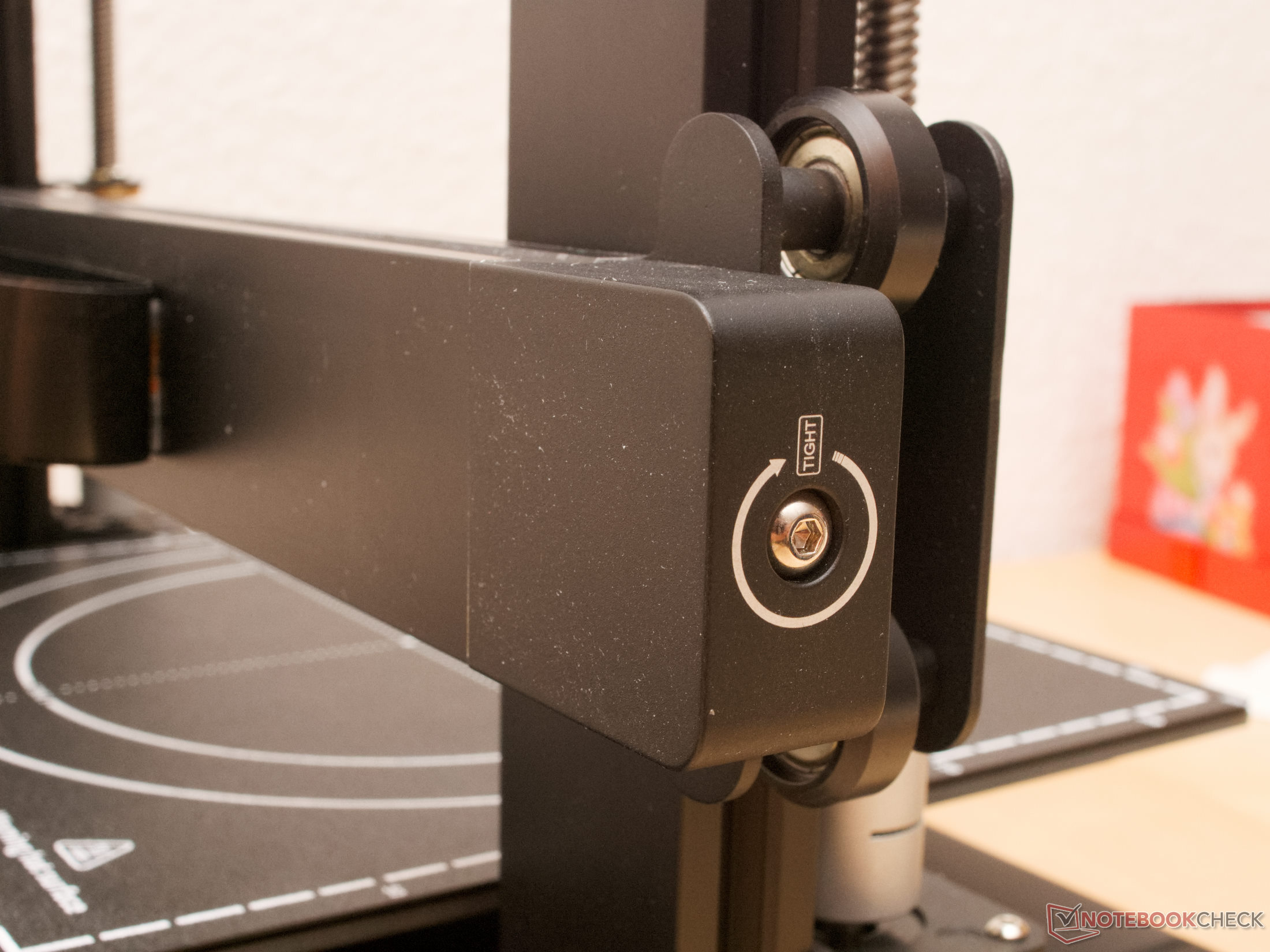

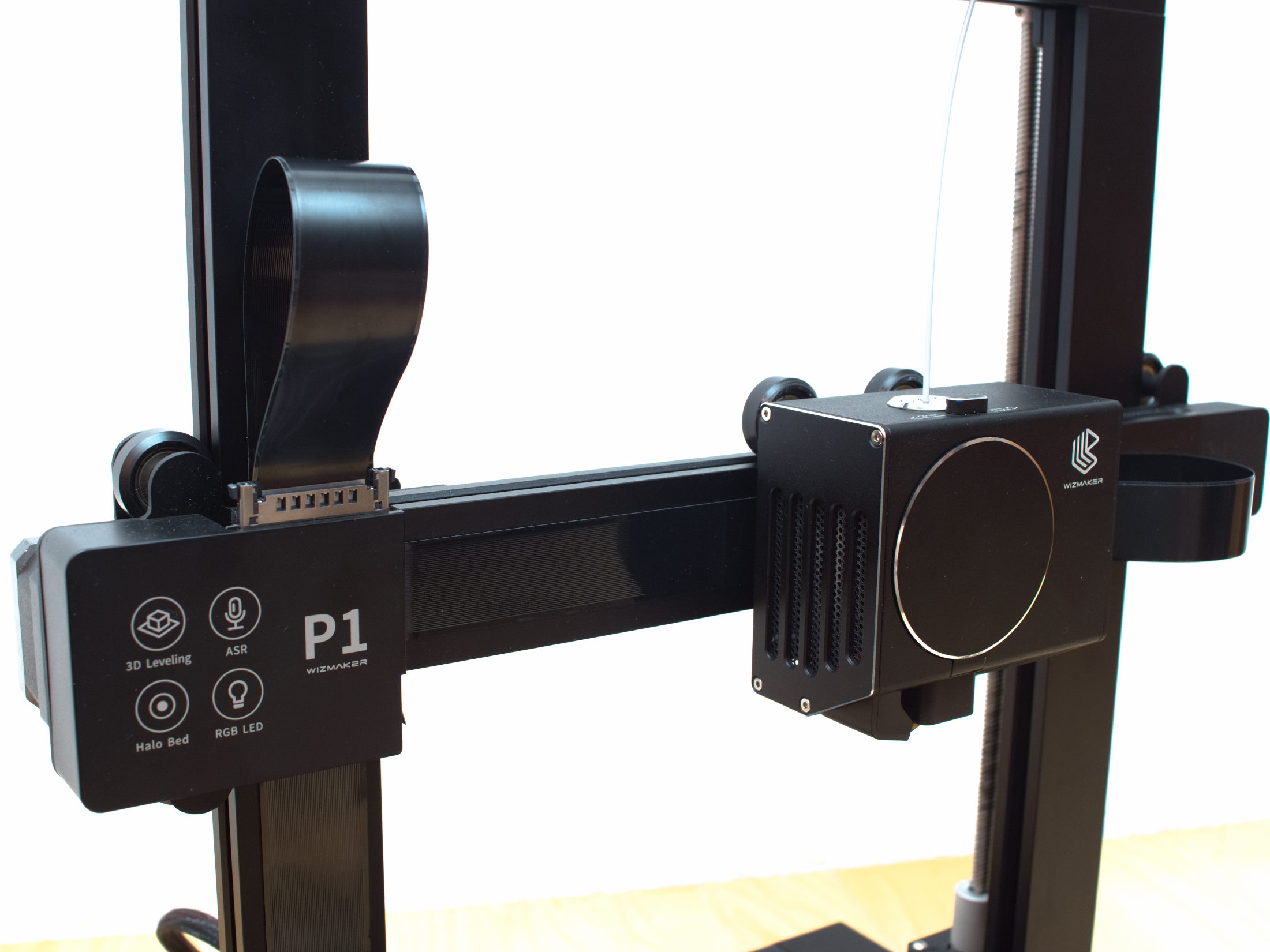

稳定的V型槽铝挤压件,带角度的铣削切口和直边,为我们的评测装置提供了一个稳定的框架,也能承受高速的压力。 Wizmaker P1的设计特别细致。你几乎可以认为是Apple's设计师的手笔。该设计也很实用。X轴和Y轴上的皮带张紧器是由金属制成的,其圆润的边缘在视觉和功能上看起来都是完美的。

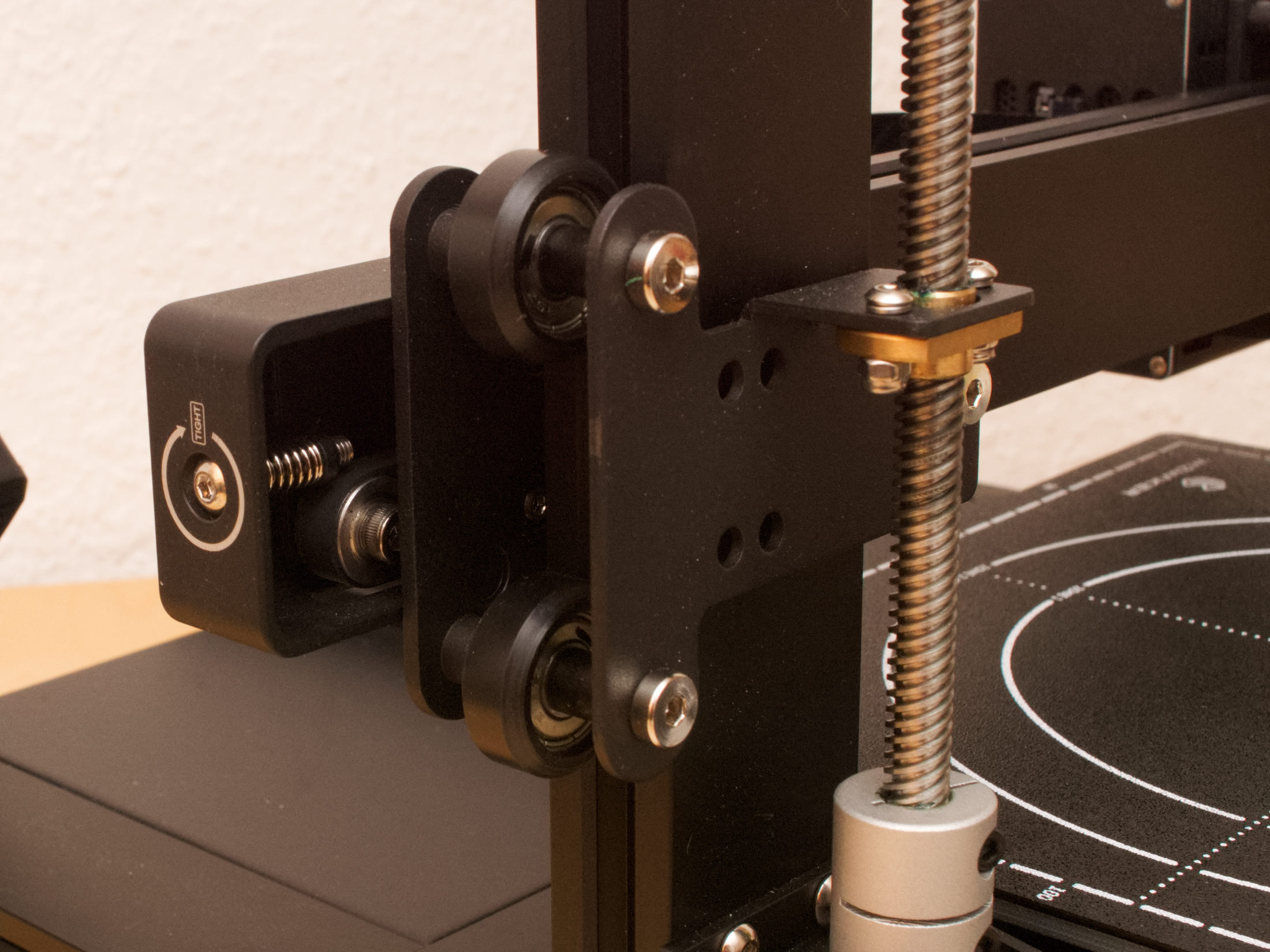

底座采用40毫米×40毫米(约1.6英寸×1.6英寸)的挤压件,非常稳定。喷漆的金属板盖保护着电子元件。X轴也很结实,有20毫米×40毫米(约0.8英寸×1.6英寸)的挤压件。Z轴由两个带T8螺纹轴的耦合步进电机驱动。因此,所有三个主要方向的运动都能精确执行。

我们的预系列装置是纯黑色的。以后的系列型号将以灰色和黑色相结合的方式交付。

控制

除了USB连接和触摸屏,集成的语音助手也可用于控制Wizmaker P1。触摸屏的用户界面一开始有点不熟悉,但最终非常实用,设计也很好。一个助手支持初始设置并详细解释所有步骤。

语音助手是离线的,只说英语。Chipintelli 1122负责此事。这个芯片可以预先编程许多语音命令,然后可靠地识别和执行,至少在Wizmaker P1的情况下是这样。该3D打印机可以识别22种不同的命令,从预热到自动网床平整,再到开始3D打印。Wizmaker P1的激活语是 "Hello Wizmaker",3D打印机总是以 "我来了 "作为回应。

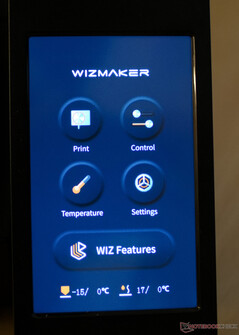

主菜单
主菜单

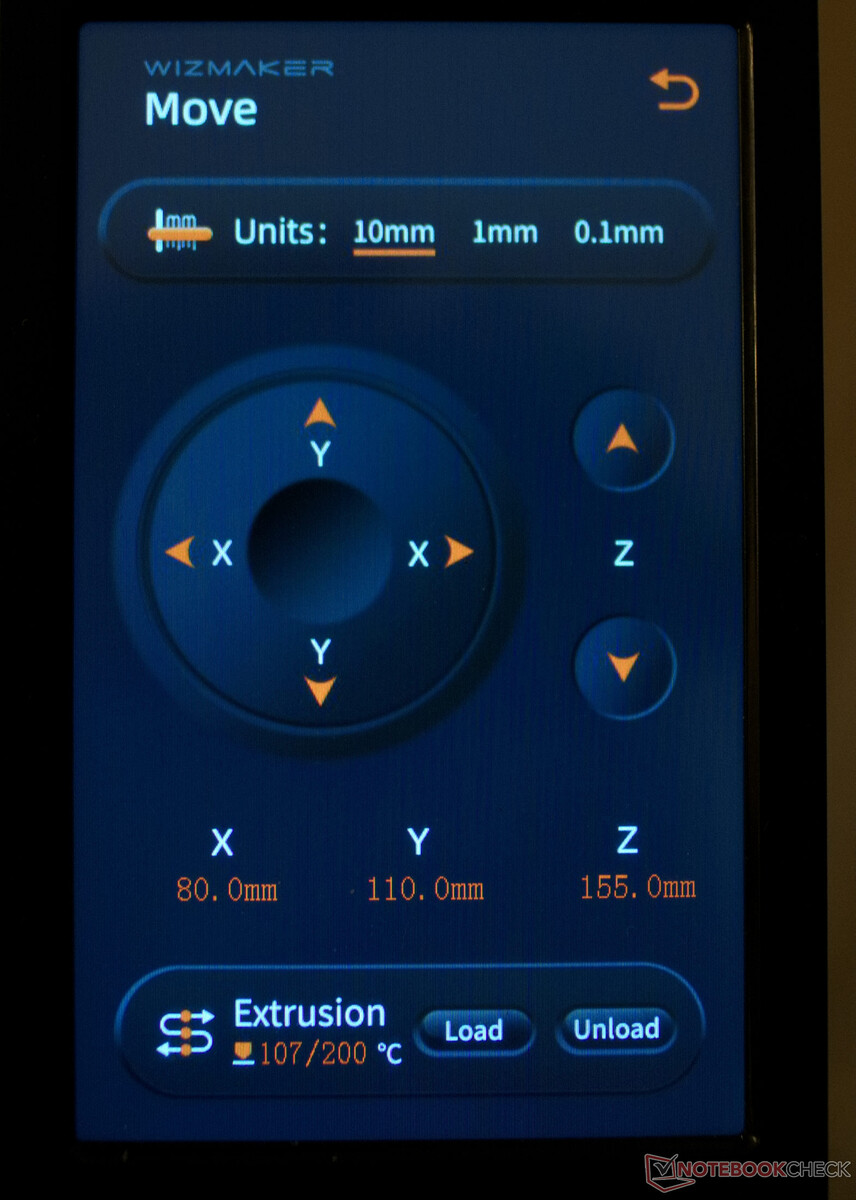

运动控制
运动控制

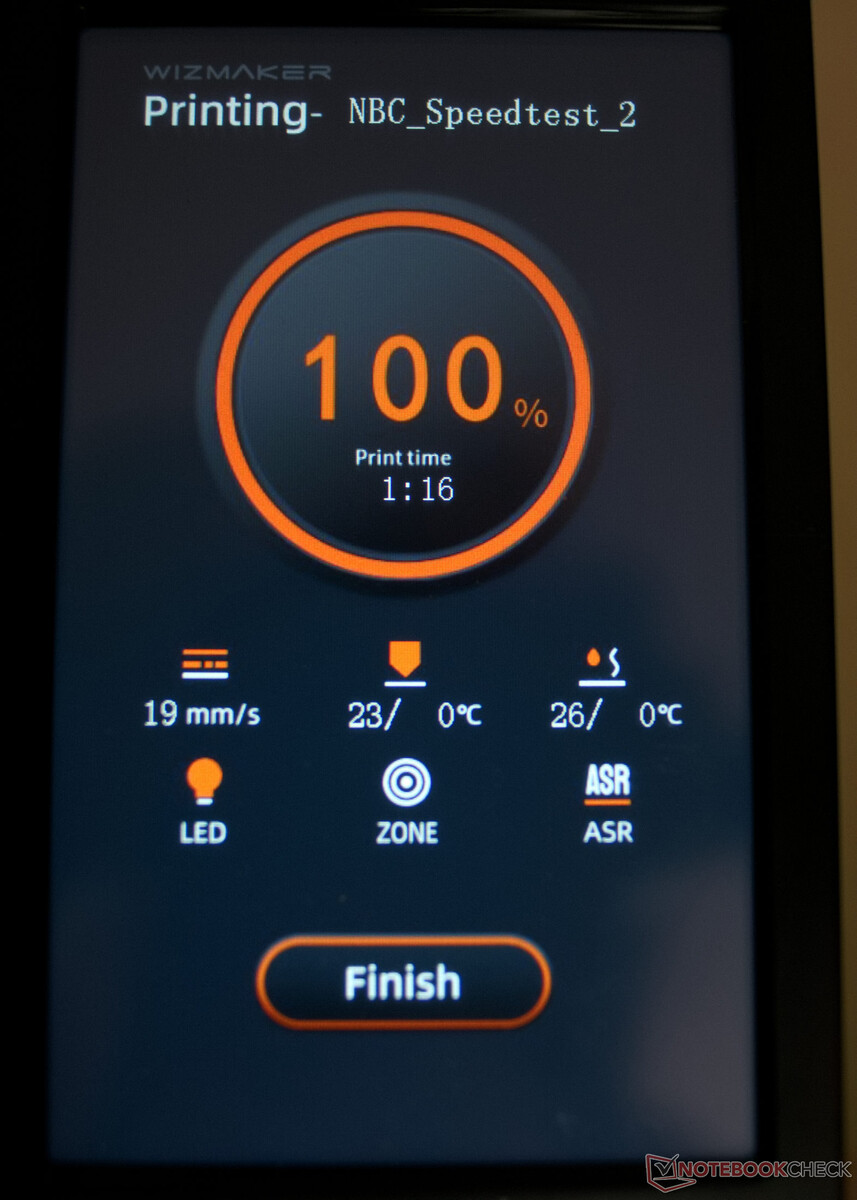

状态信息
状态信息

业绩

Wizmaker P1的打印床、挤出机和运动系统工作可靠。小的批评点可以解释为预生产状态,特别是对于我们的测试设备。但总的来说,我们的结论是,Wizmaker P1的设计良好,能够以高速和良好的质量给人留下深刻印象。

打印床

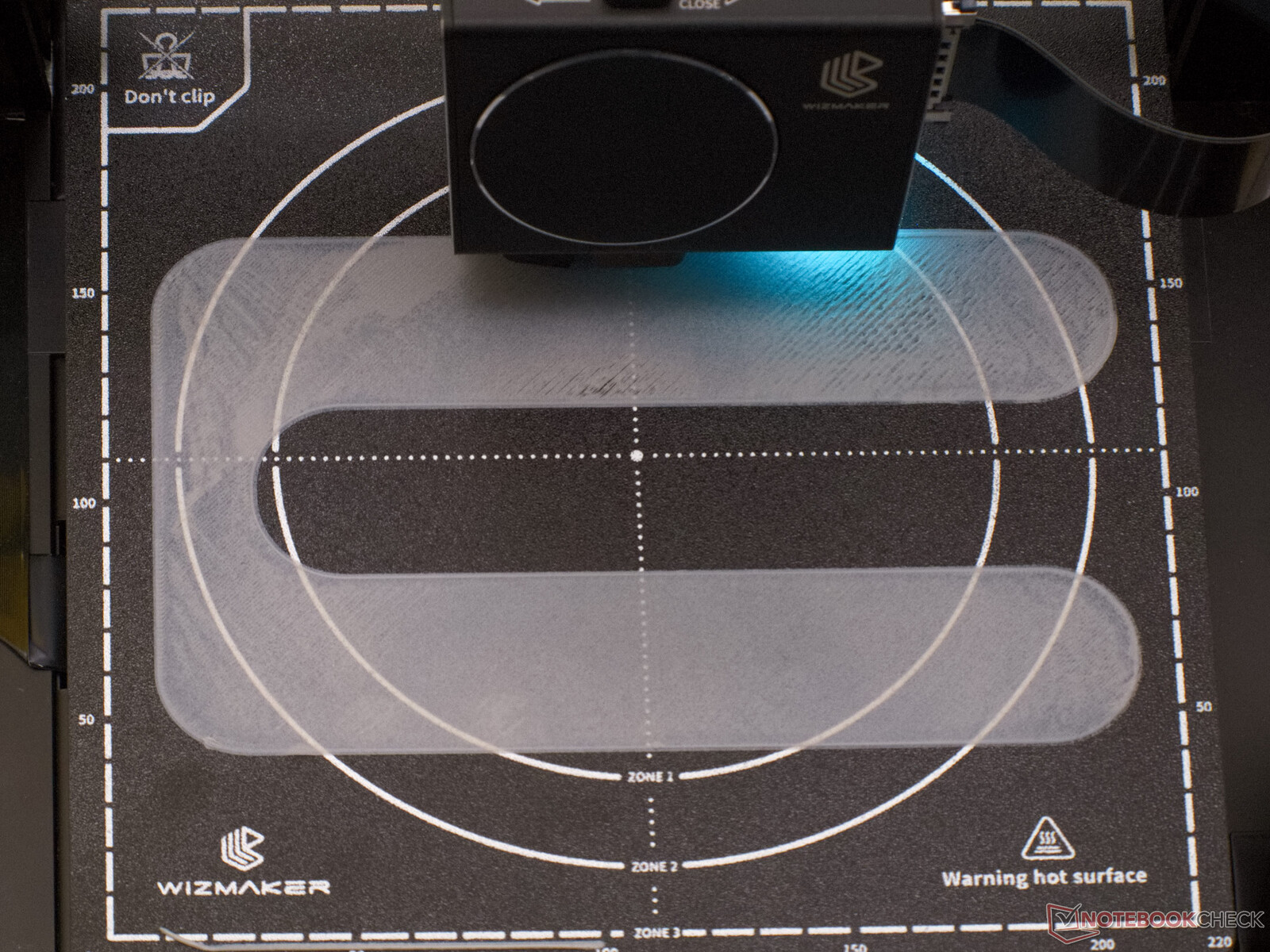

第一层打印速度测试
第一层打印速度测试

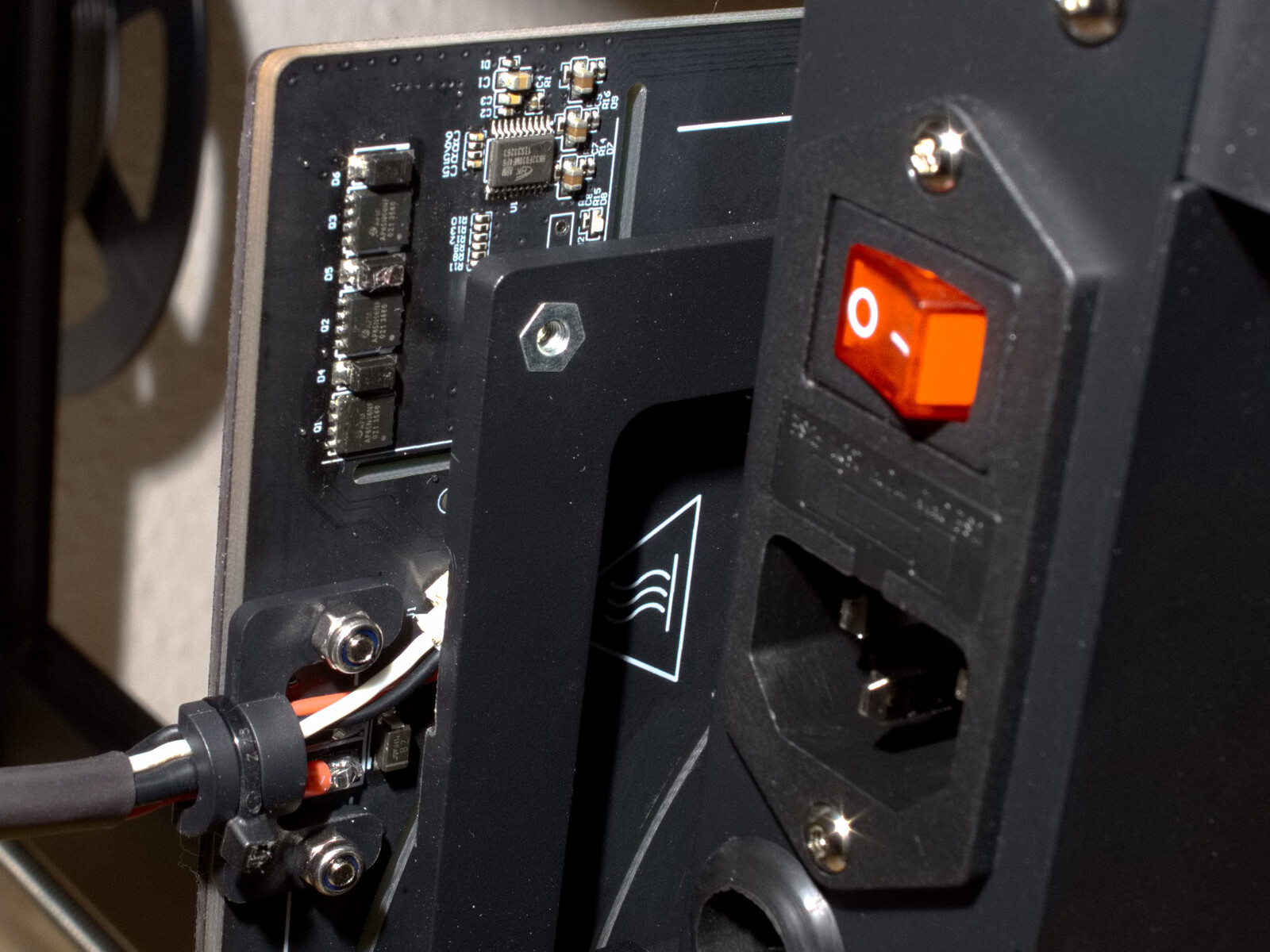

电源控制打印床
电源控制打印床

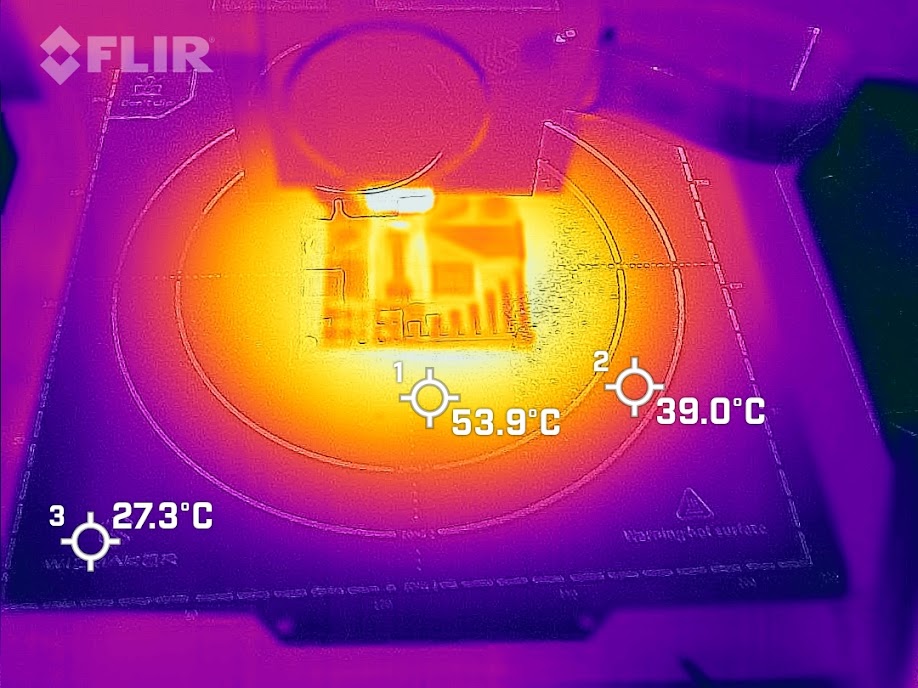

Halo-Bed 1区
Halo-Bed 1区

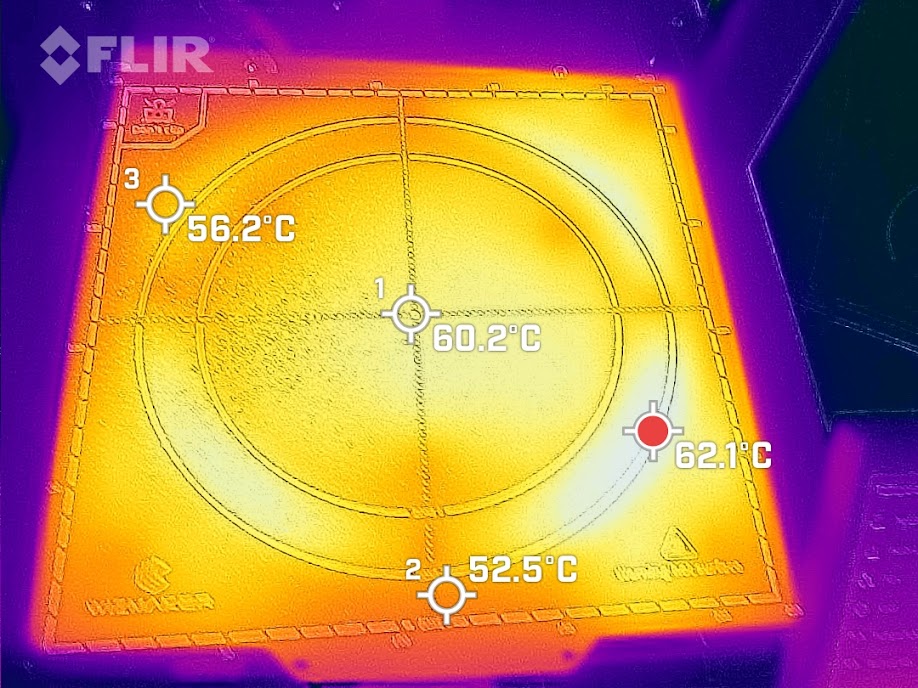

所有区域的晕轮床
所有区域的晕轮床

Wizmaker P1的多区打印床是3D打印机的一个伟大创新。到目前为止,多区加热打印床在非常大的3D打印机中比较常见,如Prusa XL(尚未上市)。打印床的电源控制被直接安装在Wizmaker P1的打印床的底部。因此,应该认真对待左后角的说明,不要使用夹子。如果小物体被放置在打印床的中心,只有打印床的一小部分区域被加热。这有助于3D打印机的能源效率。Wizmaker P1独立决定打印床的哪些区域被加热。为此目的,检测第一层的尺寸。为了确保正常工作,在打印床的边缘不应打印清洗线。在清洗线的情况下,在加热阶段在喷嘴中的塑料被倾倒。取而代之的是,裙边或帽檐也可以实现同样的功能。热量分布在打印床的所有区域是均匀的。


Wizmaker P1有一个带PEI涂层的结构化弹簧钢板。PEI是一种聚合物,只要其他塑料的温度高于其玻璃转化温度,就能很好地粘附在上面。如果打印床冷却,打印的物体可以很容易地被移除。在测试中,打印床的附着力和随后去除打印对象的工作通常都很出色。涂有PEI的弹簧钢板一般来说使用起来非常不复杂,可以快速地完成打印件的周转。但Wizmaker打印床的粗糙表面是个人喜好的问题。


Wizmaker P1的自动网床调平,无需通过固定螺丝或类似的东西重新调整打印床。打印平台与框架是刚性连接的。自动网床调平在这里工作得完美无缺。这里使用了一个与Anycubic Kobra Max类似的系统作为传感器。一个压力传感器也能检测到在向下运动时喷嘴是否接触到打印床。

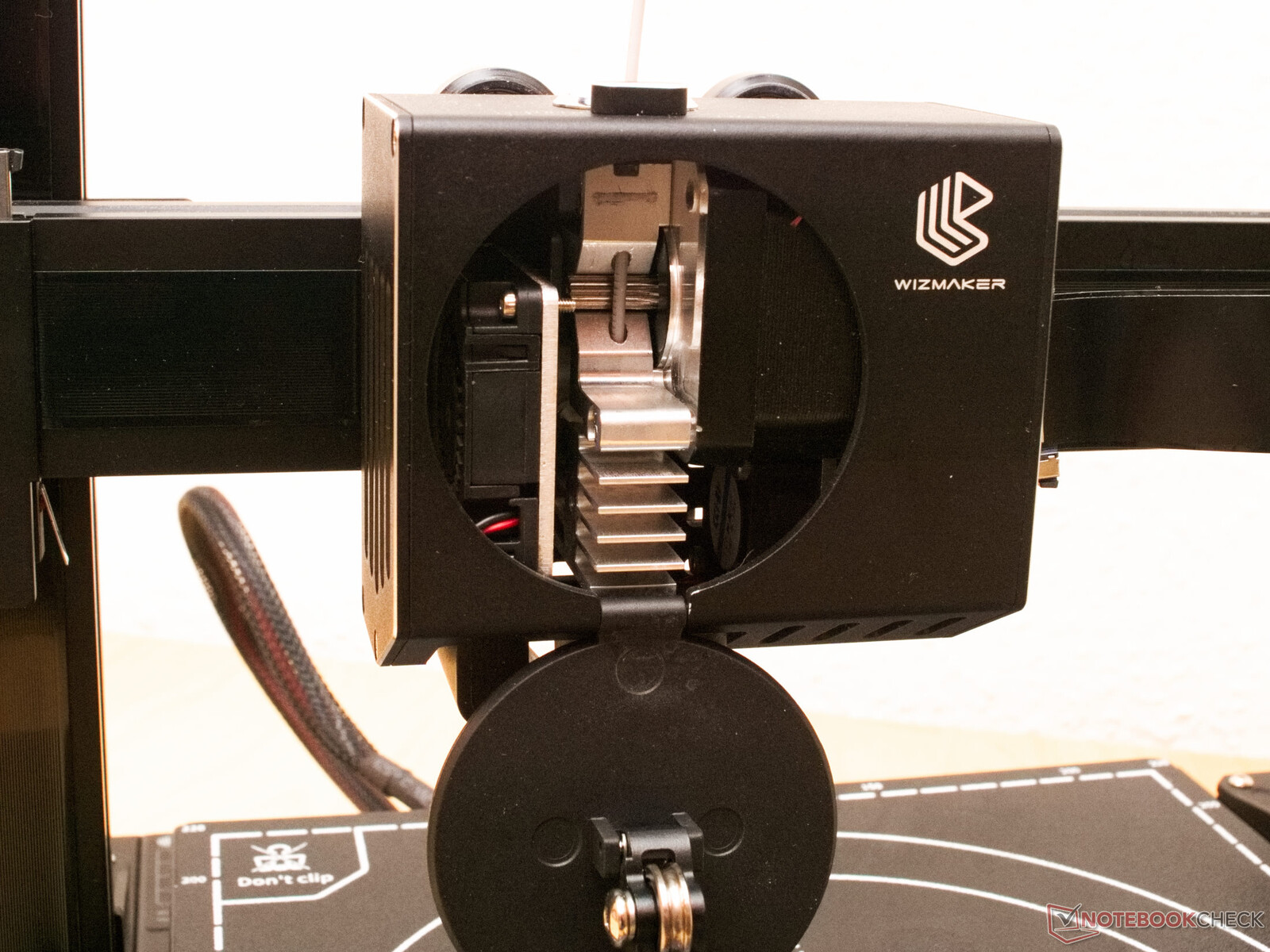

热端和挤出机

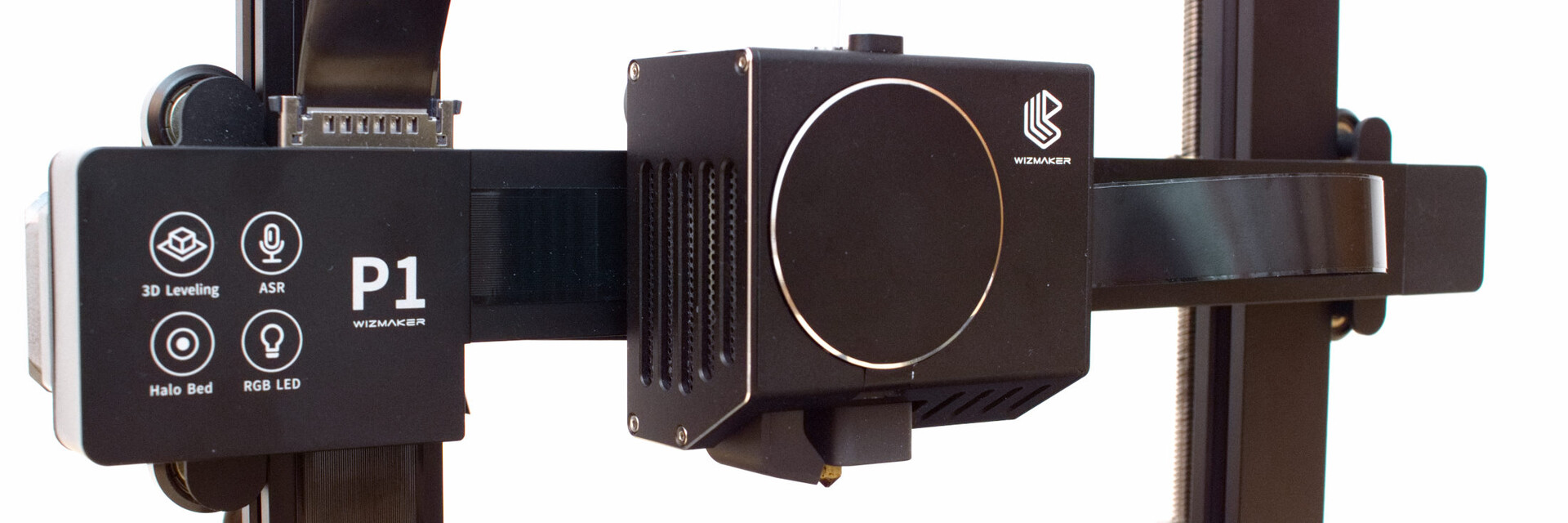

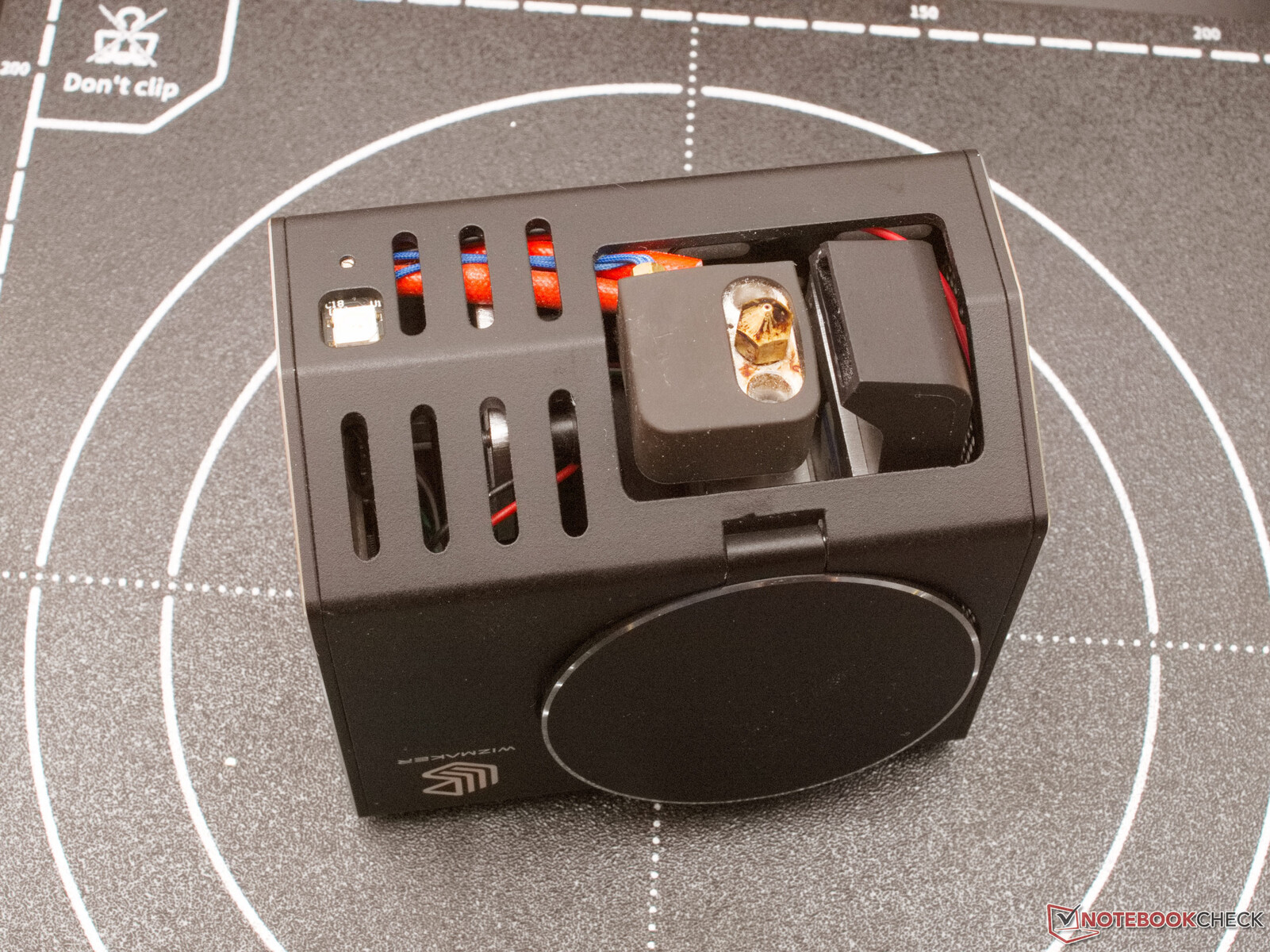

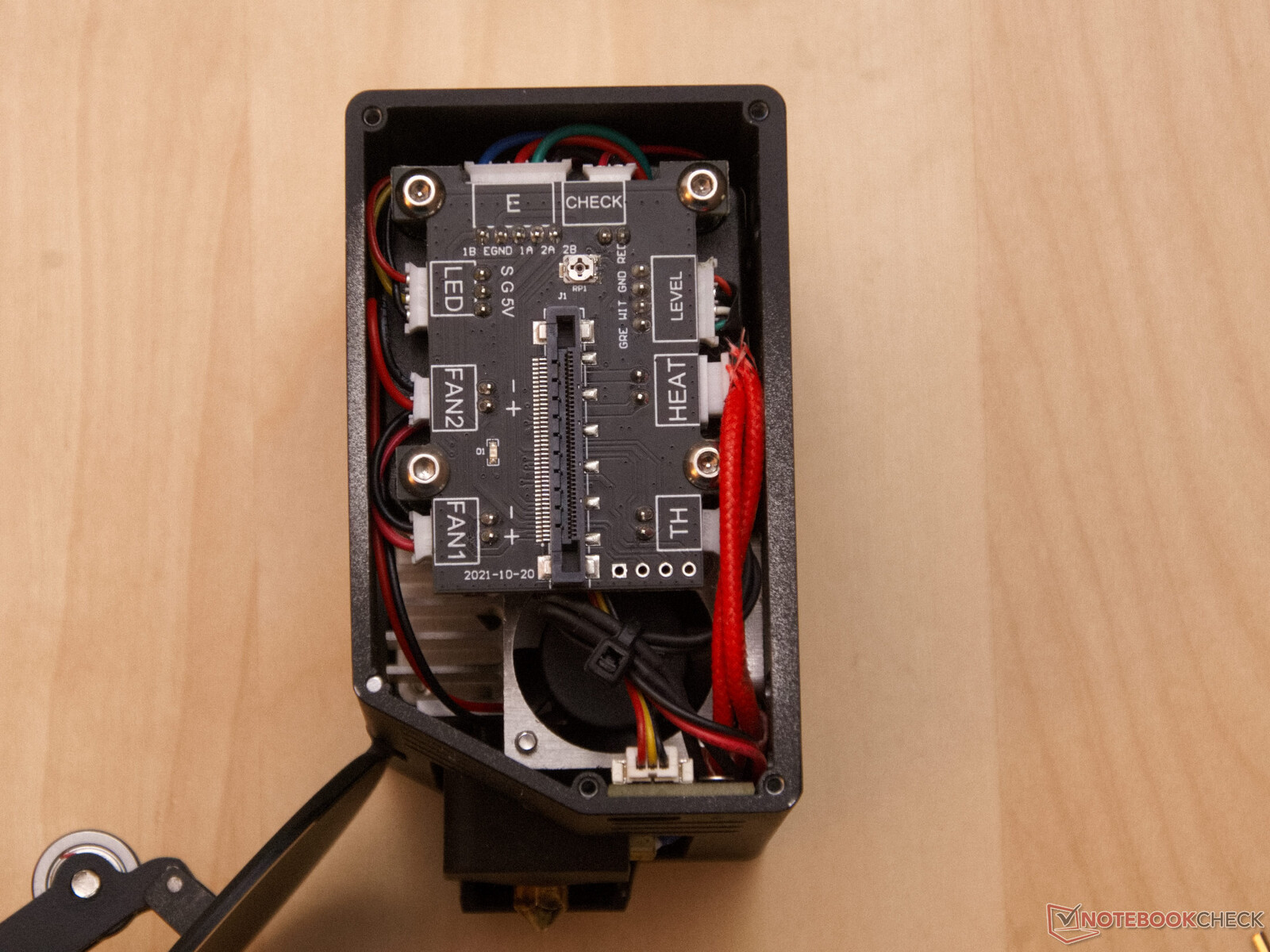

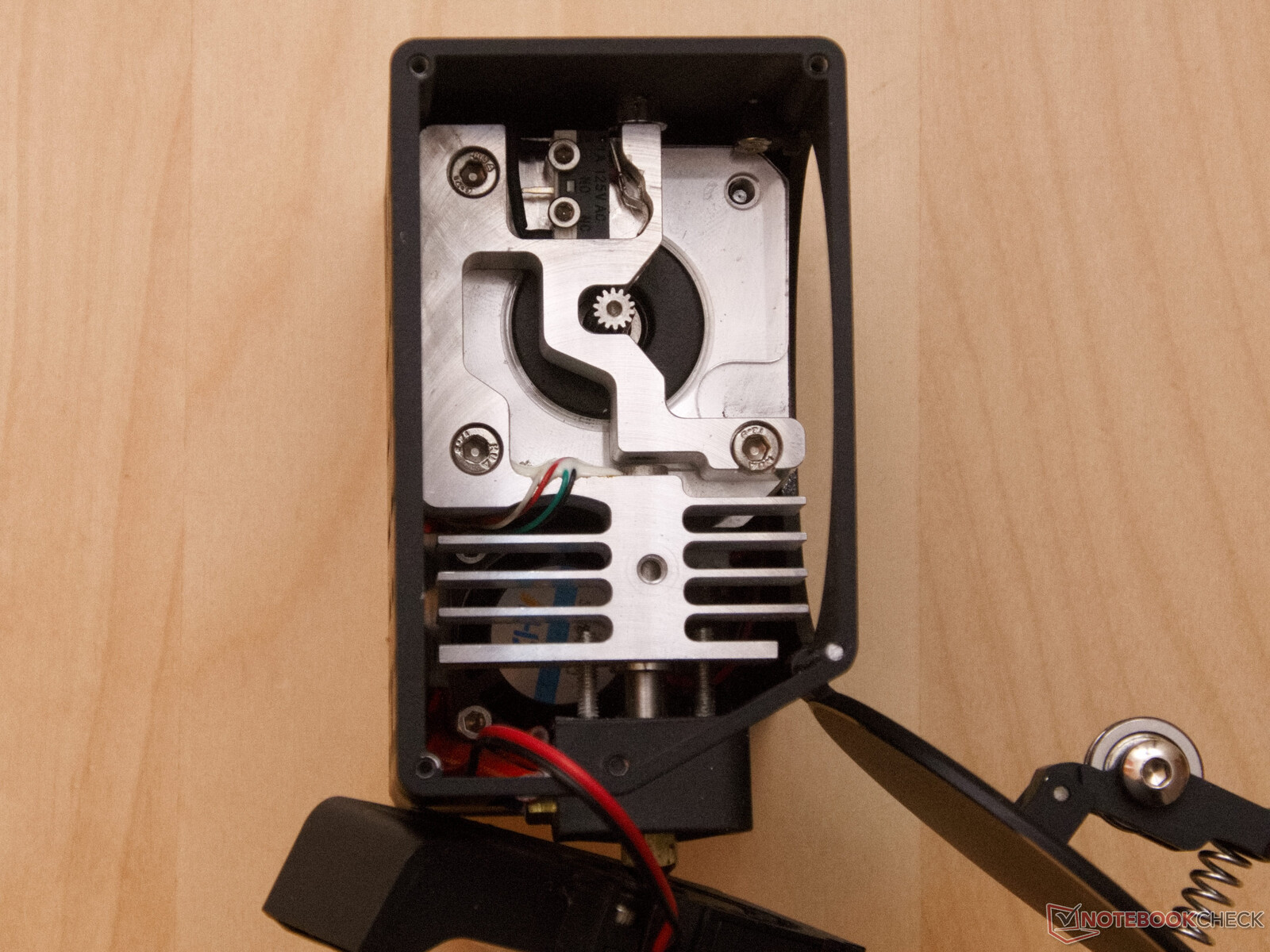

Wizmaker P1的打印头包含热端和挤出机。在挤出机的正上方还安装了一个长丝传感器。因此,长丝从传感器到喷嘴的距离非常短。长丝驱动轮的直径相当小,所以推进力很强,尽管这里没有齿轮箱来放大步进电机的扭矩。Wizmaker P1的打印头有一个引人注目的集成设计。这里的所有部件都隐藏在圆形盖子后面,可以通过顶部的小按钮轻松打开。挤出机的弹簧压力轮也被整合到该门中。因此,当盖子打开时,人们可以看到灯丝路径,并发现潜在的问题。

热端和喷嘴是相对正常的部件,尽管圆角的设计特点在这里再次变得明显。这是用一个硅酮袜进行绝缘,并防止灰尘。Wizmaker P1的标准配置是0.4毫米的喷嘴,但这也可以用其他喷嘴代替,因为这是一个V6尺寸的标准喷嘴。

挤出的塑料从左边的一侧进行冷却。为此安装了一个小型的4010径向风扇。在测试中,它在悬空的情况下取得了良好的效果。打印头中的多色状态LED根据打印机的状态产生绿色、黄色、蓝色或红色的光,同时也照亮了打印对象。

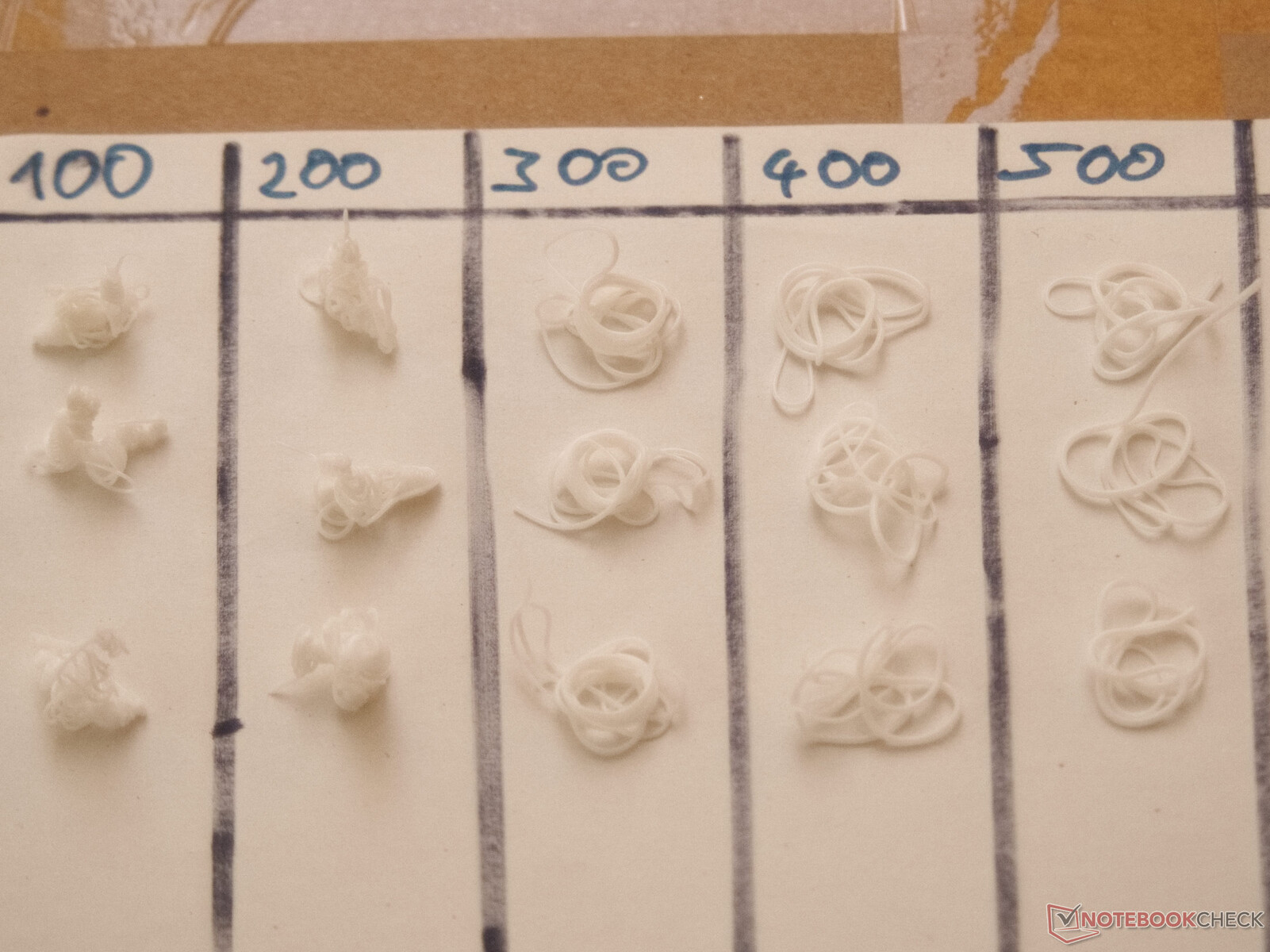

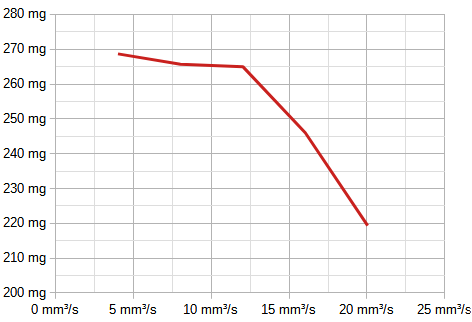

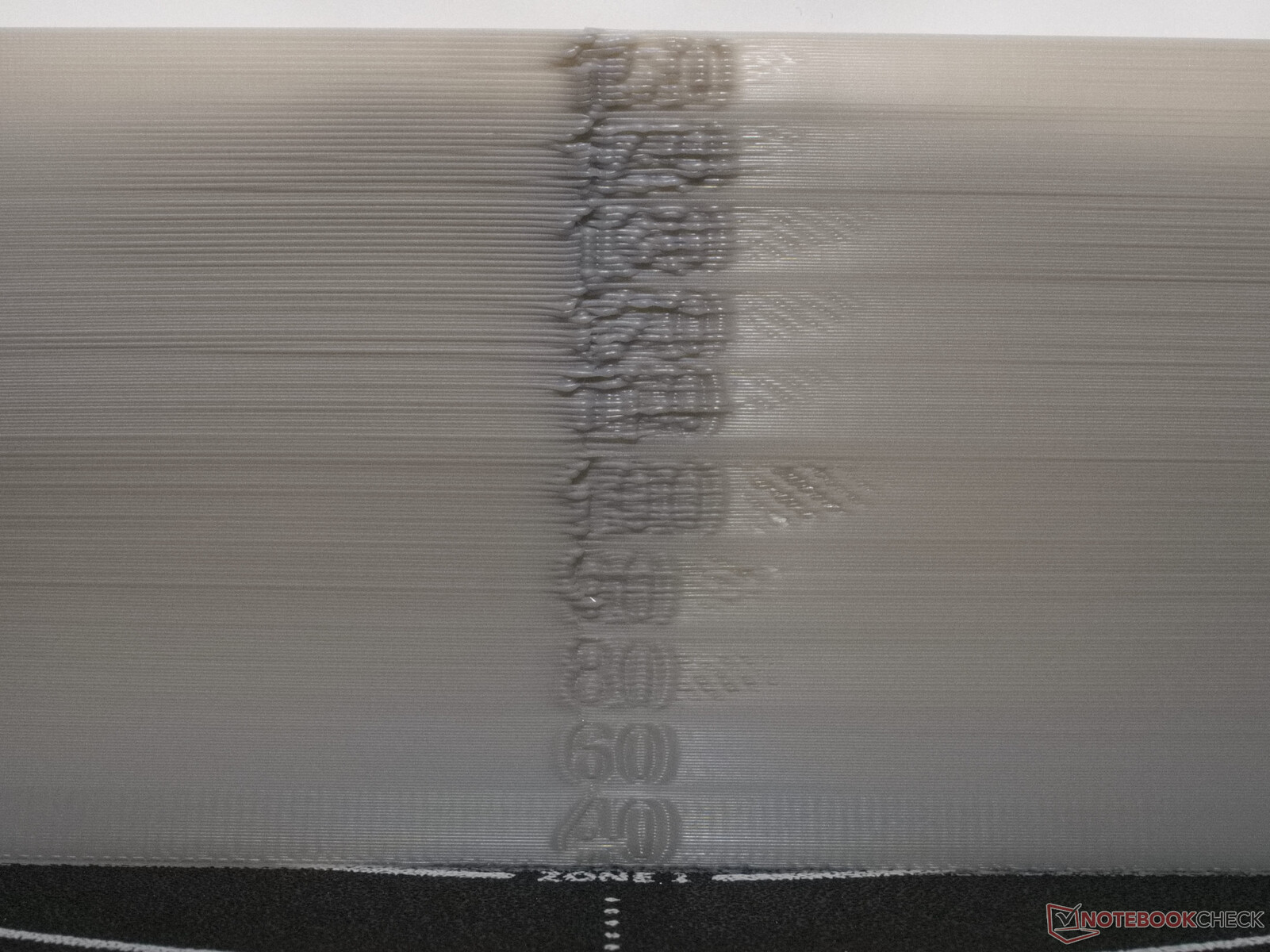

热端挤出机组合在单独的速度测试中显示出良好的数值,这也导致了实际中可实现的高印刷速度。在200°C(392°F)的Anycubic-PLA的挤出测试中,线性范围可达到约12mm³/s的挤出速率。在更高的挤出速率下,驱动轮的打滑现象明显可闻。

在实践中,Wizmaker P1也能管理远高于Wizmaker建议的印刷速度。然而,这里的温度和加速度应作相应的调整,以避免出现诸如速度标记后不久的不完美。




印刷质量

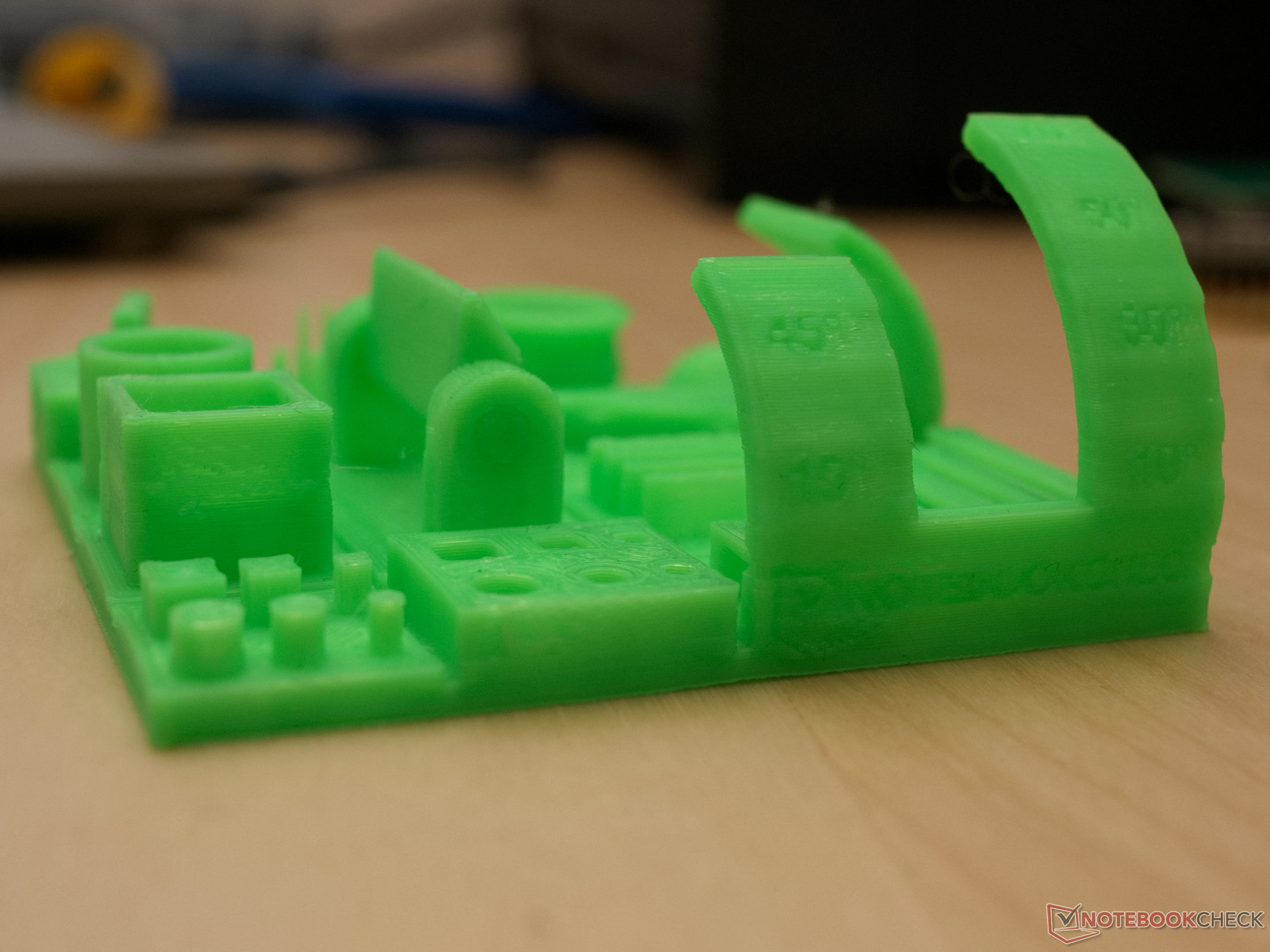

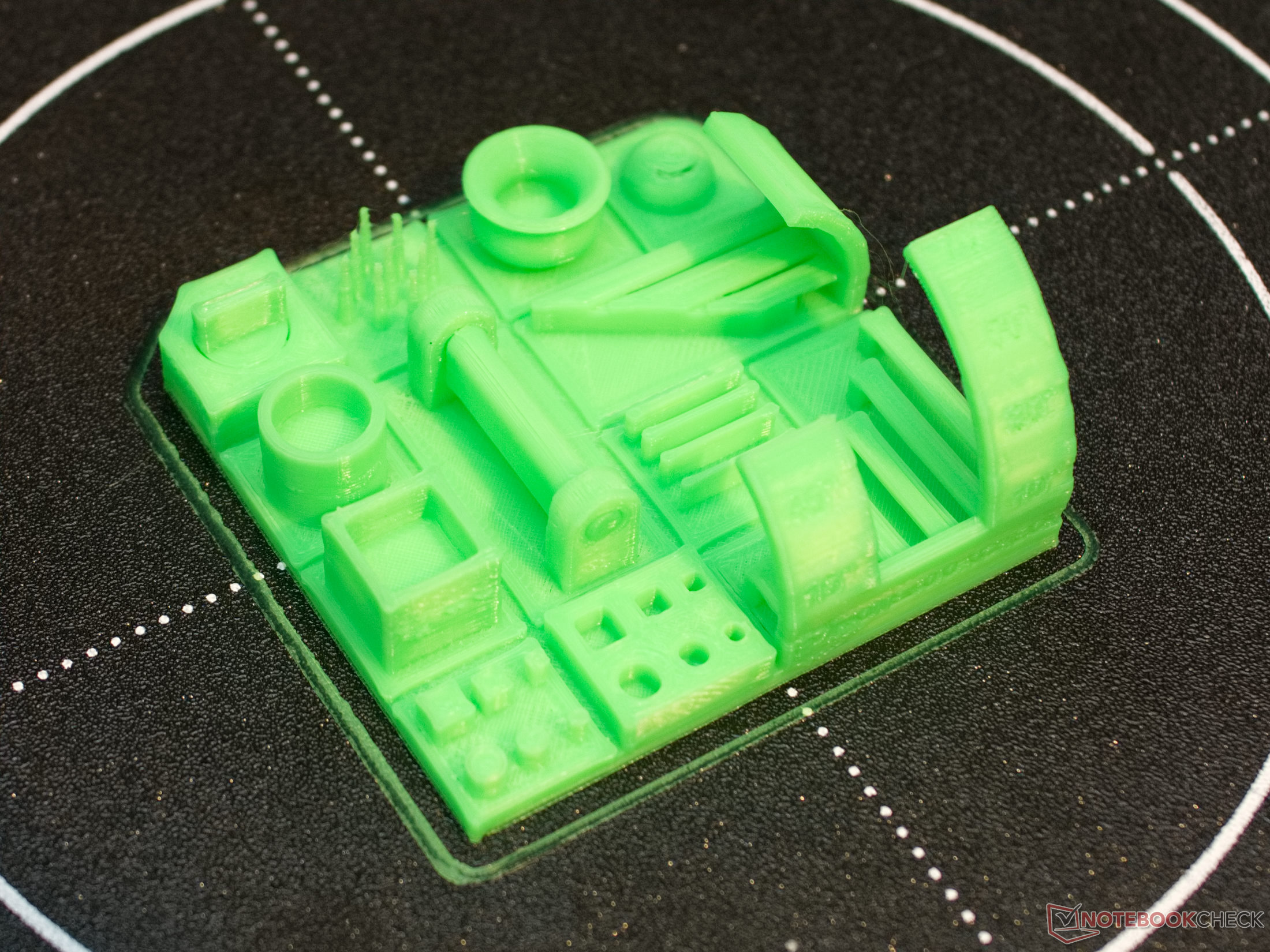

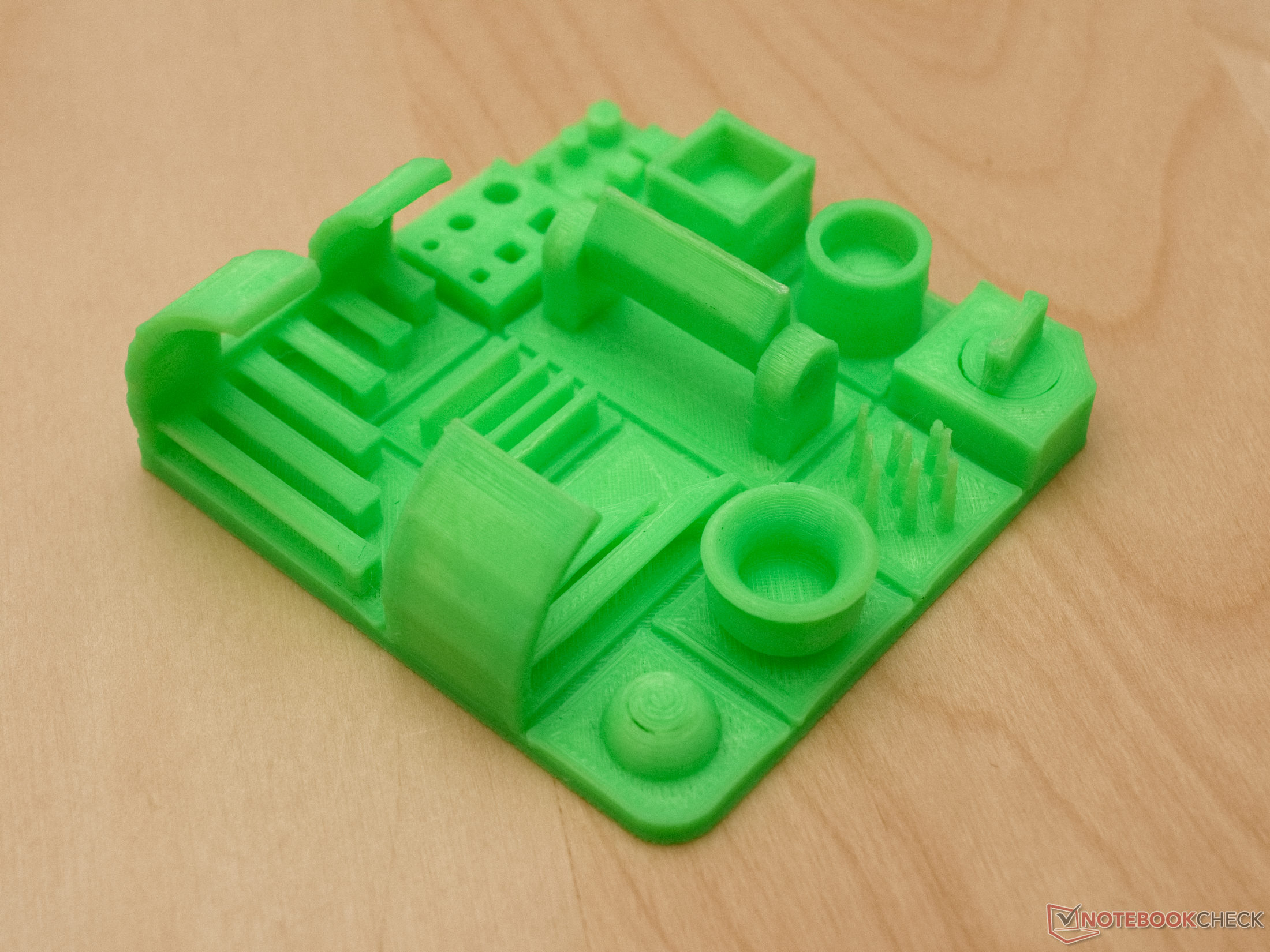

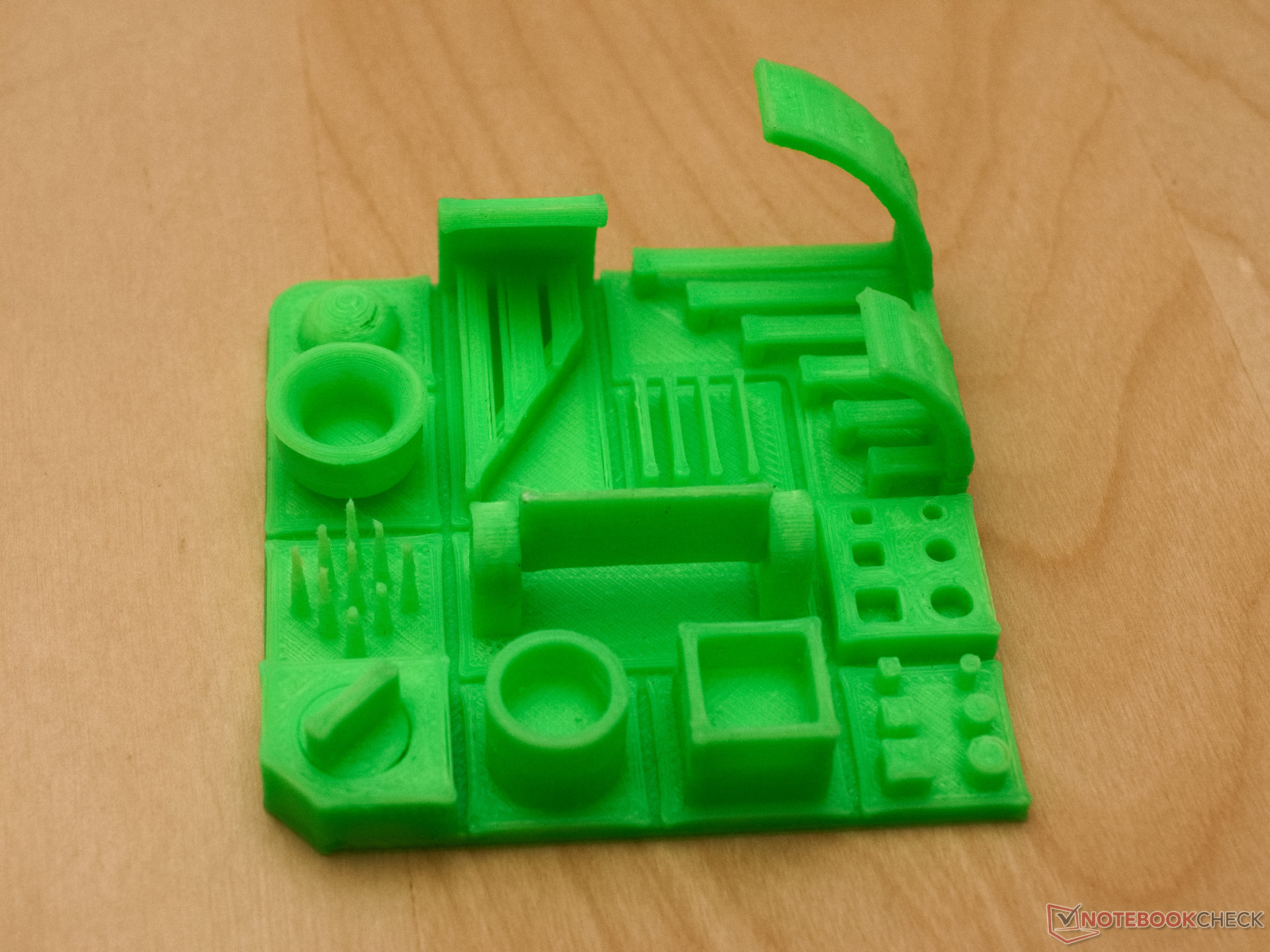

我们的基准模型是由Wizmaker P1以最佳质量制作的。由于挤压不足造成的小瑕疵更可能是由于新的长丝,我们还没有在Cura中定义完整的轮廓。例如,在测试打印后,我们注意到长丝直径为1.72毫米,略低于通常和规定的1.75 ± 0.02毫米的公差值。因此,挤出的塑料比切片机假定的要少。

在测试模型上没有出现移动部件的问题,只有在少数情况下可以看到串线和斑点,小的细节再现得很好,针头也表现出高度的稳定性。测试打印的尺寸精度在所有区域都达到了±0.03毫米的公差。在测试模型的底部,既没有看到象脚,也没有看到打印床附着力不足的后果。

因此,Wizmaker P1能够完全满足打印质量基准的要求。

Wizmaker P1在实际应用中也提供了令人信服的结果。在最初通过触摸屏设置喷嘴距离后,打印机的运行无懈可击。很快就可以看出,这台3D打印机只需要最低限度的监控。由于Wizmaker P1还没有Cura配置文件,我们在所有的打印中使用了稍加修改的Creality Ender 3 S1配置文件。Wizmaker在P1手册中对回缩设置和其他软件设置问题提供了明确的说明。

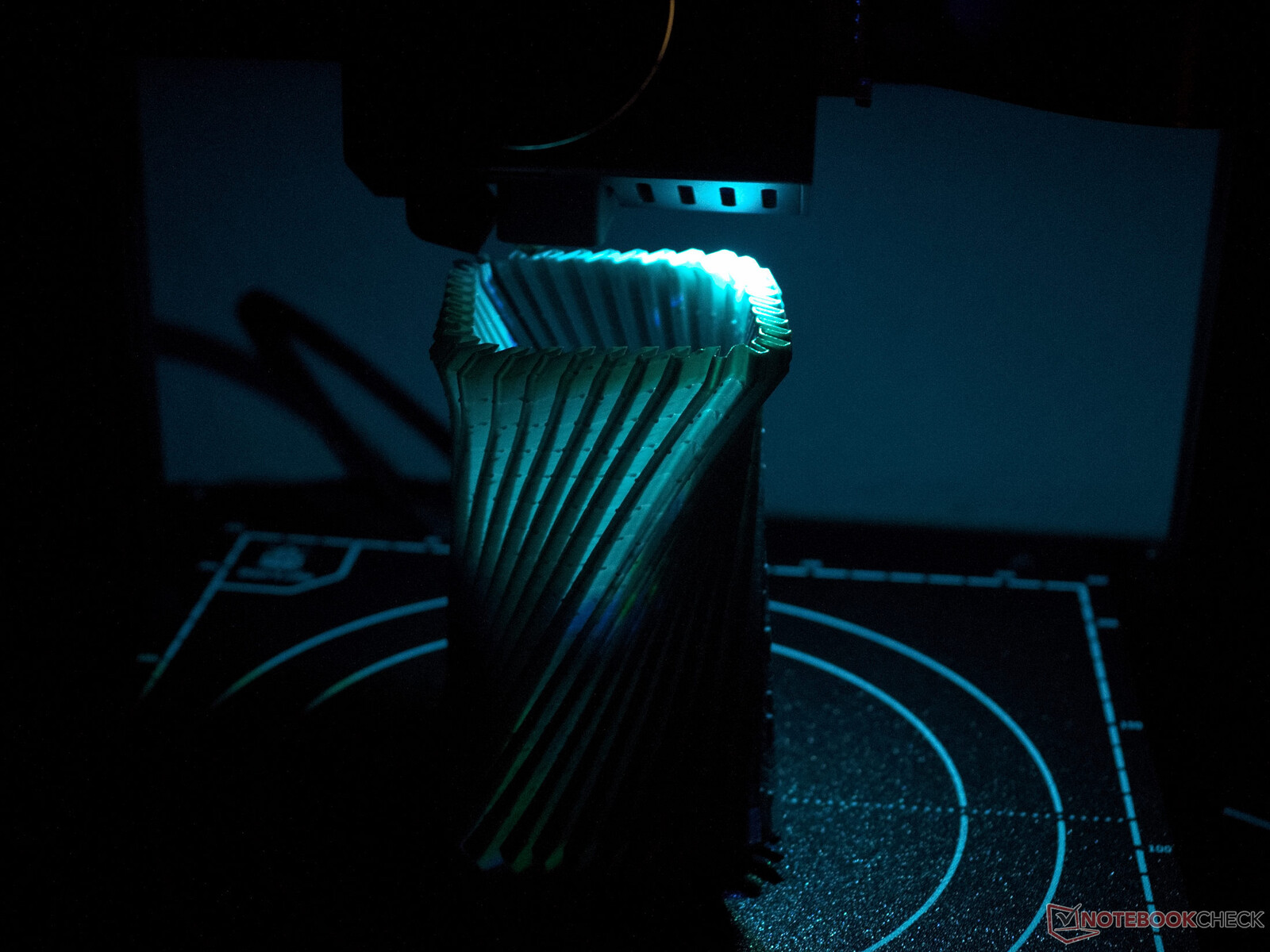

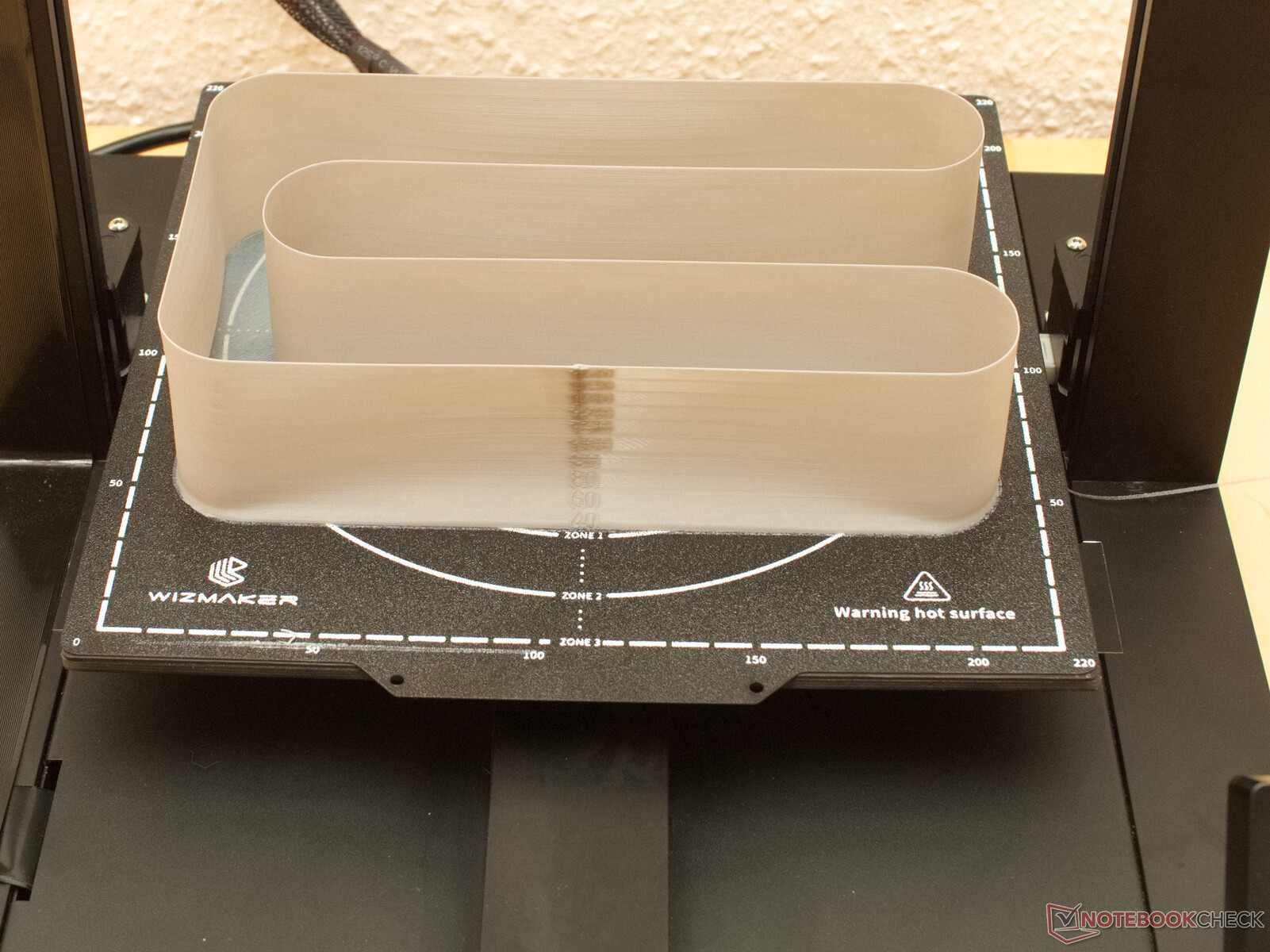

只有Cura的螺旋模式在这里仍然是一个令人头痛的问题。虽然由PrusaSlicer创建的GCode在花瓶模式下打印没有问题,但用Cura尝试时,打印过程停滞了。结果,花瓶的表面一次又一次地出现小的瑕疵。

微波炉更换开关
微波炉更换开关

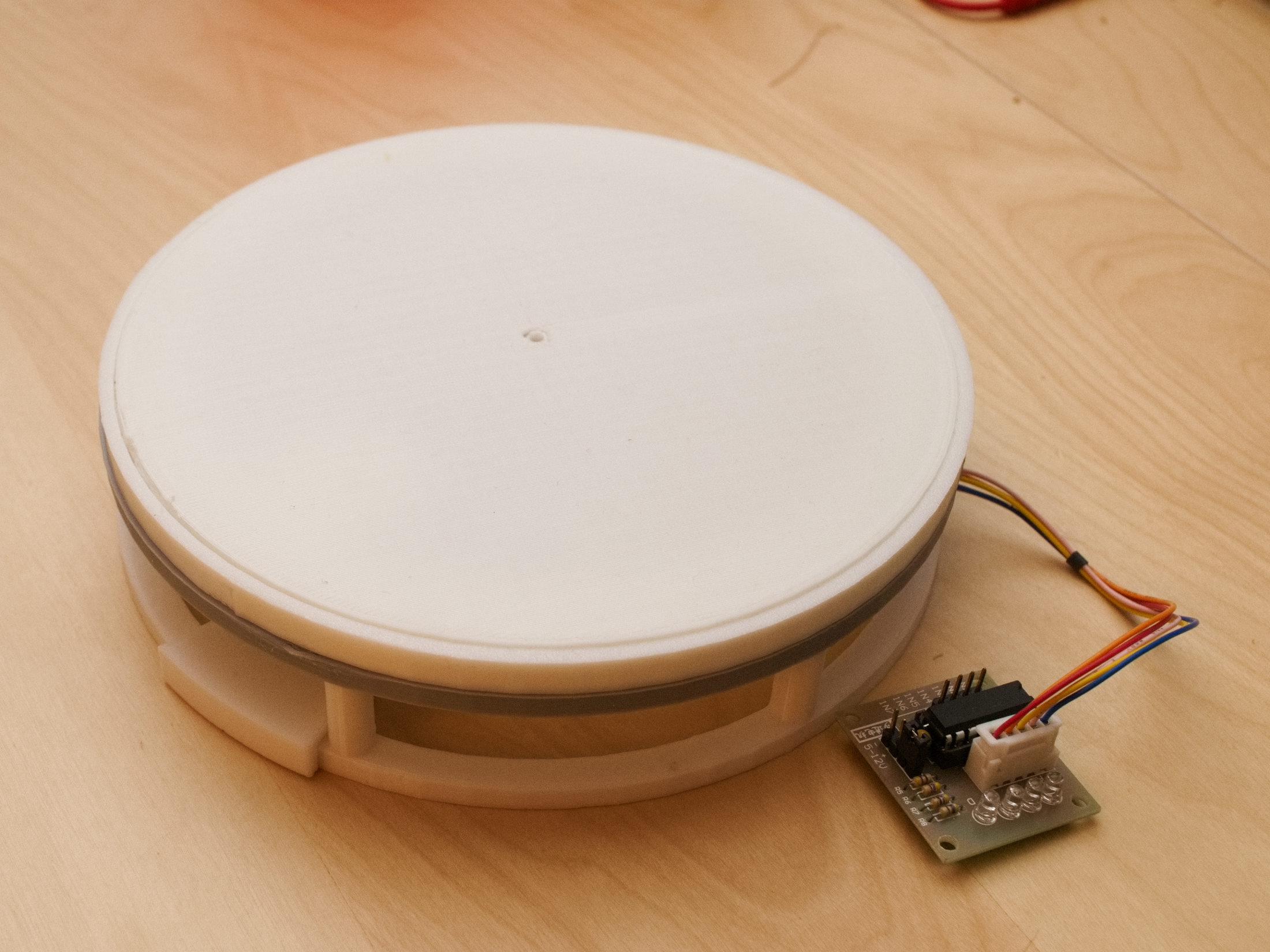

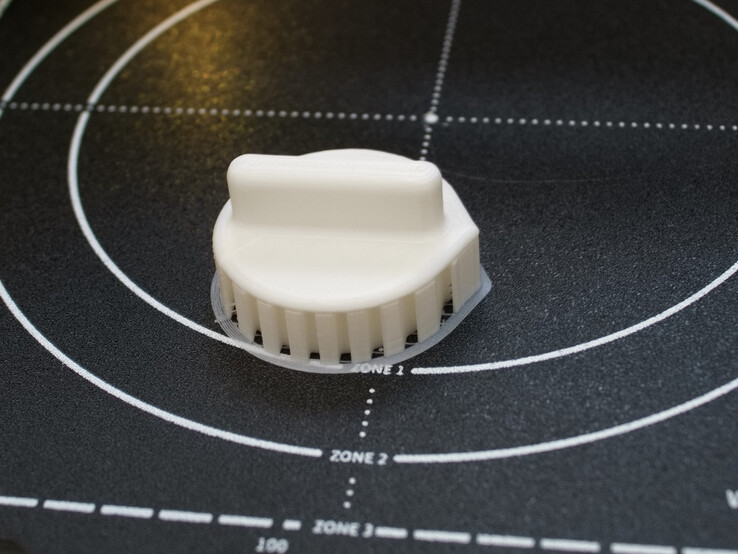

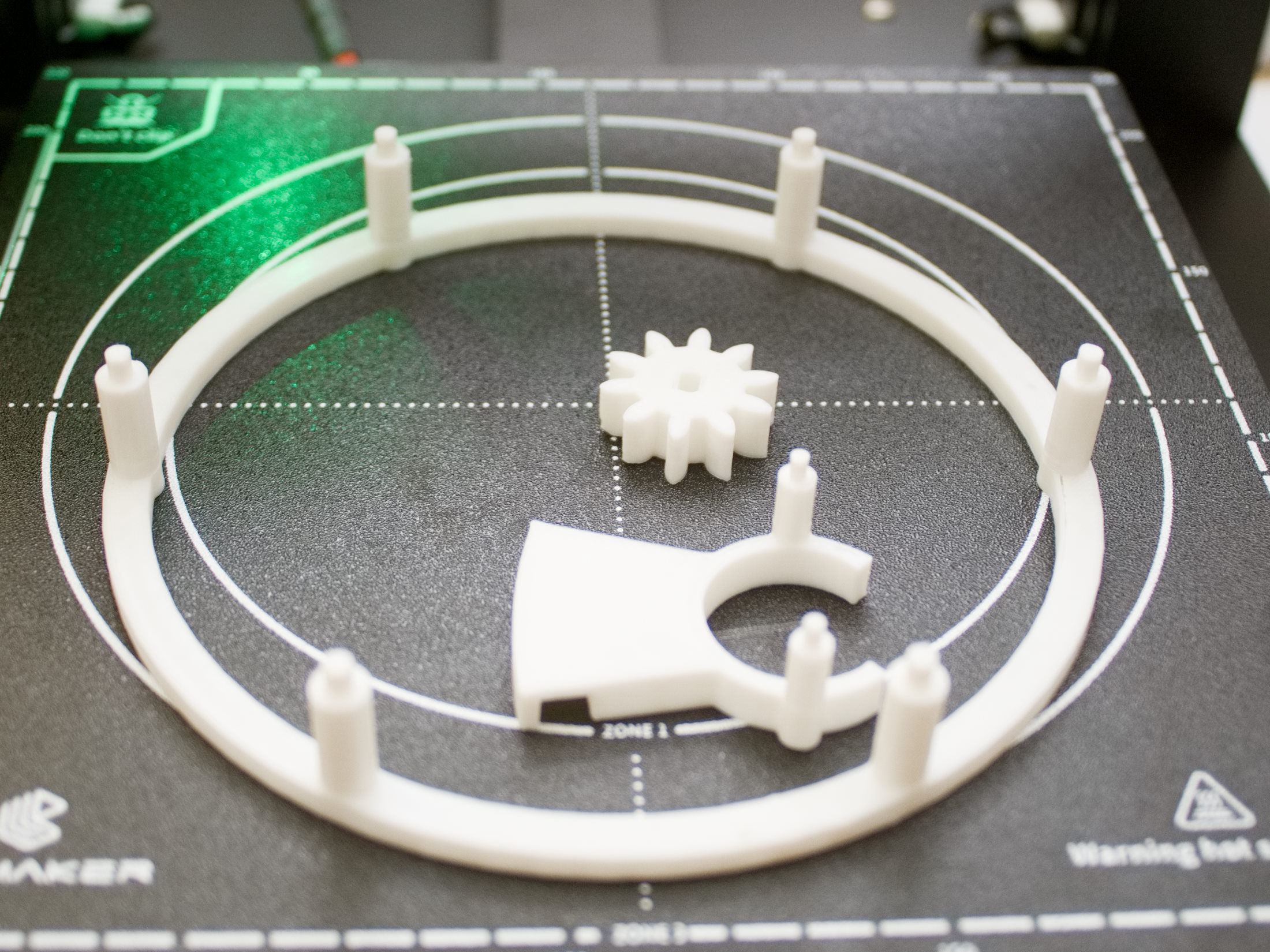

转盘部件

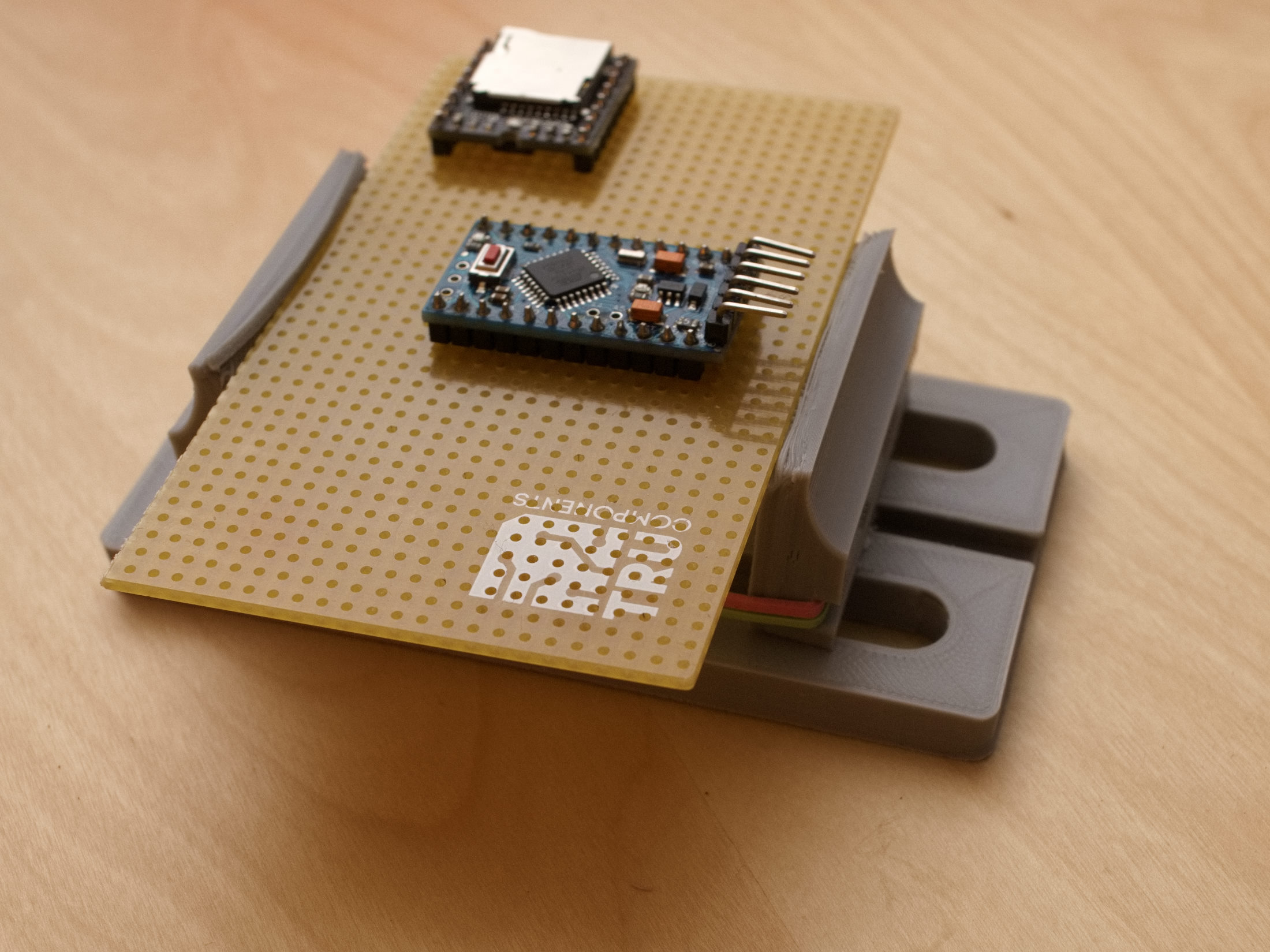

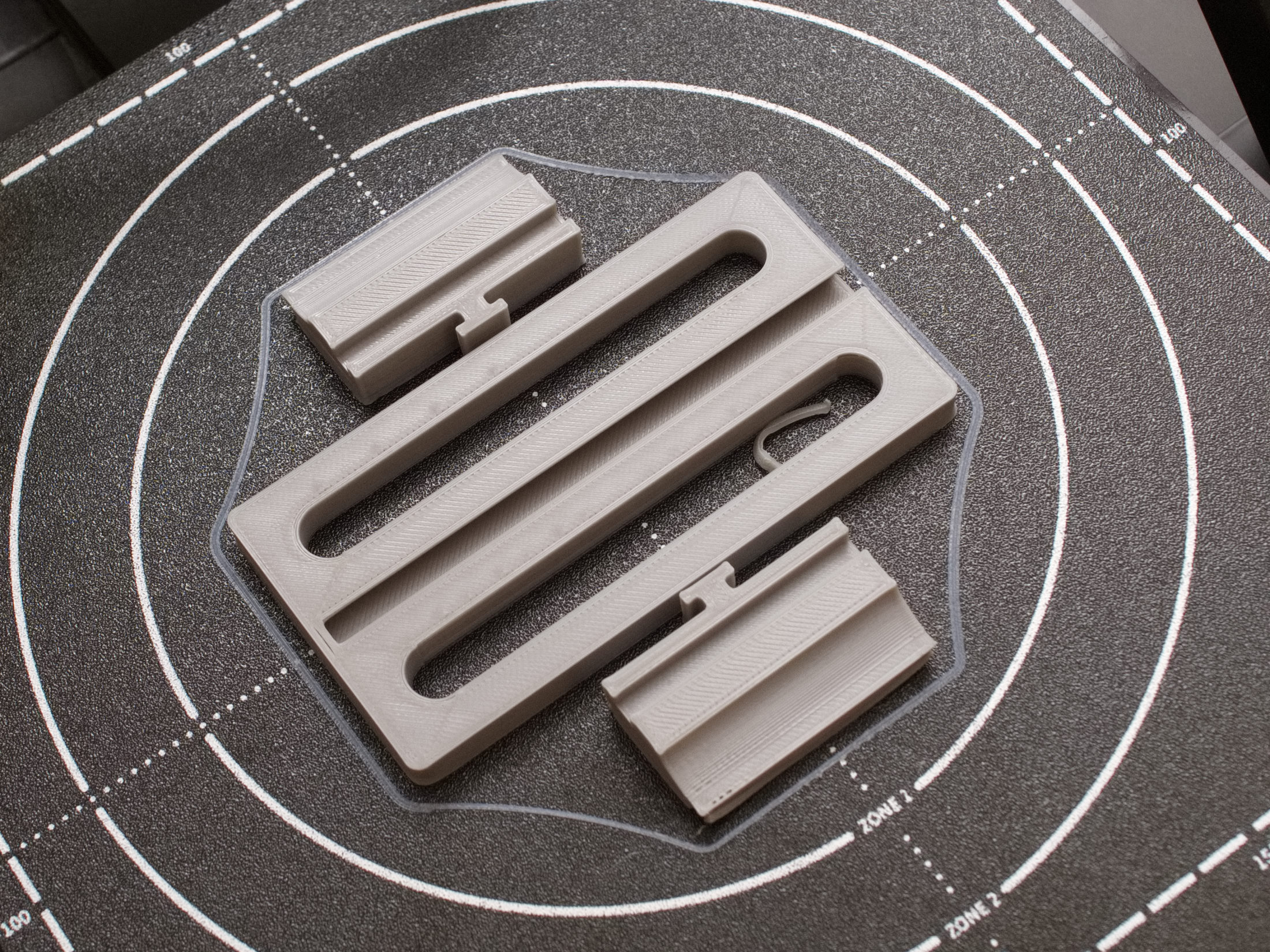

橡皮筋PCB虎头钳
橡皮筋PCB虎头钳

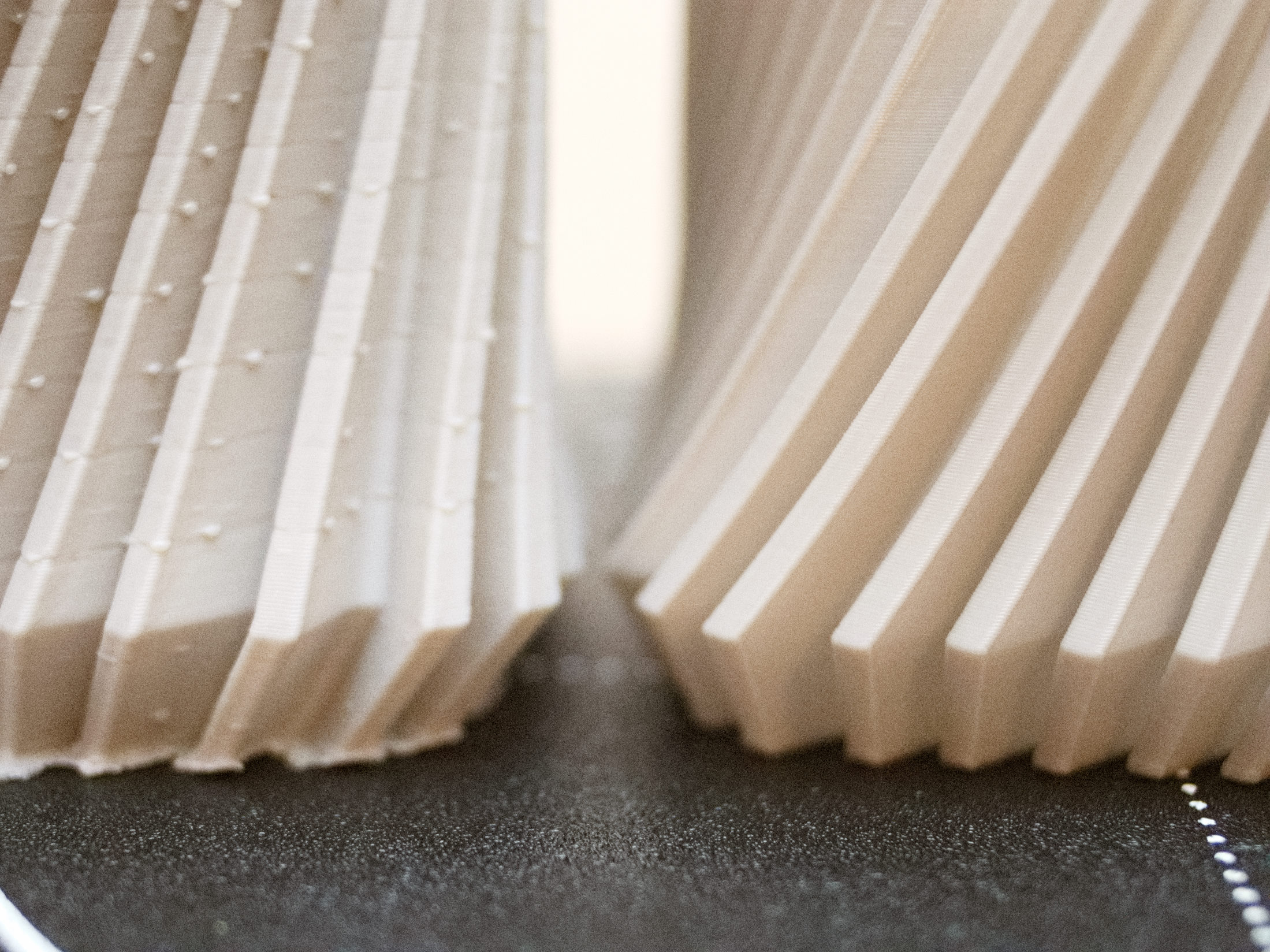

Vase Cura - 左;PrusaSlicer - 右

安全问题

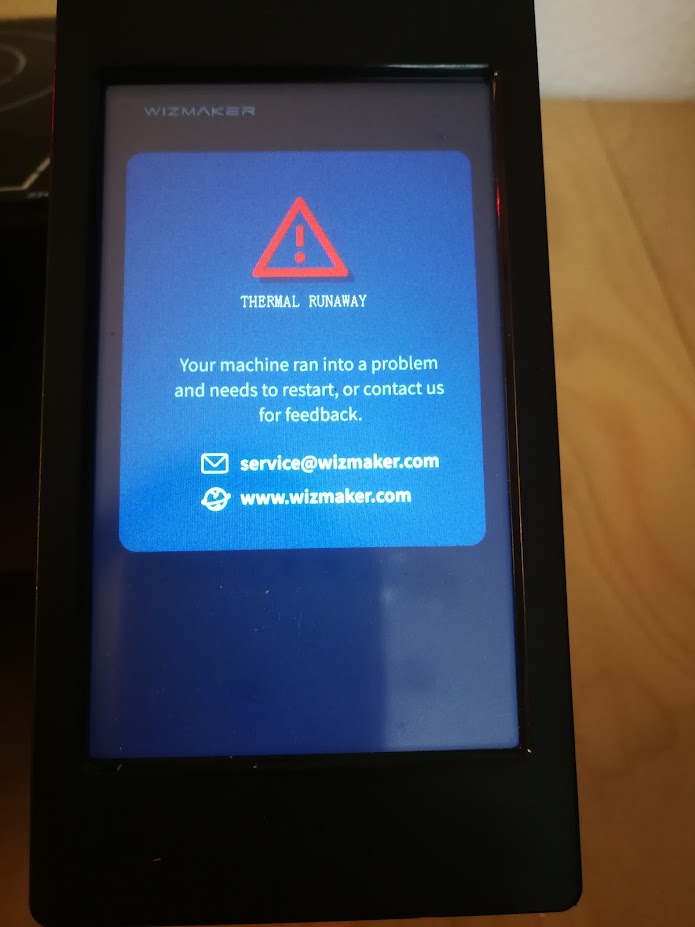

温度失控保护
温度失控保护

在我们的测试中,针对各种错误可能性的温度失控保护工作无懈可击。此外,由于采用了带状电缆,温度错误的概率似乎大大降低。不寻常的是,P1的每个金属部件上的保护接地(PE)都是可追溯的。许多3D打印机制造商不包括这样的安全功能。因此,电气和热安全装置的要求得到了满足。

排放

由于采用了TMC 2208步进电机驱动器,Wizmaker P1的噪音相对较小。只有当电源启动其冷却风扇的时候才是令人不安的。在这里,50分贝(A)的音量飙升到57分贝(A)(用Voltcraft SL-10在三英尺外测量)。由于是开放式设计,熔化的塑料灯丝的气味传遍整个房间。

消耗功率

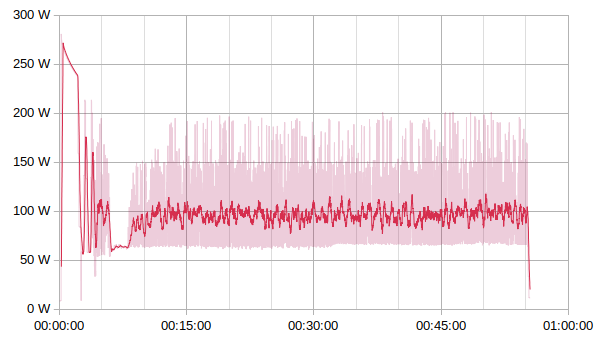

Wizmaker P1的能耗显然取决于被打印物体的大小。为了测量能耗,我们通常打印3DBenchy,而能耗是用Voltcraft SEM6000测量的。这是Wizmaker P1真正展示其节能功能的地方。 由于加热表面较小,Wizmaker P1可以用比一些相同尺寸的竞争对手少得多的电力。然而,节约的能源是有限的。在3DBenchy的测试打印中,加热阶段和第一个打印层之后的能耗平均约为90瓦。同样大小的3D打印机,采用220伏的打印床,如Artillery Genius Pro,其能耗大致相同。

判决书

Wizmaker P1由Wizmaker提供给我们测试。
Wizmaker P1由Wizmaker提供给我们测试。

肯定的是,Wizmaker P1是一个有趣的、设计良好的设备。语音控制、网床调平、磁性打印床和其他许多大小功能在评测中都很好。特别是语音控制使3D打印机的使用更容易一些,因为你不必为每一次调整而去接触设备。P1在任何情况下都是用户友好的。在稳定性和做工方面,Wizmaker P1也是我们迄今为止测试过的最好的3D打印机之一。

Wizmaker P1绝对表现出令人满意的性能和许多不寻常的功能。也就是说,该3D打印机的许多小问题更多是切片机和固件中的设置问题。

关于性能,该3D打印机不是一个顶级的模型,但它有一个坚实的基线。挤出机缺乏一点强度,打印床上的PEI涂层并不总是顺利工作。但这两个问题都可以处理。我们只能确认Wizmaker推荐的打印速度(从60毫米/秒到100毫米/秒)。归根结底,如果你不以过高的速度给它增加负担,Wizmaker P1是一台可靠的3D打印机。我们的原型设备一般来说已经准备好进行批量生产了。

价格和可用性

Wizmaker P1通过Kickstarter以优惠的价格和有限的数量提供,直到04/29/2022 14:00 CEST。随后,该3D打印机将通过制造商的主页以大约500美元的全价出售。

请注意:Kickstarter不是一个零售平台,不提供退货或退款。你可能不会因为支持一个项目而获得奖励或补偿。
