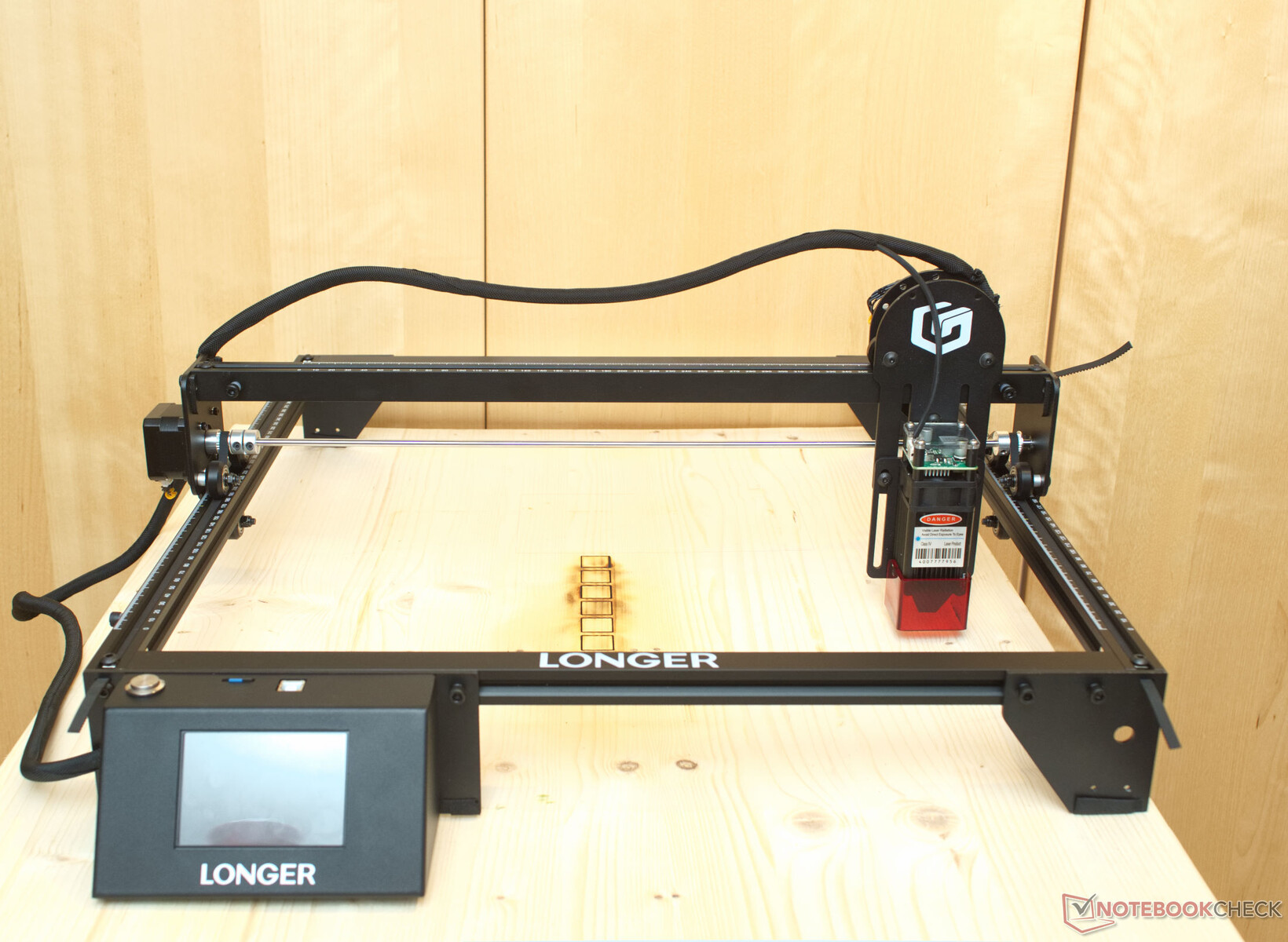

Longer RAY5激光雕刻机回顾。带Wi-Fi的智能激光器

凭借Wi-Fi控制和触摸屏,Longer RAY5几乎是激光雕刻机中的一个典范。因此,这款数控激光器能以特别容易操作的方式给人留下深刻印象。只有5瓦的光功率足以在许多材料上产生良好的效果。
3D Printing Accessory
, , , , , ,
search relation.
, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,


朗格最出名的是好的和负担得起的3D打印机。产品组合包括FDM和树脂打印机。最近,Longer还推出了一款数控激光器RAY5。由于价格在360美元左右,制造商仍然忠实于低价位段。然而,Longer在RAY5中加入了一些特殊功能,这些功能在这个价格范围内的其他雕刻机中是没有的。例如,RAY5配备了一个大型触摸屏和一个用于控制的WLAN模块。虽然二极管激光器仍然可以通过USB线控制,但实际上不需要在电脑和工具之间直接连接。

产品信息

产品 长条形RAY5
尺寸 61 × 67 × 20 厘米
工作区域 40 × 40 cm
电源 110 V至240 V AC
12 V 5 A DC
激光模式 FAC Diod激光器
405纳米
最大。 5.5瓦的光学输出,
固定焦距30
毫米
最佳焦点的光斑尺寸 矩形 0.08 × 0.08 mm
主板 LGT RAY V1.2
微控制器 ESP-WROOM-32
步进电机驱动器 A4988 (兼容Pololu)
精度 12,5 µm
控制 触摸屏,Wi-Fi,USB连接,microSD
软件 LaserGRBL,LightBurn (Gcode)
链接 更长的主页
更长的RAY5





设置 - 所需的一切都在盒子里

组装Longer RAY5应该需要大约半个小时。不需要寻找工具,因为所有必要的螺丝刀都包含在包装中。我们还喜欢这样一个事实:所有的螺丝和小零件都按照施工步骤分类装在小袋子里。印刷的装配说明有点小,但在随附的SD卡上有一个PDF文件,可以放大。由于良好的包装和清晰的图片说明,组装不需要任何专家知识。

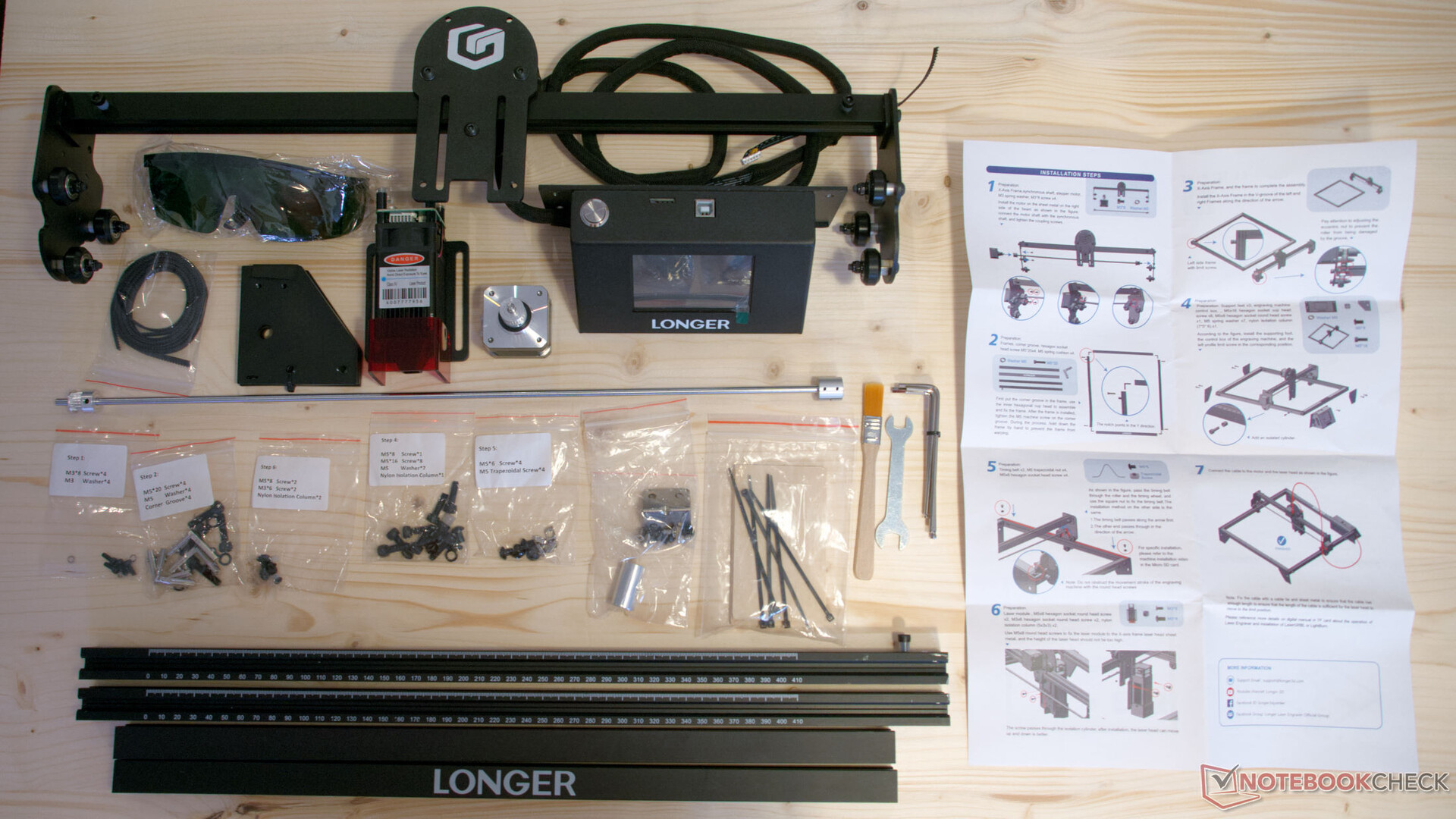

包装内容
包装内容

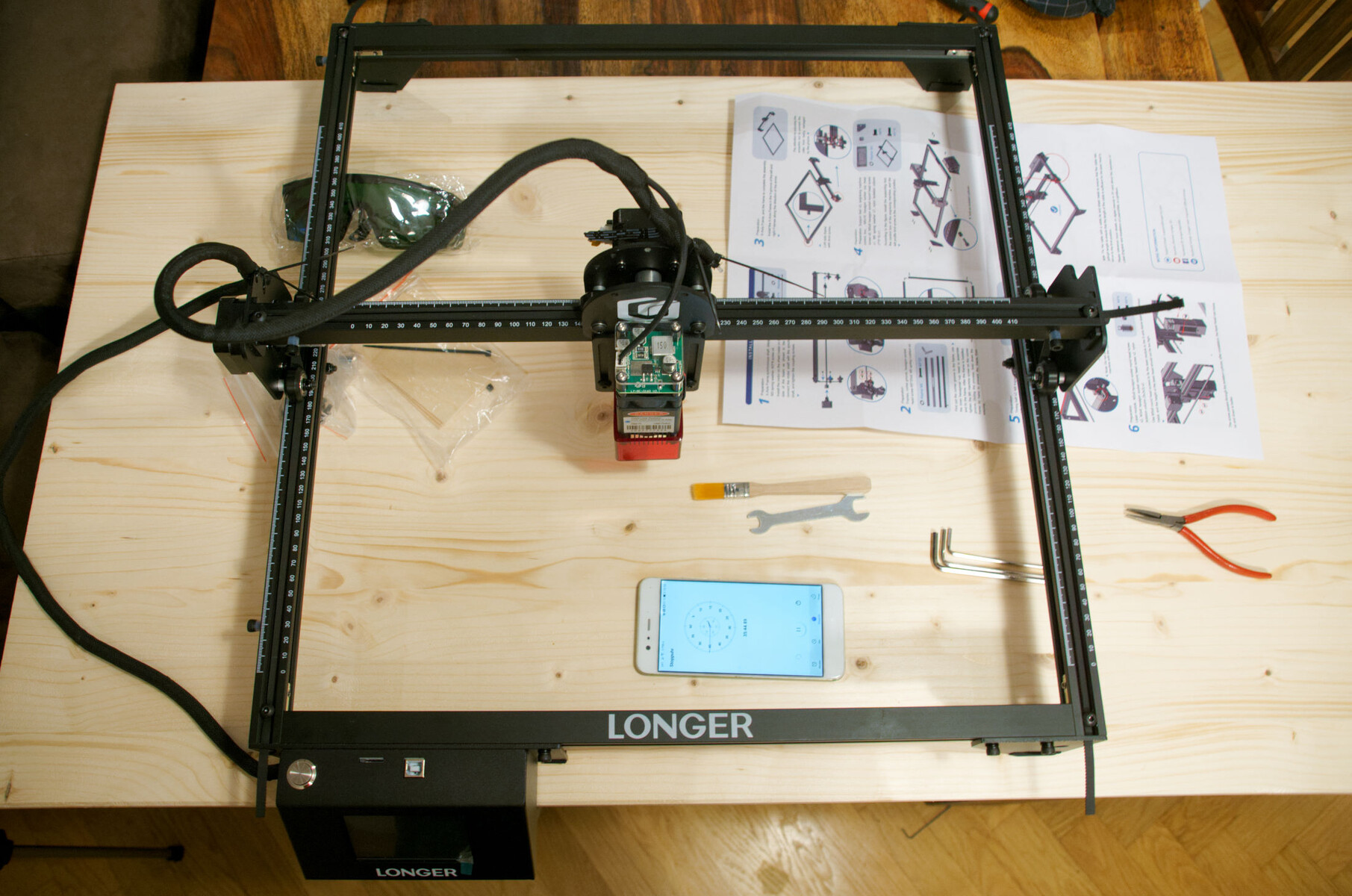

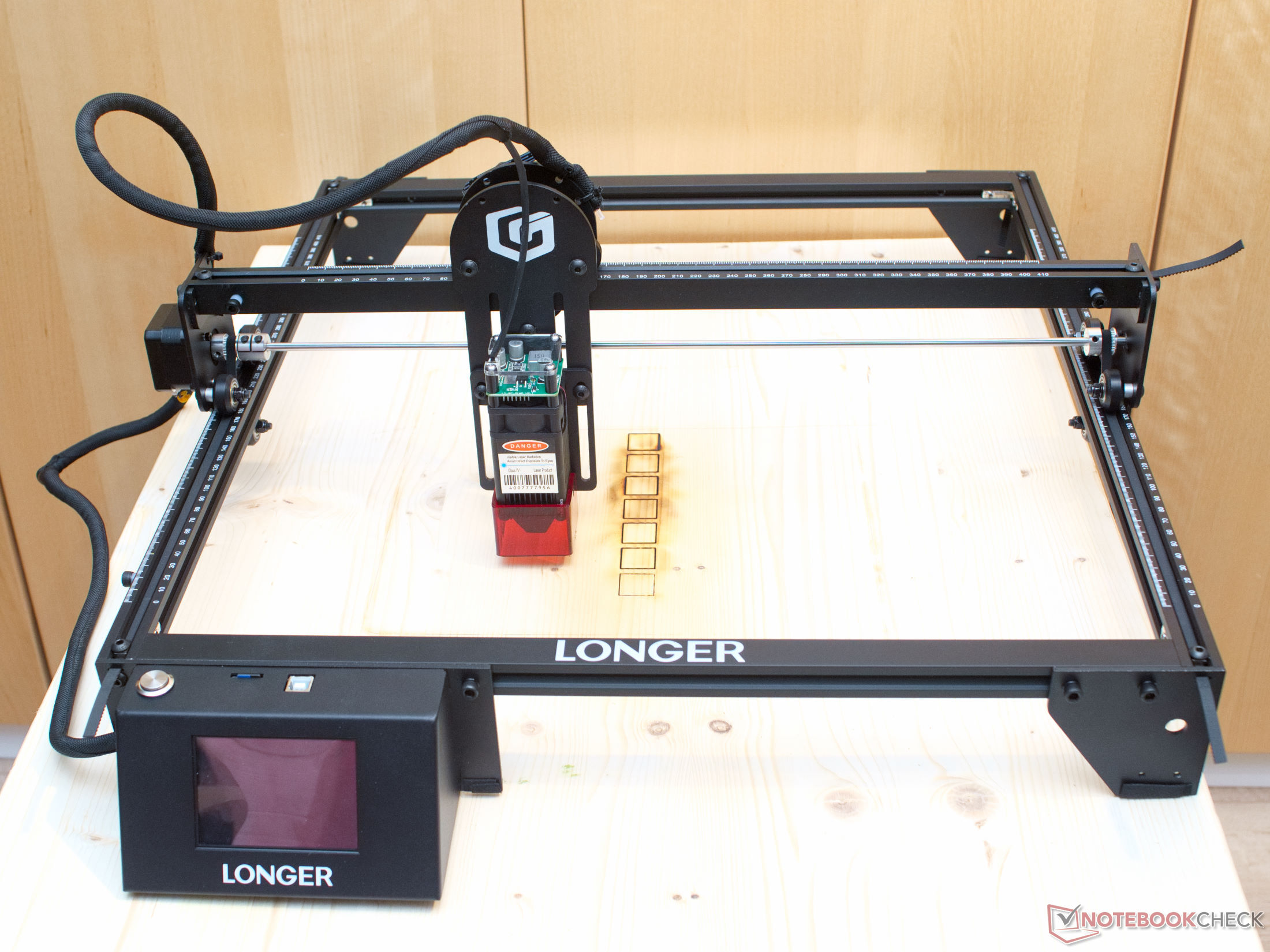

组装的长条形RAY5
组装的长条形RAY5

Longer RAY5不需要限位开关。这些其实是没有必要的,因为人们可以手动引导激光器到零点。

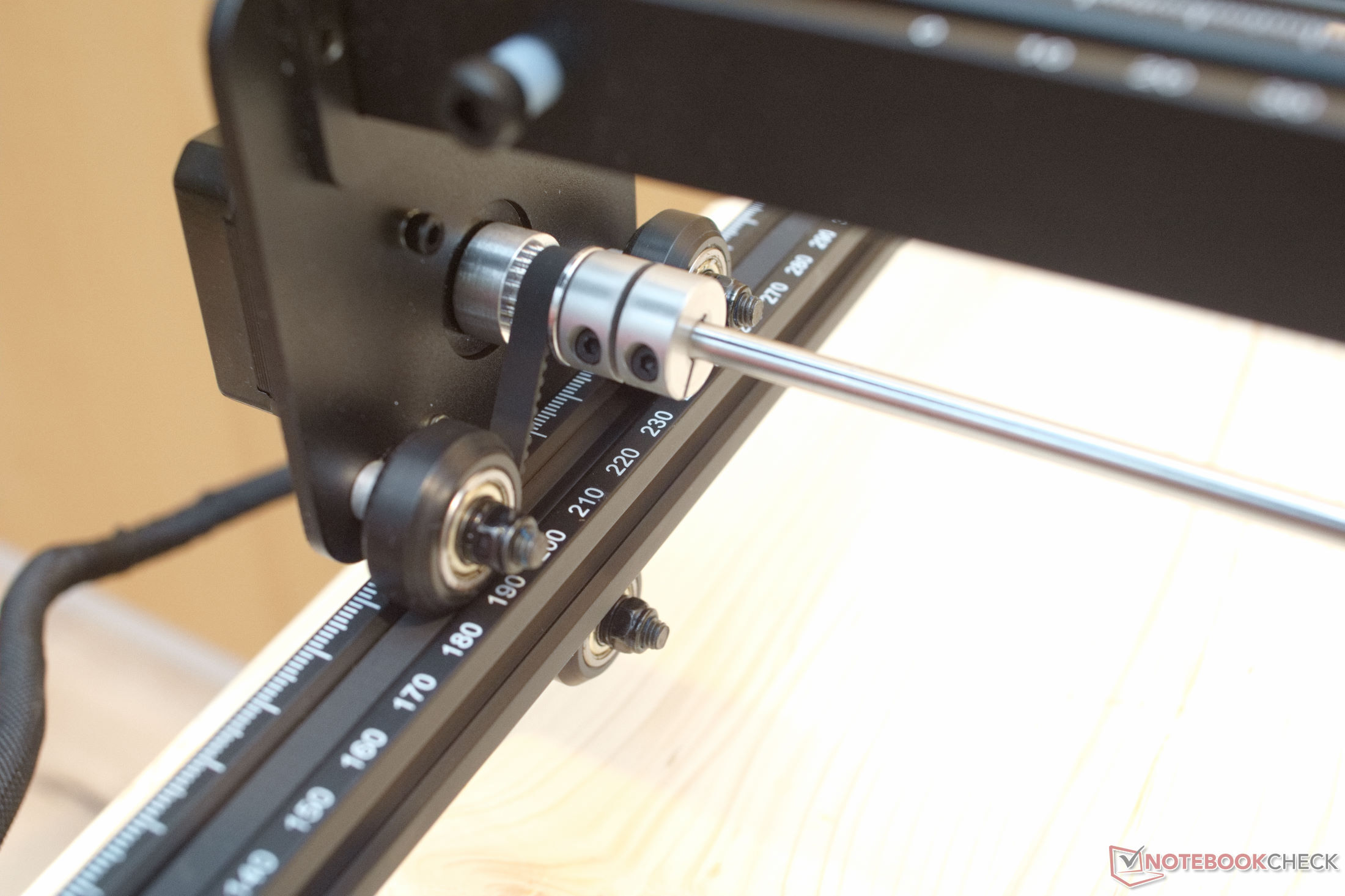

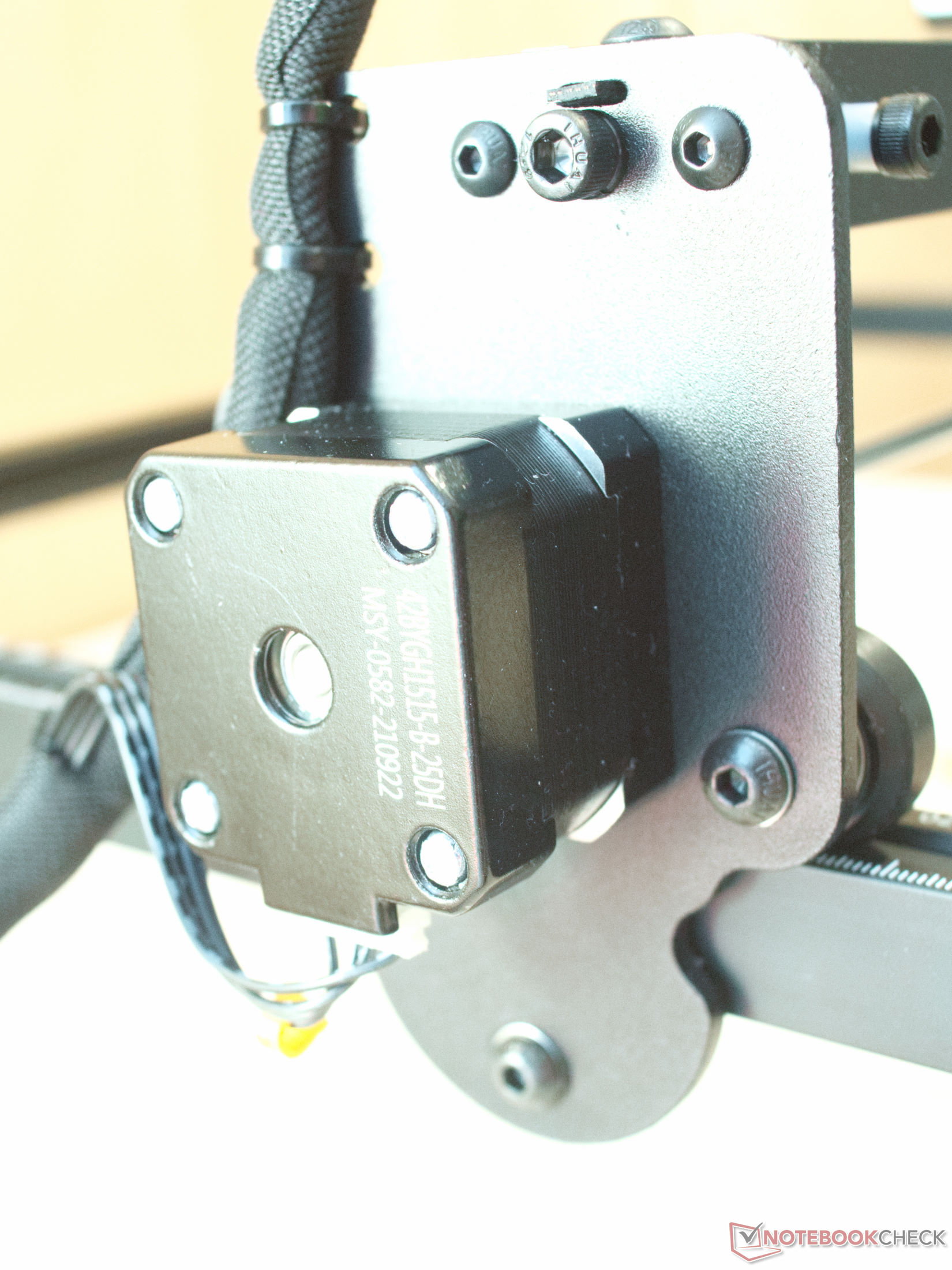

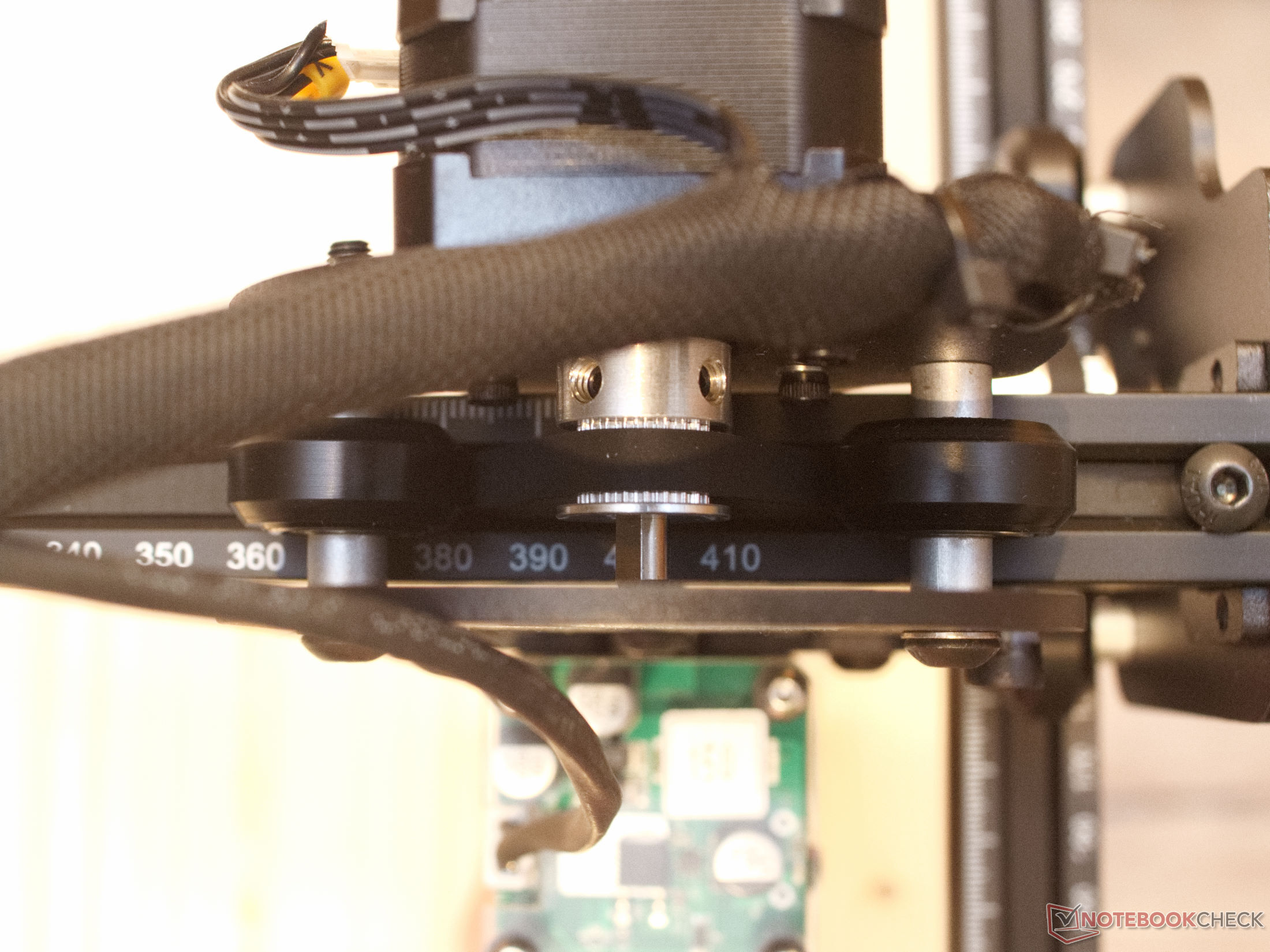

虽然电缆布线看起来并不完美,但来自X-马达和激光器的线束中的粗尼龙电缆工作得非常完美。电缆始终保持在工作面以上。

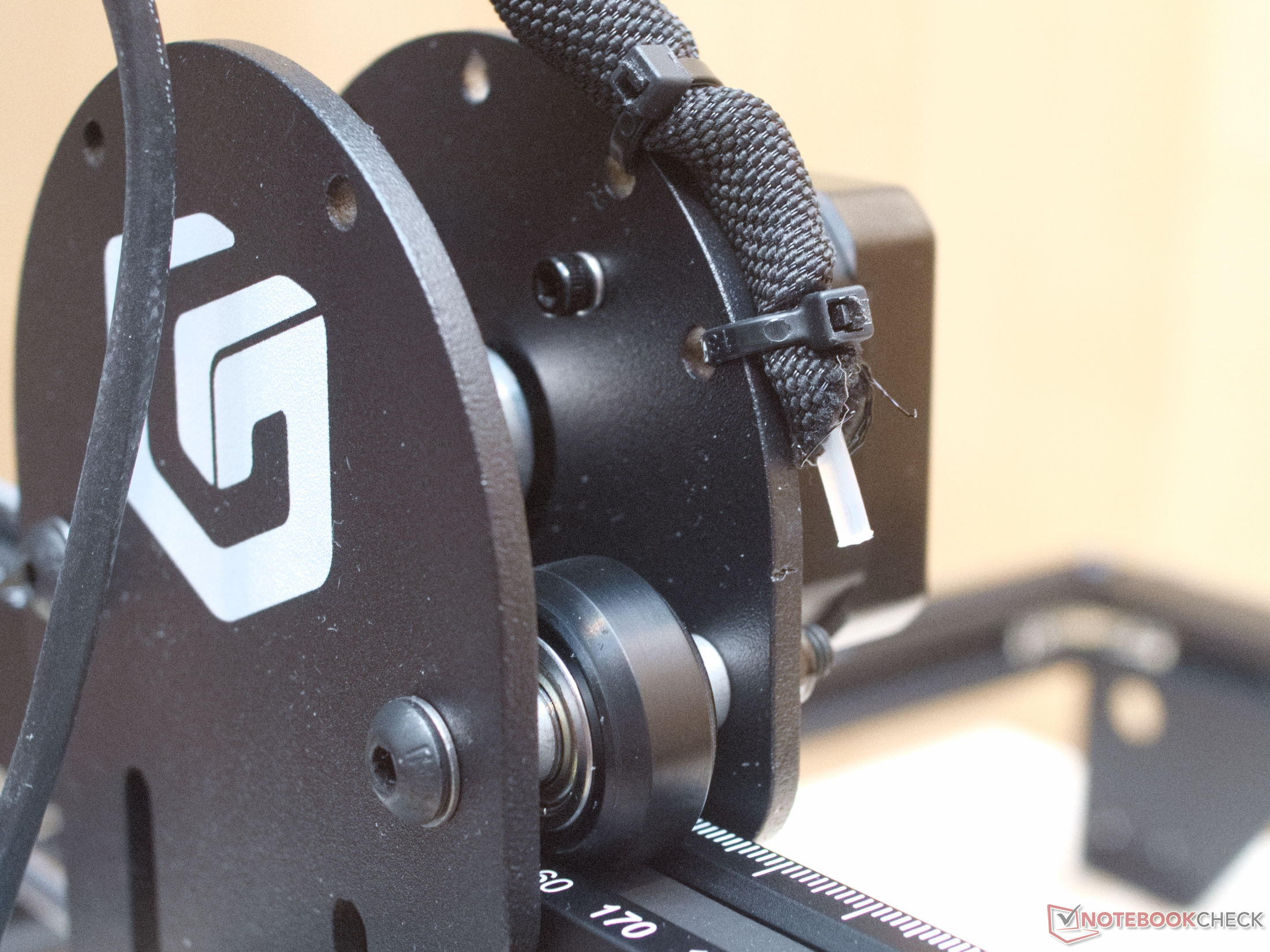

铝制型材的框架对于激光雕刻机来说足够稳定。脚上的橡胶垫提供了一个相当安全的支架,但激光雕刻机可能会打滑,特别是在快速移动时。因此,一个尺寸约为65×65厘米的实木底座适合作为激光机的支架。用所附的三个支架固定住,数控激光器就能以这种方式安全地安装起来。

控制--Wi-Fi使之简单

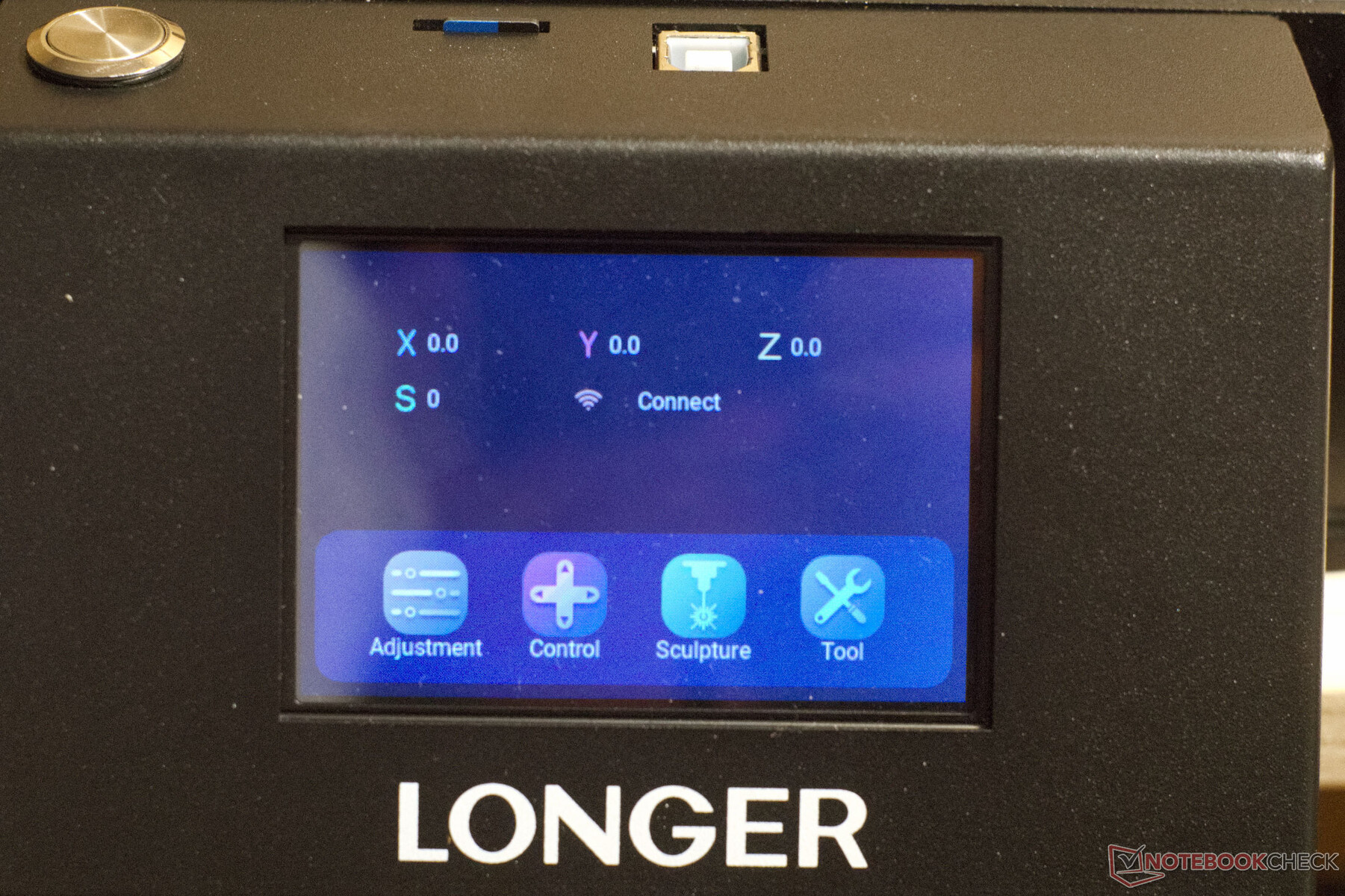

术语
术语

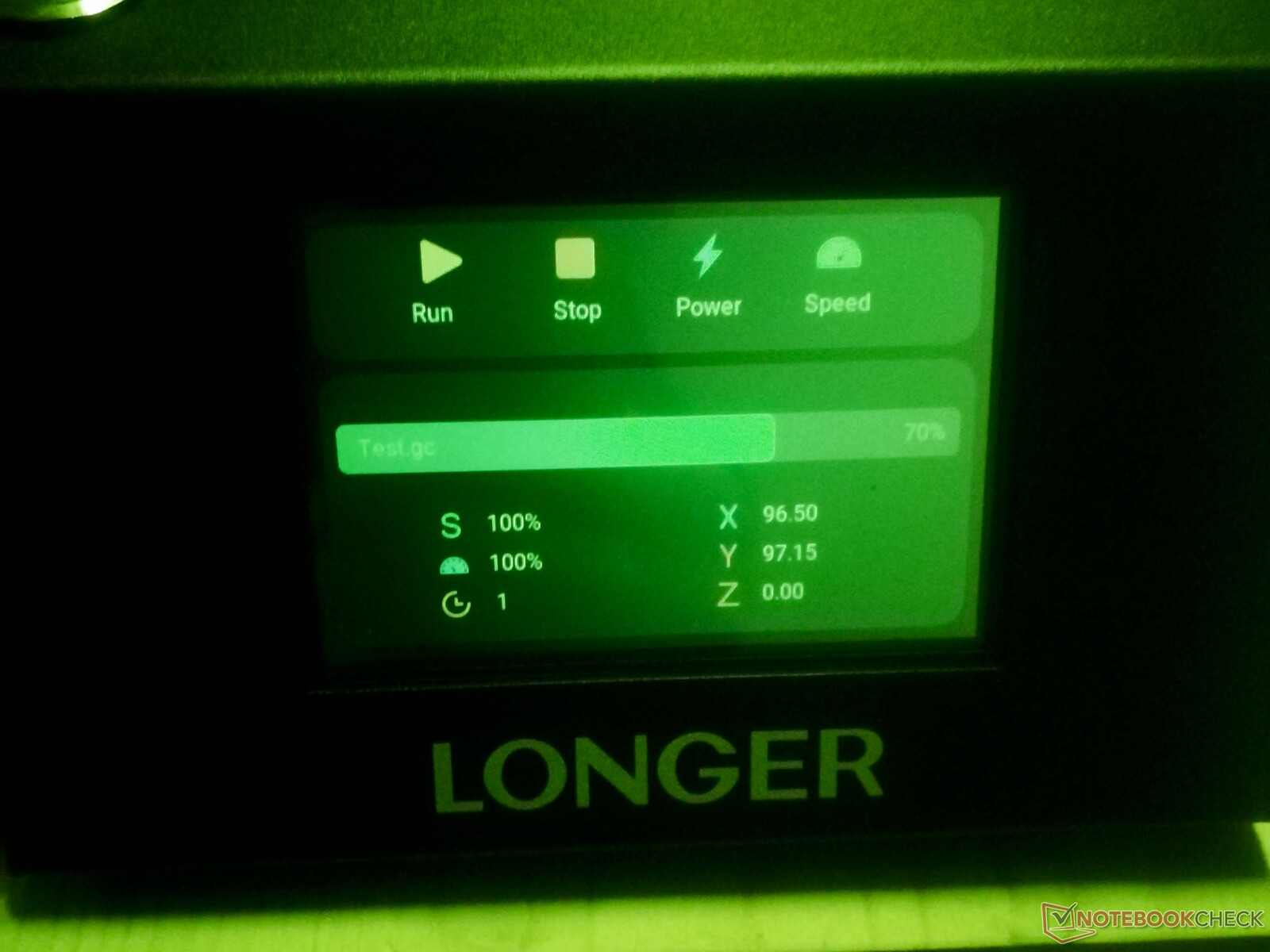

通过保护性护目镜观看屏幕
通过保护性护目镜观看屏幕

触摸屏和Wi-Fi控制在其他数控激光器中是不存在的,尽管有一些供应商在其产品系列中拥有相应的配件。你通常必须依靠DIY解决方案,使用SBC,如Raspberry Pi来实现二极管激光器的类似功能。朗格RAY5在这里有一个独特的功能。如果激光器连接到Wi-Fi,用LightBurn或LaserGRBL创建的GCode文件就可以很容易地传输。微型SD卡可以留在激光雕刻机里,也不需要USB线。

在开始雕刻过程之前,你必须手动将激光头移到零点,Longer RAY5没有自动归位的功能。通过Sculpture选择所需的文件。框架功能可以用来事先检查要加工的物体是否在正确的位置上。然后,激光器以最低的光强度在输出的尺寸上画出一个框架。在Cavre上点一下,雕刻就开始了。

大型触摸屏很容易阅读,即使戴着绿色安全护目镜也是如此。选择的象形图几乎是不言自明的。在雕刻过程中,速度和激光功率都可以调整。特别是对于第一次尝试新材料的人来说,这可以节省几次寻找完美设置的时间。

激光器的所有功能也可以通过Wi-Fi控制来调用。如果Longer RAY5被连接到一个无线网络,IP地址会显示在显示屏上。该地址可以被同一网络中的所有设备访问。激光机的CNC可以通过网页控制,并加载GCode文件。

硬件 - 一个ESP-WROOM-32控制RAY5。

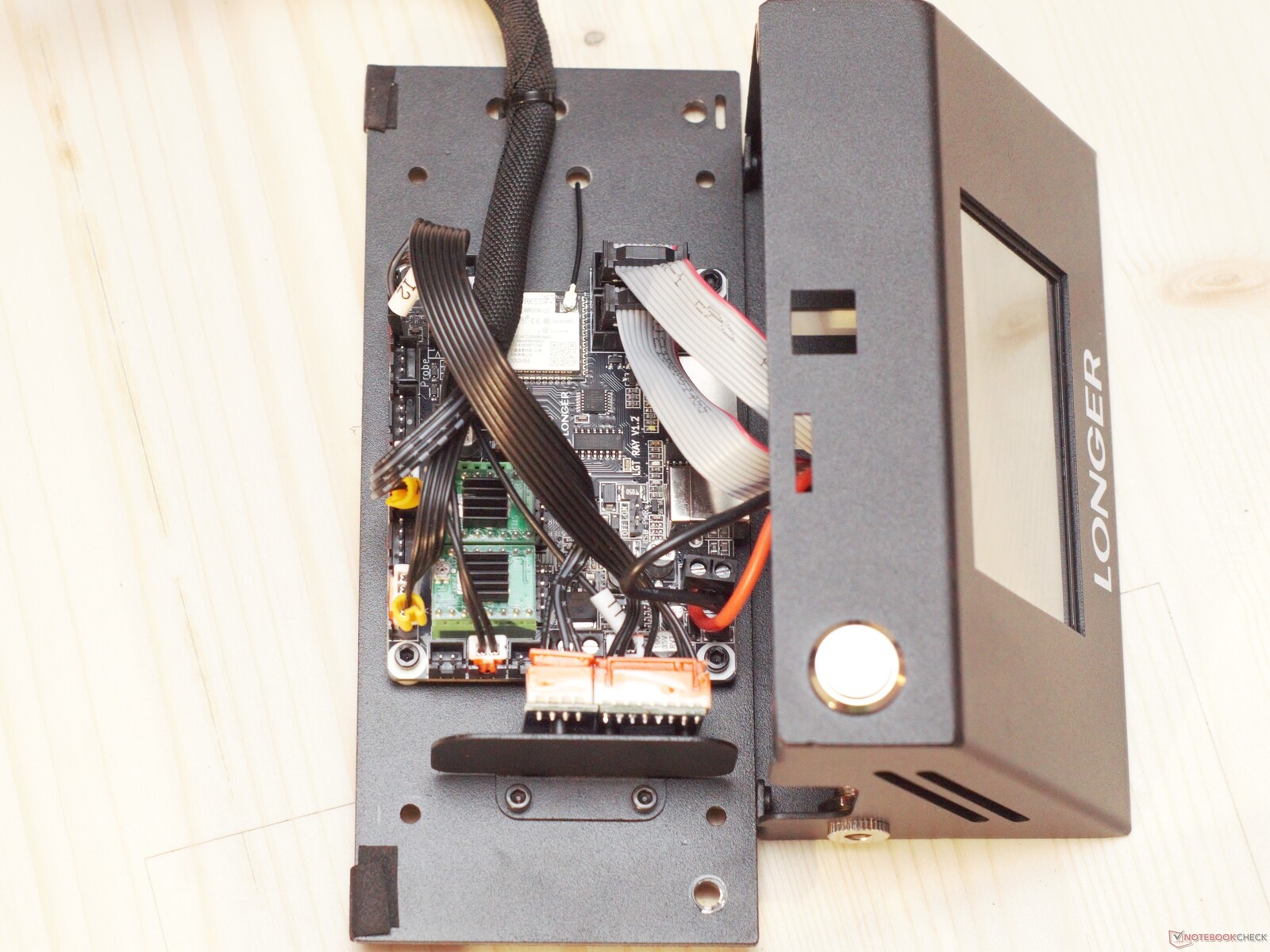

LGT RAY V1.2板
LGT RAY V1.2板

主板

对LGT RAY V1.2板进行仔细检查后发现,Longer RAY5是由一个带有两个处理器内核的EPS32控制的。因此,其中一个内核可以负责无线连接,而另一个则执行运动控制的必要计算任务。在测试过程中,微控制器被证明是非常稳定的,因此,即使在长时间的任务中也没有发生意外的行为。另一个积极的方面是,步进电机驱动器是与Pololu兼容的。这使得更换有缺陷的驱动器或切换到更安静的替代品成为可能。安装的A4988步进电机驱动器产生的控制信号会在电机中引起相对嘈杂的反应。类似的声音从旧的软盘驱动器中可以得知。

利用空闲的传感器插槽和另一个步进电机驱动器,可以扩展RAY5的功能。例如,可以设置限位停止开关和激光的自动聚焦。

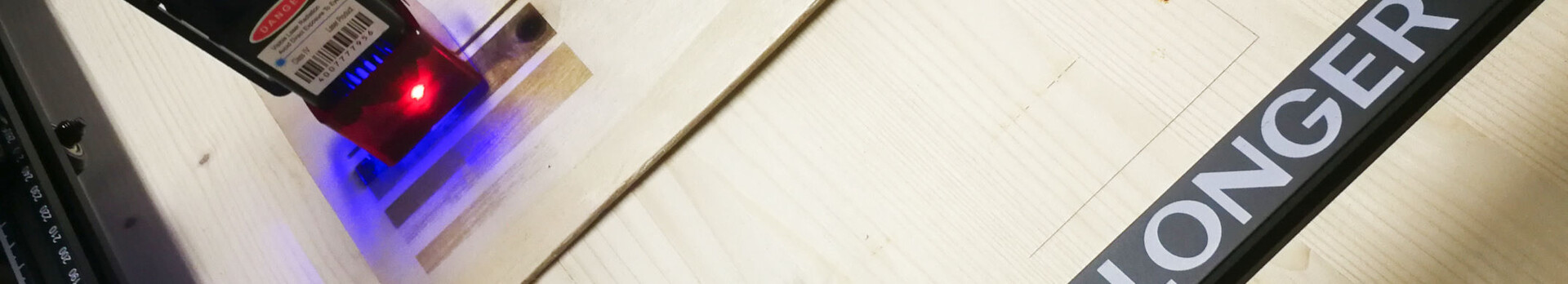

激光模块

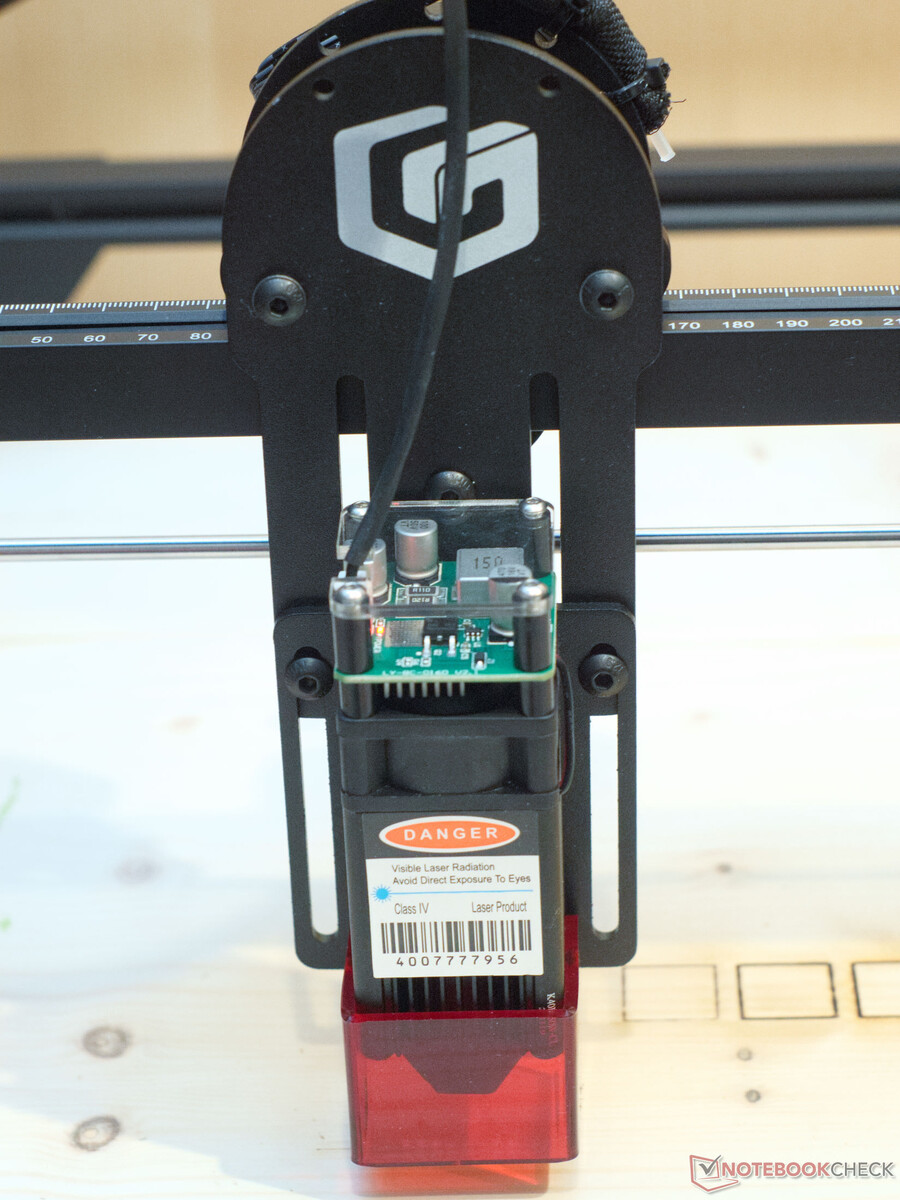

激光模块 更长的RAY5
激光模块 更长的RAY5

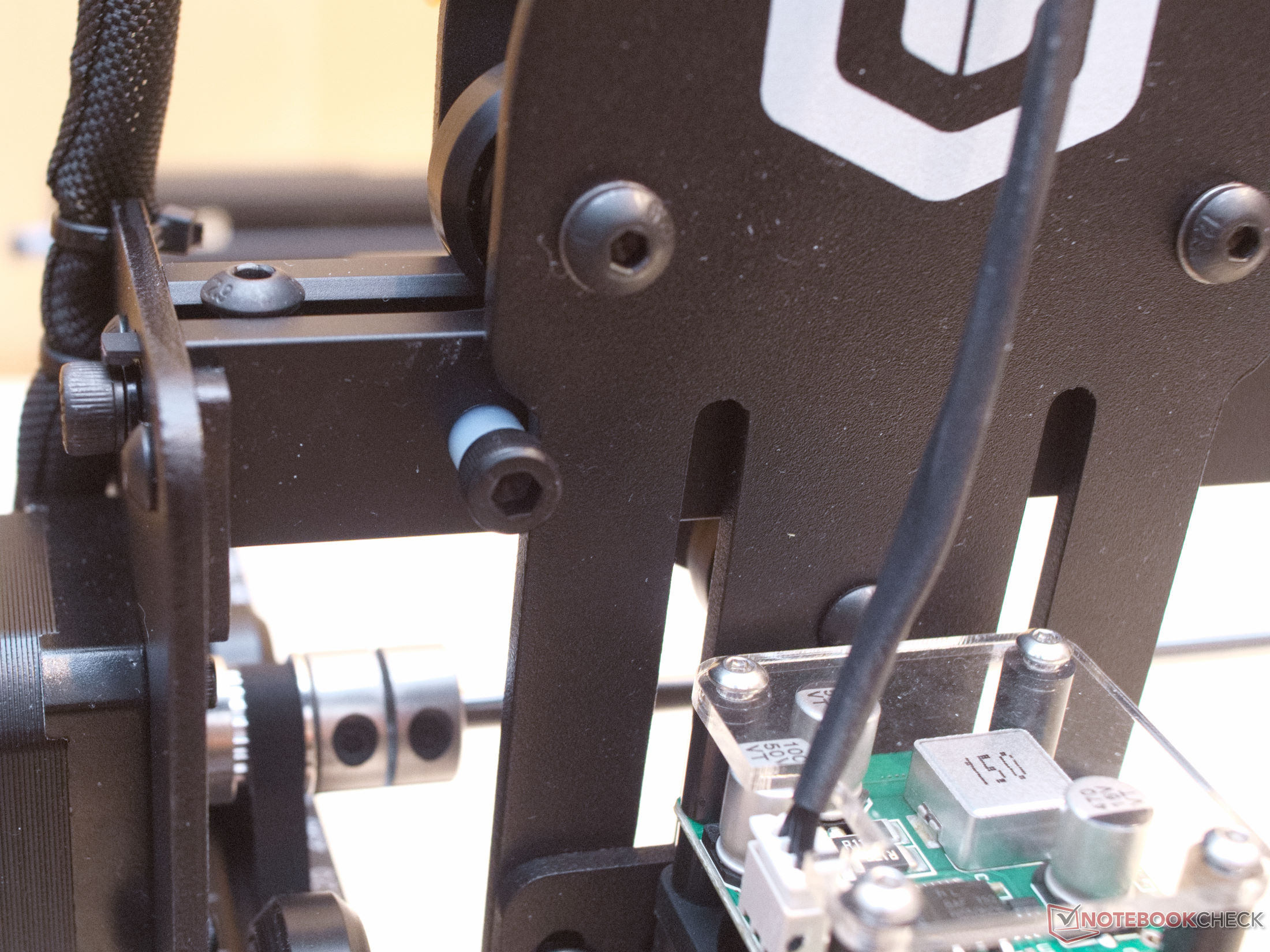

在测试中,5.5瓦的激光模块以强大的结果给人留下了深刻印象。焦距内特别窄的光斑可能也是造成这种情况的原因。朗格在这里指定了一个0.08 × 0.08毫米的方形基底面积。因为激光器有一个固定的焦点,所以必须根据物体的高度来调整激光头。遗憾的是,没有工具就无法做到这一点。为此,必须用附带的内六角扳手松开激光器两侧的安装螺丝。附带的铝制圆柱体有助于找到合适的高度。之后,可以再次拧紧这两颗螺丝。这个过程因为有红光护罩而变得有些复杂。

只要RAY5被打开,用于冷却激光器的风扇就会长期运行。通过使用一种喷嘴,还可以通过强大的风扇产生轻微的空气辅助效果。然而,在切割纸张或织物时,人们有时会希望这里的气流更弱一些,而在加工木材时则显得相当弱。在测试过程中从未发生过任何火焰。

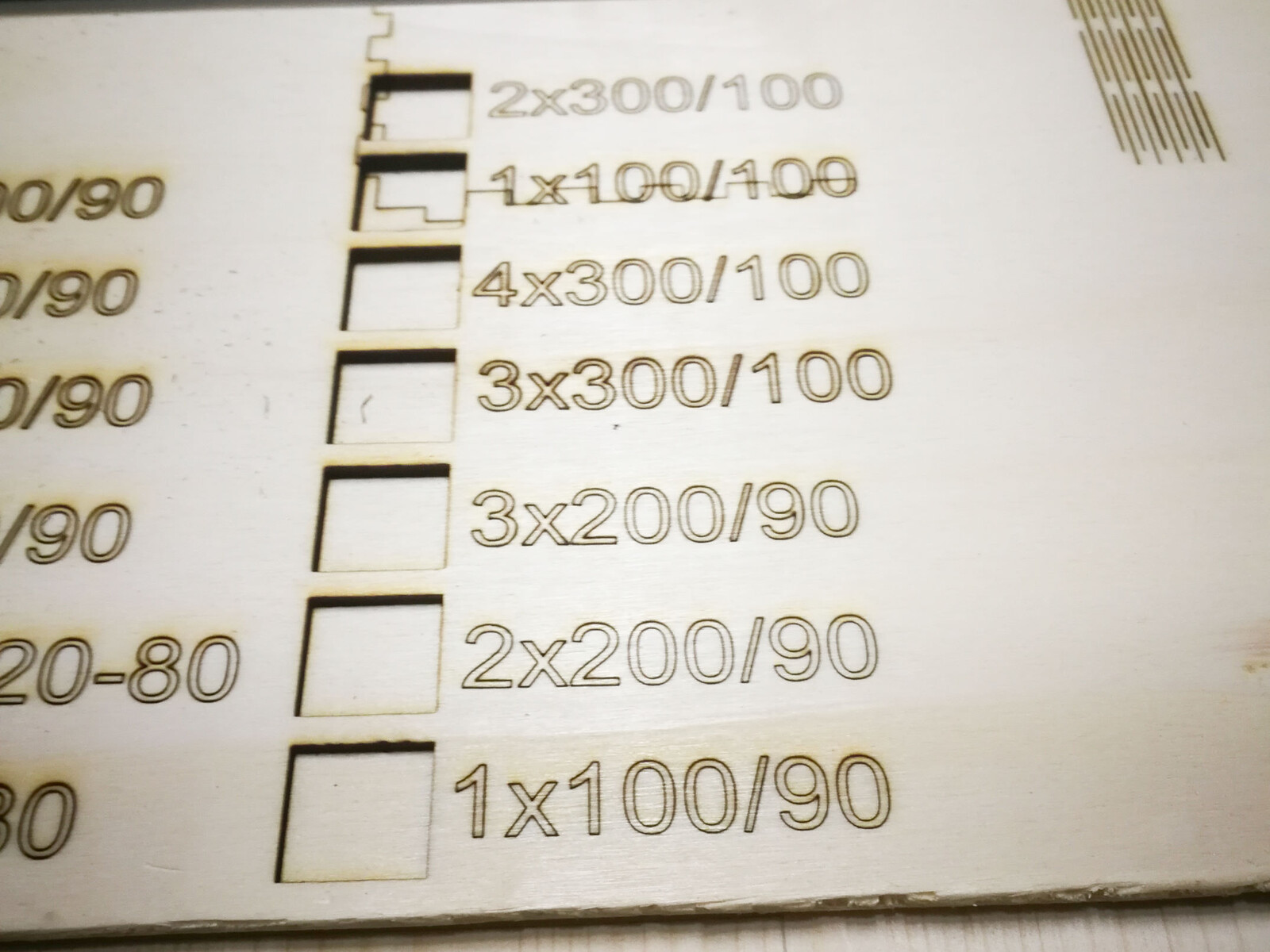

切割速度 更长的RAY5
切割速度 更长的RAY5

用3.5毫米厚的胶合板进行的测试在雕刻和切割方面都产生了很好的效果。在300毫米/分钟和100%的光照强度下的两遍,在这里产生了最好的切割图案,刻录线大约0.4毫米宽。在用胶合板或其他工程材料制作盒子或同等项目时,这个数值对精密配合工作很重要。许多程序可以对切口进行补偿,以相应地控制激光。

在速度为2000至4500毫米/分钟,最大功率为90%,最小功率为20%的情况下,黑值为20至100%的雕刻在胶合板上显示出最佳效果。由于木材是一种受强烈波动影响的天然原材料,所确定的数值可能无法转移到其他工件上。在1000毫米/分钟的时候,雕刻就已经很深了,所以测试不得不在这里停止,低于这个速度就没有执行。

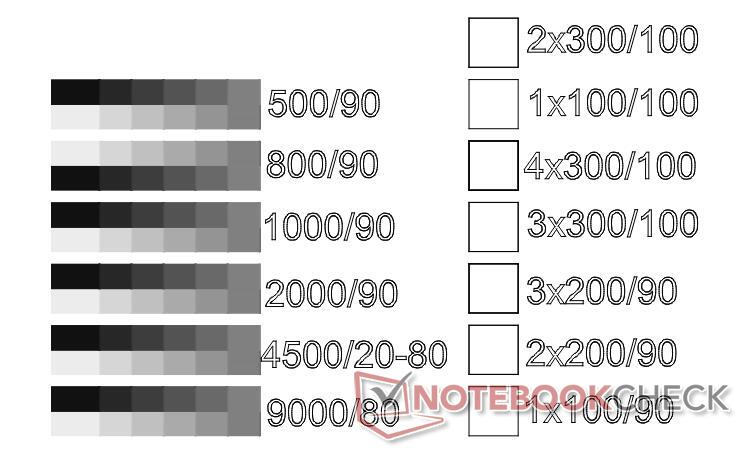

在LightBurn中预览
在LightBurn中预览

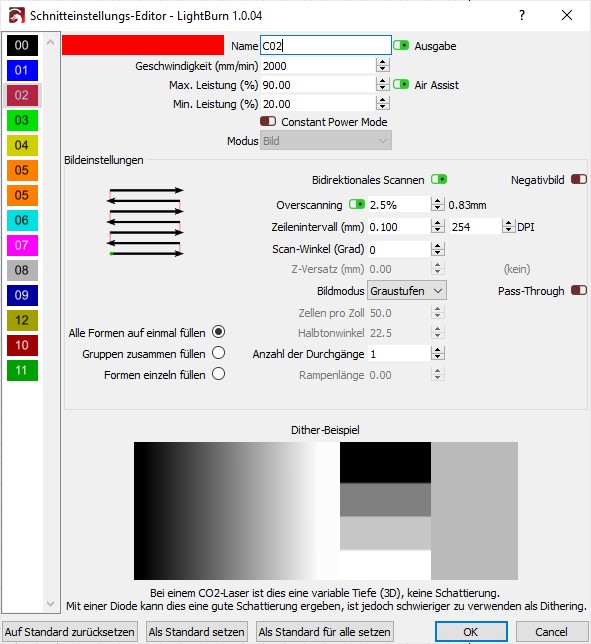

灰度设置
灰度设置

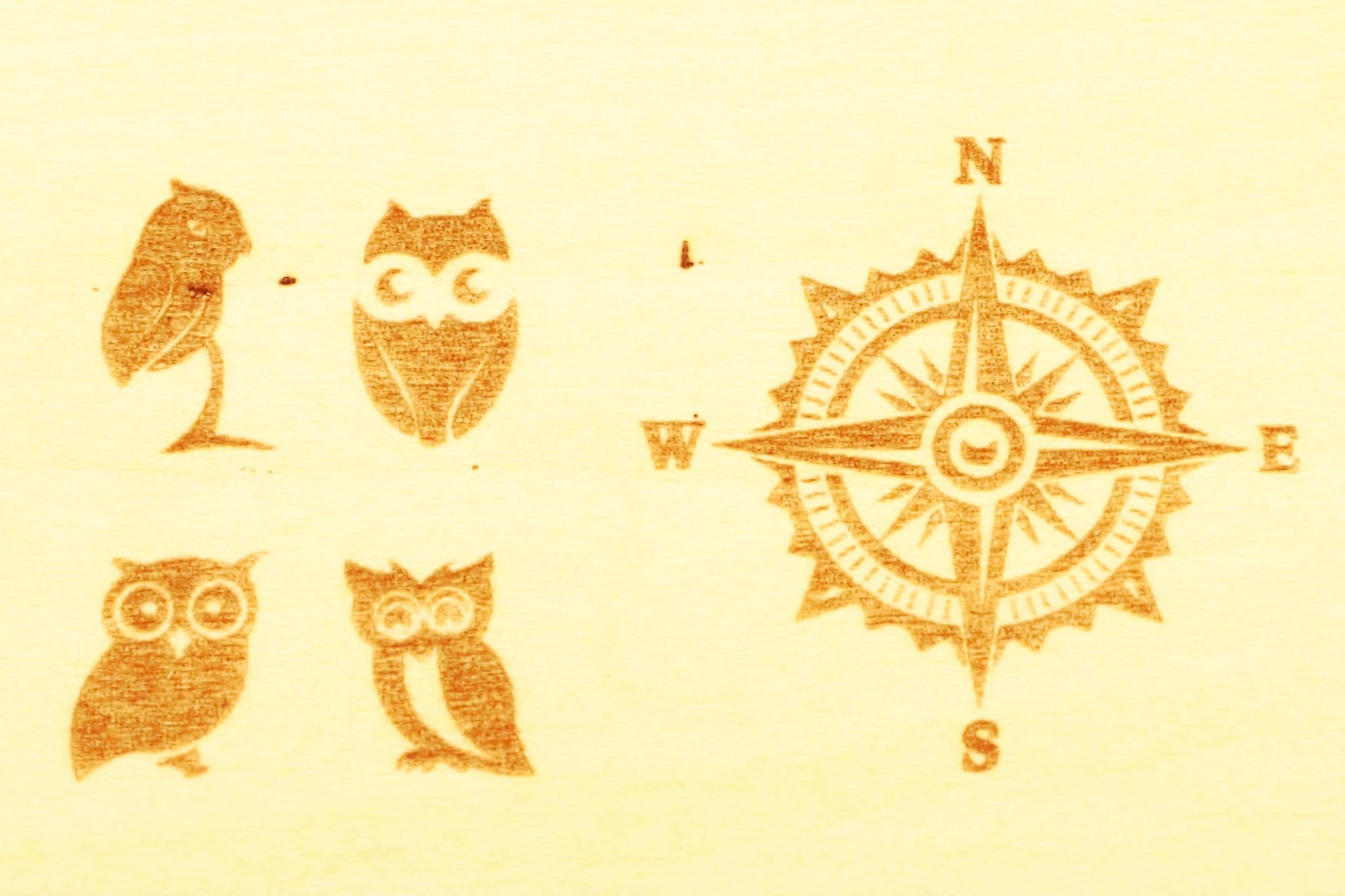

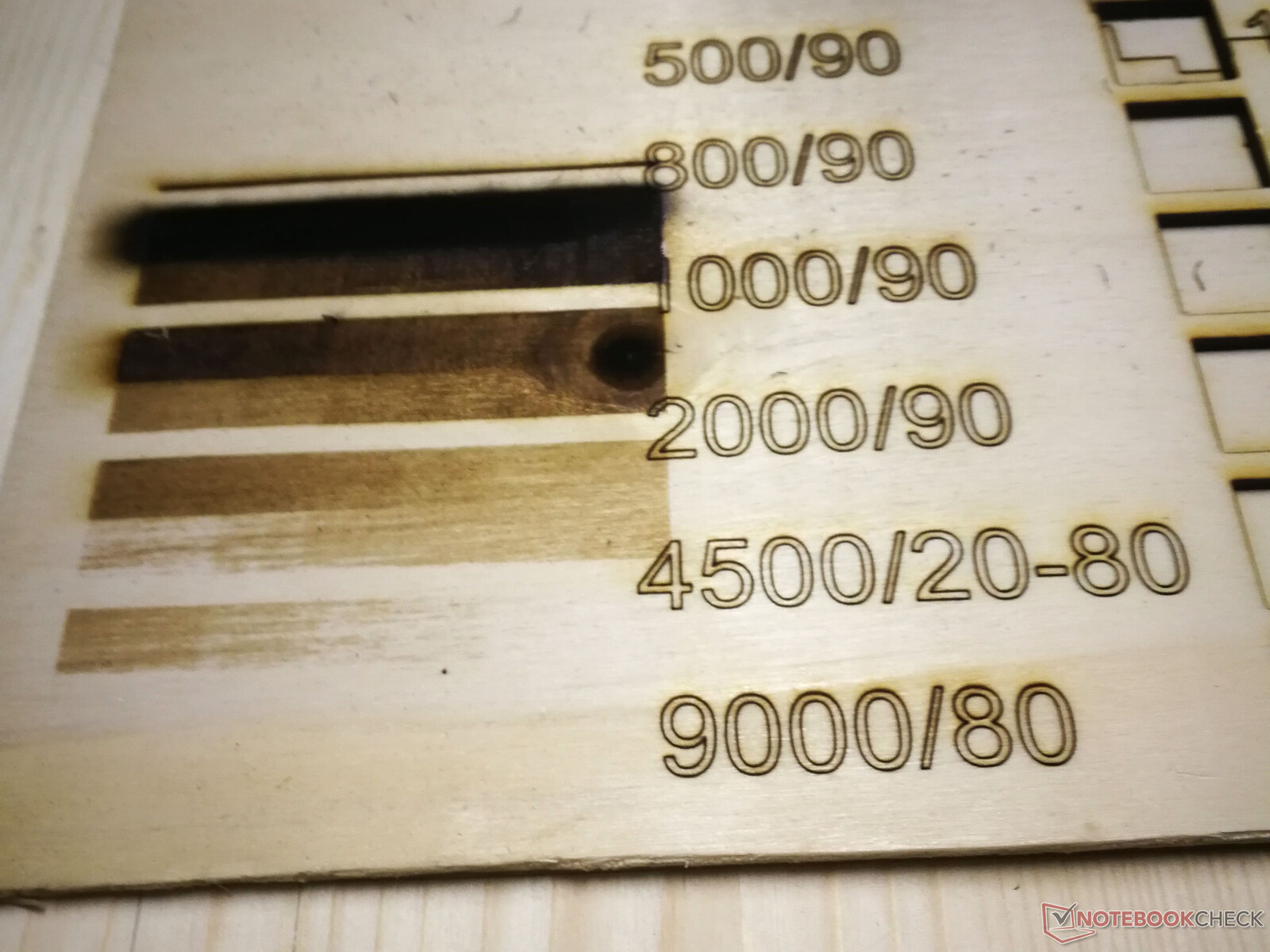

雕刻结果
雕刻结果

这种强大的激光器还能加工许多其他材料。除了木材之外,激光器还可以切割织物、毛毡、泡沫橡胶、彩色丙烯酸、纸板和纸张。可以用油毡或印章橡胶制作定制印章。雕刻也适用于石头、彩色阳极氧化铝或皮革等材料。经过一些调整,金属和玻璃也可以被加工。芥末、蛋彩颜料或特殊的彩色喷雾剂在这里作为媒介来传递激光的能量,否则这些能量就会被反射。

保护措施--火焰传感器在工作中提供了一些安心的保障

Longer RAY5在发货时配备了来自中国的常见绿色激光安全护目镜。我们无法确定这些是否符合任何安全标准。除此以外,该激光器有一个红外线传感器来检测火焰,还有一个位置传感器来检测雕刻机是否稳定。特别是在处理易燃材料时,火焰传感器毕竟让人有些放心不下。在材料真正着火之前,激光器会被关闭,以防止出现紧急情况。强大的风扇应该足以将火吹灭。同时,一个响亮的警报声也能提高人们对可能出现的问题的认识。

在测试中,火焰(来自打火机)和RAY5的晃动都被正确检测到,激光器被关闭。唯一的缺点是,事后必须完全重新启动激光器。

排放物--声音大且有异味

像Longer RAY5这样的开放式激光雕刻机有一个共同的问题。被加工材料的蒸汽散布到整个房间。然而,由于激光的反射可能和光束本身一样有害,在操作过程中打开所有的窗户是不可取的。毕竟,偏转的光束可能会伤害他人。找到一个通风良好的房间,同时又能尽可能地防光,这是很困难的。

此外,Longer RAY5在运行期间有相当高的噪音水平。步进电机根据速度的不同发出不同的嗡嗡声。激光器的大风扇也很烦人。

判决书

长雷5》提供。
长雷5》提供。
更长的时间

Longer RAY5以合理的价格提供了良好的效果。由于可以通过Wi-Fi和触摸屏控制数控激光器,该设备从大量的DIY激光器中脱颖而出。为了达到良好的效果,你可能必须先进行一些测试。

Longer RAY5以其精心设计的控制器和强大的激光器而令人信服。凭借其升级选项,这款激光雕刻机具有很大的潜力。

对于DIY爱好者来说,这款小型激光雕刻机很适合。但是,在使用激光器时,应始终注意安全说明。朗格为了实现低价销售,走了一些弯路,但RAY5的整个包装很方便。

价格和可用性

较长的RAY5可通过,制造商的主页.大约360美元的价格包括运输费用和进口税。我们的测试设备在五天内到达。直到1月14日。2022年,你可以用优惠券代码节省高达60美元。87V69CDZXW5J

注意

Longer RAY5是一种工具,有了它,你当然可以制作出无数漂亮的项目。但像任何工作工具一样,这种激光数控设备也有风险,只要处理得当就可以避免。

强大的激光会严重损害眼睛和皮肤,同时,激光束的反射也足以对视网膜造成巨大的伤害。在激光器工作时,请务必始终佩戴光学密度为5(OD5)或更高的450纳米的适当光谱的激光安全眼镜。确保没有未受保护的眼睛与活动激光器在同一房间内(同时许多宠物也有眼睛),确保激光器的光线不会通过门窗伤害到其他人。

不要把手伸进激光器的工作区域。不经意的动作可能会捏住部件或接触到激光束而造成伤害。

尽管Longer公司采取了大量的安全措施,但在使用激光雕刻机工作时仍有火灾危险,不要让激光机在无人看管的情况下工作。要确保有良好的通风条件,不要在加热或燃烧时散发出有害或有毒物质的材料上工作。例如,PVC或乙烯基在用激光机加工时,会释放出腐蚀性的氯化氢烟雾。
