Anycubic Photon Mono X 6K树脂3D打印机评测:打印机能否实现Anycubic的承诺?

Anycubic公司的新版Photon Mono X承诺有更高的分辨率和更快的处理时间。在高达80毫米/小时的速度下,这台售价为659美元的3D打印机被设计用来生产UV树脂的复制品。遮蔽屏的6K分辨率渲染了细如发丝的细节。
3D Printing Accessory
, , , , , ,
search relation.
, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,


Anycubic是3D打印业务中最知名的参与者之一。这家位于深圳科技大都市的中国公司销售的打印机可以满足从DIY爱好者到专业设计师的所有需求水平。Photon Mono X 6K是Anycubic最新一代的树脂基3D打印机。

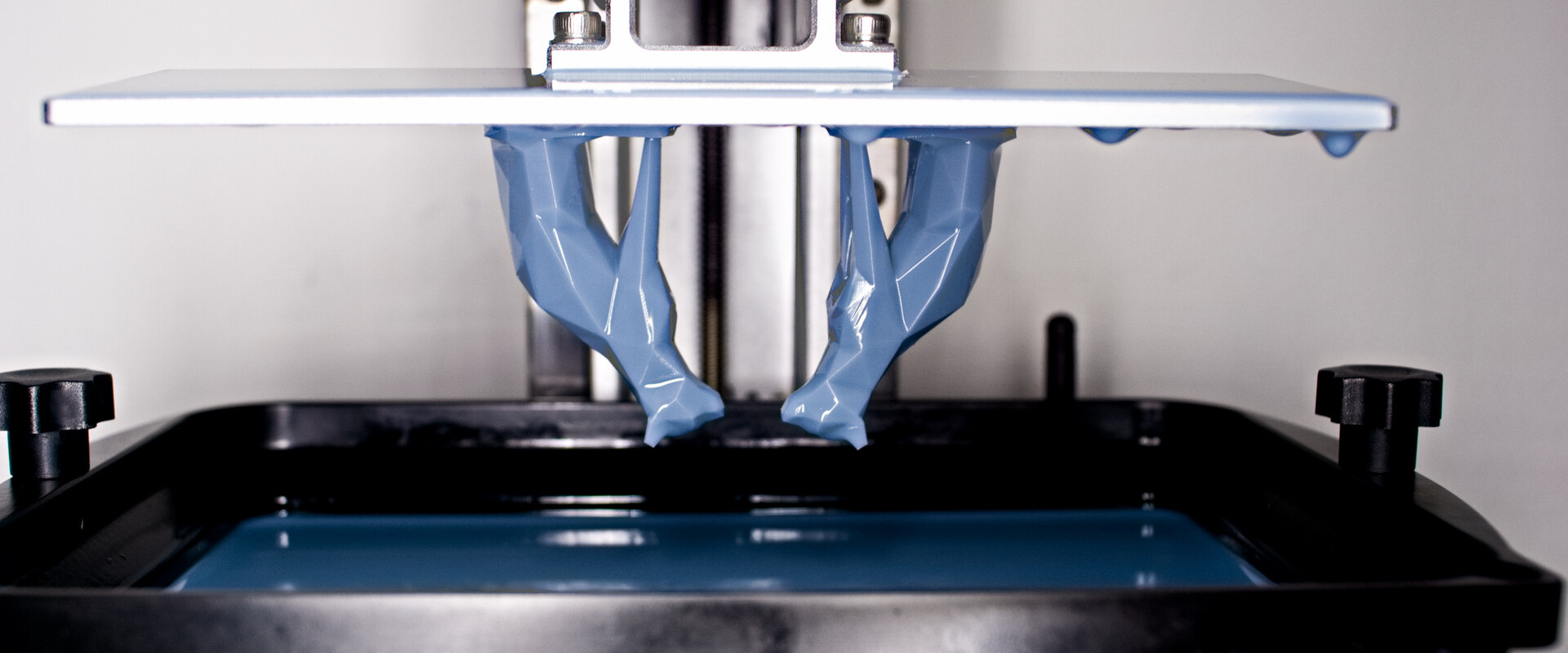

该打印机使用mSLA技术。这使用了光固化树脂。它被填充到一个透明的底部树脂桶中。通过用紫外光(波长≈405纳米)从下面照亮选定的区域来创建所需的物体。通过这种方式,打印的物体在粘附在打印平台上时被一层层地从桶里抬出来。因此,成品物体是倒挂在3D打印机中的。与FDM打印机相比,mSLA打印机总是一次生产一个完整的层。

Anycubic Photon Mono X 6K应该是非常快的。为了实现这一点,该打印机有一个非常高对比度的LCD面板,只允许紫外线辐射在选定的区域通过,还有一个强紫外线光源。液晶面板尺寸为19.7 × 12.2厘米,6K分辨率为5760 × 3600像素。这导致在X-Y平面上的细节精度约为0.034毫米。沿着Z轴,即高度,可实现约0.01毫米的分辨率。

技术规格

从外观上看,新的Mono X 6K与它的前辈相比没有什么变化。然而,在内部,现在有一个更强的紫外线光源,单色LCD不仅有更高的分辨率,而且还有些大。

系统 Anycubic Photon Mono X 6K
技术 mSLA,LCD阴影遮蔽的3D-打印机
打印量 24.5 × 19.7 × 12.2 cm = 5,88 L 9
.6 x 7.8 x 4.8 英寸 = 199.1 oz 1.6 gal
机器尺寸 47.5 × 29 × 27 厘米
18.7 × 11.4 × 10.6 英寸
光源 405纳米平行矩阵LED(40),高达6500微瓦/厘米²。
阴影遮蔽 液晶面板5760*3600像素
透光率6%
对比度350:1



分辨率 ≈ 34 µm
打印速度 建议:60毫米/小时
最大80毫米/小时 - 3.15英寸/小时
额定功率 AC 110 V - 240 V to DC 24 V 144 W
连接性 USB-A 2.0 & WiFi

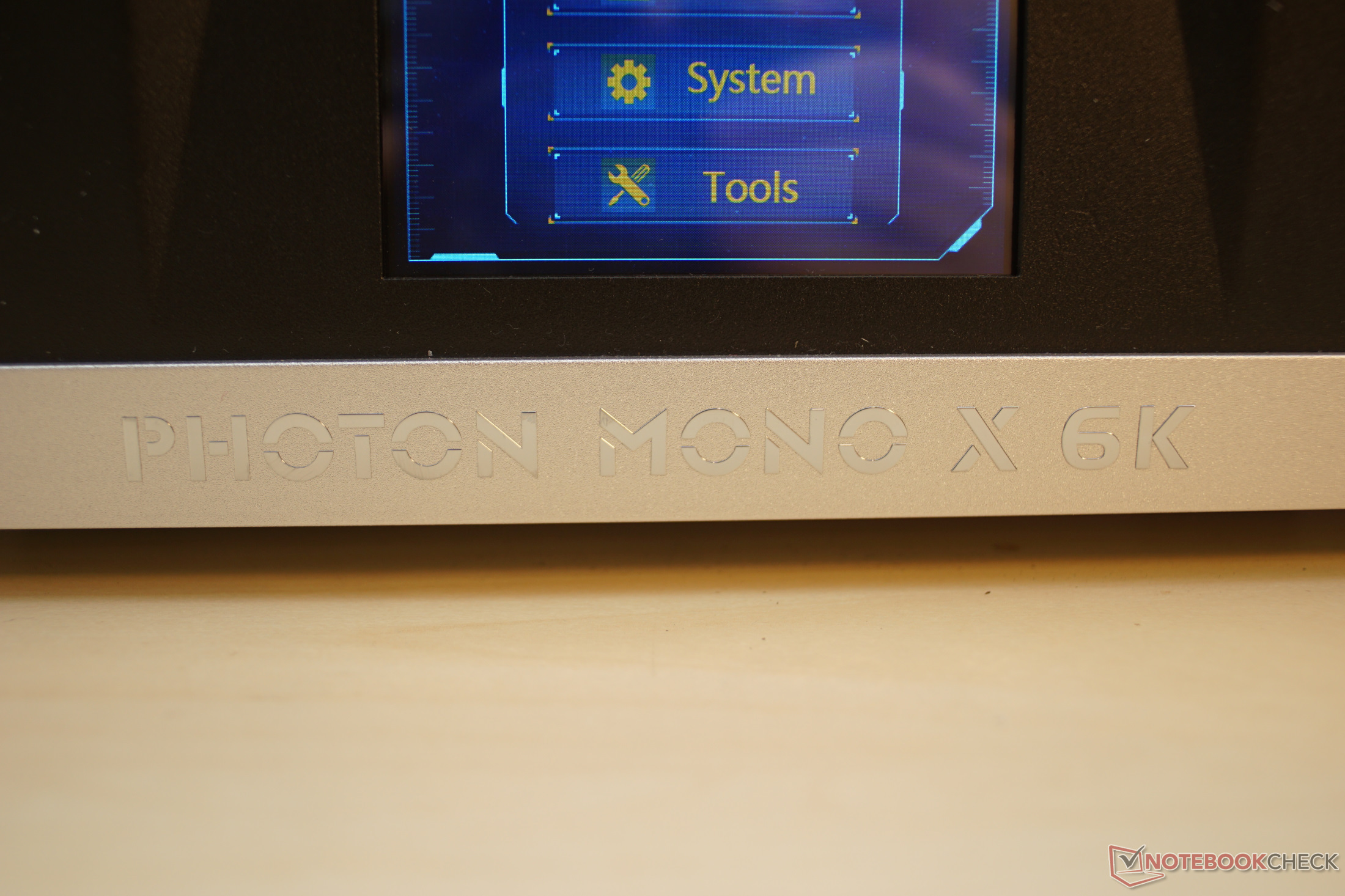

接口 3.5英寸触摸屏幕
Android- 或iOS-App
制造商的建议零售价 659美元
链接: www.anycubic.com

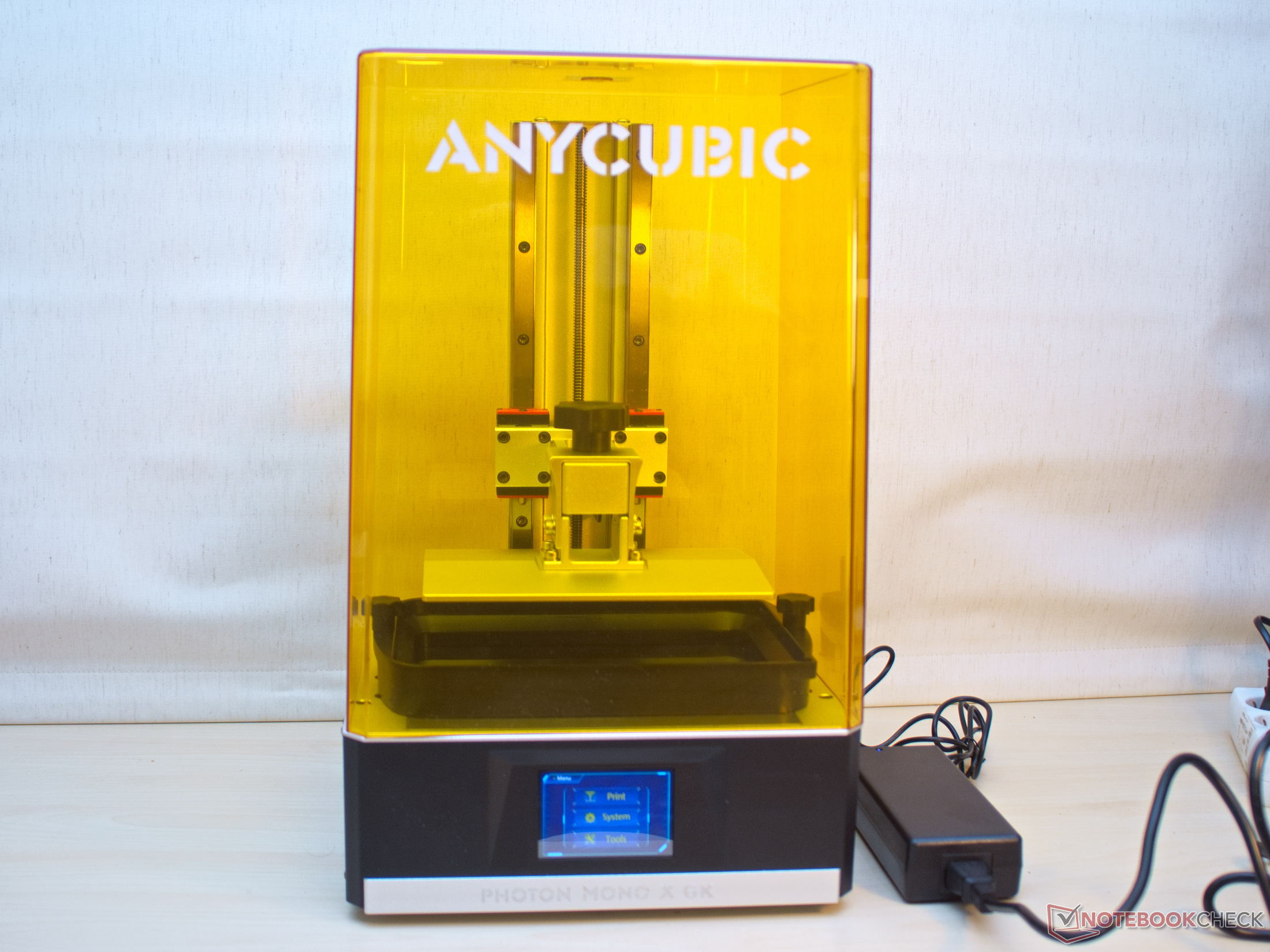

Anycubic Photon Mono X 6K






设置--打印机几乎可以开箱即用

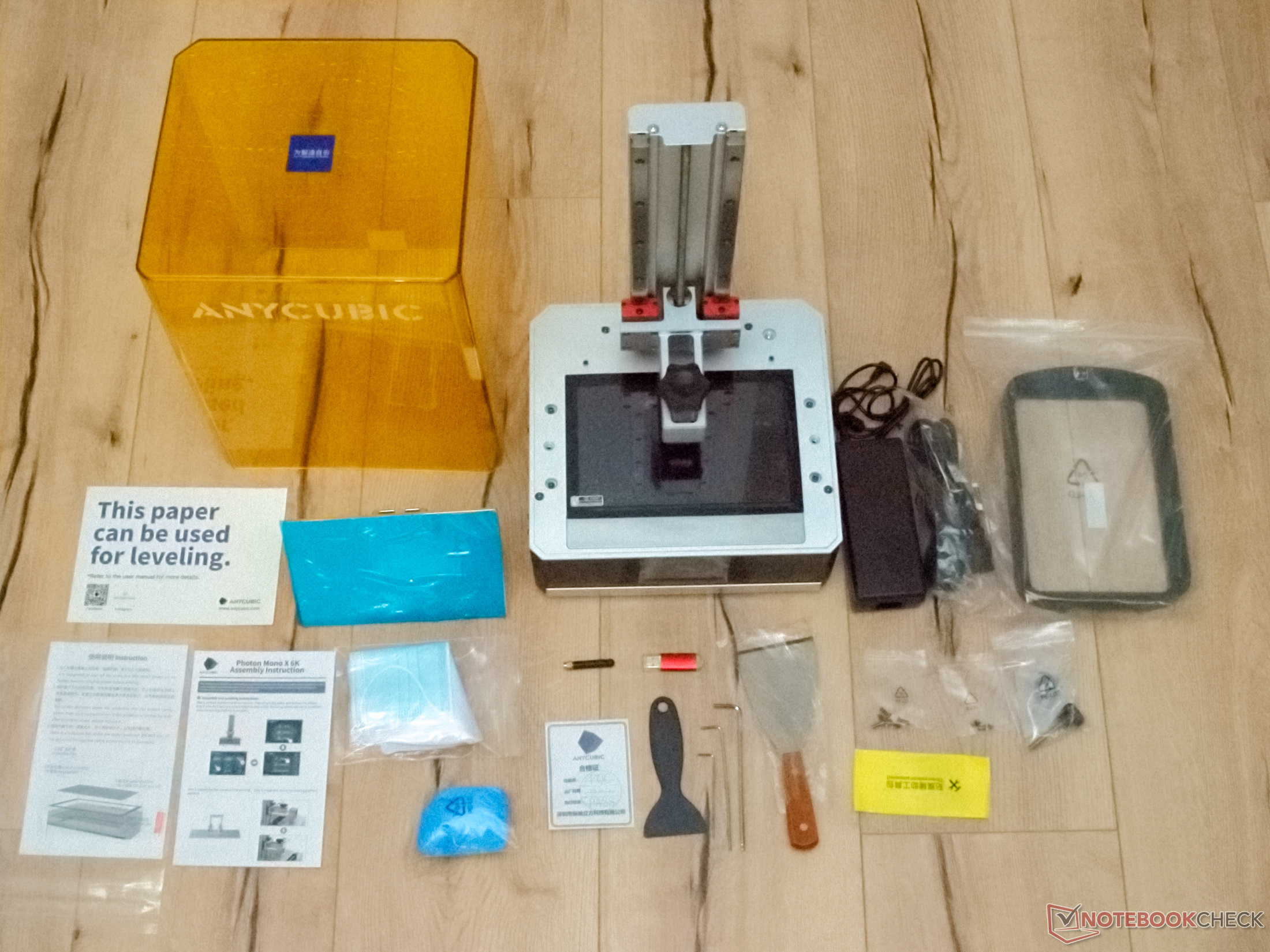

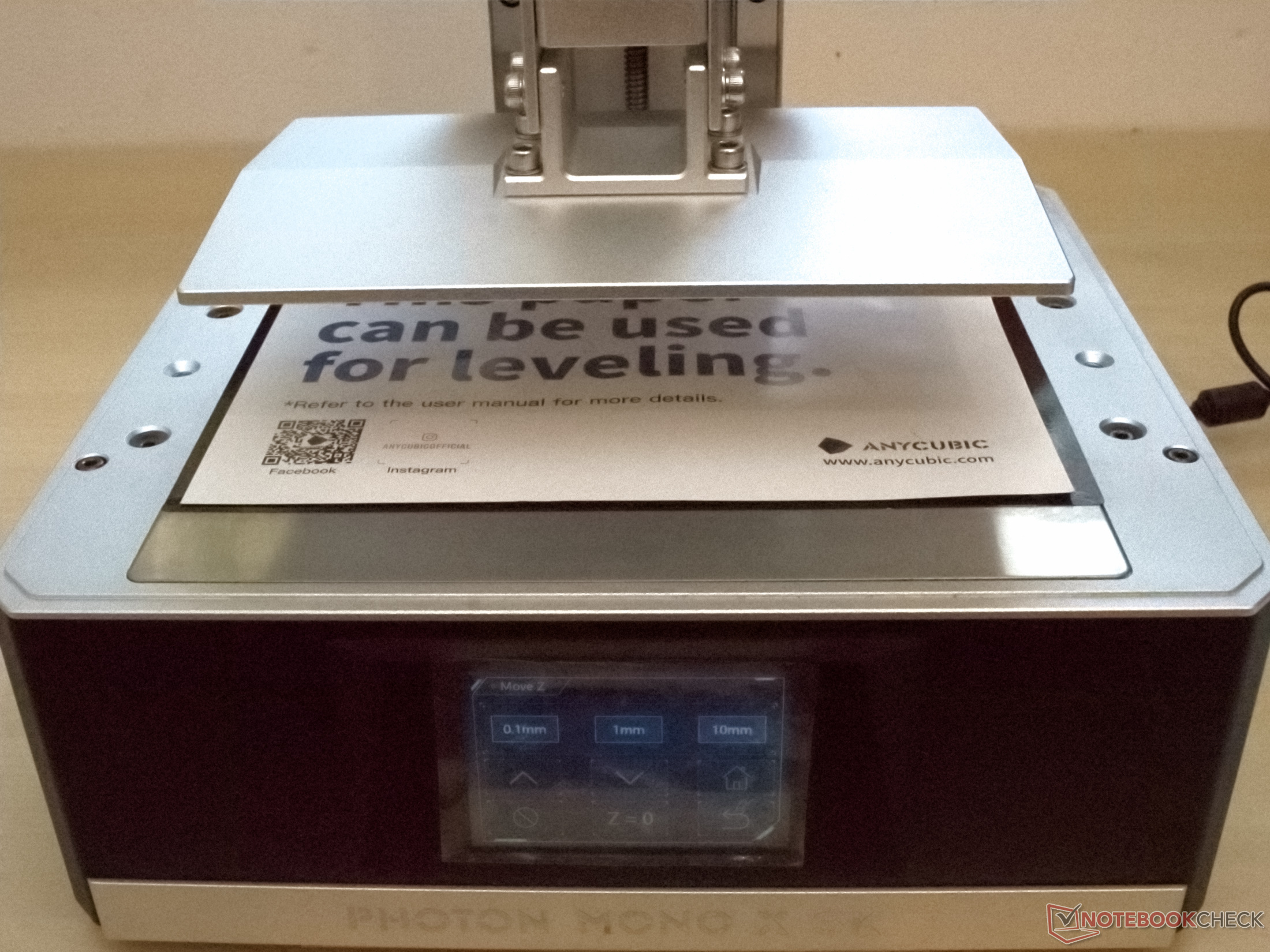

除了配套的树脂,开始树脂3D打印所需的一切都包含在包装中。剥开各种保护膜并简单地安装打印平台后,几乎就可以开始使用了。然而,首先,应使用四个可调节的脚将打印机调平,以确保大桶中的树脂均匀分布。然后将构建板与丝网对齐。当提供的厚纸作为间隔物时,松开四个紧固螺丝,通过打印机的菜单将平板降到零。轻轻压住大铝板,现在再次紧固四个螺钉。在树脂变体安装和填充完毕后,就可以开始打印了。

准备工作。Anycubic有一个定制的切片软件

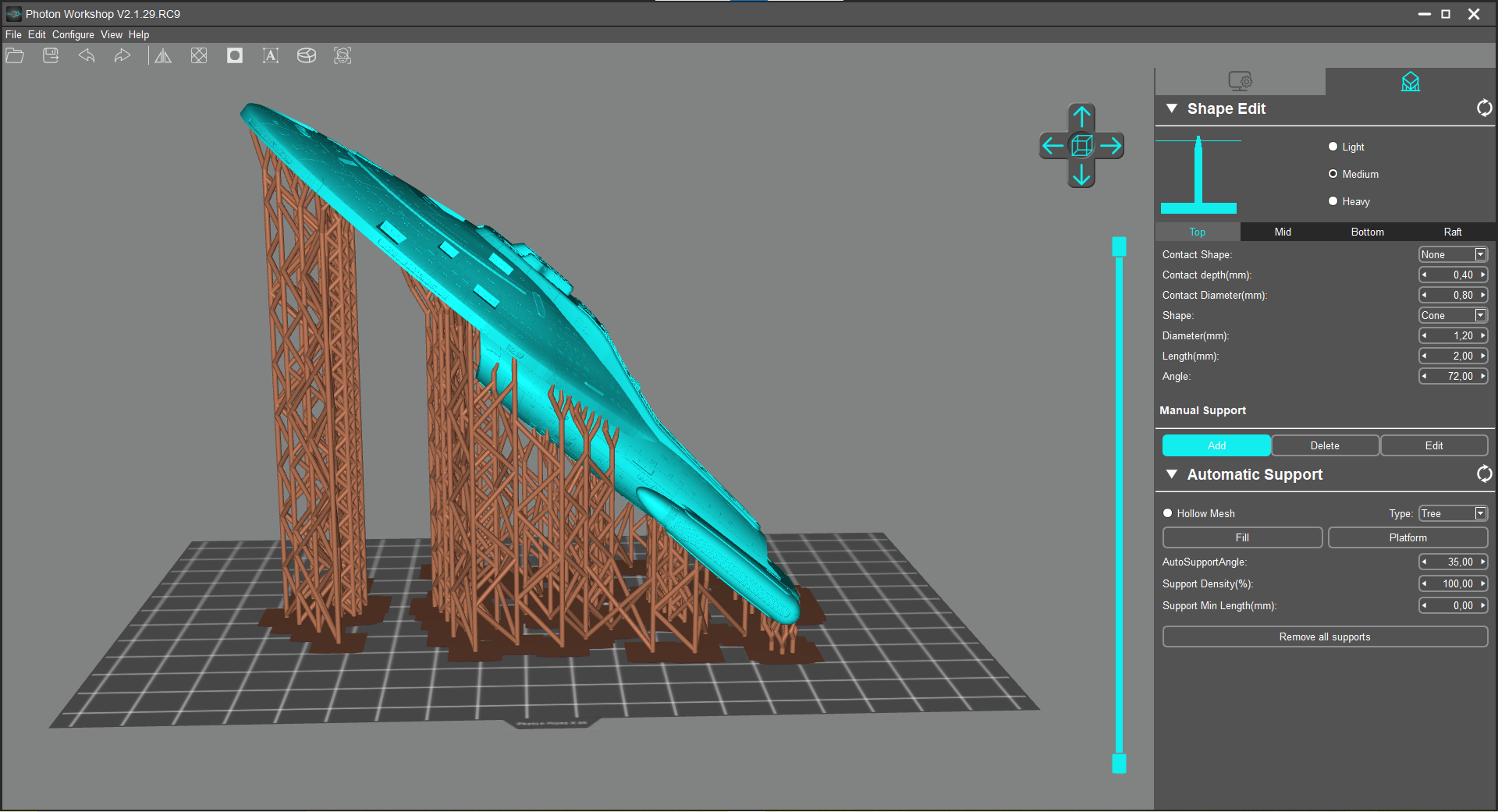

光子工作室的用户界面
光子工作室的用户界面

打印机包装中包括一个小的红色U盘。这里面有详细的说明、测试打印和(在我们的例子中)2.1.29.RC9版本的Photon Workshop。Anycubic的切片程序可以执行所有必要的任务。自动生成的支撑结构在默认设置下有足够的尺寸,物体的镂空工作无懈可击,程序几乎没有任何其他的批评之处。这个简单的切片程序可以毫无顾虑地满足基本要求,只是某些工作步骤的计算可以更快一些,因为该程序在这种情况下只使用一个线程。然而,用户绝对可以避免为替代方案付费。

在STL模型被切片并保存到USB驱动器后,它可以直接插入打印机的USB端口。从打印机的菜单中选择它,打印就开始了。

打印质量。6K液晶面板提供超精细的细节

树脂打印机所能制作的精细细节是非常出色的。人类头上的一根细发的厚度在0.02至0.04毫米之间。Anycubic Photon Mono X 6K的液晶面板的一个像素的边缘长度约为0.034毫米,值得注意的是,在仔细检查时,可以在3D打印的成品中看到各个像素。

液晶面板的细节。

为了更好地评估打印机的精度,一个测试立方体为了更好地评估打印机的精度,首先打印了一个边长只有一厘米的测试立方体,没有抗锯齿。每层的曝光时间为1.5秒,光照强度为100%。层高为0.034毫米。

在下面的图片中,利用尖头光源和图像后处理,将打印物体的各个体素从视觉上分开。只有第一张图片大致显示了人眼看到的表面。

最细的结构,Anycubic Photon Mono X 6K可以毫无问题地再现,所使用的Anycubic基本树脂约为0.1毫米。物体中边缘的清晰性尤其值得注意。但是,3DSLA测试立方体的半球形和其他困难几乎完美地产生了。

光线分布

LCD后面的矩阵LED
LCD后面的矩阵LED

为了获得最佳的打印效果,mSLA打印机应该具有非常均匀的照明。 这是唯一的选择,可以在构建板的任何地方以高度的准确性生产小细节。在Anycubic Photon Mono X 6K内部,40个透镜分布着来自其背后的UV LED的光线。

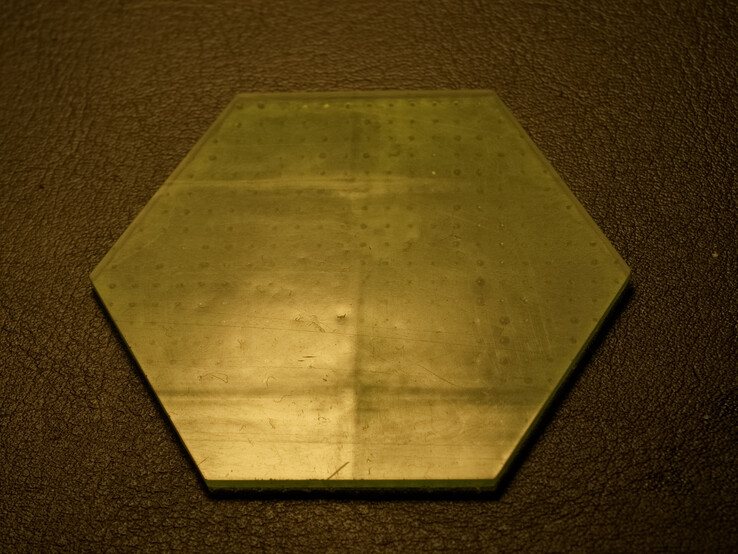

一块由绿色半透明的Elegoo水洗树脂打印的板子揭示了该3D打印机的第一个小弱点。在某些条件下,打印出来的产品中会出现沿着各个镜片边缘的结构。在小六边形中,可以明显地识别出两条水平线和一条垂直线。显然,沿镜片边缘的光强度与中心的光强度不同。 线条效应是树脂不均匀聚合的结果。印刷物的尺寸没有变化,相反,树脂在这些区域对透射光的折射更加不一致。背面的点是支撑结构的结果。

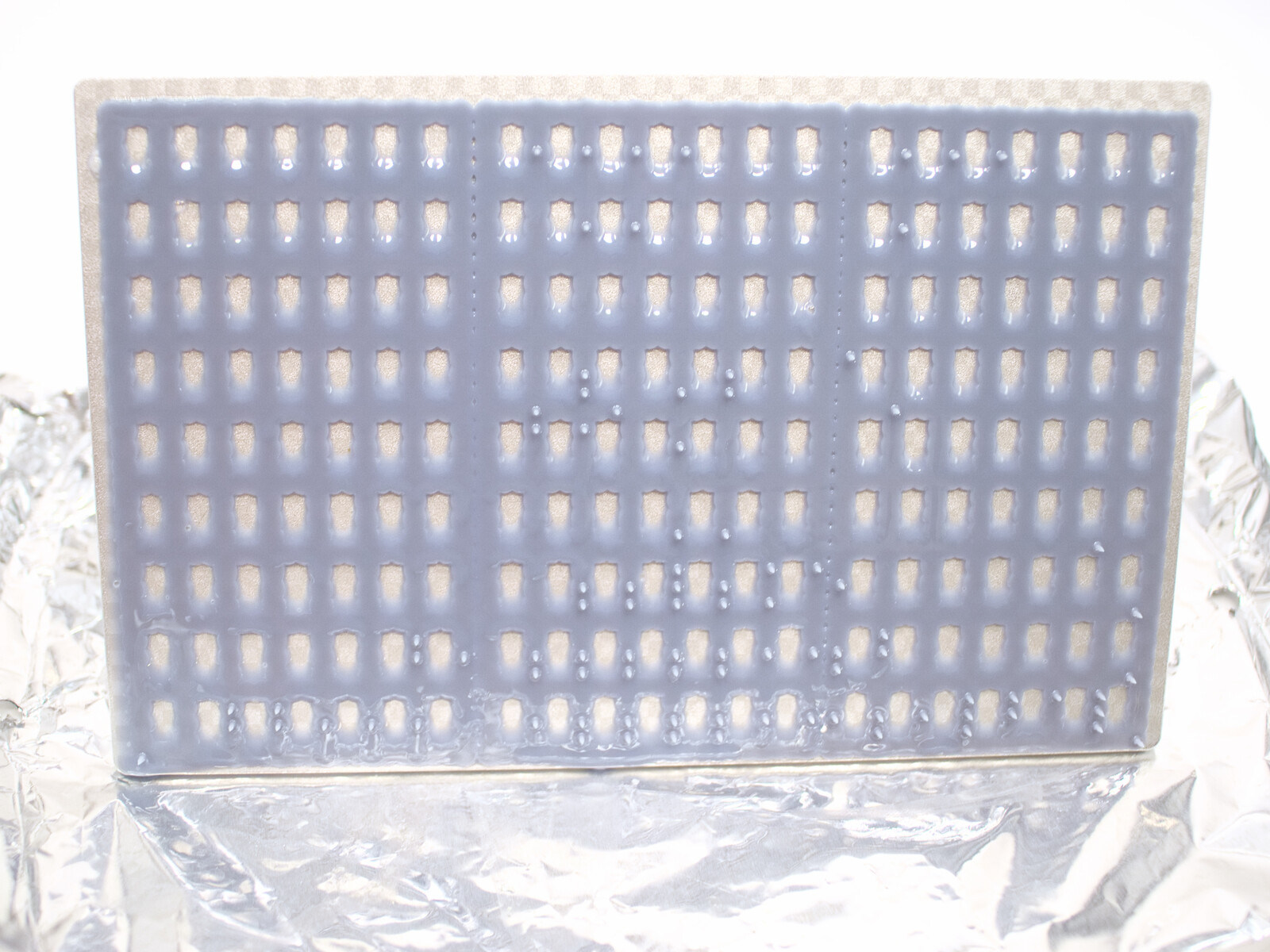

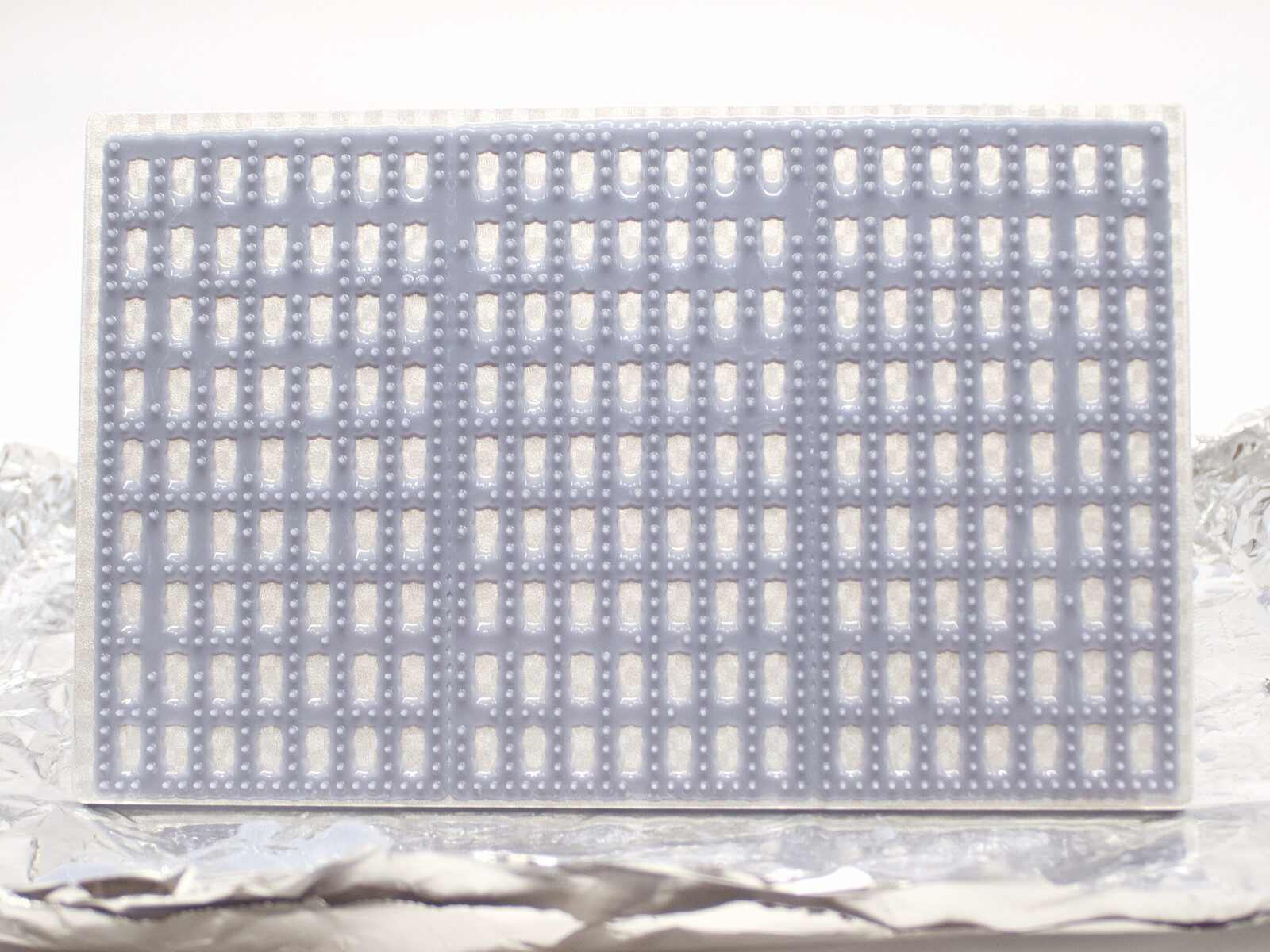

根据Frank Collingwood的钉床试验也显示了曝光的小不连续。为了制作非常薄的物体,必须稍微增加物体的曝光时间。这里的测试也是用Anycubic基本树脂进行的。一个完美的结果会产生每个小钉子。测试打印做了两次,曝光时间不同。在第一次试验中,曝光时间只设置为1.2秒。尽管这里只剩下几个钉子,但实验仍然表明,根据不同的型号,用Anycubic Photon X 6K设置这么短的曝光时间是可能的。第二次测试的曝光时间为1.8秒,结果是好得多,只有一些丢失的钉子。

Anycubic Photon Mono X 6K钉床。开启时间1.2秒;关闭时间0.5秒
Anycubic Photon Mono X 6K钉床。开启时间1.2秒;关闭时间0.5秒
Anycubic Photon Mono X 6K钉床:开启时间1.8秒;关闭时间0.5秒
Anycubic Photon Mono X 6K钉床:开启时间1.8秒;关闭时间0.5秒

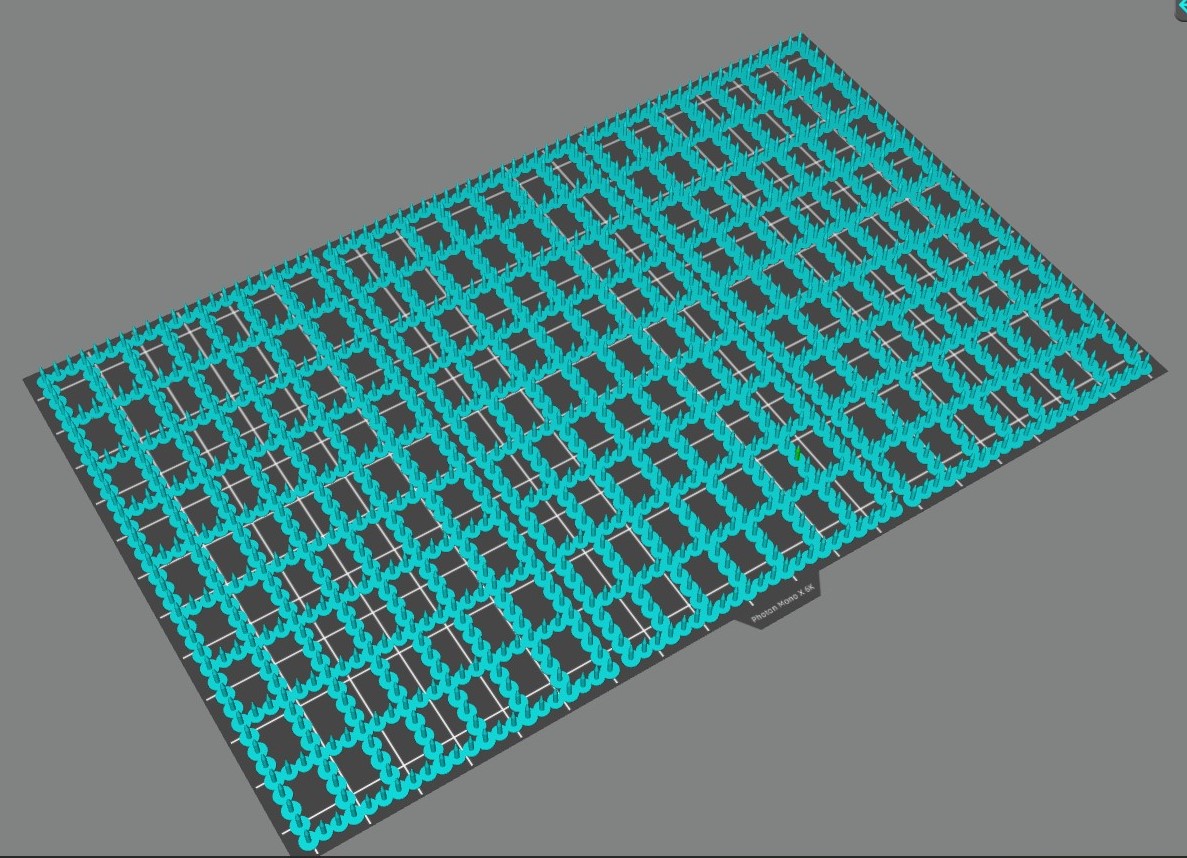

光子车间里的钉子床
光子车间里的钉子床

曝光测试的结果表明,花丝的细节需要稍长的曝光时间,才能在印版的所有区域准确再现。然而,由此产生的小问题可以得到很好的处理。曝光时间或层高的小调整在这里有很大的影响。总之,该打印机的光输出是好的,但不是完美的。

构建板块附着力

Anycubic Photon Mono X 6K构建板
Anycubic Photon Mono X 6K构建板

在对Anycubic Photon Mono X 6K的整个审查过程中,在20多个测试对象中只有一个没有粘在构建板上。在那次测试中,第一层的曝光被设定为非常低的数值,只有15秒。 所有其他测试印刷品的前四层曝光时间为28秒。

雕刻有棋盘图案的构建板对所有测试的树脂都显示出良好的附着力。即使是相当难打印的树脂,如Elegoo ABS-like树脂,也没有给3D打印机带来任何麻烦。

实际应用中的印刷质量

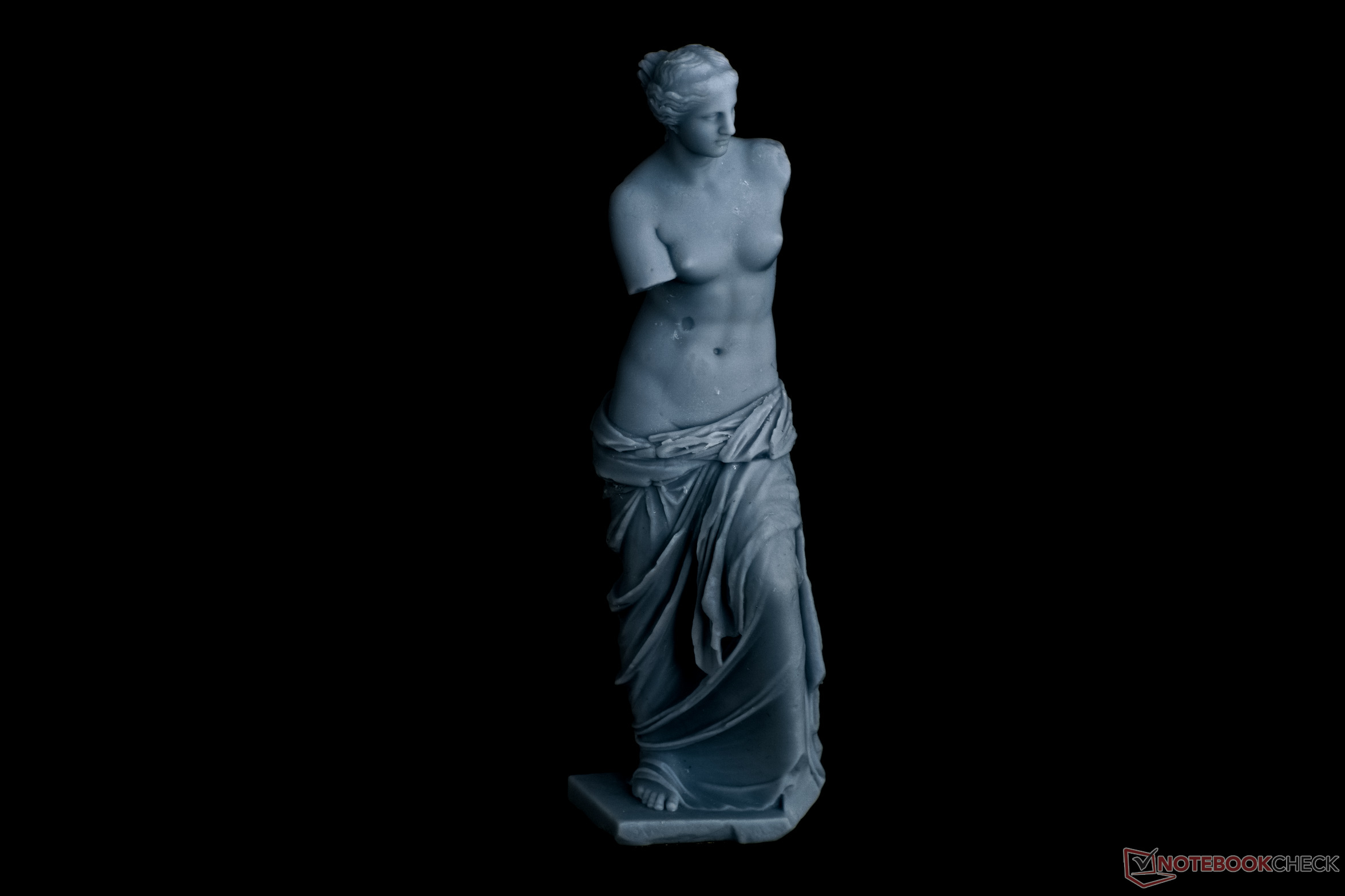

SMK (Statens Museum for Kunst)是丹麦的国家画廊。通过myminifactory.com The Discus Thrower.,《米洛的维纳斯》小美人鱼或丹麦Havfrue是数字收藏中最著名的雕塑

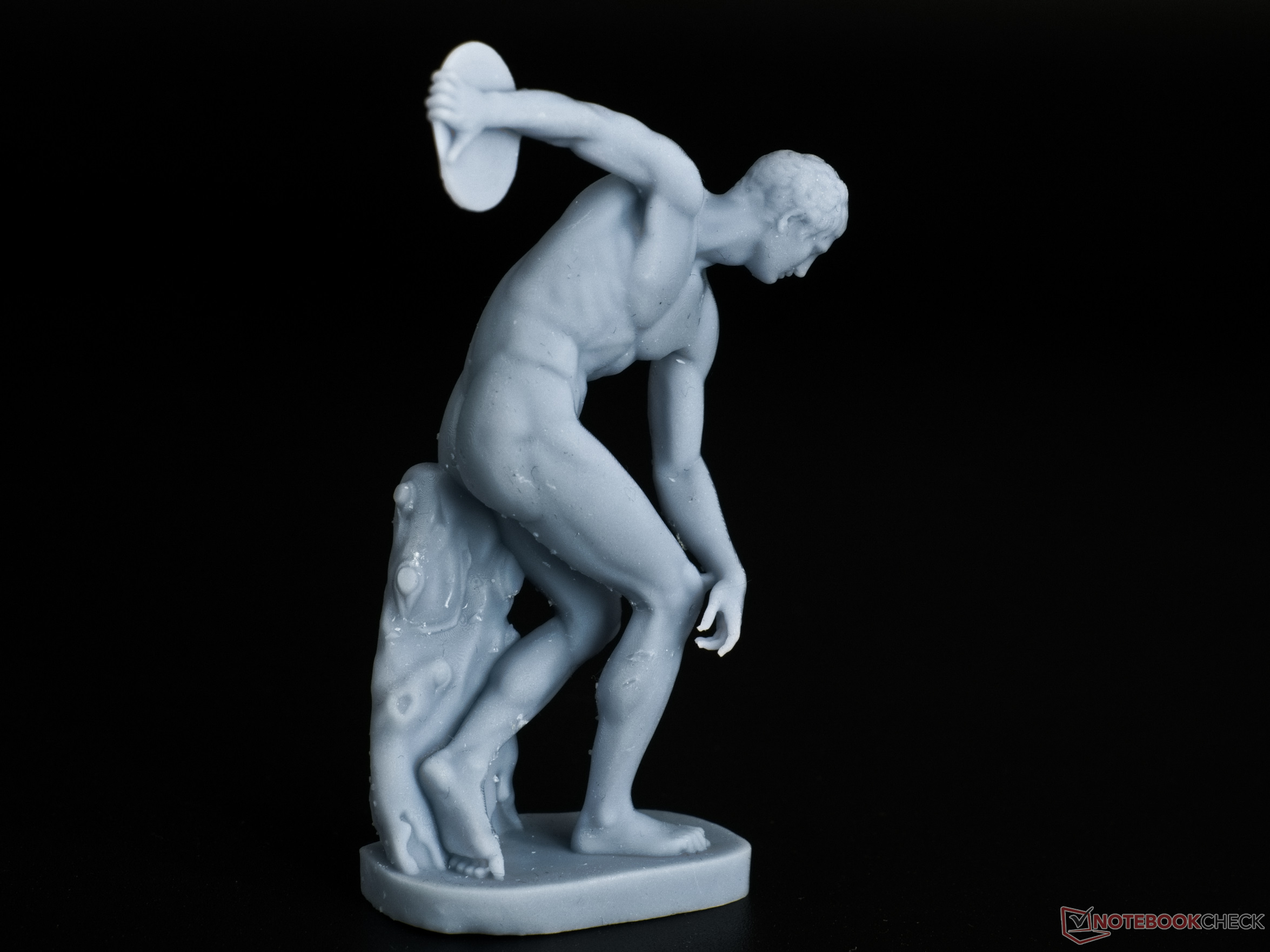

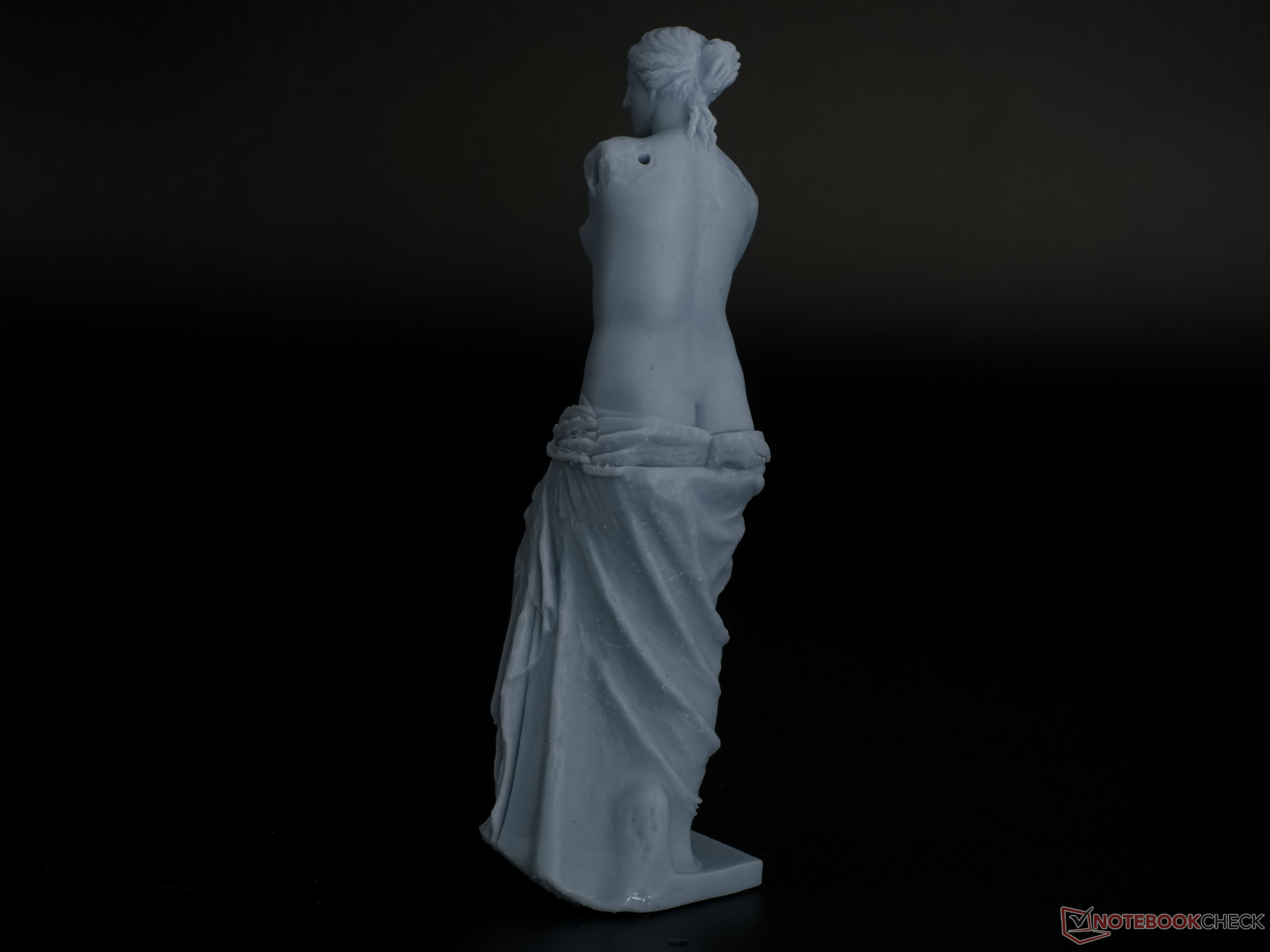

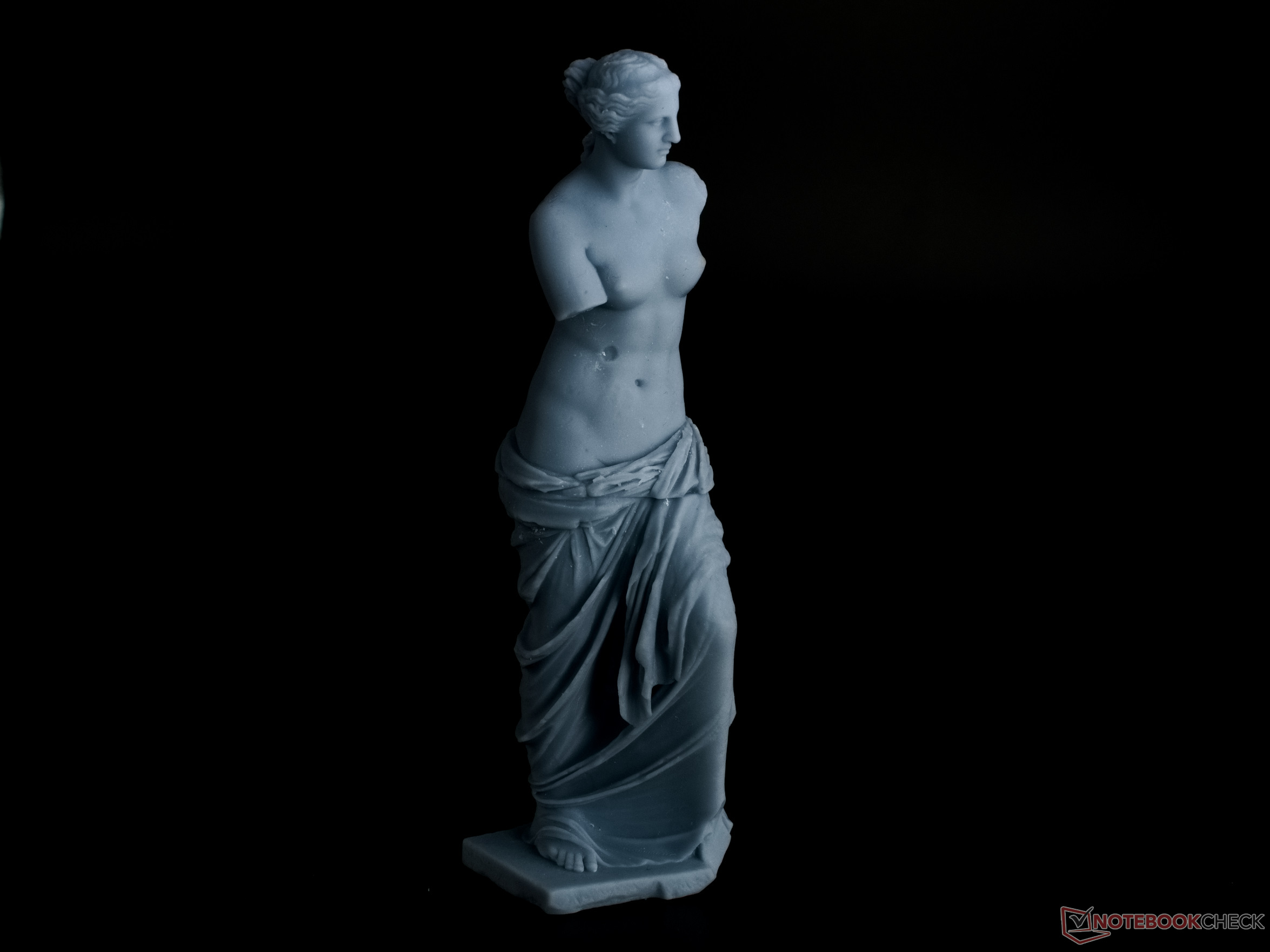

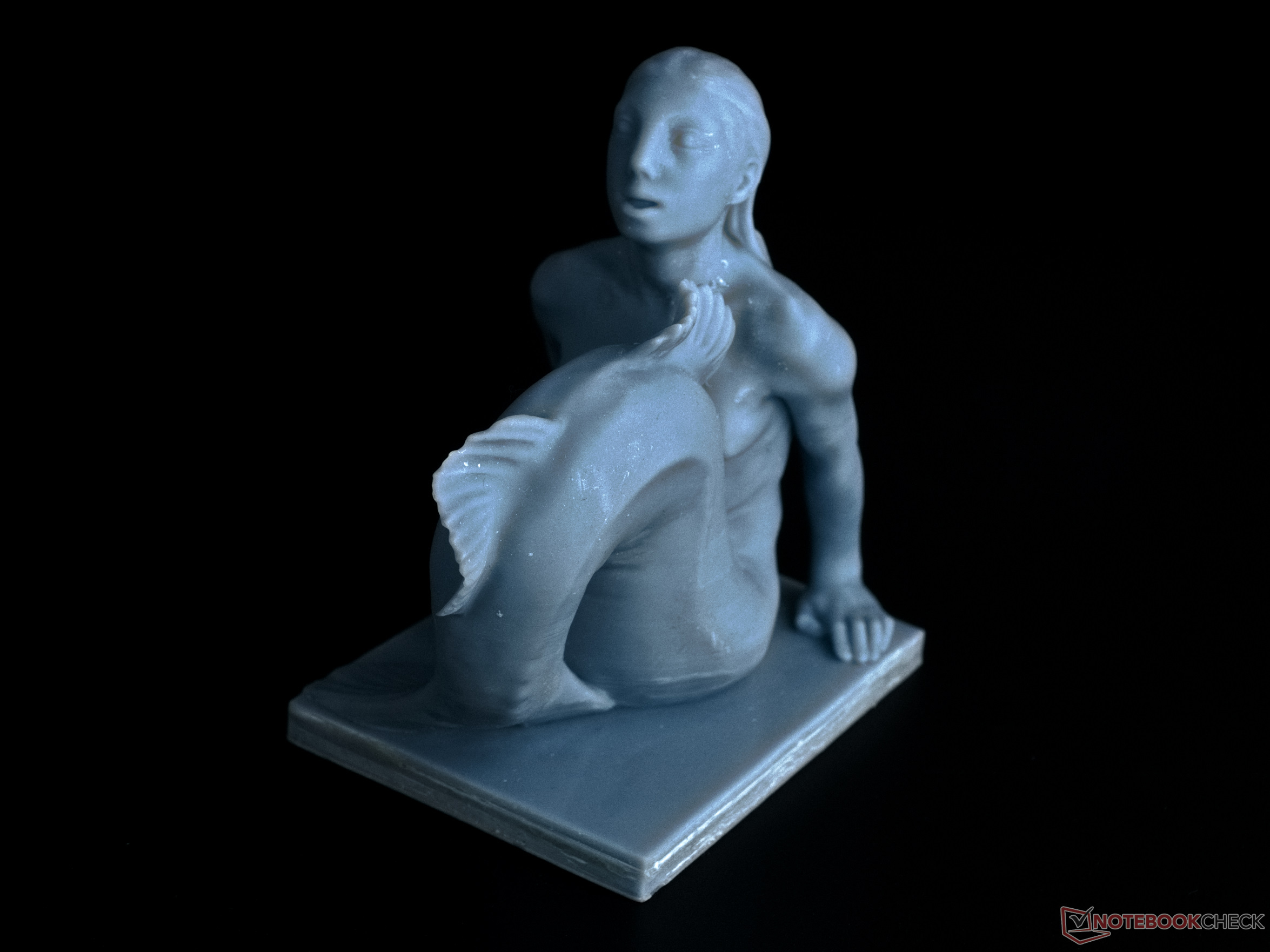

我们用Anycubic Photon Mono X 6K复制了这三座雕塑。其结果的细节令人惊叹。这台3D打印机在这里确实表现得非常好。在最高水平的抗锯齿激活下,在《米洛的维纳斯》和《小美人鱼》上几乎看不到任何制造的痕迹。另一方面,铁饼投掷器是在没有抗锯齿的情况下打印的。然而,在这里也很难用肉眼识别各个层次和像素。

印刷速度:可达到80毫米/小时

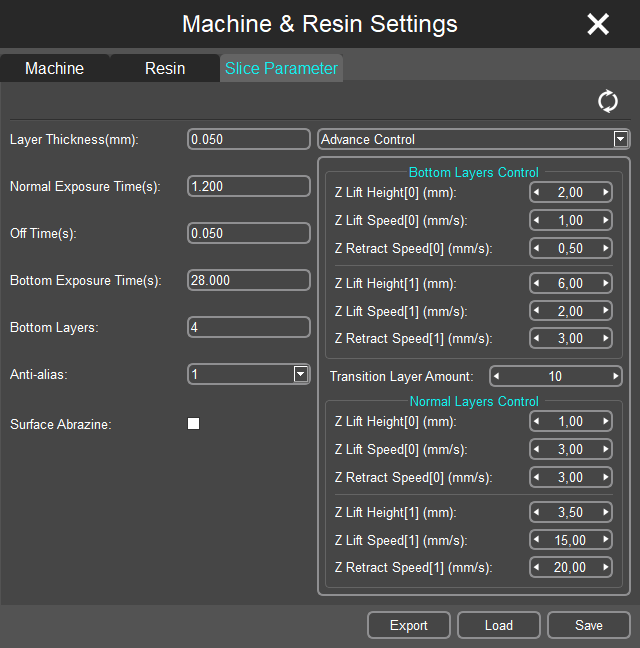

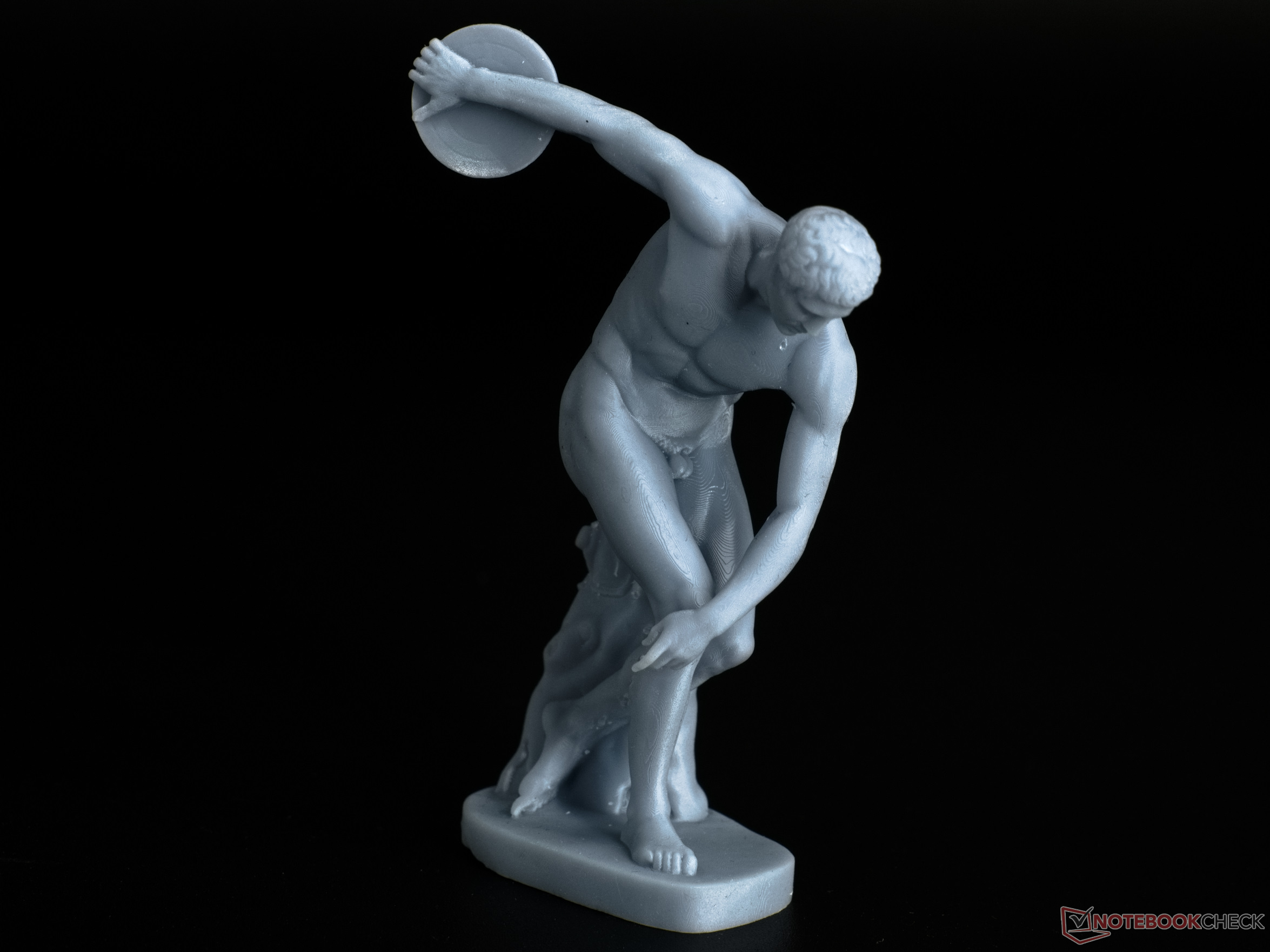

铁饼投掷者的设置
铁饼投掷者的设置

在Photon Workshop V2.1.19中对层高、曝光时间和Z-lift的预设值下,印刷速度略高于40毫米/小时。在测试时,很快就发现预设值是非常保守的。通过适当的设置,可以节省大量的时间。

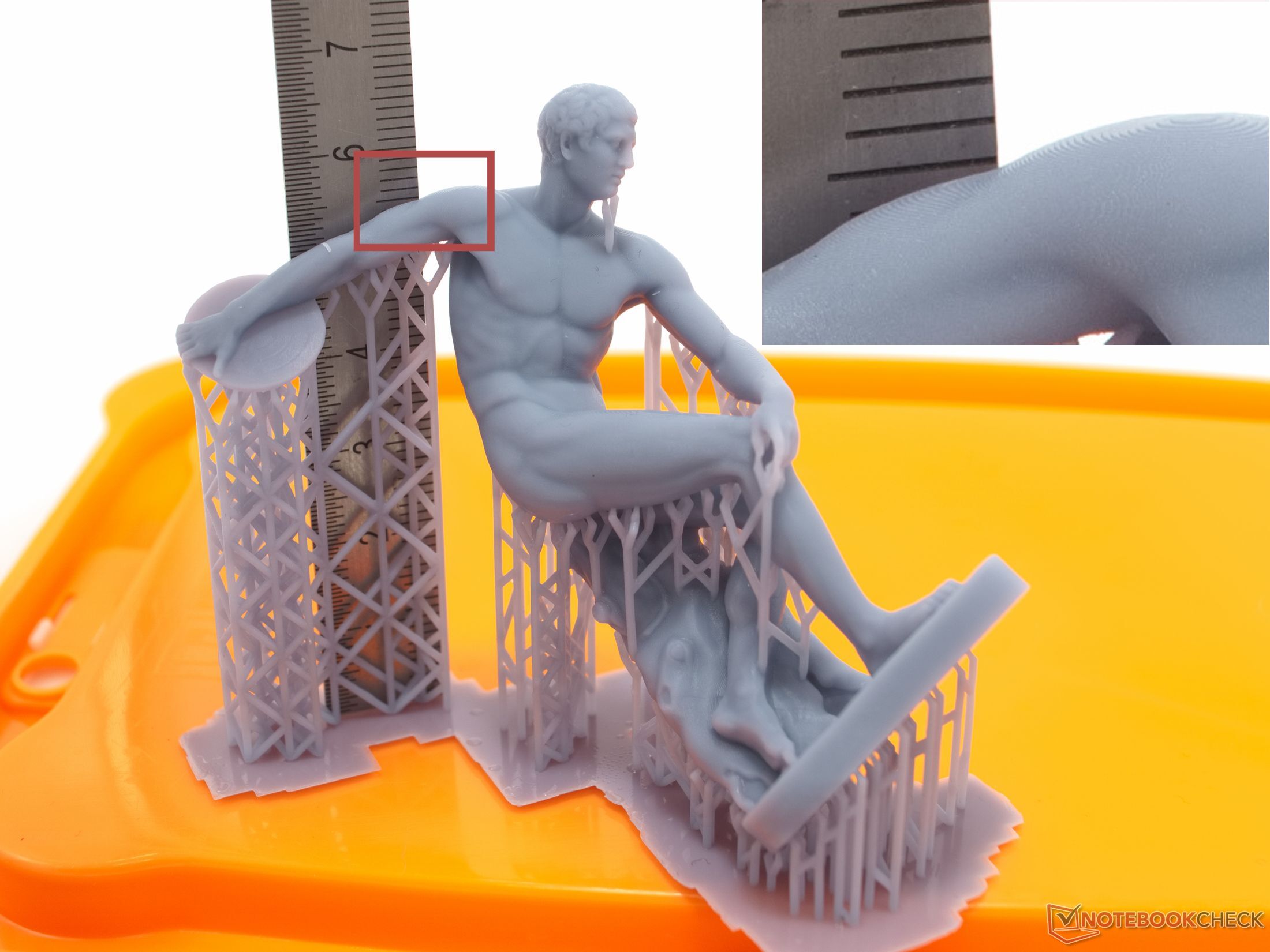

上图所示的铁饼投掷器在印刷板上的高度为68毫米。层高为0.05毫米,曝光时间仅为1.2秒,Z-lift为4.5毫米,印刷这个雕像需要55分钟。如果我们减去第一个慢速层的时间,结果大约是79毫米/小时。如果再做一些小的调整,甚至超过80毫米/小时似乎也在可能的范围之内。

打印后服务

使用合成树脂的3D打印机的一个主要批评是,材料用量总是很高。需要用酒精、甲基化酒精或异丙醇来去除打印成品和打印机部件上多余的树脂。由于合成树脂可能对健康有害,所以也应避免皮肤接触。建议戴上一次性的手套。用浸泡在酒精中的家用或车间用纸来清洁打印机的部件。未使用的树脂也要通过精细的油漆过滤网倒入储存瓶中。

根据整理的时间和精力的多少,这里使用的材料或多或少。只有在以下情况下才需要使用厨房用纸和油漆过滤网:需要更换树脂,打印机长时间不使用,或者印刷品没有粘在印版上,因此需要清洗或更换树脂桶的FEP薄膜。有些清洁步骤在每次印刷后是不需要的。

如果有足够的时间让构建板和物体彻底排水,那么重力就能完成大部分的清洁工作。为此,我们设计并打印出一个小工具,用它可以将构建板以一个小角度悬挂起来。(相应的STL文件可以在thingiverse.com上找到。)一段时间后,物体和构建板应该基本干燥。用少量的酒精和一两张厨房纸就可以把剩下的东西清理干净。

我们还创造了一个装置,以摆脱树脂桶中最后的树脂残余。树脂桶排水器可连接到提升机构上,并以轻微的角度抓紧树脂桶的竖立。由于重力在这里也做了大部分的清洁工作,大约50毫升的酒精就足以用这种方式来清洁兽医。

构建板块角度的悬挂
构建板块角度的悬挂

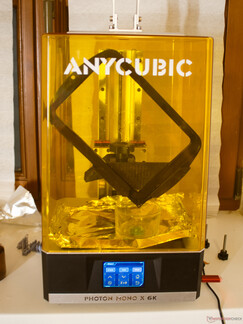

树脂大桶排水器
树脂大桶排水器

如果将酒精倒入一个琥珀色的玻璃瓶中,让其沉淀几天,多余的树脂就会沉积在底部。使用紫外光灯,可以将其固化在顶部。然后,酒精又是透明的,为下一步操作做好准备。

在处理树脂3D打印机时,经济地使用资源也可以节省大量的浪费。在测试过程中,我们总共使用了12张厨房卷纸、4双一次性手套、2个漆网和200毫升酒精,用于15次测试打印。

排放:噪音水平不适合办公室使用

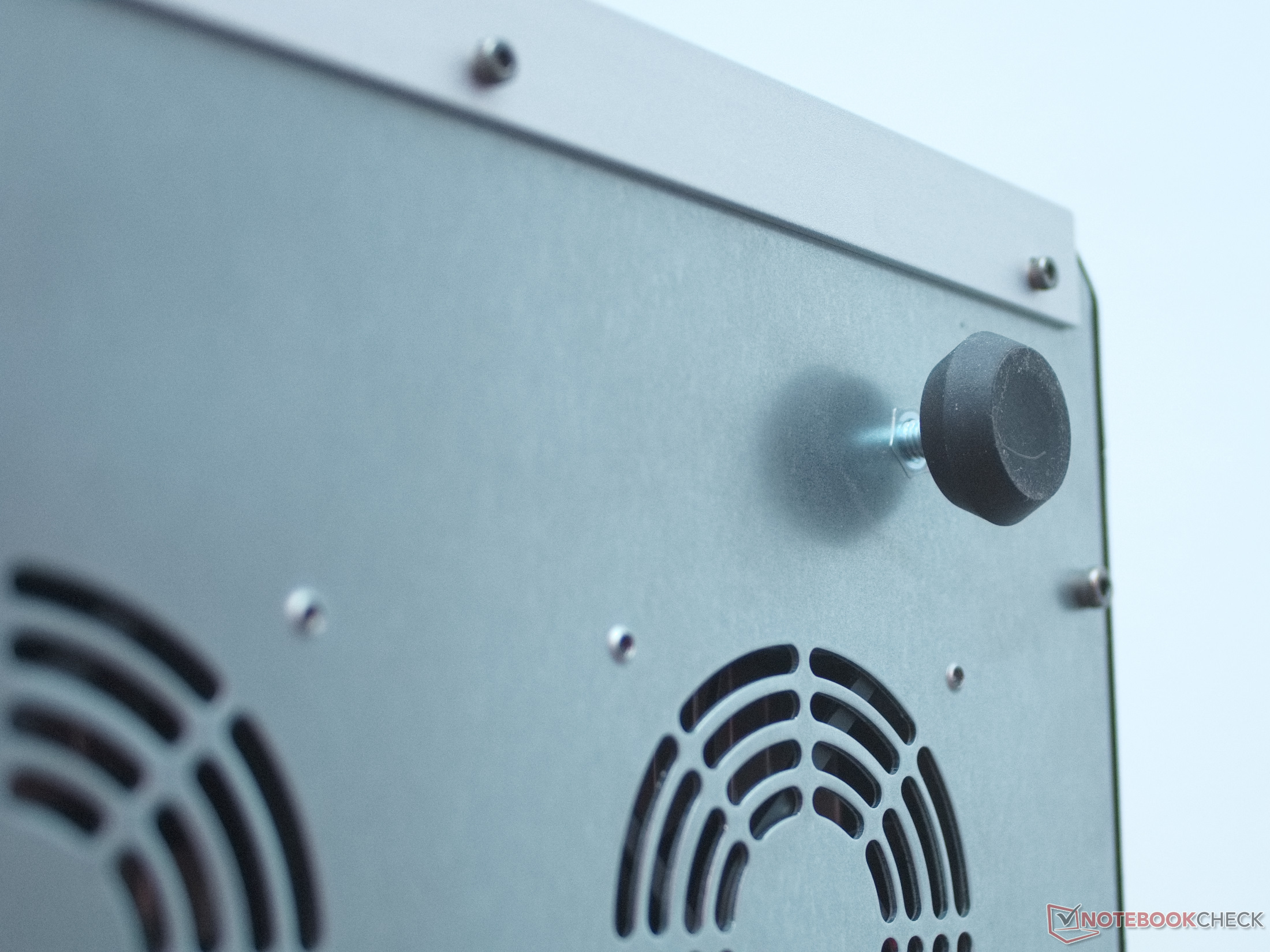

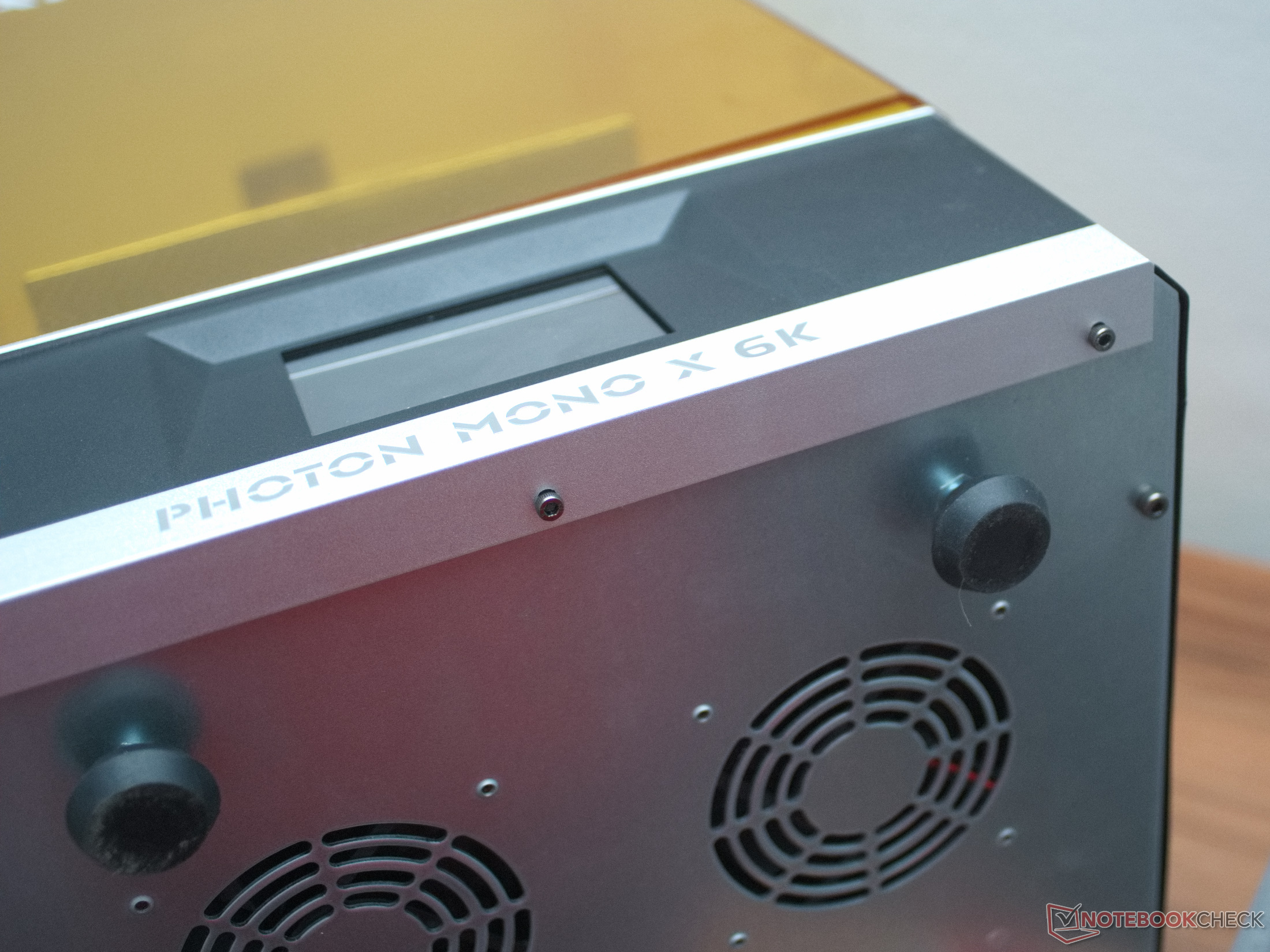

一旦Mono X 6K开始打印,用于冷却矩阵LED的四个风扇也开始启动,这些风扇的声音相对较大。而且,构建板的上升和下降也提供了额外的背景噪音。噪音水平仍然可以忍受,但当打印机在一段时间后完成其工作时,它带来了某种缓解。

关于气味问题,这在很大程度上取决于所使用的树脂。有的树脂几乎没有明显的排放。在顶部有防光罩的情况下,难闻的气味在设置地点几乎不可能被发现。但是,即使是气味较重的树脂,如果有必要,也可以用胶布将罩子密封起来,这样就不会再有烟雾从3D打印机中逸出。沿着底座密封的硅胶唇将是一个不错的改进。

结论:Anycubic Photon Mono X 6K是快速和精确的。

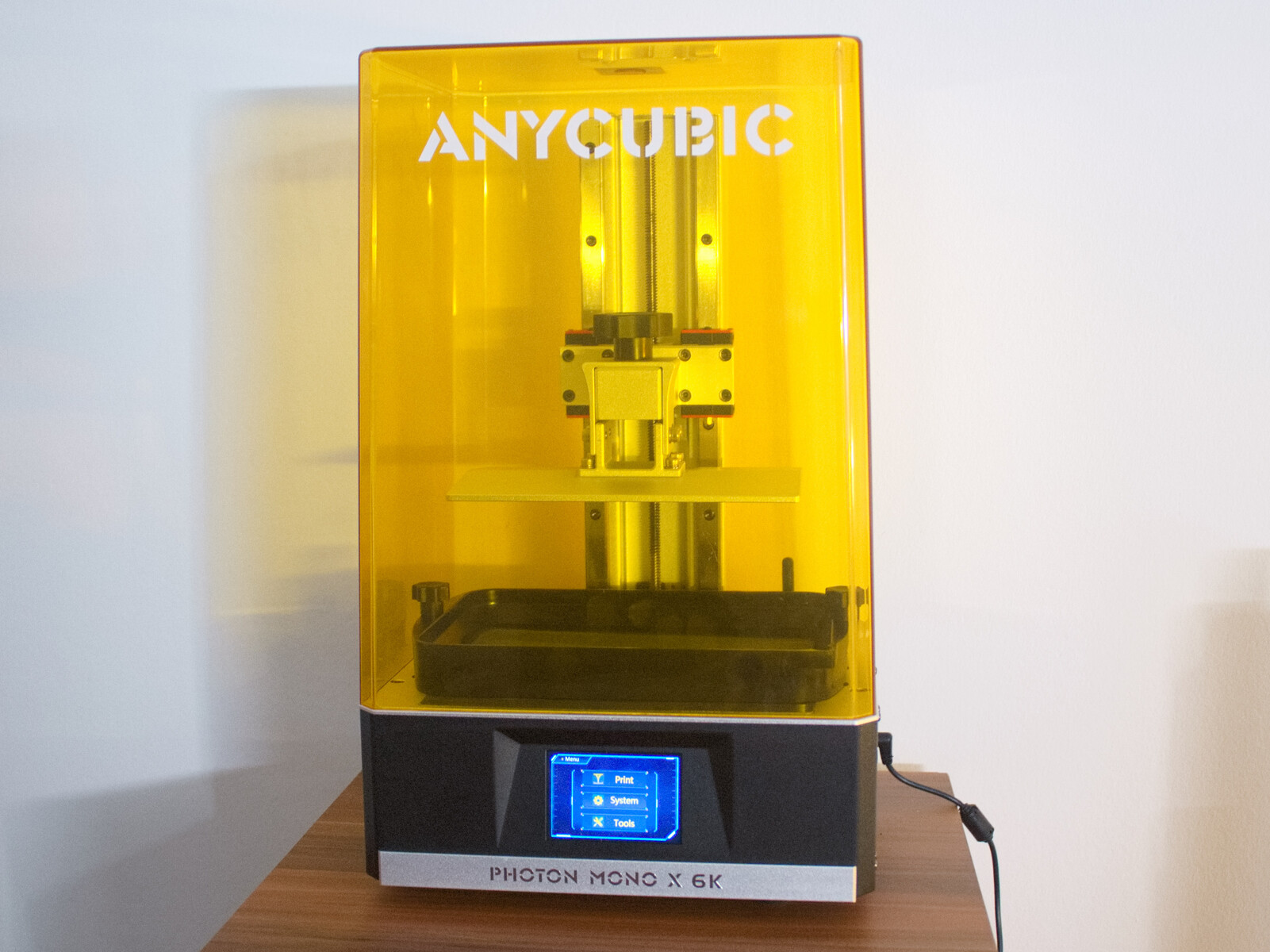

Anycubic Photon Mono X 6K,测试单元由Anycubic提供
Anycubic Photon Mono X 6K,测试单元由Anycubic提供

树脂3D打印因产生美丽的结果而闻名,但它也因产生大量的废物、速度慢、需要大量的工作而闻名。该评论给出了一个比mSLA打印机的不良声誉所导致的预期更令人愉快的总体情况。Anycubic Photon Mono X 6K工作迅速而又准确。此外,通过正确的工作流程,可以避免大量的浪费。打印对象的质量令人信服,打印时间也达到了经济价值。

Anycubic提供的Photon Workshop的工作令人满意,即使有点慢。总的来说,Mono X 6K包含了开始使用所需的一切。打印机的噪音水平是否是一个决定性因素,每个人都必须自己决定。然而,有一件事对我们来说是肯定的。

Anycubic Photon Mono X 6K能在短时间内提供出色的结果。它提供了令人信服的精确度和速度。

在我们看来,Anycubic对Photon Mono 6K的广告承诺已经实现。

价格和可用性

目前,Anycubic Photon Mono X 6K可在美国独家预购。.下一批预购将于美国东部时间11月22日上午9:00开始,价格为599美元。正常价格应该是659美元。
